Lỗi L03 GF2BMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 GF2BMA là mã cảnh báo liên quan đến cảm biến nhiệt độ của bộ biến tần bơm trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Theo tài liệu kỹ thuật, tên đầy đủ của mã lỗi là:

L03 GF2BMA – Defective Temperature Sensor of Pump INV (Pump Inverter System)

Có thể hiểu là: Lỗi cảm biến nhiệt độ của bộ biến tần bơm thuộc hệ thống biến tần bơm.

Điều kiện xuất hiện lỗi L03 GF2BMA

Bộ điều khiển ghi nhận lỗi L03 GF2BMA khi điện áp của cảm biến nhiệt độ biến tần bơm nằm ngoài giới hạn cho phép trong thời gian liên tục 200 mili giây.

Cụ thể, mã lỗi được phát hiện khi điện áp cảm biến:

• Thấp hơn 0,15 V; hoặc
• Bằng hoặc cao hơn 4,95 V;
• Trạng thái này kéo dài liên tục trong 200 mili giây.

Đây là dấu hiệu cho thấy tín hiệu cảm biến nhiệt độ của biến tần bơm không nằm trong phạm vi hoạt động bình thường.

Phản ứng của bộ điều khiển khi xảy ra lỗi

Khi mã lỗi L03 GF2BMA xuất hiện, bộ điều khiển cho biến tần bơm tiếp tục hoạt động bằng cách sử dụng giá trị nhiệt độ thay thế là 20°C.

Điều này có nghĩa là nhiệt độ thực tế từ cảm biến không được sử dụng. Hệ thống tạm thời coi nhiệt độ của biến tần bơm là 20°C để duy trì hoạt động của xe.

Ảnh hưởng của lỗi L03 GF2BMA đến xe nâng

Theo tài liệu kỹ thuật, khi xảy ra lỗi L03 GF2BMA:

• Xe nâng vẫn có thể hoạt động bình thường.
• Biến tần bơm sử dụng nhiệt độ thay thế như một giá trị nhiệt độ bình thường.
• Quạt làm mát và quạt làm mát hệ thống sạc luôn hoạt động.

Mặc dù xe vẫn có thể vận hành, người sử dụng không nên bỏ qua cảnh báo này vì bộ điều khiển không còn nhận được giá trị nhiệt độ thực tế của biến tần bơm.

Nguyên nhân gây ra lỗi L03 GF2BMA

Nguyên nhân được tài liệu xác định là:

Bộ biến tần bơm bị lỗi.

Đây là lỗi bên trong bộ biến tần bơm. Tài liệu cũng ghi rõ rằng không thể thực hiện quy trình chẩn đoán hoặc xử lý chi tiết đối với phần hư hỏng bên trong này.

Cách kiểm tra và xử lý lỗi L03 GF2BMA

Bước 1: Tái hiện mã lỗi

Để kiểm tra khả năng xuất hiện của mã lỗi, hãy:

• Chuyển khóa điện hoặc công tắc khởi động sang vị trí ON.
• Quan sát màn hình hiển thị của xe.
• Kiểm tra xem mã lỗi L03 GF2BMA có tiếp tục xuất hiện hay không.

Bước 2: Xác định điều kiện phát sinh lỗi

Mã lỗi được xác lập khi điện áp cảm biến nhiệt độ biến tần bơm:

• Thấp hơn 0,15 V; hoặc
• Bằng hoặc cao hơn 4,95 V;
• Duy trì trong ít nhất 200 mili giây.

Bước 3: Xác định bộ phận bị lỗi

Theo bảng chẩn đoán trong tài liệu, nguyên nhân của lỗi L03 GF2BMA là bộ biến tần bơm bị lỗi bên trong.

Tài liệu không cung cấp quy trình sửa chữa hoặc kiểm tra chi tiết bên trong bộ biến tần. Vì vậy, không nên tự ý tháo rời biến tần bơm khi không có chuyên môn và thiết bị phù hợp. Bộ phận này cần được kỹ thuật viên có chuyên môn tiếp nhận để xử lý.

Điều kiện tự đặt lại mã lỗi

Mã lỗi L03 GF2BMA có thể được đặt lại khi điện áp cảm biến nhiệt độ của biến tần bơm trở về phạm vi:

Từ 0,15 V đến dưới 4,95 V.

Sau khi tín hiệu điện áp trở lại giới hạn cho phép, cần bật khóa điện sang vị trí ON và kiểm tra lại tình trạng hiển thị mã lỗi.

Lưu ý khi xe vẫn tiếp tục hoạt động

Khi lỗi L03 GF2BMA xuất hiện, xe nâng Komatsu FE25-1, FE25H-1 và FE30-1 vẫn có thể vận hành bình thường. Tuy nhiên:

• Nhiệt độ thực tế của biến tần bơm không được hệ thống sử dụng.
• Bộ điều khiển thay thế bằng giá trị cố định 20°C.
• Quạt làm mát và quạt làm mát hệ thống sạc sẽ hoạt động liên tục.
• Không nên tiếp tục sử dụng xe trong thời gian dài mà không kiểm tra và xử lý lỗi.

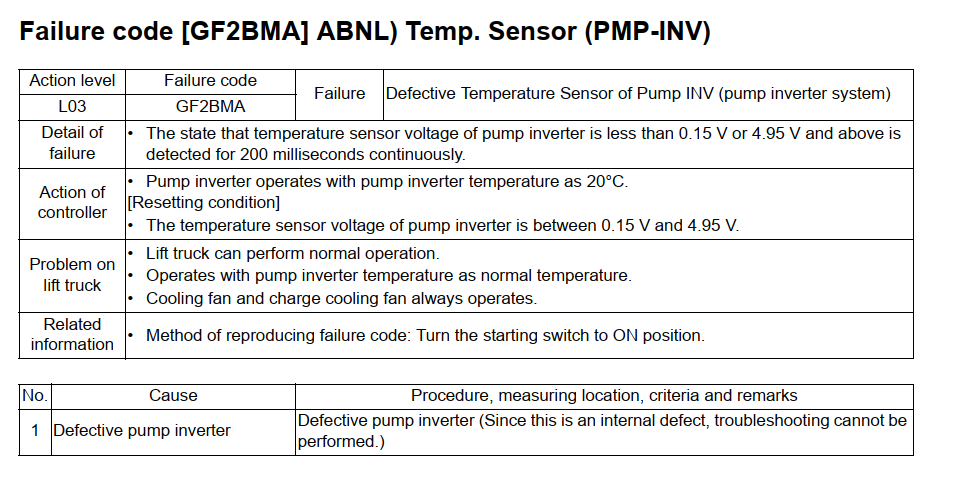

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF2BMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 GF2BMA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảm biến nhiệt độ thuộc bộ biến tần bơm. Mã lỗi xuất hiện khi điện áp cảm biến thấp hơn 0,15 V hoặc bằng, cao hơn 4,95 V liên tục trong 200 mili giây.

Khi xảy ra lỗi, xe vẫn có thể hoạt động nhưng bộ điều khiển sẽ sử dụng nhiệt độ thay thế 20°C, đồng thời quạt làm mát và quạt làm mát hệ thống sạc luôn hoạt động. Tài liệu xác định nguyên nhân là lỗi bên trong bộ biến tần bơm và không cung cấp quy trình sửa chữa chi tiết cho bộ phận này. Vì vậy, người sử dụng nên để kỹ thuật viên có chuyên môn kiểm tra và xử lý.
