Hướng dẫn sửa sửa lỗi GF2C00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi GF2C00 là mã cảnh báo nhiệt độ bộ biến tần bơm tăng cao, có tên đầy đủ theo tài liệu là “HIGH Temp. of PMP-INV”. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi nhiệt độ của bộ biến tần bơm đạt từ 97°C trở lên, bộ điều khiển sẽ phát hiện lỗi GF2C00. Xe vẫn có thể hoạt động nhưng tốc độ của thiết bị công tác sẽ giảm do bộ điều khiển giới hạn dòng điện cấp cho biến tần bơm.

Lỗi GF2C00 là gì?

Mã lỗi GF2C00 báo tình trạng nhiệt độ của bộ biến tần bơm, hay Pump Inverter, tăng quá cao.

Theo tài liệu kỹ thuật:

Bộ điều khiển bắt đầu giới hạn dòng điện từ nhiệt độ 94°C trở lên.
Mã cảnh báo GF2C00 được phát hiện khi nhiệt độ đạt từ 97°C trở lên.
Cảnh báo được hủy khi nhiệt độ giảm xuống 94°C hoặc thấp hơn.

Đây là cơ chế bảo vệ nhằm hạn chế tình trạng nhiệt độ bộ biến tần bơm tiếp tục tăng trong quá trình xe hoạt động.

Dòng xe áp dụng

Nội dung hướng dẫn kiểm tra lỗi GF2C00 trong bài viết này áp dụng cho:

Xe nâng điện 2.5 tấn Komatsu FE25-1.
Xe nâng điện 2.5 tấn Komatsu FE25H-1.
Xe nâng điện 3 tấn Komatsu FE30-1.

Hiện tượng khi xe nâng báo lỗi GF2C00

Khi mã lỗi GF2C00 xuất hiện, tốc độ hoạt động của thiết bị công tác trên xe nâng sẽ giảm.

Nguyên nhân là bộ điều khiển đang thực hiện giới hạn dòng điện cấp cho biến tần bơm để kiểm soát tình trạng nhiệt độ tăng cao. Người vận hành có thể nhận thấy các thao tác của hệ thống nâng hạ hoạt động chậm hơn bình thường.

Điều kiện phát hiện lỗi GF2C00

Lỗi GF2C00 được phát hiện khi nhiệt độ của bộ biến tần bơm đạt từ 97°C trở lên.

Để tái hiện và kiểm tra mã lỗi theo tài liệu, bật công tắc khởi động sang vị trí ON, sau đó kiểm tra tình trạng hiển thị mã lỗi trên xe.

Nguyên nhân gây lỗi GF2C00

Theo tài liệu kỹ thuật, lỗi GF2C00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 có thể bắt nguồn từ ba nguyên nhân chính:

1. Bộ biến tần bơm bị quá tải

Xe nâng được sử dụng liên tục trong thời gian dài hoặc làm việc trong tình trạng quá tải có thể khiến nhiệt độ bộ biến tần bơm tăng cao.

2. Quạt làm mát số 1 bị lỗi

Quạt làm mát số 1 không hoạt động bình thường có thể làm giảm khả năng tản nhiệt của hệ thống, dẫn đến nhiệt độ bộ biến tần bơm tăng và phát sinh mã GF2C00.

Vị trí kết nối cần kiểm tra theo tài liệu là giắc M09.

3. Cảm biến nhiệt độ bên trong bộ biến tần bơm bị lỗi

Nếu mã GF2C00 xuất hiện thường xuyên trong điều kiện vận hành bình thường, bộ biến tần bơm có thể đã bị lỗi.

Theo tài liệu, đây là lỗi bên trong bộ biến tần nên không thể thực hiện quy trình kiểm tra xử lý chi tiết đối với cảm biến này.

Quy trình kiểm tra và sửa lỗi GF2C00

Bước 1: Kiểm tra tình trạng làm việc của xe nâng

Xác định xe có vừa hoạt động liên tục trong thời gian dài hoặc làm việc trong tình trạng quá tải hay không.

Nếu có, dừng xe và để bộ biến tần bơm nguội. Chờ nhiệt độ giảm xuống 94°C hoặc thấp hơn để cảnh báo được hủy.

Sau khi bộ biến tần đã nguội, bật lại công tắc khởi động và kiểm tra xem mã lỗi GF2C00 còn xuất hiện hay không.

Bước 2: Kiểm tra quạt làm mát số 1

Nếu lỗi không xuất phát từ việc xe hoạt động lâu hoặc quá tải, tiến hành kiểm tra quạt làm mát số 1.

Theo tài liệu, cần kiểm tra quạt làm mát số 1 tại giắc kết nối M09. Xác định quạt có hoạt động bình thường hay không và kiểm tra tình trạng kết nối tại giắc M09.

Nếu phát hiện quạt làm mát số 1 bị lỗi, cần xử lý tình trạng của quạt trước khi tiếp tục vận hành xe.

Bước 3: Đánh giá tình trạng bộ biến tần bơm

Nếu lỗi GF2C00 thường xuyên xuất hiện trong quá trình vận hành bình thường, mặc dù xe không làm việc quá tải và quạt làm mát số 1 không có bất thường, bộ biến tần bơm có thể bị lỗi.

Tài liệu xác định đây là hư hỏng bên trong bộ biến tần bơm và không thể thực hiện quy trình kiểm tra sửa chữa chi tiết đối với lỗi nội bộ này.

Tóm tắt cách xử lý lỗi GF2C00

Quy trình kiểm tra lỗi GF2C00 có thể tóm tắt như sau:

Kiểm tra xe có hoạt động trong thời gian dài hoặc bị quá tải hay không.
Nếu xe bị quá tải hoặc làm việc liên tục, dừng xe và làm nguội bộ biến tần bơm.
Kiểm tra hoạt động của quạt làm mát số 1.
Kiểm tra giắc kết nối M09 của quạt làm mát số 1.
Nếu mã lỗi thường xuyên xuất hiện trong điều kiện vận hành bình thường, xác định bộ biến tần bơm có khả năng bị lỗi bên trong.
Bật công tắc khởi động sang vị trí ON để kiểm tra lại mã lỗi.

Câu hỏi thường gặp về lỗi GF2C00

Lỗi GF2C00 trên xe nâng Komatsu có ý nghĩa gì?

GF2C00 là mã cảnh báo nhiệt độ bộ biến tần bơm tăng cao. Lỗi được phát hiện khi nhiệt độ bộ biến tần bơm đạt từ 97°C trở lên.

Khi nào bộ điều khiển bắt đầu giới hạn dòng điện?

Bộ điều khiển bắt đầu giới hạn dòng điện cấp cho biến tần bơm khi nhiệt độ đạt từ 94°C trở lên.

Khi nào cảnh báo GF2C00 được hủy?

Cảnh báo được hủy khi nhiệt độ bộ biến tần bơm giảm xuống 94°C hoặc thấp hơn.

Lỗi GF2C00 có làm xe nâng hoạt động chậm không?

Có. Theo tài liệu, khi lỗi xuất hiện, tốc độ của thiết bị công tác trên xe nâng sẽ giảm.

Những bộ phận nào cần kiểm tra khi xuất hiện mã GF2C00?

Cần kiểm tra tình trạng quá tải của bộ biến tần bơm, quạt làm mát số 1 và giắc kết nối M09. Nếu lỗi xuất hiện thường xuyên trong điều kiện vận hành bình thường, bộ biến tần bơm có thể bị lỗi bên trong.

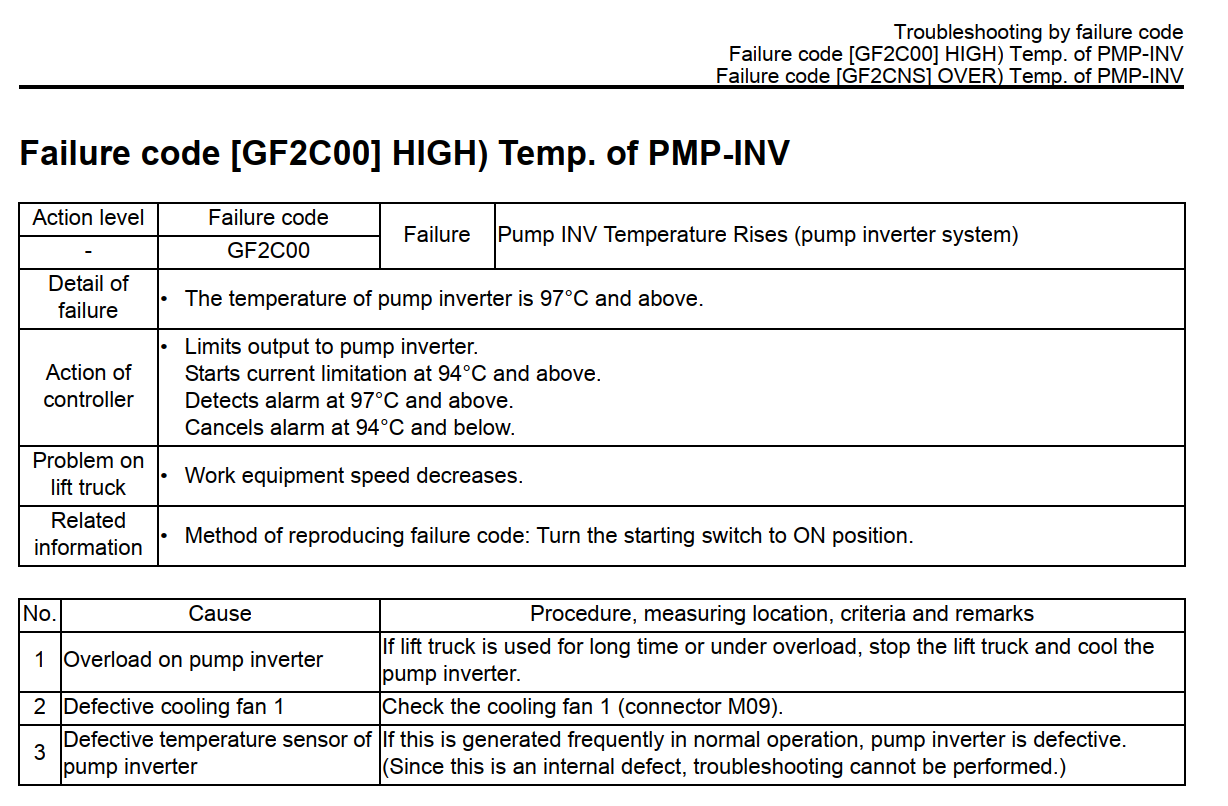

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi GF2C00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi GF2C00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là cảnh báo nhiệt độ bộ biến tần bơm tăng cao.

Khi gặp mã lỗi này, trước tiên cần kiểm tra xe có làm việc liên tục hoặc quá tải hay không, sau đó dừng xe để làm nguội bộ biến tần. Nếu lỗi tiếp tục xuất hiện, kiểm tra quạt làm mát số 1 và giắc M09. Trường hợp mã GF2C00 thường xuyên tái diễn trong điều kiện vận hành bình thường, bộ biến tần bơm có thể đã phát sinh hư hỏng bên trong.
