Hướng dẫn lỗi L02 GF2CNS trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L02 GF2CNS là mã cảnh báo nhiệt độ bất thường của bộ biến tần bơm trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Khi lỗi xuất hiện, bộ điều khiển sẽ ngừng cấp đầu ra cho biến tần bơm, khiến thiết bị công tác và hệ thống trợ lực lái không thể hoạt động.

Bài viết dưới đây hướng dẫn nguyên nhân, biểu hiện và trình tự kiểm tra lỗi L02 GF2CNS theo đúng tài liệu kỹ thuật.

Lỗi L02 GF2CNS là gì?

Tên đầy đủ của mã lỗi:

L02 GF2CNS – OVER Temp. of PMP-INV

Ý nghĩa: Nhiệt độ bộ biến tần bơm quá cao – Pump Inverter Temperature Abnormality.

Mã lỗi này thuộc hệ thống biến tần bơm và có cấp độ tác động L02.

Lỗi được phát hiện khi nhiệt độ của bộ biến tần bơm đạt 109°C trở lên.

Điều gì xảy ra khi xe báo lỗi L02 GF2CNS?

Khi nhiệt độ biến tần bơm đạt ngưỡng bất thường, bộ điều khiển sẽ:

Ngừng đầu ra tới bộ biến tần bơm.
Vô hiệu hóa hoạt động của thiết bị công tác.
Làm cho hệ thống trợ lực lái PS không thể hoạt động.

Do đó, khi xe xuất hiện mã lỗi L02 GF2CNS, người vận hành có thể không điều khiển được các chức năng nâng hạ và hệ thống trợ lực lái.

Điều kiện để lỗi L02 GF2CNS được khôi phục

Theo tài liệu, điều kiện khôi phục là nhiệt độ của bộ biến tần bơm trở về mức bình thường:

Nhiệt độ biến tần bơm phải giảm xuống 108°C hoặc thấp hơn.

Có thể tái hiện hoặc kiểm tra sự xuất hiện của mã lỗi bằng cách chuyển công tắc khởi động sang vị trí ON.

Nguyên nhân gây lỗi L02 GF2CNS

Theo tài liệu kỹ thuật, lỗi L02 GF2CNS có thể xuất phát từ ba nguyên nhân sau:

1. Bộ biến tần bơm bị quá tải

Xe nâng hoạt động trong thời gian dài hoặc làm việc trong tình trạng quá tải có thể khiến nhiệt độ bộ biến tần bơm tăng lên 109°C hoặc cao hơn.

2. Quạt làm mát số 1 bị hỏng

Quạt làm mát số 1 không hoạt động bình thường có thể khiến bộ biến tần bơm không được làm mát, dẫn đến nhiệt độ tăng cao.

Vị trí giắc nối cần kiểm tra là connector M09.

3. Cảm biến nhiệt độ bên trong biến tần bơm bị lỗi

Nếu mã lỗi thường xuyên xuất hiện trong điều kiện vận hành bình thường, nguyên nhân có thể là hư hỏng bên trong bộ biến tần bơm.

Theo tài liệu, đây là lỗi bên trong nên không thể tiến hành kiểm tra xử lý chi tiết tại chỗ.

Hướng dẫn kiểm tra và sửa lỗi L02 GF2CNS

Bước 1: Kiểm tra tình trạng làm việc của xe

Xác định xe có vừa hoạt động liên tục trong thời gian dài hoặc làm việc trong tình trạng quá tải hay không.

Nếu xe được sử dụng lâu hoặc chịu tải quá mức:

Dừng xe nâng.
Để bộ biến tần bơm nguội.
Chờ nhiệt độ giảm xuống 108°C hoặc thấp hơn.
Bật lại công tắc khởi động sang vị trí ON và kiểm tra mã lỗi.

Bước 2: Kiểm tra quạt làm mát số 1

Nếu lỗi không xuất phát từ việc xe hoạt động lâu hoặc quá tải, tiến hành kiểm tra quạt làm mát số 1.

Theo tài liệu, cần kiểm tra quạt làm mát số 1 tại giắc nối M09.

Nếu quạt làm mát số 1 bị hỏng hoặc không hoạt động bình thường, cần xử lý bộ phận này để khôi phục khả năng làm mát cho biến tần bơm.

Bước 3: Đánh giá tình trạng của biến tần bơm

Nếu mã lỗi L02 GF2CNS thường xuyên xuất hiện trong điều kiện xe vận hành bình thường, bộ biến tần bơm có thể đã bị lỗi bên trong.

Tài liệu xác định đây là hư hỏng nội bộ nên không thể thực hiện quy trình kiểm tra chi tiết. Trong trường hợp này, cần xử lý bộ biến tần bơm bị lỗi.

Trình tự xử lý nhanh lỗi L02 GF2CNS

Có thể thực hiện theo thứ tự sau:

Dừng vận hành xe nâng.
Kiểm tra xe có làm việc quá lâu hoặc bị quá tải hay không.
Để bộ biến tần bơm nguội xuống 108°C hoặc thấp hơn.
Bật công tắc khởi động sang vị trí ON và kiểm tra lại.
Nếu lỗi vẫn xuất hiện, kiểm tra quạt làm mát số 1 tại giắc nối M09.
Nếu quạt làm mát bình thường nhưng lỗi thường xuyên tái diễn trong điều kiện vận hành bình thường, xác định bộ biến tần bơm có khả năng bị lỗi bên trong.

Bảng tóm tắt lỗi L02 GF2CNS

Nội dung	Thông tin
Mã lỗi	L02 GF2CNS
Tên lỗi	OVER Temp. of PMP-INV
Hệ thống liên quan	Hệ thống biến tần bơm
Điều kiện phát hiện	Nhiệt độ biến tần bơm từ 109°C trở lên
Hoạt động của bộ điều khiển	Ngừng đầu ra tới biến tần bơm
Ảnh hưởng	Thiết bị công tác và trợ lực lái PS không hoạt động
Điều kiện khôi phục	Nhiệt độ biến tần bơm từ 108°C trở xuống
Vị trí cần kiểm tra	Quạt làm mát số 1, giắc nối M09
Dòng xe áp dụng	Komatsu FE25-1, FE25H-1 và FE30-1

Lưu ý khi xử lý lỗi

Khi lỗi L02 GF2CNS xuất hiện, thiết bị công tác và hệ thống trợ lực lái không thể hoạt động. Vì vậy, cần dừng xe và để bộ biến tần bơm nguội trước khi kiểm tra lại.

Nếu lỗi thường xuyên tái diễn dù xe hoạt động trong điều kiện bình thường và quạt làm mát số 1 không có vấn đề, không nên tự ý can thiệp sâu vào bên trong biến tần bơm vì tài liệu xác định đây là hư hỏng nội bộ, không thể thực hiện quy trình kiểm tra chi tiết.

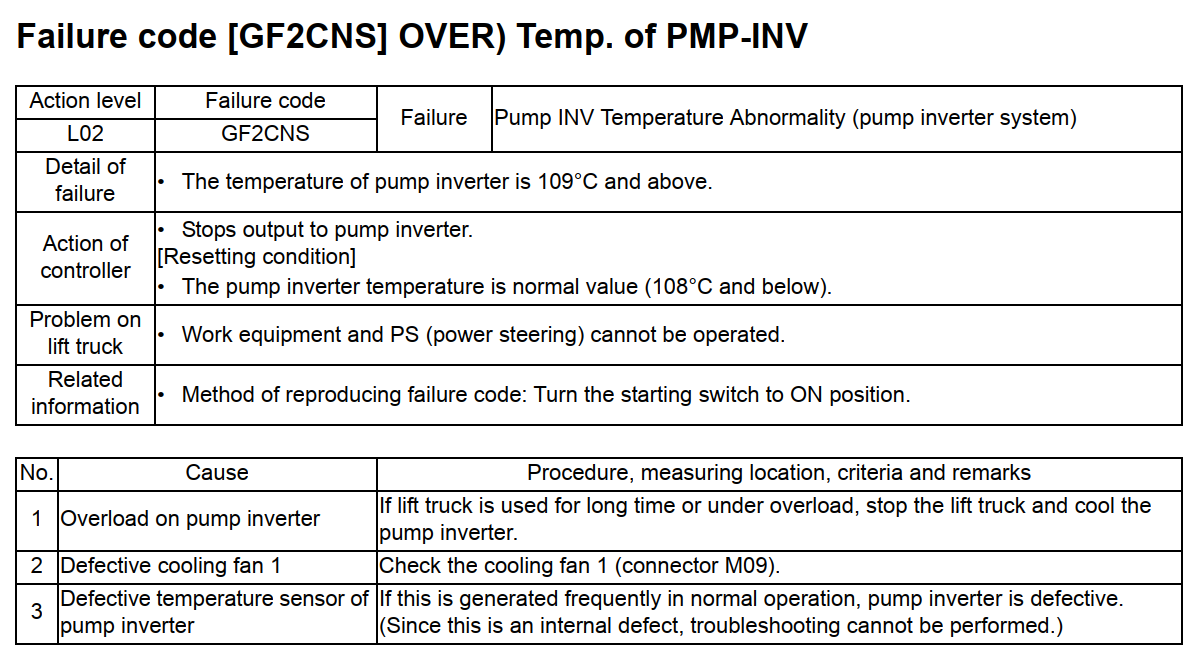

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L02 GF2CNS trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L02 GF2CNS trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi nhiệt độ bộ biến tần bơm đạt 109°C trở lên. Nguyên nhân có thể do xe hoạt động lâu hoặc quá tải, quạt làm mát số 1 bị hỏng hoặc cảm biến nhiệt độ bên trong biến tần bơm gặp sự cố.

Trước tiên, hãy dừng xe và để biến tần bơm nguội xuống 108°C hoặc thấp hơn. Nếu lỗi vẫn còn, kiểm tra quạt làm mát số 1 tại giắc nối M09. Trường hợp mã lỗi liên tục tái diễn trong điều kiện vận hành bình thường, bộ biến tần bơm có thể đã bị hư hỏng bên trong.
