Cách sửa lỗi L04 GF2FMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L04 GF2FMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 GF2FMA là lỗi nguồn khóa điện của bộ biến tần bơm, có tên đầy đủ trong tài liệu là ABNL) KEY-POWER (PMP-INV). Lỗi này có thể khiến xe nâng không di chuyển, hệ thống công tác và trợ lực lái không hoạt động.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L04 GF2FMA cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 GF2FMA là gì?

Theo tài liệu kỹ thuật, lỗi GF2FMA – ABNL) KEY-POWER (PMP-INV) có cấp độ tác động L04.

Lỗi được ghi nhận khi tín hiệu khóa điện đang ở trạng thái ON, tức là một trong hai tín hiệu KEY_ACC_1 hoặc KEY_ACC_2 đang bật, nhưng tín hiệu nguồn khóa điện đầu vào của bộ biến tần bơm lại ở trạng thái OFF liên tục trong 1 giây.

Nói cách khác, bộ điều khiển phát hiện trạng thái không đồng nhất giữa tín hiệu khóa điện và nguồn khóa điện cấp đến bộ biến tần bơm.

Hiện tượng khi xe nâng báo lỗi L04 GF2FMA

Khi lỗi L04 GF2FMA xuất hiện, xe nâng Komatsu có thể gặp các hiện tượng sau:

  • Xe nâng không thể di chuyển.
  • Thiết bị công tác không hoạt động.
  • Hệ thống trợ lực lái PS không hoạt động.
  • Đồng hồ báo dung lượng pin không hiển thị.

Đây là lỗi ảnh hưởng trực tiếp đến khả năng vận hành của xe. Người sử dụng không nên tiếp tục cố gắng điều khiển xe khi chưa xác định và xử lý được nguyên nhân.

Hoạt động của bộ điều khiển khi phát hiện lỗi

Khi bộ điều khiển phát hiện lỗi L04 GF2FMA:

  • Contactor MC2 chuyển sang trạng thái OFF.
  • Bộ điều khiển ngừng tín hiệu đầu ra đến bộ biến tần bơm.

Điều kiện đặt lại lỗi theo tài liệu là đưa công tắc khởi động về vị trí OFF.

Những nguyên nhân gây lỗi L04 GF2FMA

Theo tài liệu sửa chữa, lỗi L04 GF2FMA có thể xuất phát từ ba nguyên nhân chính:

  1. Cầu chì F102 trong hộp cầu chì bị hỏng.
  2. Dây điện trong bó dây dẫn bị hở mạch.
  3. Bộ biến tần bơm bị hỏng bên trong.

Việc kiểm tra cần được thực hiện theo đúng thứ tự trên để tránh kết luận nhầm bộ biến tần bơm bị hỏng.

Cách kiểm tra và sửa lỗi L04 GF2FMA

Bước 1: Kiểm tra cầu chì F102

Cầu chì F102 là bộ phận đầu tiên cần kiểm tra khi xe nâng xuất hiện lỗi L04 GF2FMA.

Thực hiện theo trình tự sau:

  1. Đưa công tắc khởi động về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm bình điện.
  4. Chờ ít nhất 10 phút sau khi ngắt bình điện.
  5. Tháo cầu chì F102 ra khỏi hộp cầu chì.
  6. Kiểm tra tính liên tục và đo điện trở giữa hai đầu cầu chì F102.

Tiêu chuẩn kiểm tra:

  • Điện trở giữa hai đầu cầu chì F102: tối đa 1 Ω.

Nếu cầu chì không thông mạch hoặc điện trở đo được vượt quá tiêu chuẩn 1 Ω, cầu chì F102 bị hỏng và cần được xử lý hoặc thay thế trước khi tiếp tục kiểm tra hệ thống.

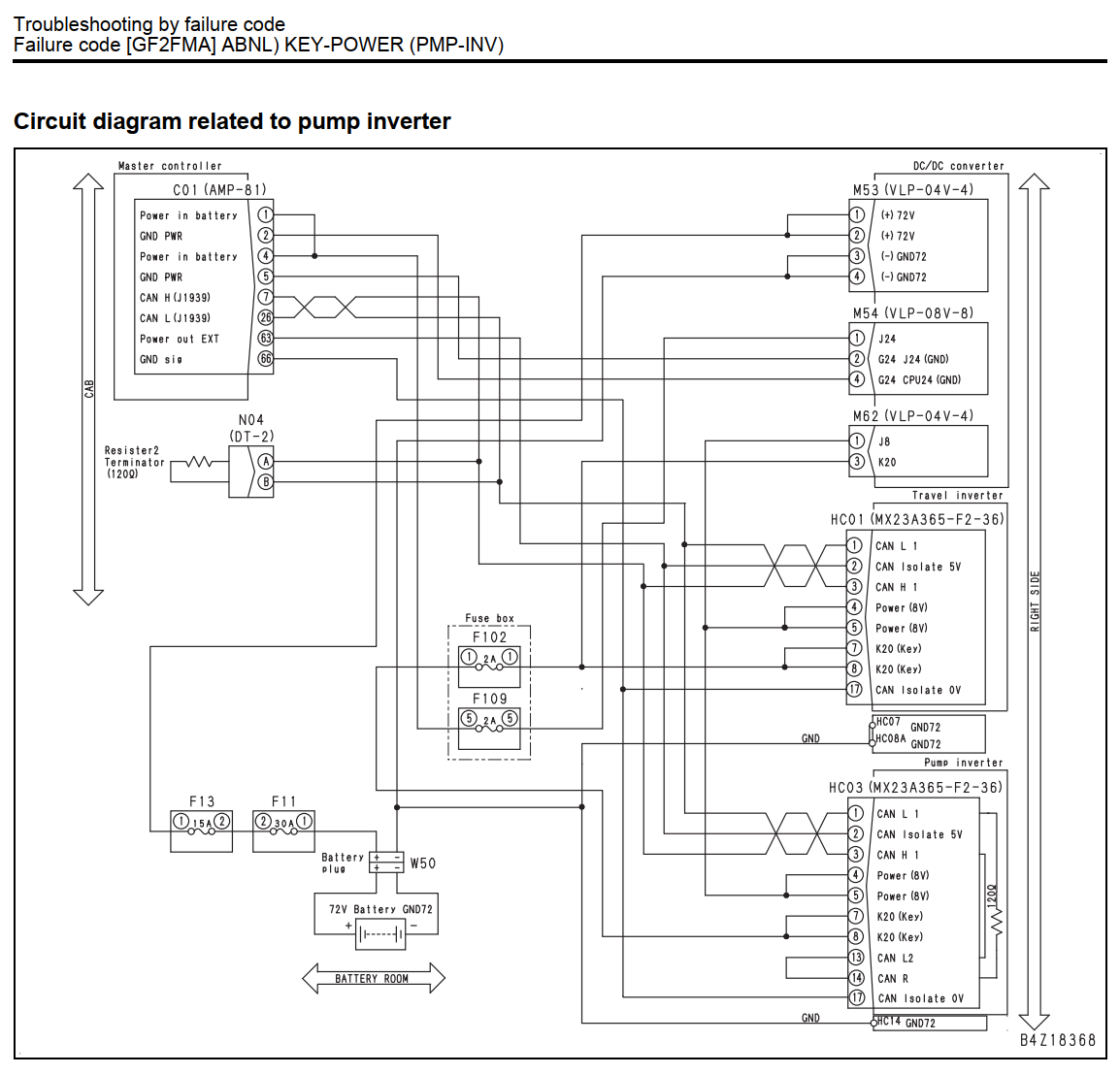

Bước 2: Kiểm tra hở mạch trong bó dây điện

Nếu cầu chì F102 vẫn đạt tiêu chuẩn, tiếp tục kiểm tra dây điện nối đến bộ biến tần bơm.

Trình tự kiểm tra:

  1. Đưa công tắc khởi động về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm bình điện.
  4. Chờ ít nhất 10 phút.
  5. Ngắt giắc HC03 và giắc M62.
  6. Tiến hành đo điện trở tại phía giắc cái.

Phép đo thứ nhất

Đo điện trở giữa:

  • Chân số 7 của giắc cái HC03.
  • Chân số 3 của giắc cái M62.

Giá trị tiêu chuẩn: tối đa 1 Ω.

Phép đo thứ hai

Đo điện trở giữa:

  • Chân số 8 của giắc cái HC03.
  • Chân số 3 của giắc cái M62.

Giá trị tiêu chuẩn: tối đa 1 Ω.

Nếu điện trở đo được vượt quá 1 Ω hoặc mạch không thông, cần kiểm tra và xử lý tình trạng hở mạch trong bó dây điện liên quan.

Khi kiểm tra, cần quan sát kỹ giắc cắm, chân giắc và đường dây để xác định vị trí mất kết nối trước khi khôi phục hệ thống.

Bước 3: Kiểm tra bộ biến tần bơm

Nếu cầu chì F102 và các đường dây nói trên đều đạt tiêu chuẩn nhưng lỗi L04 GF2FMA vẫn còn, tài liệu xác định bộ biến tần bơm bị hỏng.

Đây là lỗi nằm bên trong bộ biến tần bơm nên không thể tiếp tục chẩn đoán hoặc sửa chữa nội bộ theo quy trình kiểm tra này. Cần xử lý bộ biến tần bơm phù hợp sau khi đã xác nhận chắc chắn cầu chì và bó dây không có lỗi.

Thứ tự chẩn đoán lỗi L04 GF2FMA

Để kiểm tra chính xác và tránh thay nhầm phụ tùng, kỹ thuật viên nên thực hiện theo thứ tự:

  1. Tắt công tắc khởi động.
  2. Chờ đèn hoạt động của hệ thống tắt hoàn toàn.
  3. Ngắt giắc bình điện và chờ tối thiểu 10 phút.
  4. Kiểm tra cầu chì F102.
  5. Kiểm tra đường dây giữa HC03 và M62.
  6. Chỉ kết luận bộ biến tần bơm bị hỏng khi các phép kiểm tra trước đều đạt tiêu chuẩn.

Điều kiện và thông tin liên quan đến lỗi

Theo tài liệu kỹ thuật:

  • Lỗi L04 GF2FMA không được phát hiện trong vòng 4 giây sau khi đưa công tắc khởi động sang vị trí ON.
  • Lỗi này không được phát hiện trong thời gian xuất hiện lỗi truyền thông CAN của bộ biến tần bơm ABNL) CAN COMM. (for PMP) [DBNFKR].

Những thông tin này cần được lưu ý khi đọc mã lỗi và chẩn đoán hệ thống điện trên xe.

Cách đặt lại lỗi L04 GF2FMA

Sau khi hoàn thành việc kiểm tra hoặc sửa chữa, thực hiện đặt lại lỗi bằng cách:

  1. Đưa công tắc khởi động về vị trí OFF.
  2. Kiểm tra lại cầu chì, dây điện và các giắc kết nối đã được lắp chắc chắn.
  3. Kết nối lại giắc bình điện.
  4. Bật công tắc khởi động và kiểm tra tình trạng hoạt động của xe.

Nếu mã lỗi tiếp tục xuất hiện, cần kiểm tra lại theo đúng thứ tự: cầu chì F102, bó dây điện và cuối cùng là bộ biến tần bơm.

Lưu ý an toàn khi sửa lỗi GF2FMA

Hệ thống điện của Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng nguồn điện áp cao. Khi kiểm tra lỗi cần tuân thủ đúng trình tự ngắt nguồn được nêu trong tài liệu:

  • Luôn đưa công tắc khởi động về OFF trước khi tháo giắc.
  • Phải kiểm tra đèn hoạt động của hệ thống đã tắt.
  • Ngắt giắc bình điện và chờ ít nhất 10 phút.
  • Không tháo hoặc đo giắc điện khi hệ thống chưa được ngắt nguồn đúng cách.
  • Ghi nhớ chính xác vị trí chân giắc HC03 và M62 trước khi đo điện trở.

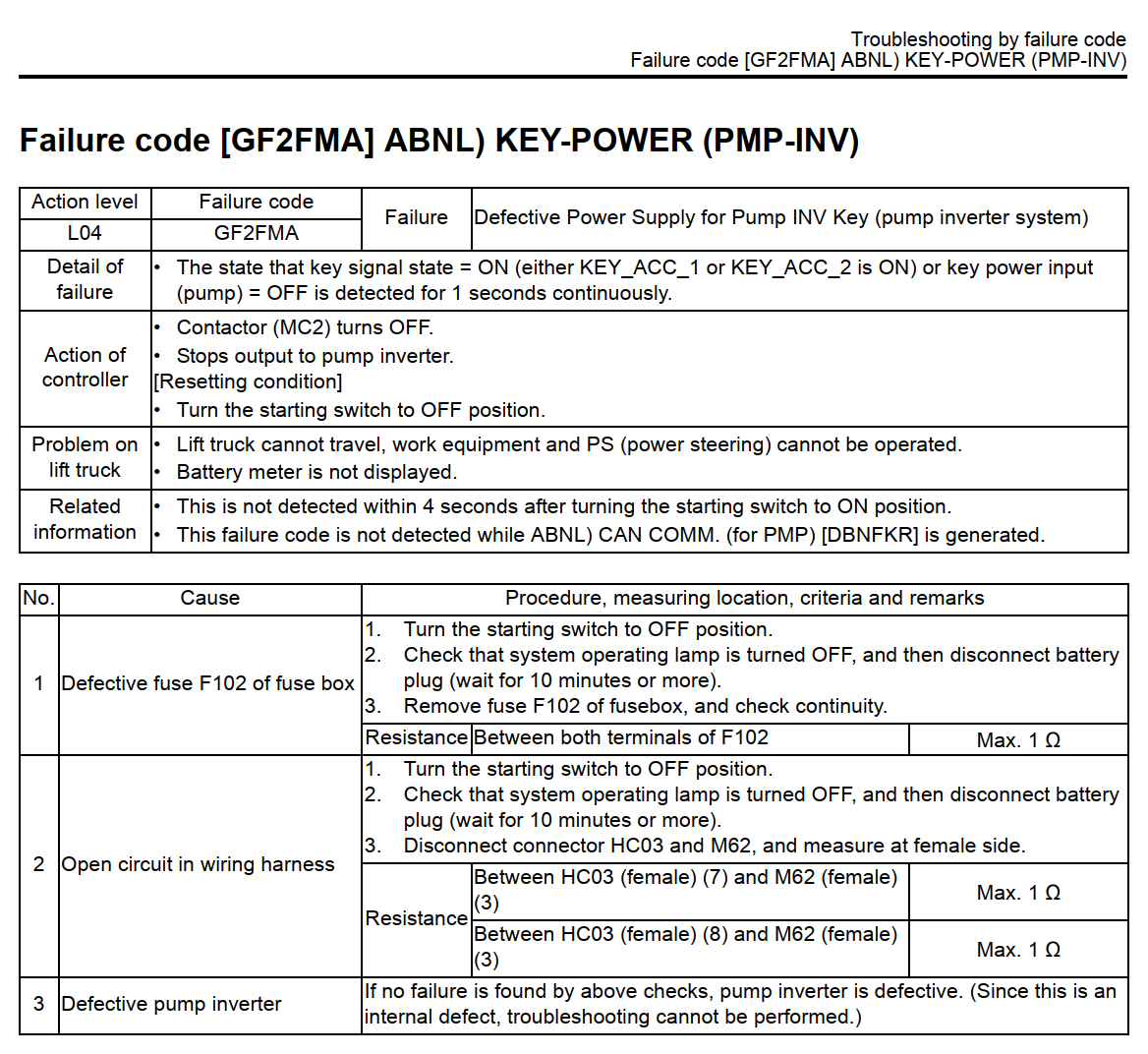

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF2FMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1



Kết luận

Lỗi L04 GF2FMA – ABNL) KEY-POWER (PMP-INV) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến nguồn khóa điện của bộ biến tần bơm.

Ba vị trí cần kiểm tra lần lượt là:

  • Cầu chì F102.
  • Bó dây nối giữa giắc HC03 và M62.
  • Bộ biến tần bơm.

Tiêu chuẩn điện trở của cầu chì F102 và các đường dây được chỉ định đều là tối đa 1 Ω. Nếu cầu chì và dây điện đạt tiêu chuẩn nhưng mã lỗi vẫn xuất hiện, tài liệu xác định bộ biến tần bơm bị hỏng bên trong và không thể tiếp tục chẩn đoán nội bộ theo quy trình này.
