Lỗi L04 GF2JKA là gì?

Lỗi L04 GF2JKA – DISC Output Power (PMP-INV) trên xe nâng điện Komatsu là lỗi liên quan đến tình trạng hở mạch đường cấp nguồn tải cho bộ Pump Inverter, tức bộ biến tần điều khiển motor bơm.

Mã lỗi này áp dụng cho các mẫu xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Theo tài liệu kỹ thuật, bộ điều khiển phát hiện lỗi khi điện áp C charge giảm xuống mức 22,5 V hoặc thấp hơn liên tục trong 30 mili giây.

Đây là lỗi có cấp độ cảnh báo L04 và có thể làm hệ thống thủy lực, trợ lực lái và khả năng di chuyển của xe bị hạn chế.

Thông tin kỹ thuật của lỗi L04 GF2JKA

Xe nâng sẽ có biểu hiện gì khi xuất hiện lỗi L04 GF2JKA?

Khi bộ điều khiển phát hiện lỗi L04 GF2JKA, hệ thống sẽ thực hiện các biện pháp bảo vệ sau:

• Ngừng đầu ra tới bộ Pump Inverter.
• Giới hạn đầu ra của bộ Travel Inverter.

Người vận hành có thể nhận thấy các hiện tượng:

• Bộ công tác và hệ thống PS – Power Steering không thể hoạt động.
• Xe di chuyển chậm hơn bình thường.
• Đồng hồ dung lượng pin không hiển thị.

Do hệ thống Pump Inverter bị ngừng đầu ra nên các chức năng nâng, hạ và trợ lực lái của xe có thể không sử dụng được.

Nguyên nhân gây ra lỗi L04 GF2JKA

Theo tài liệu kỹ thuật Komatsu được cung cấp, lỗi L04 GF2JKA có ba nhóm nguyên nhân chính:

1. Cầu chì F11 hoặc F15 bị hỏng.
2. Dây điện bị hở mạch hoặc chân giắc tiếp xúc không tốt.
3. Bộ Pump Inverter bị hỏng bên trong.

Việc kiểm tra cần được thực hiện đúng thứ tự, bắt đầu từ cầu chì, tiếp theo là dây điện và giắc kết nối, cuối cùng mới kết luận tình trạng của Pump Inverter.

Lưu ý an toàn trước khi kiểm tra

Trước khi tháo giắc, cầu chì hoặc đo điện trở trên hệ thống điện của xe, cần thực hiện đầy đủ các bước sau:

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.
4. Chờ ít nhất 10 phút rồi mới tiến hành kiểm tra.

Không được tháo giắc Pump Inverter, cầu chì hoặc đo điện trở khi nguồn điện của xe vẫn đang được kết nối.

Quy trình kiểm tra và sửa lỗi L04 GF2JKA

Bước 1: Kiểm tra cầu chì F11 và F15

Cầu chì F11 hoặc F15 bị hỏng có thể làm gián đoạn đường cấp nguồn tới Pump Inverter và khiến bộ điều khiển ghi nhận lỗi GF2JKA.

Thực hiện kiểm tra như sau:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện và chờ ít nhất 10 phút.
4. Tháo cầu chì F11 và F15.
5. Dùng đồng hồ đo điện trở để kiểm tra từng cầu chì.

Các vị trí và tiêu chuẩn đo:

Nếu giá trị điện trở vượt quá 1 Ω hoặc mạch không thông, cầu chì tương ứng bị lỗi và cần được xử lý hoặc thay thế phù hợp.

Sau khi xử lý cầu chì, lắp lại đúng vị trí, kết nối bình điện và kiểm tra xem mã lỗi còn xuất hiện hay không.

Bước 2: Kiểm tra dây điện và giắc Pump Inverter

Nếu cầu chì F11 và F15 đạt tiêu chuẩn, tiếp tục kiểm tra tình trạng hở mạch trên dây điện và độ tiếp xúc của giắc nối Pump Inverter.

Trình tự kiểm tra:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện và chờ ít nhất 10 phút.
4. Kiểm tra giắc Pump Inverter có bị lỏng hay không.
5. Ngắt giắc HC03.
6. Đo điện trở giữa đầu dương của giắc bình điện phía dây dẫn và các chân HC03 (22), HC03 (23) hoặc HC03 (24).

Tiêu chuẩn kiểm tra:

Nếu điện trở đo được vượt quá 1 Ω hoặc không có tính liên tục, đường dây có thể đang bị đứt hoặc chân giắc tiếp xúc không tốt.

Trong trường hợp không tìm thấy tính liên tục, tháo cầu chì F11 và F15, sau đó kiểm tra từng phần của mạch để xác định chính xác vị trí bị hở.

Cần kiểm tra kỹ:

• Giắc Pump Inverter có bị lỏng hay không.
• Chân giắc có tiếp xúc đúng hay không.
• Dây dẫn có bị đứt hoặc hở mạch hay không.
• Đường dây từ đầu dương giắc bình điện tới các chân HC03 (22), (23) và (24).

Sau khi xác định được vị trí hở mạch hoặc tiếp xúc kém, tiến hành sửa chữa dây dẫn hoặc chân giắc tương ứng.

Bước 3: Kiểm tra và xử lý Pump Inverter

Nếu đã kiểm tra nhưng không phát hiện bất thường tại:

• Cầu chì F11;
• Cầu chì F15;
• Giắc Pump Inverter;
• Giắc HC03;
• Đường dây cấp nguồn tới các chân HC03 (22), (23) và (24);

thì theo tài liệu kỹ thuật, nguyên nhân còn lại là Pump Inverter bị hỏng.

Đây là hư hỏng bên trong Pump Inverter nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài nêu trên. Cần xử lý bộ Pump Inverter phù hợp sau khi đã chắc chắn cầu chì, dây dẫn và các đầu nối đều đạt tiêu chuẩn.

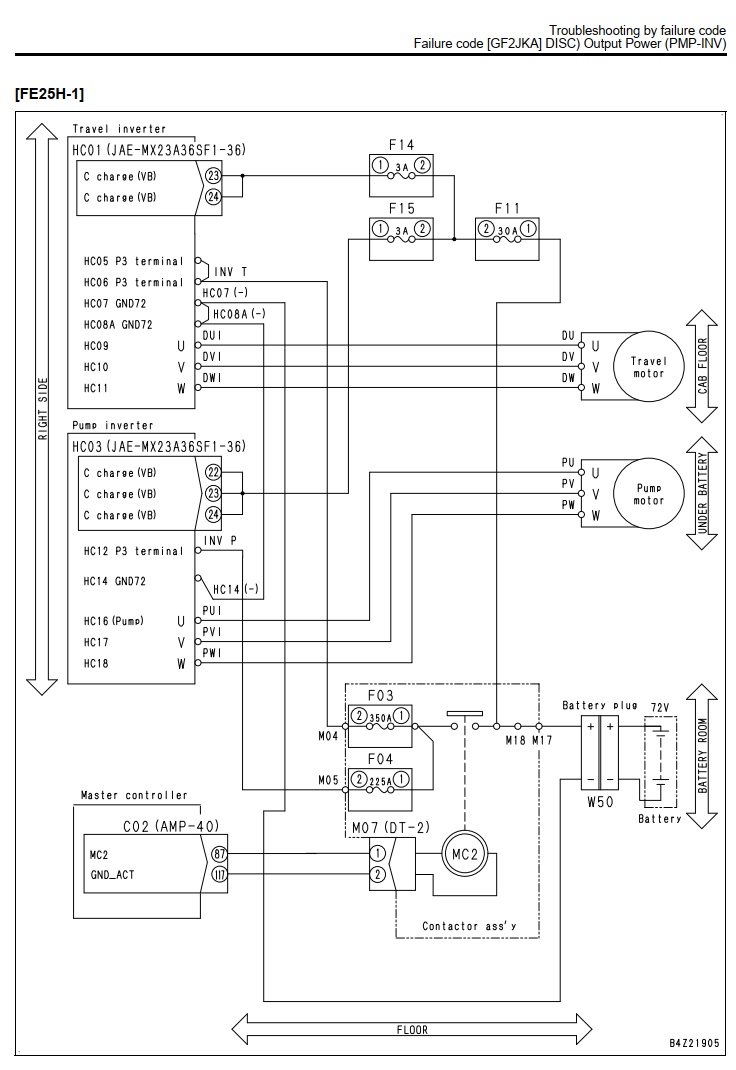

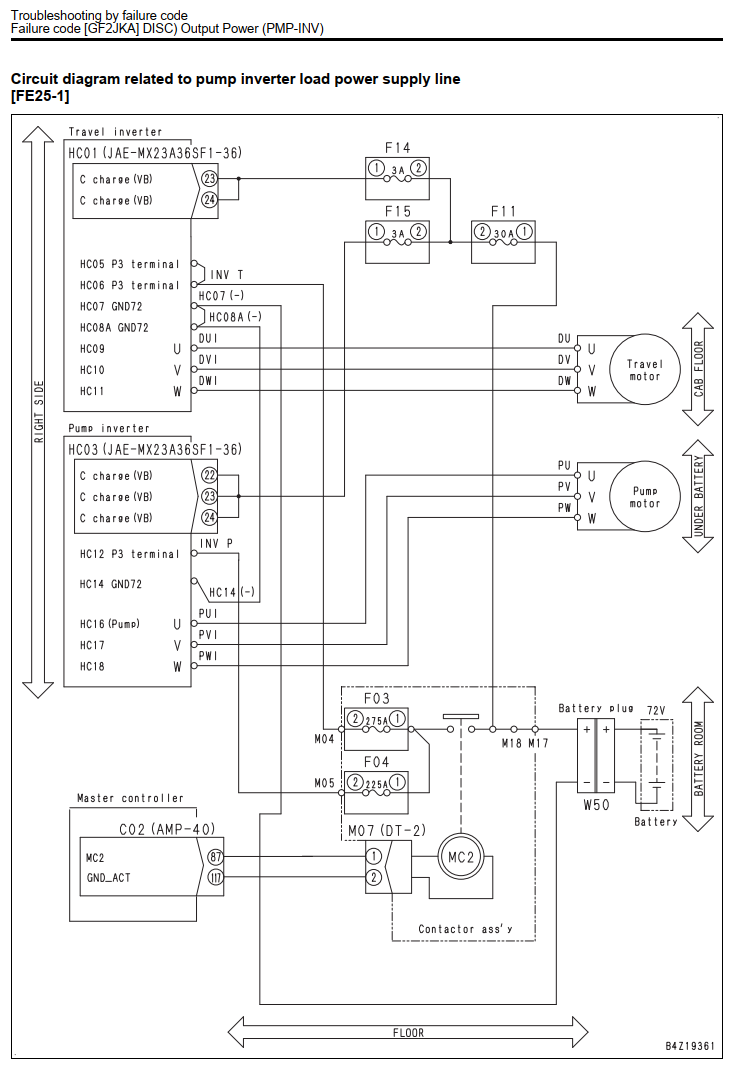

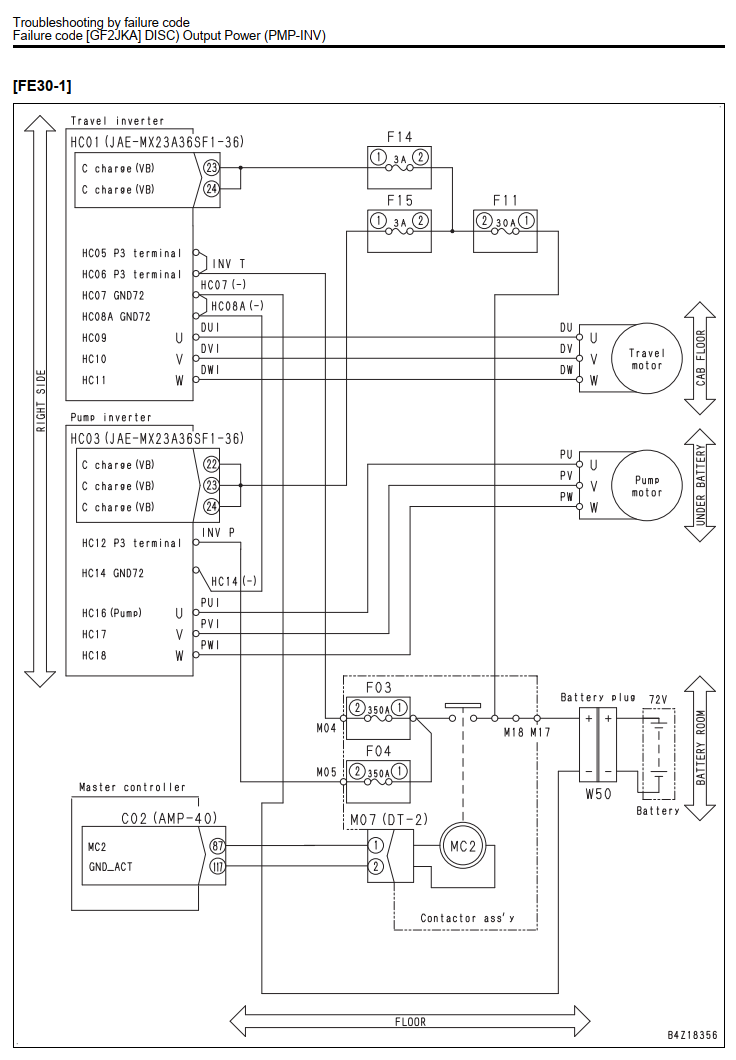

Sơ đồ mạch liên quan đến lỗi GF2JKA

Trên cả ba mẫu Komatsu FE25-1, FE25H-1 và FE30-1, các vị trí chính liên quan đến quá trình chẩn đoán gồm:

• Pump Inverter.
• Giắc HC03 của Pump Inverter.
• Các chân C charge HC03 (22), HC03 (23) và HC03 (24).
• Cầu chì F11.
• Cầu chì F15.
• Đường dây dương từ giắc bình điện.
• Cụm contactor.
• Travel Inverter và Pump Inverter.

Giá trị cầu chì thể hiện trên sơ đồ mạch:

Khi chẩn đoán, cần sử dụng đúng sơ đồ tương ứng với từng model xe để xác định vị trí dây dẫn và linh kiện.

Thứ tự chẩn đoán nhanh lỗi L04 GF2JKA

Có thể tóm tắt quy trình kiểm tra theo thứ tự sau:

1. Tắt khóa điện và ngắt giắc bình điện.
2. Chờ ít nhất 10 phút.
3. Tháo và đo cầu chì F11.
4. Tháo và đo cầu chì F15.
5. Kiểm tra độ chắc chắn của giắc Pump Inverter.
6. Ngắt giắc HC03.
7. Đo đường dây từ đầu dương giắc bình điện tới HC03 (22), (23) hoặc (24).
8. Nếu không có tính liên tục, tháo F11 và F15 để khoanh vùng vị trí hở mạch.
9. Nếu cầu chì, dây điện và giắc nối đều bình thường, xác định Pump Inverter bị lỗi bên trong.
10. Sau khi sửa chữa, lắp lại hệ thống, chuyển khóa điện sang ON và kiểm tra mã lỗi.

Cách xóa và kiểm tra lại lỗi L04 GF2JKA

Điều kiện đặt lại lỗi được tài liệu quy định là chuyển khóa điện sang vị trí OFF.

Sau khi hoàn tất sửa chữa:

1. Kiểm tra lại toàn bộ cầu chì, giắc cắm và dây điện đã tháo.
2. Kết nối lại giắc bình điện.
3. Chuyển khóa điện sang vị trí ON.
4. Theo dõi xem mã L04 GF2JKA có xuất hiện lại hay không.
5. Kiểm tra hoạt động của bộ công tác và hệ thống trợ lực lái.
6. Kiểm tra tốc độ di chuyển và hiển thị đồng hồ dung lượng pin.

Nếu lỗi tiếp tục xuất hiện, cần thực hiện lại quy trình chẩn đoán theo đúng thứ tự và các tiêu chuẩn điện trở nêu trên.

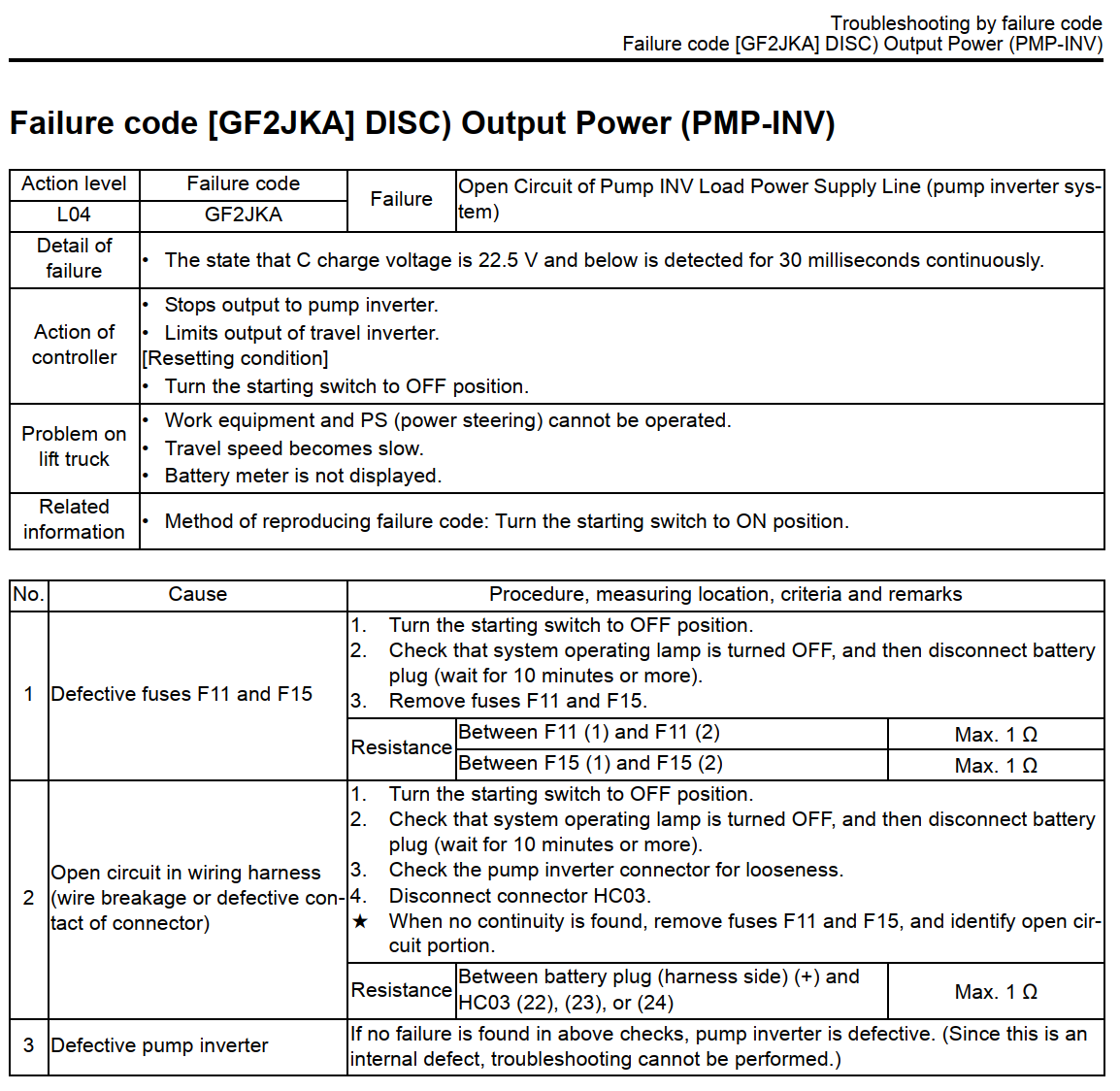

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF2JKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L04 GF2JKA – DISC Output Power (PMP-INV) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi hở mạch đường cấp nguồn tải của Pump Inverter.

Theo tài liệu kỹ thuật, cần lần lượt kiểm tra cầu chì F11, cầu chì F15, giắc Pump Inverter, giắc HC03 và đường dây cấp nguồn tới các chân HC03 (22), (23), (24). Giá trị điện trở tại các vị trí được chỉ định phải không vượt quá 1 Ω.

Nếu toàn bộ cầu chì, dây điện và đầu nối đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện, có thể xác định Pump Inverter bị hỏng bên trong. Quá trình kiểm tra phải được thực hiện sau khi tắt khóa điện, ngắt giắc bình điện và chờ ít nhất 10 phút để bảo đảm an toàn.
