Lỗi L04 GF2LKB Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

hướng dẫn sửa lỗi L04 GF2LKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Tiêu đề SEO: Lỗi L04 GF2LKB Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Mô tả SEO: Hướng dẫn kiểm tra và sửa lỗi L04 GF2LKB SHORT FET (PMP-INV) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 theo tài liệu kỹ thuật.

Từ khóa chính: lỗi L04 GF2LKB

Từ khóa liên quan: lỗi GF2LKB Komatsu, SHORT FET PMP-INV, sửa lỗi xe nâng điện Komatsu FE25-1, lỗi xe nâng Komatsu FE25H-1, lỗi xe nâng điện Komatsu FE30-1

Đường dẫn đề xuất: /loi-l04-gf2lkb-xe-nang-dien-komatsu

Lỗi L04 GF2LKB trên xe nâng điện Komatsu là gì?

Lỗi L04 GF2LKB – SHORT FET (PMP-INV) là lỗi ngắn mạch FET phía trên và phía dưới của bộ biến tần bơm, còn gọi là pump inverter.

Mã lỗi này áp dụng cho các mẫu xe:

Xe nâng điện 2.5 tấn Komatsu FE25-1
Xe nâng điện 2.5 tấn Komatsu FE25H-1
Xe nâng điện 3 tấn Komatsu FE30-1

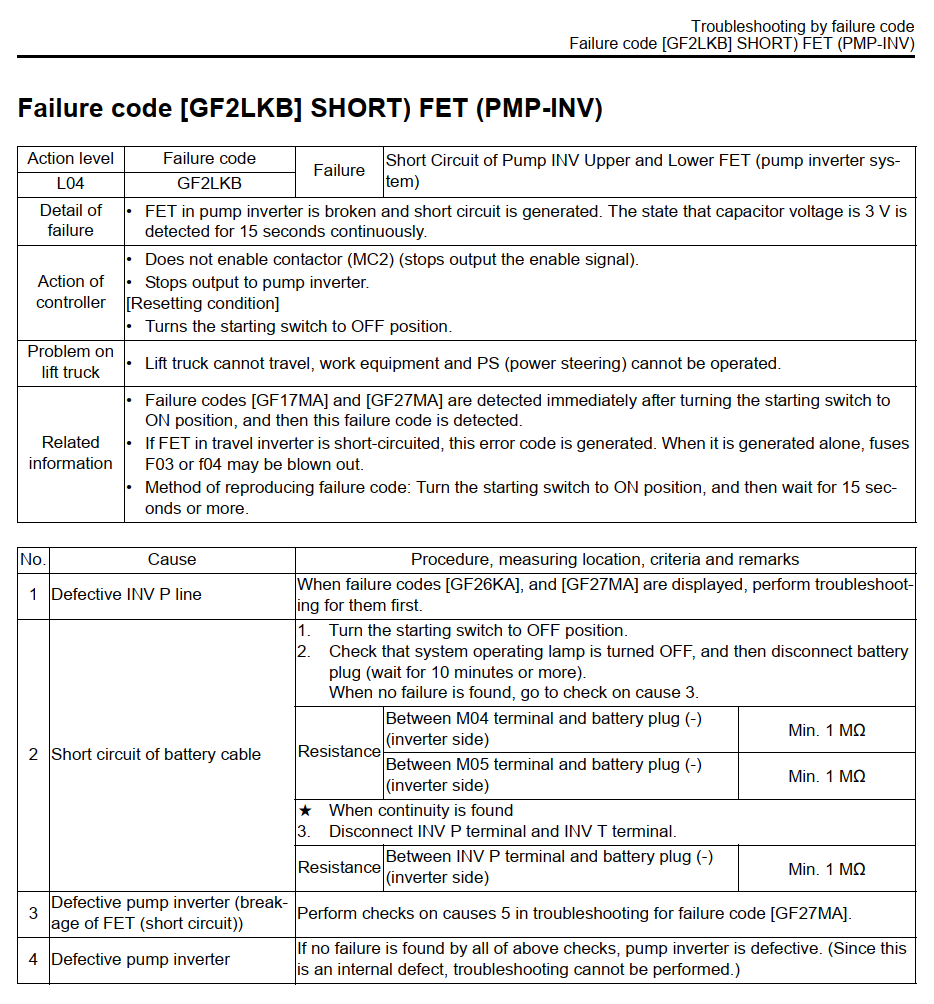

Theo tài liệu kỹ thuật, lỗi được phát hiện khi FET bên trong biến tần bơm bị hỏng và phát sinh ngắn mạch. Hệ thống xác định trạng thái điện áp tụ điện ở mức 3 V liên tục trong 15 giây và ghi nhận mã lỗi GF2LKB.

Đây là lỗi có mức cảnh báo L04, ảnh hưởng trực tiếp đến khả năng di chuyển, làm việc và điều khiển của xe nâng.

Tên đầy đủ của lỗi L04 GF2LKB

Mức cảnh báo: L04
Mã lỗi: GF2LKB
Tên lỗi: SHORT FET (PMP-INV)
Nội dung lỗi: Ngắn mạch FET phía trên và phía dưới của biến tần bơm
Hệ thống liên quan: Pump inverter – biến tần bơm

Hiện tượng khi xe nâng Komatsu báo lỗi L04 GF2LKB

Khi mã lỗi L04 GF2LKB xuất hiện, bộ điều khiển sẽ thực hiện các biện pháp bảo vệ sau:

Không cho phép contactor MC2 hoạt động do dừng xuất tín hiệu cho phép.
Dừng tín hiệu đầu ra đến biến tần bơm.
Xe nâng không thể di chuyển.
Thiết bị công tác không thể hoạt động.
Hệ thống trợ lực lái PS không thể hoạt động.

Do xe mất đồng thời khả năng di chuyển, vận hành thiết bị công tác và trợ lực lái, không nên tiếp tục cố gắng sử dụng xe khi lỗi đang xuất hiện.

Điều kiện xóa hoặc đặt lại lỗi GF2LKB

Theo tài liệu, điều kiện đặt lại lỗi là:

Đưa khóa điện về vị trí OFF.

Tuy nhiên, nếu nguyên nhân ngắn mạch hoặc hư hỏng biến tần chưa được khắc phục, mã lỗi có thể xuất hiện trở lại sau khi bật khóa điện.

Để tái hiện và kiểm tra mã lỗi, bật khóa điện sang vị trí ON, sau đó chờ ít nhất 15 giây.

Thông tin liên quan đến lỗi L04 GF2LKB

Trong quá trình chẩn đoán cần chú ý những thông tin sau:

Các mã lỗi GF17MA và GF27MA có thể được phát hiện ngay sau khi bật khóa điện sang vị trí ON, sau đó mã lỗi GF2LKB mới xuất hiện.
Nếu FET trong biến tần di chuyển bị ngắn mạch, mã GF2LKB có thể xuất hiện và cầu chì F03 hoặc F04 có thể bị đứt.
Khi các mã lỗi GF26KA và GF27MA cùng hiển thị, phải kiểm tra và xử lý các mã lỗi này trước.

Nguyên nhân gây ra lỗi L04 GF2LKB

Theo tài liệu kỹ thuật, lỗi L04 GF2LKB có thể xuất phát từ bốn nhóm nguyên nhân chính:

Đường dây INV P bị lỗi.
Cáp ắc quy bị ngắn mạch.
FET bên trong biến tần bơm bị hỏng và ngắn mạch.
Bản thân biến tần bơm bị lỗi bên trong.

Việc kiểm tra cần được thực hiện theo đúng thứ tự để tránh kết luận nhầm rằng biến tần bơm đã hỏng.

Quy trình kiểm tra và sửa lỗi L04 GF2LKB

Bước 1: Kiểm tra các mã lỗi liên quan

Kiểm tra màn hình hiển thị xem xe có đồng thời xuất hiện mã GF26KA hoặc GF27MA hay không.

Nếu một trong hai mã lỗi trên đang hiển thị, cần thực hiện quy trình chẩn đoán và xử lý các mã đó trước, sau đó mới tiếp tục kiểm tra lỗi GF2LKB.

Bước 2: Ngắt nguồn điện an toàn

Trước khi kiểm tra điện trở cách điện của hệ thống, thực hiện đúng trình tự sau:

Đưa khóa điện về vị trí OFF.
Kiểm tra và xác nhận đèn báo hoạt động của hệ thống đã tắt.
Ngắt giắc cắm ắc quy.
Chờ ít nhất 10 phút trước khi tiến hành đo kiểm.

Khoảng thời gian chờ tối thiểu 10 phút là yêu cầu trong tài liệu. Không được tiến hành đo ngay sau khi vừa ngắt ắc quy.

Bước 3: Kiểm tra ngắn mạch tại đường cáp ắc quy

Sau khi đã ngắt giắc ắc quy và chờ đủ thời gian, đo điện trở tại các vị trí sau.

Phép đo thứ nhất

Đo điện trở giữa:

Cọc M04; và
Cực âm của giắc ắc quy ở phía inverter.

Tiêu chuẩn: Điện trở tối thiểu 1 MΩ.

Phép đo thứ hai

Đo điện trở giữa:

Cọc M05; và
Cực âm của giắc ắc quy ở phía inverter.

Tiêu chuẩn: Điện trở tối thiểu 1 MΩ.

Nếu cả hai phép đo đều đạt tiêu chuẩn và không phát hiện hư hỏng, chuyển sang kiểm tra nguyên nhân thứ ba.

Bước 4: Kiểm tra khi phát hiện thông mạch

Nếu phát hiện có thông mạch trong quá trình đo:

Ngắt đầu cực INV P.
Ngắt đầu cực INV T.
Đo điện trở giữa đầu cực INV P và cực âm của giắc ắc quy ở phía inverter.

Tiêu chuẩn: Điện trở tối thiểu 1 MΩ.

Kết quả thấp hơn tiêu chuẩn cho thấy có vấn đề ngắn mạch hoặc suy giảm cách điện trên mạch đang được kiểm tra. Cần xử lý phần dây dẫn hoặc vị trí liên quan trước khi tiếp tục vận hành xe.

Bước 5: Kiểm tra FET của biến tần bơm

Nếu đường dây và cáp ắc quy không phát hiện bất thường, nguyên nhân tiếp theo là FET bên trong biến tần bơm có thể đã bị đánh thủng và ngắn mạch.

Theo tài liệu GF2LKB, cần thực hiện các nội dung kiểm tra tại nguyên nhân số 5 trong quy trình chẩn đoán mã lỗi GF27MA.

Chỉ thực hiện bước này theo đúng quy trình kiểm tra của mã GF27MA. Không tự đưa ra kết luận hoặc phương pháp đo khác khi chưa có tài liệu tương ứng.

Bước 6: Kết luận tình trạng biến tần bơm

Nếu tất cả các bước kiểm tra phía trên đều không phát hiện hư hỏng nhưng mã L04 GF2LKB vẫn xuất hiện, tài liệu kết luận biến tần bơm bị lỗi.

Đây là hư hỏng bên trong biến tần nên không thể tiếp tục chẩn đoán bằng quy trình kiểm tra bên ngoài được nêu trong tài liệu.

Bảng tóm tắt kiểm tra lỗi L04 GF2LKB

Hạng mục kiểm tra	Vị trí hoặc phương pháp kiểm tra	Tiêu chuẩn
Mã lỗi liên quan	Kiểm tra GF26KA và GF27MA	Nếu xuất hiện, xử lý trước
Điện trở cọc M04	Giữa M04 và cực âm giắc ắc quy phía inverter	Tối thiểu 1 MΩ
Điện trở cọc M05	Giữa M05 và cực âm giắc ắc quy phía inverter	Tối thiểu 1 MΩ
Kiểm tra sau khi phát hiện thông mạch	Ngắt INV P và INV T, đo giữa INV P và cực âm giắc ắc quy	Tối thiểu 1 MΩ
FET biến tần bơm	Kiểm tra theo nguyên nhân số 5 của mã GF27MA	Theo quy trình GF27MA
Biến tần bơm	Kết luận sau khi các bước trên đều không phát hiện lỗi	Biến tần bị lỗi bên trong

Vị trí các bộ phận liên quan trên sơ đồ mạch

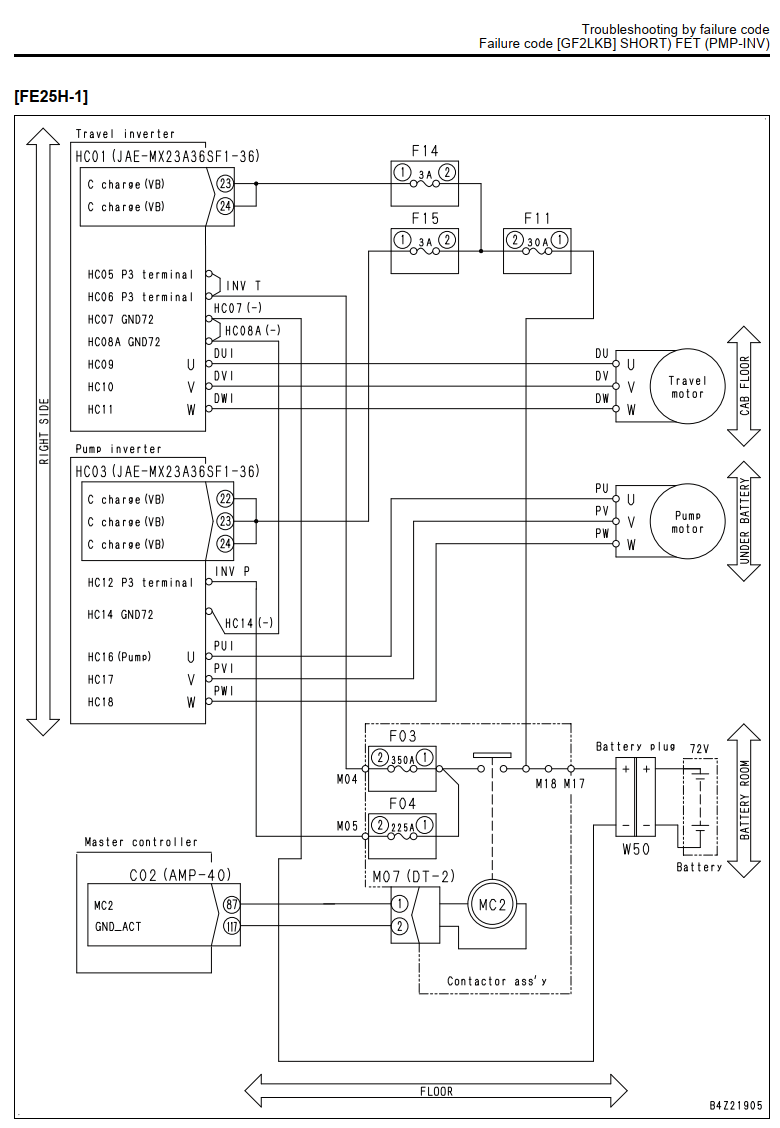

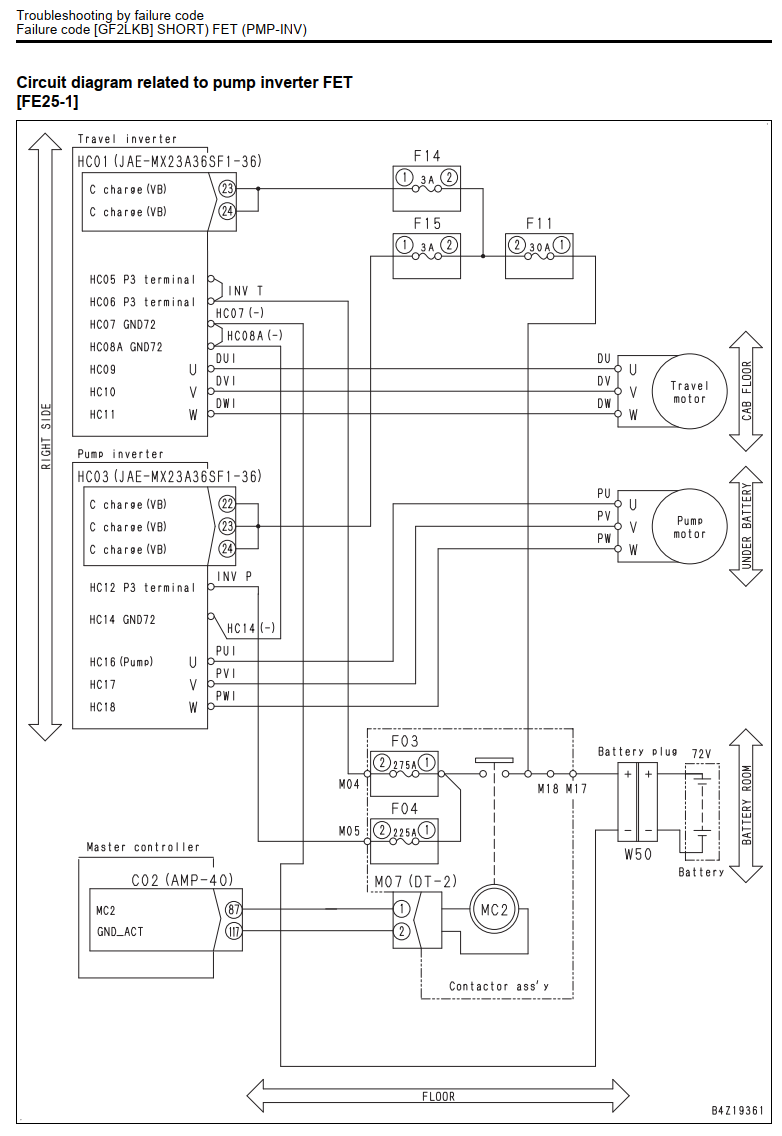

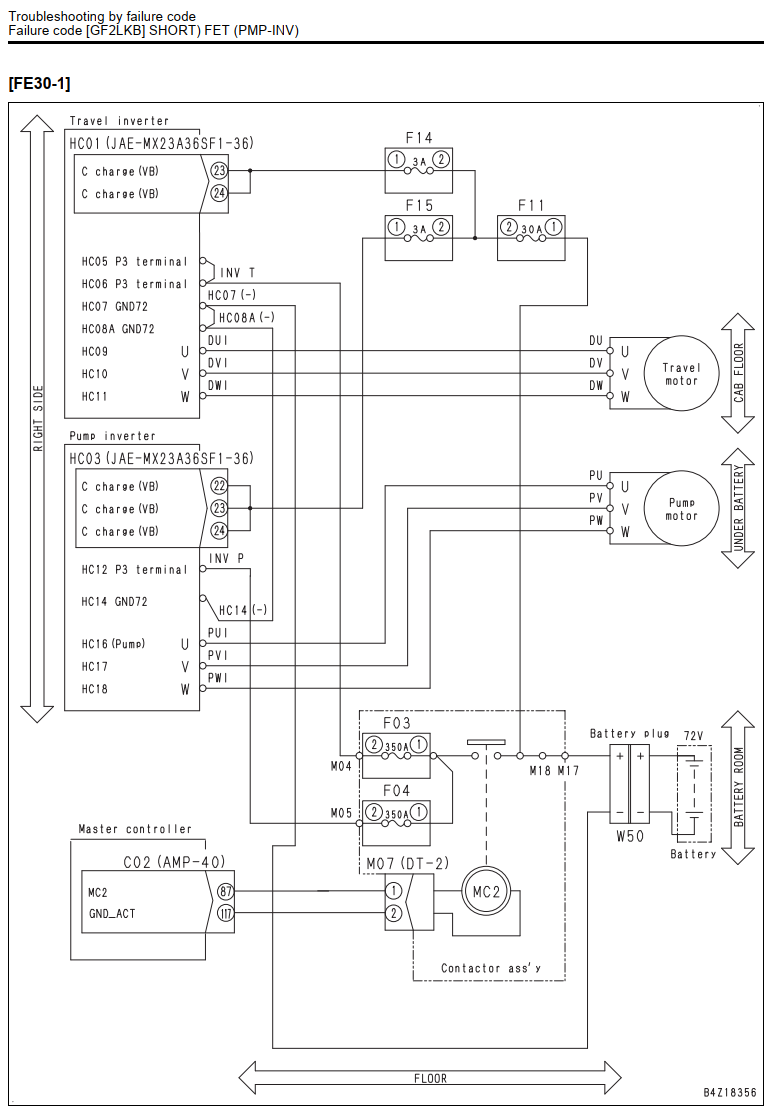

Sơ đồ mạch trong tài liệu của Komatsu FE25-1, FE25H-1 và FE30-1 thể hiện các bộ phận chính liên quan đến lỗi GF2LKB gồm:

Biến tần bơm HC03.
Đầu cực INV P.
Đầu cực INV T.
Các đầu ra PUI, PVI và PWI đến mô tơ bơm.
Cọc M04.
Cọc M05.
Cầu chì F03.
Cầu chì F04.
Contactor MC2.
Giắc ắc quy 72 V.
Bộ điều khiển chính.
Mô tơ bơm.
Biến tần di chuyển và mô tơ di chuyển.

Mặc dù sơ đồ bố trí dây dẫn của FE25-1, FE25H-1 và FE30-1 có một số khác biệt về thông số cầu chì, nguyên tắc kiểm tra lỗi GF2LKB và các điểm đo M04, M05, INV P vẫn được thể hiện tương ứng trên từng sơ đồ.

Lưu ý an toàn khi sửa lỗi GF2LKB

Đưa khóa điện về OFF trước khi kiểm tra.
Xác nhận đèn hoạt động của hệ thống đã tắt.
Ngắt giắc cắm ắc quy trước khi đo điện trở.
Chờ tối thiểu 10 phút sau khi ngắt giắc ắc quy.
Không vận hành xe khi hệ thống di chuyển, thiết bị công tác và trợ lực lái đang bị vô hiệu hóa.
Không bỏ qua các mã GF26KA hoặc GF27MA nếu chúng cùng xuất hiện.
Việc kiểm tra FET phải thực hiện theo quy trình chẩn đoán GF27MA được tài liệu chỉ định.
Nếu toàn bộ đường dây và cáp đều đạt tiêu chuẩn nhưng lỗi vẫn còn, cần xác định biến tần bơm bị lỗi bên trong.

Câu hỏi thường gặp về lỗi L04 GF2LKB

Lỗi L04 GF2LKB có làm xe nâng không di chuyển được không?

Có. Khi lỗi xuất hiện, contactor MC2 không được cho phép hoạt động. Xe không thể di chuyển, thiết bị công tác không hoạt động và hệ thống trợ lực lái PS cũng bị vô hiệu hóa.

Có thể xóa lỗi GF2LKB bằng cách tắt khóa điện không?

Điều kiện đặt lại mã lỗi là đưa khóa điện về OFF. Tuy nhiên, nếu nguyên nhân gây ngắn mạch hoặc lỗi biến tần chưa được xử lý, lỗi có thể xuất hiện trở lại sau khi bật khóa điện.

Điện trở kiểm tra tại M04 và M05 phải đạt bao nhiêu?

Điện trở giữa M04 hoặc M05 với cực âm của giắc ắc quy ở phía inverter phải đạt tối thiểu 1 MΩ.

Sau khi ngắt giắc ắc quy phải chờ bao lâu?

Theo tài liệu, cần chờ ít nhất 10 phút sau khi ngắt giắc ắc quy rồi mới tiến hành đo kiểm.

Khi lỗi GF26KA hoặc GF27MA xuất hiện cùng GF2LKB thì xử lý thế nào?

Cần thực hiện chẩn đoán và xử lý mã GF26KA hoặc GF27MA trước, sau đó mới tiếp tục kiểm tra lỗi GF2LKB.

Nếu các dây dẫn đều bình thường nhưng lỗi vẫn xuất hiện thì sao?

Nếu tất cả các bước kiểm tra đều không phát hiện hư hỏng, tài liệu xác định biến tần bơm bị lỗi bên trong và không thể tiếp tục chẩn đoán bằng quy trình kiểm tra bên ngoài.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF2LKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L04 GF2LKB – SHORT FET (PMP-INV) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 liên quan đến hiện tượng ngắn mạch FET của biến tần bơm.

Quy trình chẩn đoán cần bắt đầu bằng việc kiểm tra các mã GF26KA và GF27MA, sau đó kiểm tra đường dây INV P, cáp ắc quy tại cọc M04 và M05, kiểm tra FET theo quy trình GF27MA và cuối cùng mới kết luận tình trạng biến tần bơm.

Để đảm bảo kết quả chính xác và an toàn, cần tuân thủ đúng trình tự tắt khóa điện, chờ đèn hệ thống tắt, ngắt giắc ắc quy và chờ tối thiểu 10 phút trước khi đo kiểm.
