Hướng dẫn sửa lỗi L04 GF2MKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1

Tiêu đề SEO: Lỗi L04 GF2MKB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Mô tả SEO: Hướng dẫn kiểm tra và sửa lỗi L04 GF2MKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Quy trình đo cáp motor bơm, kiểm tra inverter bơm và các trị số tiêu chuẩn theo tài liệu Komatsu.

Từ khóa chính: lỗi L04 GF2MKB

Từ khóa liên quan: sửa lỗi GF2MKB Komatsu, lỗi inverter bơm xe nâng điện Komatsu, Komatsu FE25-1 báo lỗi L04 GF2MKB, Komatsu FE30-1 báo lỗi GF2MKB

Lỗi L04 GF2MKB trên xe nâng điện Komatsu là gì?

Lỗi L04 GF2MKB có tên đầy đủ theo tài liệu kỹ thuật là:

Failure code [GF2MKB] SHORT Upper FET (PMP-INV)

Đây là lỗi ngắn mạch FET phía trên của inverter bơm, thuộc hệ thống điều khiển motor bơm thủy lực trên các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Mức độ tác động của lỗi được xác định là L04.

Điều kiện phát hiện lỗi L04 GF2MKB

Theo tài liệu Komatsu, lỗi GF2MKB được ghi nhận khi FET bên trong inverter bơm bị hỏng và phát sinh ngắn mạch.

Bộ điều khiển phát hiện tình trạng điện áp tại đầu cực motor bơm đạt từ 80% điện áp P, tức điện áp của tụ điện mạch chính inverter, trở lên trong thời gian liên tục 50 mili giây.

Khi điều kiện này xuất hiện, hệ thống sẽ lưu mã lỗi L04 GF2MKB – SHORT Upper FET (PMP-INV).

Phản ứng của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện lỗi L04 GF2MKB, bộ điều khiển xe nâng sẽ thực hiện các biện pháp bảo vệ sau:

• Không cho phép contactor MC2 hoạt động, bằng cách dừng tín hiệu cho phép.
• Dừng tín hiệu đầu ra đến inverter bơm.
• Ngừng hoạt động của hệ thống bơm thủy lực.

Theo điều kiện khôi phục trong tài liệu, cần đưa khóa điện về vị trí OFF.

Hiện tượng của xe khi báo lỗi L04 GF2MKB

Khi mã lỗi L04 GF2MKB xuất hiện, xe nâng có thể gặp tình trạng:

• Xe không thể di chuyển.
• Thiết bị công tác không thể vận hành.
• Hệ thống trợ lực lái PS không hoạt động.

Do lỗi ảnh hưởng đồng thời đến khả năng di chuyển, nâng hạ và trợ lực lái, cần ngừng sử dụng xe để tiến hành kiểm tra.

Cách tái hiện mã lỗi GF2MKB

Để kiểm tra khả năng tái xuất hiện của mã lỗi:

1. Chuyển khóa điện sang vị trí ON.
2. Chờ từ 15 giây trở lên.
3. Theo dõi xem mã lỗi L04 GF2MKB có xuất hiện trở lại hay không.

Nguyên nhân gây lỗi L04 GF2MKB

Theo tài liệu kỹ thuật được cung cấp, lỗi L04 GF2MKB có hai nhóm nguyên nhân chính:

1. Kết nối cáp motor bơm bị lỗi hoặc có dị vật gây dẫn điện.
2. Inverter bơm bị hỏng FET và phát sinh ngắn mạch.

Quy trình kiểm tra cần được thực hiện lần lượt theo các bước dưới đây.

Bước 1: Kiểm tra cáp motor bơm

Chuẩn bị trước khi kiểm tra

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra và xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút trước khi kiểm tra hoặc tháo các đầu nối.

Không được bỏ qua thời gian chờ tối thiểu 10 phút sau khi ngắt giắc ắc quy.

Kiểm tra bằng mắt thường

Kiểm tra các đầu cực của cáp motor bơm gồm:

• PUI
• PVI
• PWI
• INV P

Quan sát xem các đầu cực có dị vật bám dính hoặc bất thường tại vị trí kết nối hay không.

Sau khi kiểm tra bằng mắt, ngắt riêng từng đầu cực PUI, PVI, PWI và INV P để tiến hành đo điện trở.

Đo điện trở cách điện của cáp motor bơm

Nếu một trong các giá trị đo không đạt tối thiểu 1 MΩ, cần kiểm tra tình trạng kết nối và cáp motor bơm tại mạch tương ứng.

Nếu cả ba phép đo đều đạt tiêu chuẩn, tiếp tục kiểm tra inverter bơm.

Bước 2: Kiểm tra inverter bơm

Chuẩn bị và ngắt đầu cực

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút.
5. Ngắt từng đầu cực PUI, PVI, PWI, INV P và HC14 (GND).

Lưu ý khi đo

Trong mỗi phép kiểm tra dưới đây, cần đảo chiều que đo của đồng hồ và đo lại.

Tài liệu yêu cầu thực hiện tổng cộng 12 lần kiểm tra, bao gồm các phép đo ở cả hai chiều cực tính của đồng hồ.

Tiêu chuẩn điện trở của inverter bơm

Mỗi phép đo phải được kiểm tra lại sau khi đảo chiều que đo đồng hồ.

Nếu giá trị điện trở không đạt mức tối thiểu 1 kΩ, có thể xác định mạch FET bên trong inverter bơm có bất thường hoặc bị ngắn mạch.

Bước 3: Kết luận tình trạng inverter bơm

Nếu không phát hiện bất thường sau toàn bộ các bước kiểm tra cáp motor bơm và đo điện trở inverter, tài liệu kết luận:

Inverter bơm bị lỗi.

Đây là hư hỏng nằm bên trong inverter nên không thể tiếp tục kiểm tra, xử lý chi tiết bằng quy trình chẩn đoán này.

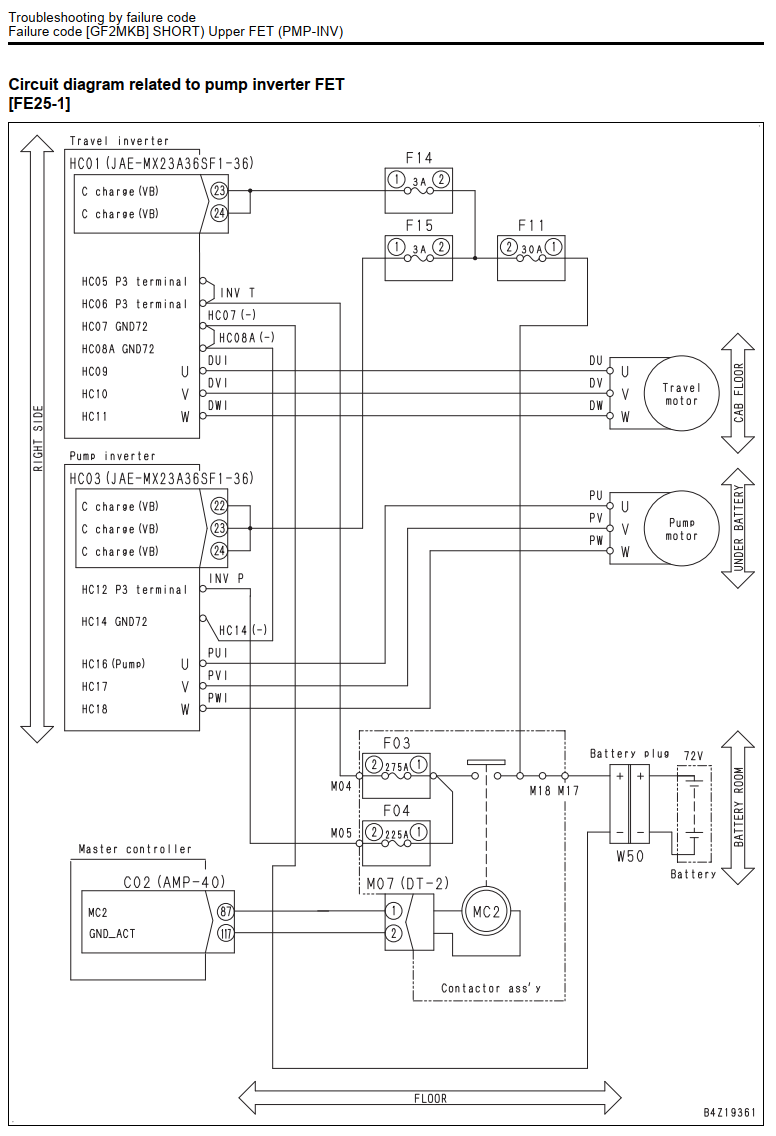

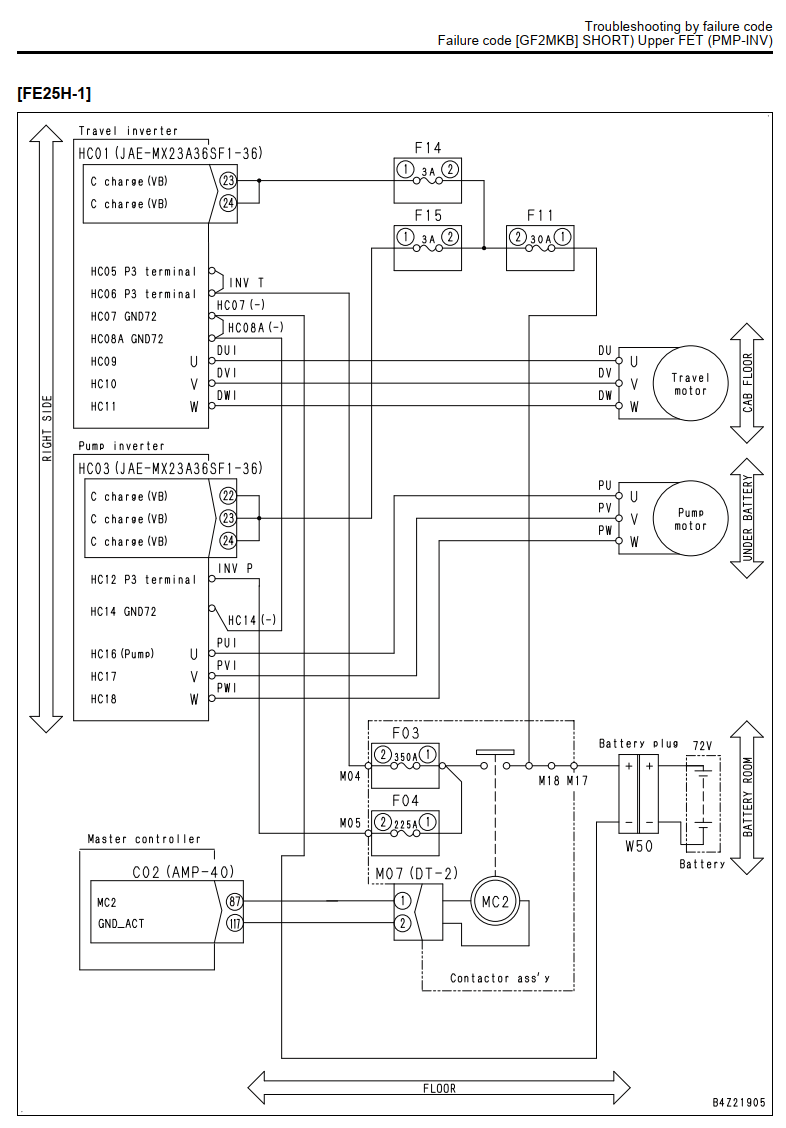

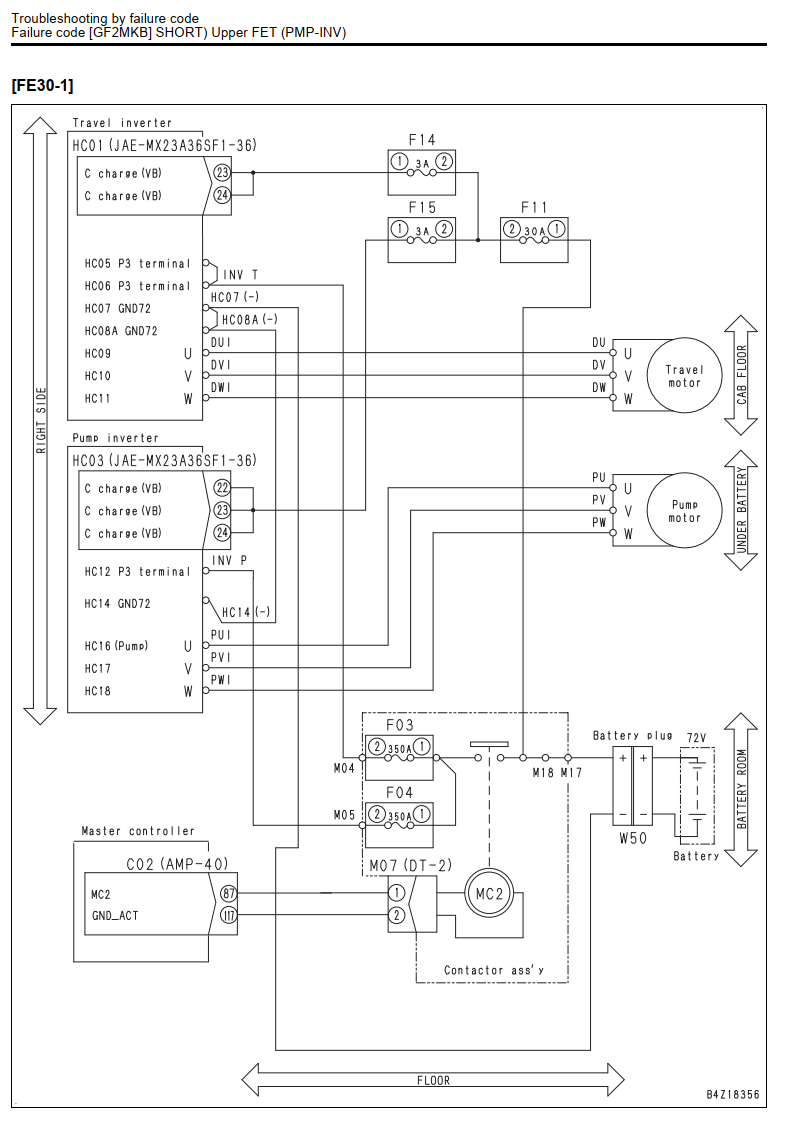

Sơ đồ mạch liên quan đến lỗi GF2MKB

Tài liệu cung cấp sơ đồ mạch inverter bơm riêng cho ba dòng xe:

• Komatsu FE25-1
• Komatsu FE25H-1
• Komatsu FE30-1

Các vị trí chính cần chú ý trên sơ đồ gồm:

• Inverter bơm HC03
• Các đầu ra PUI, PVI và PWI đến motor bơm
• Đầu cực nguồn INV P
• Điểm mass HC14
• Motor bơm
• Contactor MC2
• Bộ điều khiển chính
• Giắc ắc quy 72V

Khi kiểm tra thực tế, cần đối chiếu đúng sơ đồ tương ứng với model xe đang sửa chữa.

Bảng tóm tắt quy trình sửa lỗi L04 GF2MKB

Lưu ý khi kiểm tra lỗi GF2MKB

• Luôn đưa khóa điện về vị trí OFF trước khi tháo giắc hoặc đo điện trở.
• Chỉ ngắt giắc ắc quy sau khi đèn báo hoạt động của hệ thống đã tắt.
• Sau khi ngắt giắc ắc quy, phải chờ ít nhất 10 phút.
• Kiểm tra kỹ dị vật tại các đầu cực PUI, PVI, PWI và INV P.
• Khi đo inverter, phải đảo chiều que đo ở từng phép thử.
• Tổng cộng cần thực hiện 12 lần đo đối với sáu cặp đầu cực.
• Phải đối chiếu đúng sơ đồ điện của FE25-1, FE25H-1 hoặc FE30-1.
• Nếu toàn bộ dây dẫn và trị số đo đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện, tài liệu xác định inverter bơm bị hỏng bên trong và không thể tiếp tục chẩn đoán nội bộ.

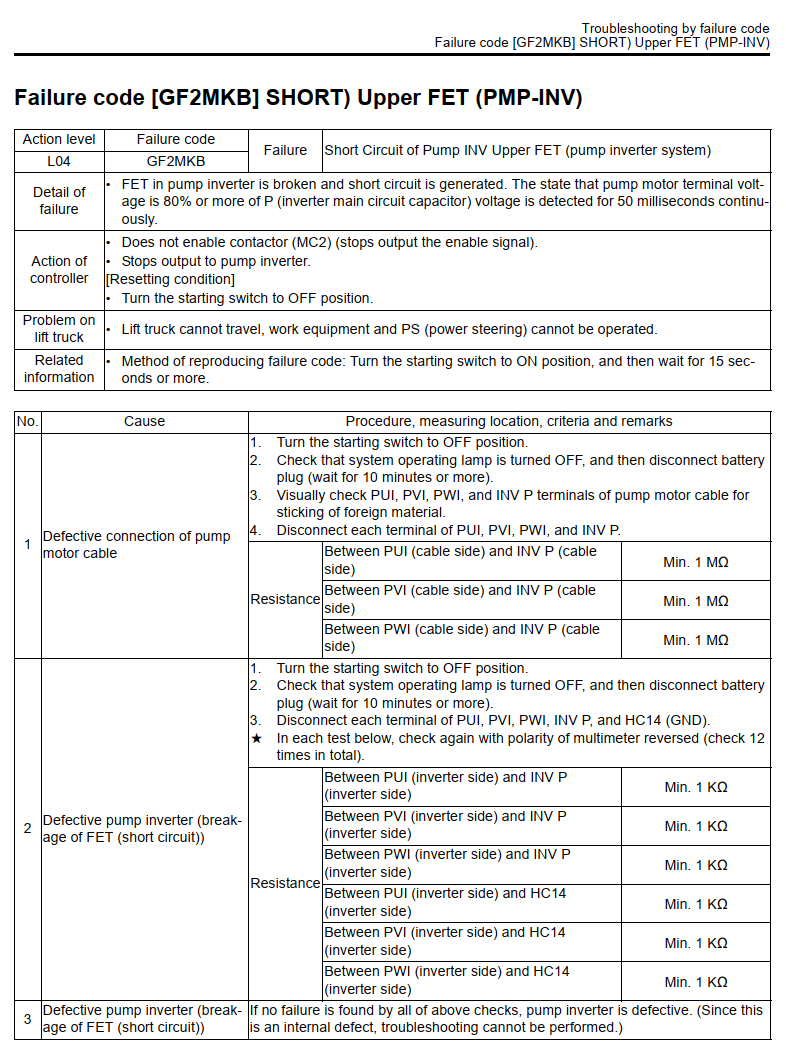

Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 GF2MKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Kết luận

Lỗi L04 GF2MKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ngắn mạch FET phía trên của inverter bơm. Khi xảy ra lỗi, bộ điều khiển dừng contactor MC2 và ngắt đầu ra inverter bơm, khiến xe không thể di chuyển, thiết bị công tác và hệ thống trợ lực lái không hoạt động.

Quá trình sửa lỗi cần bắt đầu bằng việc kiểm tra cáp motor bơm, đo điện trở cách điện giữa PUI, PVI, PWI với INV P, sau đó kiểm tra điện trở của inverter với cả hai chiều que đo. Nếu các mạch bên ngoài đều đạt tiêu chuẩn nhưng lỗi vẫn còn, inverter bơm được xác định bị hỏng bên trong.
