Hướng dẫn sửa lỗi L04 GF2NKB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1
hướng dẫn sửa lỗi L04 GF2NKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1
Lỗi L04 GF2NKB là mã lỗi liên quan đến hiện tượng ngắn mạch FET dưới của bộ biến tần bơm trên xe nâng điện Komatsu. Khi mã lỗi này xuất hiện, xe không thể di chuyển, thiết bị công tác không hoạt động và hệ thống trợ lực lái PS cũng bị vô hiệu hóa.
Bài viết dưới đây hướng dẫn cách kiểm tra và xử lý lỗi L04 GF2NKB dựa theo tài liệu sửa chữa dành cho các dòng xe:
- Xe nâng điện 2.5 tấn Komatsu FE25-1.
- Xe nâng điện 2.5 tấn Komatsu FE25H-1.
- Xe nâng điện 3 tấn Komatsu FE30-1.
Lỗi L04 GF2NKB là gì?
Tên lỗi đầy đủ trong tài liệu là:
L04 GF2NKB – SHORT: Lower FET (PMP-INV)
Nội dung lỗi được mô tả là:
Ngắn mạch FET dưới của bộ biến tần bơm – Short Circuit of Travel INV Lower FET (pump inverter system).
Lỗi được phát hiện khi FET trong bộ biến tần bơm bị hỏng và phát sinh ngắn mạch. Bộ điều khiển xác định lỗi khi điện áp tại đầu cực mô tơ bơm bằng hoặc thấp hơn 12% điện áp P3, tức điện áp tụ điện mạch chính của bộ biến tần, liên tục trong 50 mili giây.
Hiện tượng khi xe báo lỗi L04 GF2NKB
Khi phát hiện lỗi L04 GF2NKB, bộ điều khiển thực hiện các biện pháp bảo vệ sau:
- Không cho phép công tắc tơ MC2 hoạt động bằng cách ngắt tín hiệu cho phép.
- Dừng tín hiệu đầu ra tới bộ biến tần bơm.
- Yêu cầu đưa khóa điện về vị trí OFF để khôi phục trạng thái.
Khi đó, xe nâng có những biểu hiện sau:
- Xe không thể di chuyển.
- Thiết bị công tác không thể hoạt động.
- Hệ thống trợ lực lái PS không thể hoạt động.
Cách tái hiện mã lỗi L04 GF2NKB
Theo tài liệu, có thể kiểm tra khả năng xuất hiện lại mã lỗi bằng cách:
- Bật khóa điện sang vị trí ON.
- Chờ ít nhất 15 giây.
- Quan sát màn hình và kiểm tra xem mã lỗi L04 GF2NKB có xuất hiện trở lại hay không.
Mã lỗi này cũng có thể được phát hiện khi cáp mô tơ bơm bị tuột hoặc mất kết nối.
Nếu các mã lỗi GF22KA, GF23KA và GF24KA xuất hiện cùng lúc, cần kiểm tra theo thứ tự mã lỗi hiển thị trên màn hình.
Nguyên nhân gây lỗi L04 GF2NKB
Theo tài liệu sửa chữa, lỗi L04 GF2NKB có thể xuất phát từ ba nhóm nguyên nhân chính:
- Cáp mô tơ bơm bị ngắn mạch.
- Bộ biến tần bơm bị hỏng do FET bị đánh thủng hoặc ngắn mạch.
- Bộ biến tần bơm bị hỏng bên trong.
Việc kiểm tra cần được thực hiện lần lượt theo đúng trình tự để xác định chính xác nguyên nhân.
Lưu ý an toàn trước khi kiểm tra
Trước khi tháo đầu nối hoặc đo điện trở, cần thực hiện đầy đủ các bước sau:
- Đưa khóa điện về vị trí OFF.
- Kiểm tra và bảo đảm đèn báo hệ thống đã tắt.
- Chờ ít nhất 10 phút.
- Sau thời gian chờ, ngắt giắc cắm bình điện.
- Chỉ tiến hành tháo đầu nối và đo kiểm khi nguồn điện đã được ngắt hoàn toàn.
Không được bỏ qua thời gian chờ ít nhất 10 phút vì trong mạch chính của bộ biến tần có tụ điện P3.
Quy trình kiểm tra và sửa lỗi L04 GF2NKB
Bước 1: Kiểm tra cáp mô tơ bơm có bị ngắn mạch hay không
Trước tiên, đưa khóa điện về OFF. Kiểm tra đèn báo hệ thống đã tắt, chờ ít nhất 10 phút rồi ngắt giắc cắm bình điện.
Kiểm tra trực quan các đầu cực sau của cáp mô tơ bơm:
- PUI.
- PVI.
- PWI.
- HC14.
Quan sát xem các đầu cực có bị bám dị vật, tiếp xúc với vật dẫn điện hoặc xuất hiện dấu hiệu bất thường hay không. Nếu phát hiện dị vật, cần loại bỏ và làm sạch vị trí đầu nối.
Sau đó, tháo riêng từng đầu cực PUI, PVI, PWI và INV P để tiến hành đo điện trở cách điện.
Các giá trị tiêu chuẩn theo tài liệu:
- Giữa PUI phía cáp và INV P phía cáp: tối thiểu 1 MΩ.
- Giữa PVI phía cáp và INV P phía cáp: tối thiểu 1 MΩ.
- Giữa PWI phía cáp và HC14 phía cáp: tối thiểu 1 MΩ.
Nếu điện trở đo được thấp hơn giá trị tiêu chuẩn, cáp mô tơ bơm có khả năng bị ngắn mạch. Cần sửa chữa hoặc thay thế phần cáp bị hỏng trước khi tiếp tục vận hành xe.
Bước 2: Kiểm tra FET của bộ biến tần bơm
Nếu cáp mô tơ bơm đạt tiêu chuẩn, tiếp tục kiểm tra bộ biến tần bơm.
Thực hiện theo trình tự:
- Đưa khóa điện về vị trí OFF.
- Kiểm tra đèn báo hệ thống đã tắt.
- Chờ ít nhất 10 phút rồi ngắt giắc cắm bình điện.
- Tháo riêng từng đầu nối PUI, PVI, PWI, INV P và HC14 (GND).
Tiến hành đo điện trở giữa các đầu cực phía bộ biến tần. Với mỗi phép đo bên dưới, phải đảo cực hai que đo của đồng hồ vạn năng và kiểm tra lại. Tổng cộng thực hiện 12 phép đo.
Giá trị kiểm tra tiêu chuẩn:
- Giữa PUI phía bộ biến tần và INV P phía bộ biến tần: tối thiểu 1 kΩ.
- Giữa PVI phía bộ biến tần và INV P phía bộ biến tần: tối thiểu 1 kΩ.
- Giữa PWI phía bộ biến tần và INV P phía bộ biến tần: tối thiểu 1 kΩ.
- Giữa PUI phía bộ biến tần và HC14 phía bộ biến tần: tối thiểu 1 kΩ.
- Giữa PVI phía bộ biến tần và HC14 phía bộ biến tần: tối thiểu 1 kΩ.
- Giữa PWI phía bộ biến tần và HC14 phía bộ biến tần: tối thiểu 1 kΩ.
Nếu một trong các giá trị điện trở thấp hơn tiêu chuẩn, bộ biến tần bơm có thể đã bị hỏng do FET bị đánh thủng hoặc ngắn mạch.
Bước 3: Kết luận tình trạng bộ biến tần bơm
Nếu không phát hiện hư hỏng sau toàn bộ các bước kiểm tra cáp và đo điện trở FET nêu trên, tài liệu kết luận bộ biến tần bơm bị lỗi bên trong.
Do đây là hư hỏng nội bộ của bộ biến tần nên không thể tiếp tục xác định nguyên nhân bằng quy trình kiểm tra bên ngoài trong tài liệu này.
Bảng thông số kiểm tra nhanh lỗi L04 GF2NKB
| Vị trí đo | Phía kiểm tra | Giá trị tiêu chuẩn |
|---|---|---|
| PUI – INV P | Phía cáp | Tối thiểu 1 MΩ |
| PVI – INV P | Phía cáp | Tối thiểu 1 MΩ |
| PWI – HC14 | Phía cáp | Tối thiểu 1 MΩ |
| PUI – INV P | Phía bộ biến tần | Tối thiểu 1 kΩ |
| PVI – INV P | Phía bộ biến tần | Tối thiểu 1 kΩ |
| PWI – INV P | Phía bộ biến tần | Tối thiểu 1 kΩ |
| PUI – HC14 | Phía bộ biến tần | Tối thiểu 1 kΩ |
| PVI – HC14 | Phía bộ biến tần | Tối thiểu 1 kΩ |
| PWI – HC14 | Phía bộ biến tần | Tối thiểu 1 kΩ |
Lưu ý: Sáu phép đo phía bộ biến tần phải được thực hiện theo cả hai chiều que đo, tổng cộng 12 lần đo.

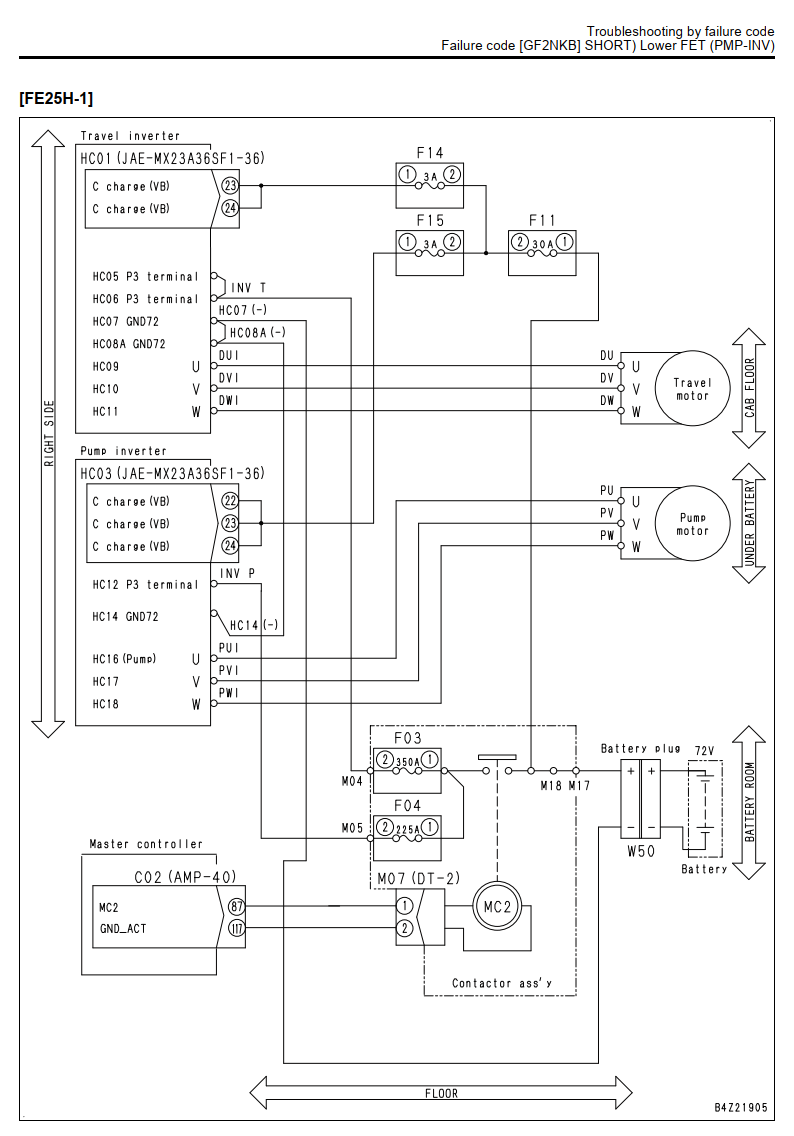

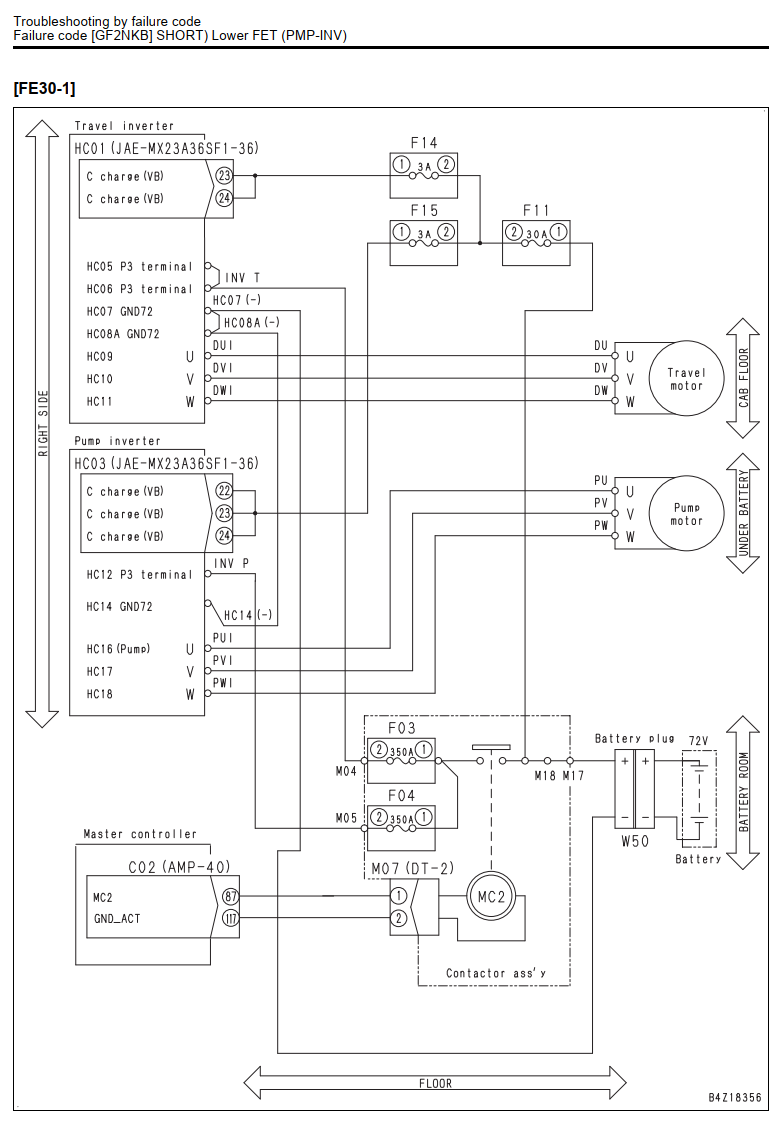

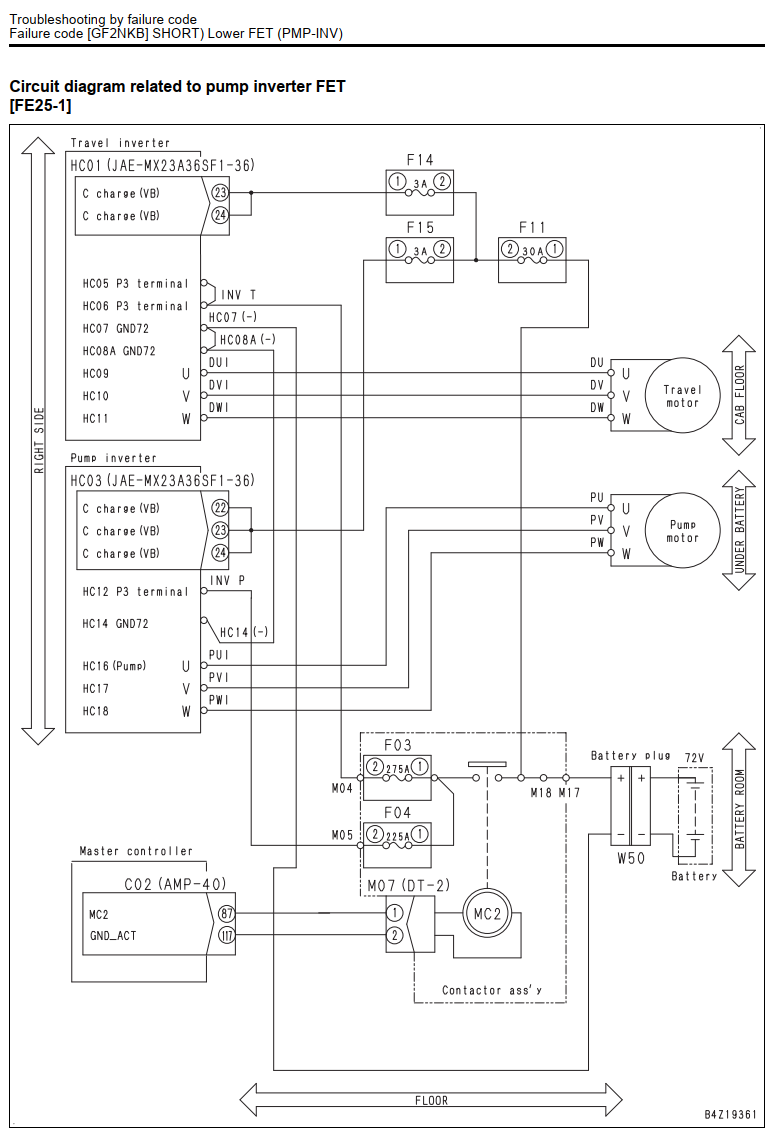

Sơ đồ mạch liên quan đến lỗi GF2NKB
Tài liệu cung cấp sơ đồ mạch riêng cho các dòng Komatsu FE25-1, FE25H-1 và FE30-1. Các thành phần chính liên quan đến quá trình kiểm tra gồm:
- Bộ biến tần di chuyển.
- Bộ biến tần bơm.
- Mô tơ bơm với các đường PU, PV và PW.
- Các đầu cực PUI, PVI và PWI.
- Đầu cực INV P.
- Điểm mass HC14.
- Bộ điều khiển chính.
- Công tắc tơ MC2.
- Cụm cầu chì F03 và F04.
- Giắc bình điện 72V.
Khi kiểm tra thực tế, cần đối chiếu đúng sơ đồ của từng model xe để xác định chính xác đầu nối và vị trí đo.
Tóm tắt cách xử lý lỗi L04 GF2NKB
Quy trình kiểm tra lỗi L04 GF2NKB có thể tóm tắt như sau:
- Tắt khóa điện và chờ ít nhất 10 phút.
- Ngắt giắc cắm bình điện.
- Kiểm tra đầu cực PUI, PVI, PWI và HC14 có bám dị vật hay không.
- Đo điện trở cách điện của cáp mô tơ bơm, tiêu chuẩn tối thiểu 1 MΩ.
- Đo sáu cặp đầu cực phía bộ biến tần theo cả hai chiều que đo, tiêu chuẩn tối thiểu 1 kΩ.
- Nếu cáp không đạt tiêu chuẩn, sửa chữa hoặc thay thế cáp bị hỏng.
- Nếu kết quả đo phía bộ biến tần không đạt tiêu chuẩn, xác định FET của bộ biến tần bơm bị đánh thủng hoặc ngắn mạch.
- Nếu toàn bộ phép đo đều đạt nhưng lỗi vẫn xuất hiện, xác định bộ biến tần bơm bị lỗi bên trong.

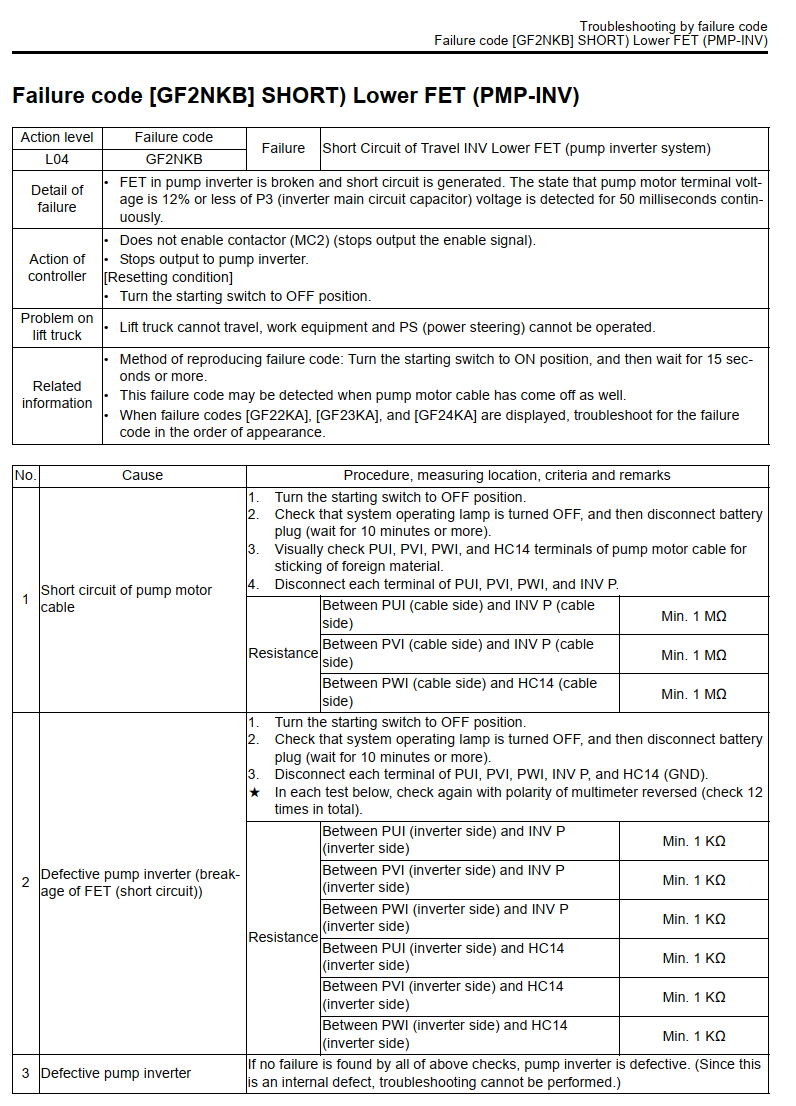

Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 GF2NKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1
Kết luận
Lỗi L04 GF2NKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi nghiêm trọng liên quan đến mạch FET của bộ biến tần bơm. Khi lỗi xuất hiện, xe không thể di chuyển, thiết bị công tác và hệ thống trợ lực lái PS đều không hoạt động.
Để xác định đúng nguyên nhân, cần kiểm tra lần lượt cáp mô tơ bơm, đo điện trở giữa các đầu cực phía cáp và kiểm tra FET phía bộ biến tần. Đặc biệt, phải tắt khóa điện, chờ tối thiểu 10 phút và ngắt giắc bình điện trước khi tháo đầu nối hoặc thực hiện phép đo.
