Lỗi L03 GF2QKR xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi L03 GF2QKR trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 GF2QKR có tên đầy đủ trong tài liệu kỹ thuật là ABNL CAN COMM. (PMP-INV) – Pump INV CAN Discon, nghĩa là lỗi bất thường truyền thông CAN liên quan đến inverter bơm.

Mã lỗi này có thể xuất hiện trên các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Khi lỗi L03 GF2QKR xuất hiện, hệ thống điều khiển không chấp nhận lệnh vận hành bộ công tác, khiến chức năng nâng hạ không thể hoạt động. Dưới đây là nguyên nhân và quy trình kiểm tra theo đúng tài liệu kỹ thuật được cung cấp.

1. Lỗi L03 GF2QKR là gì?

Theo tài liệu, lỗi L03 GF2QKR – ABNL CAN COMM. (PMP-INV) được ghi nhận khi inverter bơm không thể nhận dữ liệu truyền thông CAN thông thường từ bộ điều khiển chính trong 10 lần liên tiếp, tính từ thời điểm 3 giây sau khi khởi động.

Thông tin chính của mã lỗi:

  • Cấp độ cảnh báo: L03
  • Mã lỗi: GF2QKR
  • Tên lỗi: ABNL CAN COMM. (PMP-INV)
  • Nội dung: Pump INV CAN Discon – mất kết nối truyền thông CAN của inverter bơm
  • Hệ thống liên quan: Inverter bơm và đường truyền CAN 1

2. Hiện tượng khi xe báo lỗi L03 GF2QKR

Khi mã lỗi L03 GF2QKR xuất hiện, bộ điều khiển sẽ không chấp nhận lệnh vận hành bộ công tác.

Xe có thể gặp các hiện tượng sau:

  • Bộ công tác không thể vận hành.
  • Chức năng nâng hạ hàng không hoạt động.
  • Hệ thống lái trợ lực PS vẫn có thể hoạt động.
  • Màn hình xe hiển thị mã lỗi GF2QKR.

Để thiết lập lại hệ thống, tài liệu yêu cầu đưa công tắc khởi động về vị trí OFF.

3. Cách tái hiện lỗi L03 GF2QKR

Phương pháp tái hiện mã lỗi được nêu trong tài liệu như sau:

  1. Chuyển công tắc khởi động sang vị trí ON.
  2. Chờ khoảng 3 giây.
  3. Kiểm tra xem màn hình có hiển thị lại lỗi GF2QKR hay không.

Tài liệu cũng lưu ý:

  • Nếu dây điện truyền thông CAN bị hở mạch, lỗi inverter không hiển thị trên màn hình nhưng mã lỗi DBNFKR sẽ xuất hiện.
  • Do mã GF2QKR được truyền về bằng đường truyền CAN, việc mã lỗi này xuất hiện cho thấy đường truyền CAN không bị hở mạch hoặc chập mạch hoàn toàn.

4. Nguyên nhân gây lỗi L03 GF2QKR

Theo tài liệu kỹ thuật, lỗi L03 GF2QKR có thể xuất phát từ ba nhóm nguyên nhân chính:

4.1. Hệ thống truyền thông CAN bị lỗi

Hệ thống truyền thông CAN giữa bộ điều khiển chính, inverter di chuyển và inverter bơm có thể hoạt động không bình thường.

Đối với nguyên nhân này, tài liệu yêu cầu thực hiện kiểm tra theo các nguyên nhân từ 1 đến 4 trong quy trình xử lý mã lỗi GF1QKR.

4.2. Inverter di chuyển bị lỗi

Inverter di chuyển có thể làm ảnh hưởng đến hoạt động truyền thông CAN và khiến inverter bơm không nhận được dữ liệu thông thường từ bộ điều khiển chính.

Để xác định nguyên nhân này, cần ngắt giắc nối HC01 của inverter di chuyển và kiểm tra lại mã lỗi theo đúng quy trình.

4.3. Inverter bơm bị lỗi

Nếu không phát hiện bất thường ở hệ thống truyền thông CAN và inverter di chuyển, nguyên nhân còn lại là inverter bơm bị lỗi bên trong.

Theo tài liệu, đây là lỗi nội bộ inverter nên không thể thực hiện kiểm tra chi tiết bên trong bằng quy trình chẩn đoán thông thường.

5. Quy trình kiểm tra và sửa lỗi L03 GF2QKR

Bước 1: Kiểm tra hệ thống truyền thông CAN

Thực hiện kiểm tra các nguyên nhân từ 1 đến 4 trong quy trình chẩn đoán mã lỗi GF1QKR theo hướng dẫn của tài liệu sửa chữa.

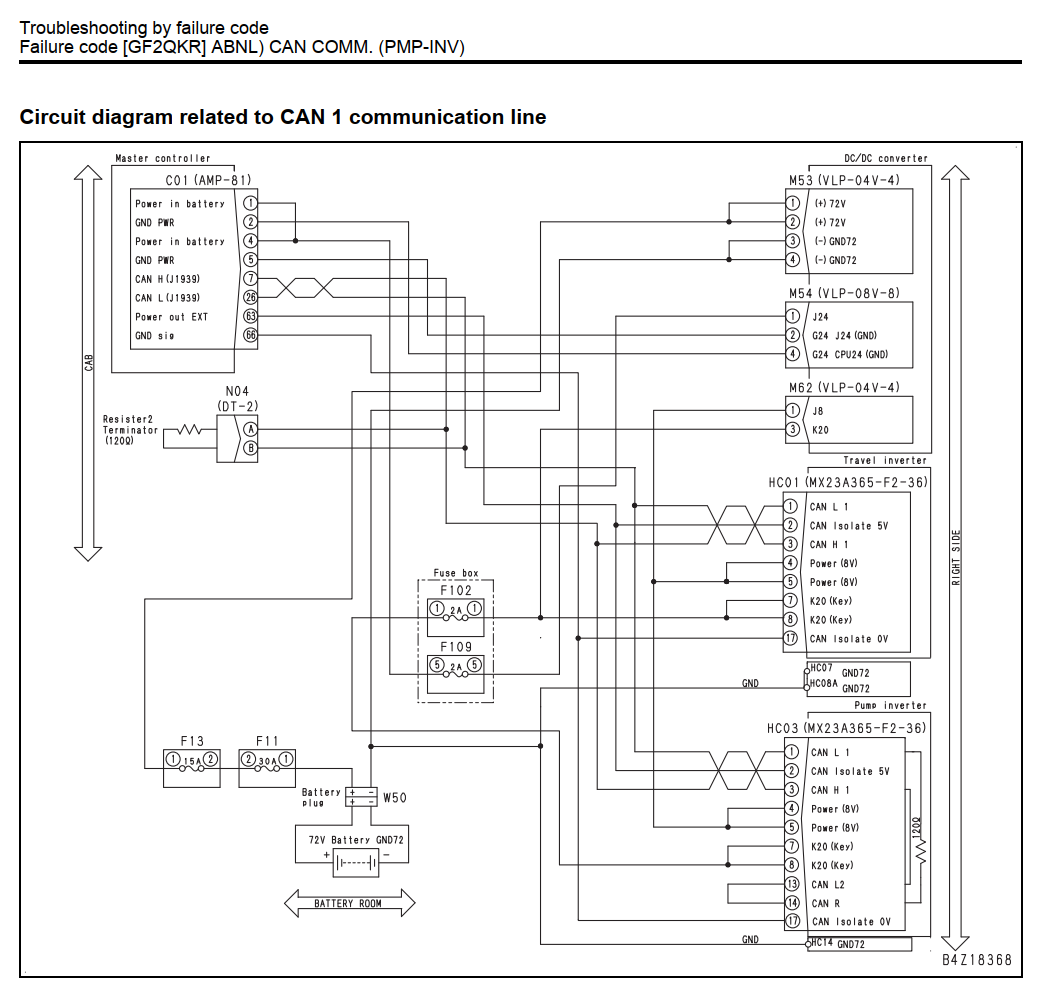

Sơ đồ mạch cho thấy đường truyền CAN 1 liên kết những bộ phận chính sau:

  • Bộ điều khiển chính C01
  • Điện trở kết thúc N04 có giá trị 120Ω
  • Inverter di chuyển qua giắc HC01
  • Inverter bơm qua giắc HC03
  • Bộ chuyển đổi DC/DC
  • Hộp cầu chì và nguồn điện ắc quy 72V

Nếu mã lỗi GF1QKR cũng đồng thời xuất hiện, tiếp tục kiểm tra inverter di chuyển theo quy trình dưới đây.

Bước 2: Tắt nguồn xe

Chuyển công tắc khởi động về vị trí OFF.

Bước 3: Ngắt giắc ắc quy

Kiểm tra và bảo đảm đèn báo hoạt động của hệ thống đã tắt hoàn toàn. Sau đó ngắt giắc ắc quy và chờ ít nhất 10 phút.

Không được thực hiện thao tác tiếp theo khi đèn báo hoạt động của hệ thống chưa tắt.

Bước 4: Ngắt giắc HC01 của inverter di chuyển

Sau khi đã ngắt nguồn và chờ đủ thời gian quy định, tháo giắc nối HC01 khỏi inverter di chuyển.

Bước 5: Kết nối lại giắc ắc quy

Kết nối lại giắc ắc quy sau khi giắc HC01 của inverter di chuyển đã được ngắt.

Bước 6: Bật công tắc khởi động

Chuyển công tắc khởi động sang vị trí ON, sau đó kiểm tra mã lỗi hiển thị trên màn hình.

Khi giắc HC01 đang được ngắt, có thể bỏ qua các mã lỗi khác và chỉ tập trung kiểm tra xem mã GF2QKR còn xuất hiện hay không.

Bước 7: Đánh giá kết quả kiểm tra

Có hai trường hợp:

Trường hợp 1: Lỗi GF2QKR không còn hiển thị

Nếu mã GF2QKR không xuất hiện khi giắc HC01 đã được ngắt, tài liệu xác định inverter di chuyển bị lỗi.

Biện pháp sửa chữa: Thay inverter di chuyển.

Trường hợp 2: Lỗi GF2QKR vẫn tiếp tục hiển thị

Nếu đã thực hiện các bước kiểm tra phía trên nhưng không phát hiện lỗi, tài liệu xác định inverter bơm bị lỗi.

Biện pháp sửa chữa: Thay inverter bơm.

Do đây là hư hỏng bên trong inverter bơm, tài liệu cho biết không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra thông thường.

6. Tóm tắt trình tự xử lý lỗi L03 GF2QKR

Quy trình kiểm tra có thể tóm tắt như sau:

  1. Kiểm tra hệ thống truyền thông CAN theo quy trình mã GF1QKR.
  2. Nếu GF1QKR cũng xuất hiện, đưa công tắc khởi động về OFF.
  3. Chờ đèn báo hoạt động của hệ thống tắt hoàn toàn.
  4. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
  5. Ngắt giắc HC01 của inverter di chuyển.
  6. Kết nối lại giắc ắc quy.
  7. Bật công tắc khởi động sang ON.
  8. Kiểm tra lại mã GF2QKR.
  9. Nếu GF2QKR biến mất, thay inverter di chuyển.
  10. Nếu không phát hiện lỗi ở các bước trên, thay inverter bơm.

7. Lưu ý khi kiểm tra lỗi GF2QKR

Trong quá trình kiểm tra, cần tuân thủ chính xác trình tự trong tài liệu:

  • Luôn chuyển công tắc khởi động về OFF trước khi ngắt giắc.
  • Xác nhận đèn báo hoạt động của hệ thống đã tắt.
  • Sau khi ngắt giắc ắc quy, phải chờ ít nhất 10 phút.
  • Chỉ tháo giắc HC01 sau khi đã thực hiện đầy đủ bước ngắt nguồn.
  • Khi HC01 đang được ngắt, bỏ qua các mã lỗi khác và tập trung xác định trạng thái của mã GF2QKR.
  • Không tự ý tháo hoặc sửa chữa bên trong inverter bơm vì tài liệu xác định đây là lỗi nội bộ không thể chẩn đoán theo quy trình thông thường.

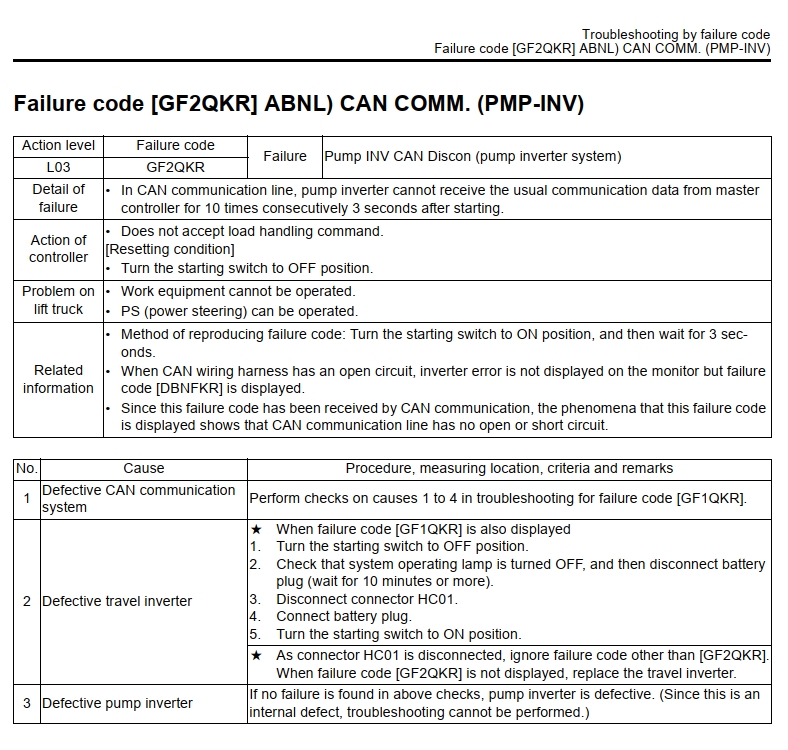

8. Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 GF2QKR trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1



9. Kết luận

Lỗi L03 GF2QKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi truyền thông CAN của inverter bơm. Khi lỗi xuất hiện, bộ công tác không thể vận hành nhưng hệ thống lái trợ lực PS vẫn có thể hoạt động.

Ba nguyên nhân được tài liệu xác định gồm hệ thống truyền thông CAN bị lỗi, inverter di chuyển bị lỗi hoặc inverter bơm bị lỗi. Việc ngắt giắc HC01 và kiểm tra lại mã GF2QKR giúp phân biệt hư hỏng của inverter di chuyển với inverter bơm.

Quá trình kiểm tra liên quan đến hệ thống điện và inverter của xe nâng. Vì vậy, các bước ngắt nguồn, chờ đèn báo tắt và chờ tối thiểu 10 phút sau khi tháo giắc ắc quy phải được thực hiện đúng theo tài liệu kỹ thuật.
