Hướng dẫn sửa lỗi L04 GF30KB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1
hướng dẫn sửa lỗi L04 GF30KB trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1
Lỗi L04 GF30KB là lỗi ngắn mạch mô tơ di chuyển thuộc hệ thống biến tần di chuyển. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.
Khi lỗi L04 GF30KB xảy ra, bộ điều khiển sẽ ngừng tín hiệu đầu ra tới biến tần di chuyển. Vì vậy, xe nâng không thể di chuyển mặc dù hệ thống đã được bật.
Thông tin mã lỗi L04 GF30KB
- Cấp độ cảnh báo: L04
- Mã lỗi: GF30KB
- Tên lỗi: Short Circuit of Travel Motor
- Tên tiếng Việt: Ngắn mạch mô tơ di chuyển
- Hệ thống liên quan: Biến tần di chuyển
- Model áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1
Hiện tượng của lỗi L04 GF30KB
Theo tài liệu kỹ thuật, khi vặn khóa điện sang vị trí ON, nếu xuất hiện dòng điện bất thường trong mạch mô tơ di chuyển từ 100 A trở lên trong 3 lần liên tiếp, bộ điều khiển sẽ ghi nhận mã lỗi L04 GF30KB.
Khi phát hiện lỗi, hệ thống có các biểu hiện sau:
- Bộ điều khiển dừng tín hiệu đầu ra tới biến tần di chuyển.
- Xe nâng không thể tiến hoặc lùi.
- Mã lỗi L04 GF30KB xuất hiện trên màn hình hiển thị.
Để tái hiện và kiểm tra mã lỗi, vặn khóa điện sang vị trí ON.
Cách khôi phục hệ thống khi xuất hiện lỗi
Điều kiện đặt lại mã lỗi theo tài liệu là:
- Vặn khóa điện về vị trí OFF.
- Kiểm tra và sửa chữa nguyên nhân gây lỗi.
- Bật lại khóa điện để kiểm tra hoạt động của xe.
Nếu lỗi vẫn xuất hiện, cần tiếp tục kiểm tra dây điện, đầu cực, biến tần và mô tơ di chuyển theo trình tự dưới đây.
Nguyên nhân gây lỗi L04 GF30KB
Tài liệu kỹ thuật đưa ra bốn nhóm nguyên nhân chính:
- Dây cáp mô tơ di chuyển bị ngắn mạch.
- Đầu cực cáp mô tơ di chuyển tiếp xúc không tốt.
- Biến tần di chuyển bị hỏng hoặc ngắn mạch tại đầu cực mô tơ.
- Mô tơ di chuyển bị hỏng.
Quy trình kiểm tra và sửa lỗi L04 GF30KB
1. Kiểm tra dây cáp mô tơ di chuyển
Dây dẫn bên trong cáp mô tơ có thể bị lộ do lớp vỏ cách điện cọ xát hoặc bị hư hỏng, gây ra hiện tượng ngắn mạch.
Thực hiện kiểm tra như sau:
- Vặn khóa điện về vị trí OFF.
- Xác nhận đèn báo hoạt động của hệ thống đã tắt.
- Chờ ít nhất 10 phút rồi mới ngắt giắc cắm ắc quy.
- Tháo từng đầu cực DUI, DVI, DWI, DU, DV và DW.
- Lấy cáp mô tơ di chuyển ra để kiểm tra.
- Kiểm tra dây dẫn bên trong có bị lộ do lớp vỏ cọ xát hoặc bị hư hỏng hay không.
Nếu phát hiện lớp cách điện bị hỏng hoặc dây dẫn bị lộ, cần xử lý hoặc thay thế dây cáp mô tơ di chuyển phù hợp.
2. Kiểm tra đầu cực cáp mô tơ di chuyển
Đầu cực cáp mô tơ tiếp xúc không tốt cũng có thể làm phát sinh lỗi L04 GF30KB.
Kiểm tra bằng mắt thường các đầu cực pha U, V và W tại cả hai vị trí:
- Phía biến tần di chuyển.
- Phía mô tơ di chuyển.
Quan sát xem các đầu cực có bị bám hoặc kẹt dị vật hay không. Nếu phát hiện dị vật, cần loại bỏ và làm sạch đầu cực trước khi lắp lại.
Các đầu cực liên quan gồm:
| Phía biến tần di chuyển | Phía mô tơ di chuyển |
|---|---|
| DUI | DU – pha U |
| DVI | DV – pha V |
| DWI | DW – pha W |
3. Kiểm tra biến tần di chuyển
Nếu dây cáp và các đầu cực không có dấu hiệu bất thường, tiếp tục kiểm tra khả năng ngắn mạch tại đầu cực mô tơ của biến tần di chuyển.
Trình tự thực hiện:
- Vặn khóa điện về vị trí OFF.
- Xác nhận đèn báo hoạt động của hệ thống đã tắt.
- Chờ ít nhất 10 phút rồi mới ngắt giắc cắm ắc quy.
- Tháo riêng từng đầu cực DUI, DVI và DWI.
- Đo điện trở giữa các đầu cực phía biến tần.
Tiêu chuẩn điện trở theo tài liệu:
| Vị trí đo điện trở | Giá trị tiêu chuẩn |
| Giữa DUI và DVI phía biến tần | Tối thiểu 1 MΩ |
| Giữa DVI và DWI phía biến tần | Tối thiểu 1 MΩ |
| Giữa DWI và DUI phía biến tần | Tối thiểu 1 MΩ |
Nếu đo thấy thông mạch hoặc giá trị không đạt tiêu chuẩn tối thiểu nêu trên, cần thay biến tần di chuyển.
4. Kiểm tra mô tơ di chuyển
Nếu đã kiểm tra dây cáp, các đầu cực và biến tần di chuyển nhưng không phát hiện bất thường, nguyên nhân còn lại theo tài liệu là mô tơ di chuyển bị hỏng.
Biện pháp xử lý:
- Thay mô tơ di chuyển.

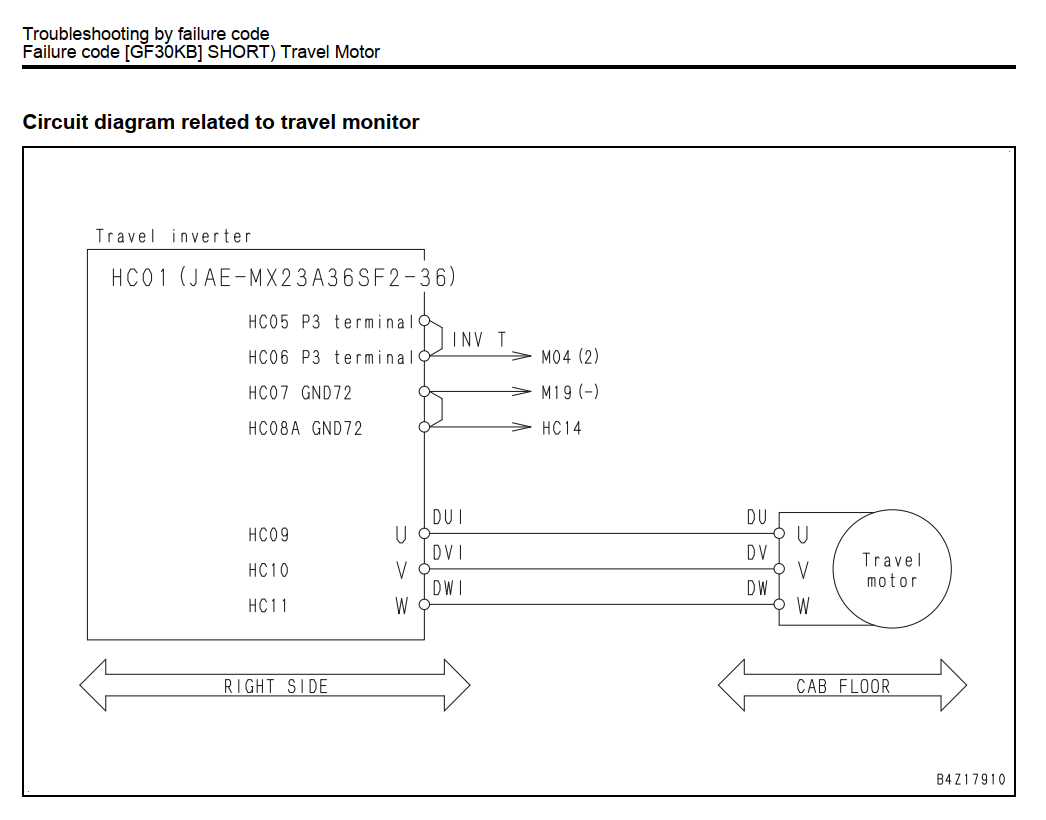

Sơ đồ mạch liên quan đến lỗi L04 GF30KB
Trong mạch điện di chuyển, biến tần và mô tơ được kết nối qua ba pha U, V và W:
- Đầu cực DUI của biến tần kết nối với đầu cực DU, pha U của mô tơ.
- Đầu cực DVI của biến tần kết nối với đầu cực DV, pha V của mô tơ.
- Đầu cực DWI của biến tần kết nối với đầu cực DW, pha W của mô tơ.
Khi kiểm tra lỗi, cần đối chiếu đúng từng đầu cực để tránh nhầm vị trí hoặc đấu sai thứ tự pha.
Trình tự sửa lỗi L04 GF30KB nhanh chóng
Có thể thực hiện theo thứ tự sau:
- Tắt khóa điện.
- Chờ đèn hoạt động hệ thống tắt và đợi ít nhất 10 phút.
- Ngắt giắc cắm ắc quy.
- Kiểm tra lớp vỏ cách điện của cáp mô tơ di chuyển.
- Kiểm tra và vệ sinh các đầu cực U, V, W ở cả phía biến tần và mô tơ.
- Đo điện trở giữa DUI–DVI, DVI–DWI và DWI–DUI.
- Thay biến tần nếu phát hiện thông mạch hoặc điện trở không đạt tối thiểu 1 MΩ.
- Thay mô tơ di chuyển nếu xác định mô tơ bị hỏng.
- Lắp lại hệ thống, bật khóa điện và kiểm tra khả năng di chuyển của xe.
Lưu ý an toàn khi sửa lỗi L04 GF30KB
- Luôn vặn khóa điện về OFF trước khi tháo đầu cực hoặc kiểm tra mạch.
- Phải xác nhận đèn báo hoạt động của hệ thống đã tắt.
- Sau khi đèn tắt, chờ ít nhất 10 phút rồi mới ngắt giắc cắm ắc quy.
- Không kiểm tra, tháo hoặc lắp đầu cực khi hệ thống điện còn hoạt động.
- Đánh dấu các đầu cực DUI, DVI, DWI, DU, DV và DW trước khi tháo để tránh đấu nhầm.
- Chỉ bật lại nguồn sau khi đã lắp chắc chắn toàn bộ đầu cực và giắc kết nối.

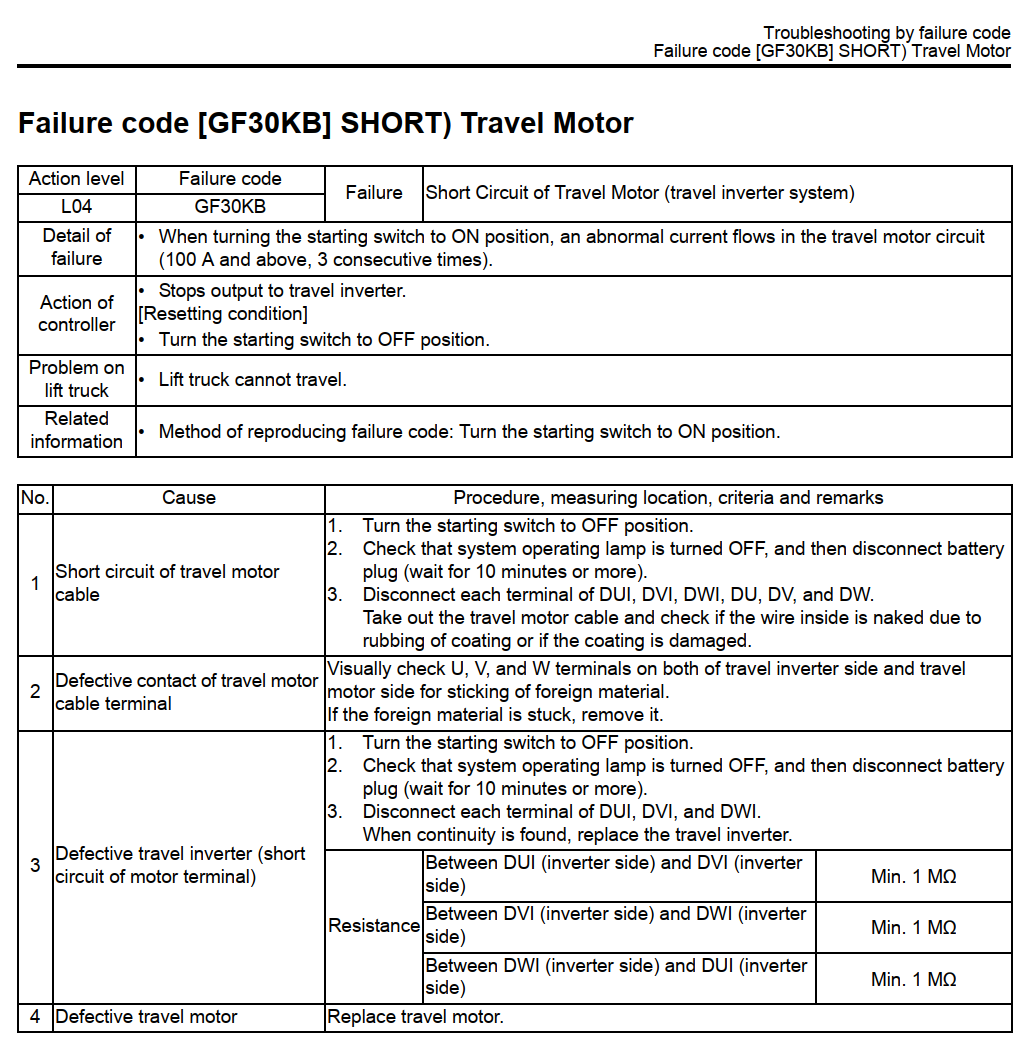

Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 GF30KB trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1
Kết luận
Lỗi L04 GF30KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ngắn mạch mô tơ di chuyển. Khi xảy ra lỗi, bộ điều khiển ngừng đầu ra tới biến tần khiến xe không thể di chuyển.
Quá trình sửa chữa cần được thực hiện theo đúng trình tự: kiểm tra cáp mô tơ, kiểm tra đầu cực U–V–W, đo điện trở giữa các đầu cực của biến tần và cuối cùng kiểm tra mô tơ di chuyển. Giá trị điện trở giữa từng cặp đầu cực phía biến tần phải đạt tối thiểu 1 MΩ. Nếu phát hiện thông mạch, cần thay biến tần di chuyển; nếu mô tơ bị hỏng, cần thay mô tơ di chuyển.
