Lỗi L03 GF31MA xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF31MA là gì?

L03 GF31MA là mã lỗi liên quan đến cảm biến nhiệt độ mô tơ di chuyển – ABNL Temp. SNSR (TRV-MOT) thuộc hệ thống biến tần di chuyển trên xe nâng điện Komatsu.

Mã lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Theo tài liệu kỹ thuật, bộ điều khiển sẽ phát hiện lỗi L03 GF31MA khi điện áp của cảm biến nhiệt độ trên biến tần di chuyển:

• Thấp hơn 0,15 V; hoặc
• Bằng hay cao hơn 4,95 V.

Trạng thái bất thường phải được phát hiện liên tục trong 200 mili giây thì mã lỗi được ghi nhận.

Hoạt động của xe khi xuất hiện lỗi L03 GF31MA

Khi mã lỗi L03 GF31MA xuất hiện, bộ điều khiển sẽ sử dụng giá trị nhiệt độ của biến tần di chuyển là 20°C để xe tiếp tục hoạt động.

Trong điều kiện đặt lại, điện áp cảm biến nhiệt độ mô tơ di chuyển phải trở về mức bình thường, nằm trong khoảng:

Từ 0,15 V đến dưới 4,95 V.

Theo tài liệu, xe nâng vẫn hoạt động với nhiệt độ của biến tần di chuyển được xem là nhiệt độ bình thường.

Để tái hiện và kiểm tra mã lỗi, bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 GF31MA

Theo tài liệu kỹ thuật được cung cấp, lỗi L03 GF31MA có thể xuất phát từ năm nguyên nhân sau:

1. Giắc nối cảm biến nhiệt độ mô tơ di chuyển tiếp xúc không tốt.
2. Mạch dây điện bị hở do đứt dây hoặc giắc nối tiếp xúc kém.
3. Mạch dây điện bị chập.
4. Cảm biến nhiệt độ mô tơ di chuyển bị hỏng.
5. Biến tần di chuyển bị hỏng.

Việc kiểm tra cần được thực hiện lần lượt theo đúng trình tự dưới đây.

Chuẩn bị an toàn trước khi kiểm tra

Trước mỗi bước đo điện trở hoặc tháo giắc điện, cần thực hiện đầy đủ các thao tác sau:

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra và chắc chắn đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc ắc quy.
4. Chờ ít nhất 10 phút trước khi tháo giắc hoặc tiến hành đo kiểm.

Bước 1: Kiểm tra giắc cảm biến nhiệt độ mô tơ di chuyển

Kiểm tra các giắc nối tại biến tần di chuyển và mô tơ di chuyển xem có bị lỏng hay không.

Nếu phát hiện giắc cắm bị lỏng, cần lắp lại chắc chắn và khôi phục giắc về trạng thái bình thường. Sau đó kết nối lại ắc quy, bật khóa điện và kiểm tra xem mã lỗi L03 GF31MA còn xuất hiện hay không.

Bước 2: Kiểm tra hở mạch dây điện

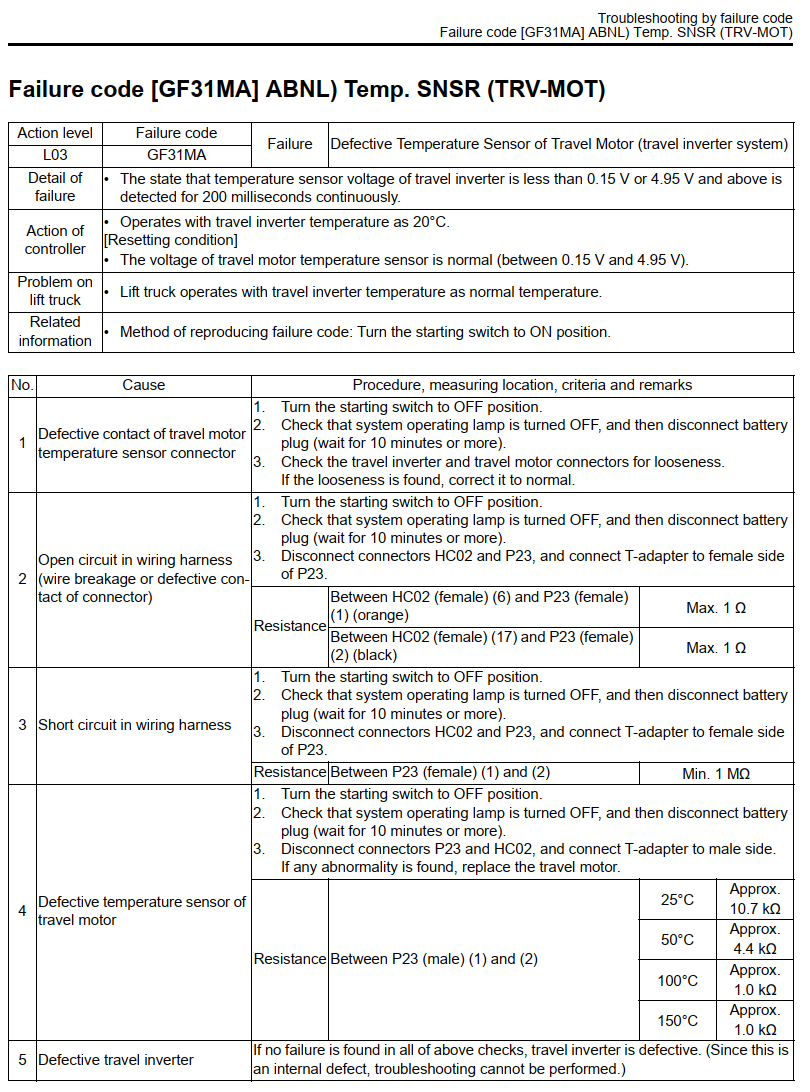

Sau khi hoàn thành các bước an toàn, tháo hai giắc HC02 và P23, sau đó kết nối T-adapter vào phía giắc cái của P23.

Tiến hành đo điện trở theo các vị trí sau:

Nếu điện trở đo được lớn hơn 1 Ω, cần kiểm tra tình trạng đứt dây, hở mạch hoặc tiếp xúc không tốt tại các giắc nối.

Bước 3: Kiểm tra chập mạch dây điện

Thực hiện lại đầy đủ quy trình tắt khóa điện, chờ đèn hệ thống tắt, ngắt giắc ắc quy và chờ ít nhất 10 phút.

Tháo giắc HC02 và P23, sau đó kết nối T-adapter vào phía giắc cái của P23.

Đo điện trở giữa:

• Chân số 1 giắc cái P23.
• Chân số 2 giắc cái P23.

Điện trở tiêu chuẩn phải đạt:

Tối thiểu 1 MΩ.

Nếu điện trở thấp hơn 1 MΩ, mạch dây có khả năng bị chập và cần được kiểm tra, sửa chữa.

Bước 4: Kiểm tra cảm biến nhiệt độ mô tơ di chuyển

Tắt khóa điện và thực hiện đầy đủ quy trình an toàn. Sau đó tháo giắc P23 và HC02, kết nối T-adapter vào phía giắc đực rồi đo điện trở giữa chân số 1 và chân số 2 của giắc đực P23.

Giá trị điện trở tiêu chuẩn trong tài liệu như sau:

Đối chiếu giá trị điện trở đo được với nhiệt độ thực tế. Nếu phát hiện kết quả bất thường, tài liệu yêu cầu thay mô tơ di chuyển.

Bước 5: Kiểm tra biến tần di chuyển

Nếu toàn bộ các bước kiểm tra trên đều không phát hiện hư hỏng nhưng mã lỗi L03 GF31MA vẫn xuất hiện, nguyên nhân được xác định là biến tần di chuyển bị lỗi.

Theo tài liệu, đây là hư hỏng bên trong biến tần nên không thể tiếp tục kiểm tra xử lý bằng quy trình chẩn đoán này.

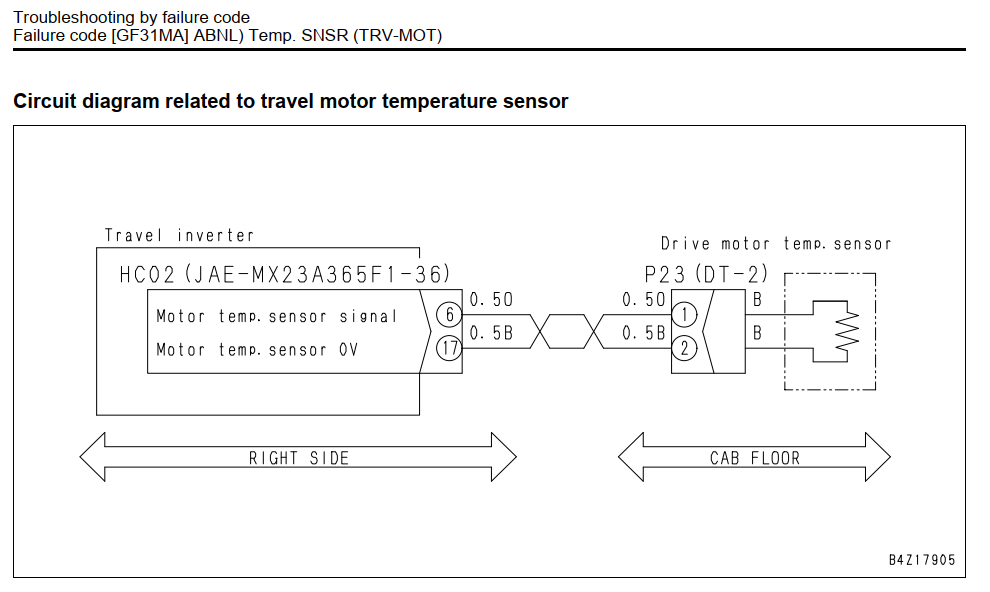

Sơ đồ mạch cảm biến nhiệt độ mô tơ di chuyển

Mạch cảm biến nhiệt độ mô tơ di chuyển gồm:

• Chân số 6 của giắc HC02 trên biến tần di chuyển kết nối với chân số 1 của giắc P23, là đường tín hiệu cảm biến nhiệt độ mô tơ.
• Chân số 17 của giắc HC02 kết nối với chân số 2 của giắc P23, là đường 0 V của cảm biến nhiệt độ mô tơ.
• Giắc HC02 thuộc phía biến tần di chuyển.
• Giắc P23 thuộc phía cảm biến nhiệt độ mô tơ di chuyển, nằm ở khu vực sàn cabin.

Quy trình sửa lỗi L03 GF31MA tóm tắt

Có thể thực hiện chẩn đoán lỗi theo thứ tự:

1. Kiểm tra độ chắc chắn và khả năng tiếp xúc của giắc cảm biến.
2. Đo thông mạch giữa HC02 và P23, yêu cầu điện trở tối đa 1 Ω.
3. Đo cách điện giữa chân 1 và chân 2 của P23, yêu cầu tối thiểu 1 MΩ.
4. Đo điện trở cảm biến nhiệt độ tại giắc P23 và đối chiếu với nhiệt độ.
5. Thay mô tơ di chuyển nếu giá trị cảm biến bất thường.
6. Nếu tất cả kết quả đều bình thường, kiểm tra và xử lý biến tần di chuyển.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF31MA trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 GF31MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi bất thường của cảm biến nhiệt độ mô tơ di chuyển. Nguyên nhân có thể do giắc cắm tiếp xúc kém, dây điện bị hở hoặc chập, cảm biến nhiệt độ bị hỏng hay lỗi bên trong biến tần di chuyển.

Khi sửa lỗi, kỹ thuật viên cần kiểm tra lần lượt từ giắc nối, dây điện, cảm biến đến biến tần. Đặc biệt, phải tắt khóa điện, chờ đèn hệ thống tắt, ngắt giắc ắc quy và đợi ít nhất 10 phút trước khi tháo giắc hoặc đo điện trở.
