Hướng dẫn sửa lỗi L03 GF50KB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 GF50KB xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF50KB là lỗi ngắn mạch mô tơ bơm thuộc hệ thống biến tần bơm trên xe nâng điện Komatsu. Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Khi lỗi xuất hiện, bộ điều khiển sẽ ngừng đầu ra đến biến tần bơm. Do đó, thiết bị công tác và hệ thống trợ lực lái PS không thể hoạt động. Nội dung dưới đây được trình bày theo đúng tài liệu kỹ thuật trong hình ảnh được cung cấp.

Lỗi L03 GF50KB là lỗi gì?

Tên lỗi đầy đủ trong tài liệu là:

L03 GF50KB – Short Circuit of Pump Motor (pump inverter system)

Có thể hiểu là:

Lỗi ngắn mạch mô tơ bơm thuộc hệ thống biến tần bơm.

Lỗi được phát hiện khi bật công tắc khởi động sang vị trí ON và dòng điện bất thường từ 100 A trở lên xuất hiện trong mạch mô tơ bơm 3 lần liên tiếp.

Hiện tượng khi xe nâng báo lỗi L03 GF50KB

Khi phát hiện lỗi GF50KB, bộ điều khiển sẽ ngừng tín hiệu đầu ra đến biến tần bơm. Xe nâng có thể xuất hiện các hiện tượng sau:

  • Thiết bị công tác không thể hoạt động.
  • Hệ thống trợ lực lái PS không thể hoạt động.
  • Xe không thực hiện được các thao tác nâng hạ và điều khiển liên quan đến mô tơ bơm.

Muốn tái hiện mã lỗi để kiểm tra, bật công tắc khởi động sang vị trí ON.

Cách xóa hoặc đặt lại lỗi L03 GF50KB

Theo điều kiện đặt lại trong tài liệu, chuyển công tắc khởi động sang vị trí OFF.

Nếu sau khi bật lại công tắc mà mã lỗi tiếp tục xuất hiện, cần tiến hành kiểm tra mạch mô tơ bơm, các đầu nối, biến tần bơm và mô tơ bơm theo trình tự dưới đây.

Nguyên nhân gây ra lỗi L03 GF50KB

Tài liệu kỹ thuật đưa ra bốn nguyên nhân chính:

  1. Dây cáp mô tơ bơm bị ngắn mạch.
  2. Đầu cực dây cáp mô tơ bơm tiếp xúc không tốt.
  3. Biến tần bơm bị hỏng hoặc ngắn mạch tại các đầu cực mô tơ.
  4. Mô tơ bơm bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 GF50KB

Bước 1: Kiểm tra dây cáp mô tơ bơm bị ngắn mạch

Đầu tiên, chuyển công tắc khởi động sang vị trí OFF.

Kiểm tra chắc chắn đèn báo hoạt động của hệ thống đã tắt. Sau đó, ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.

Tiếp tục tháo từng đầu cực sau:

  • PUI
  • PVI
  • PWI
  • PU
  • PV
  • PW

Tháo dây cáp ra và kiểm tra tình trạng bên trong dây. Quan sát xem lõi dây có bị hở do cọ xát làm mòn lớp phủ bảo vệ hoặc lớp vỏ cách điện có bị hư hỏng hay không.

Nếu phát hiện dây bị tróc vỏ, hở lõi hoặc có dấu hiệu gây ngắn mạch, cần xử lý hoặc thay thế dây cáp bị hỏng.

Bước 2: Kiểm tra tiếp xúc tại các đầu cực mô tơ bơm

Kiểm tra trực quan các đầu cực U, V và W ở cả hai phía:

  • Phía biến tần bơm
  • Phía mô tơ bơm

Quan sát xem có dị vật bám hoặc mắc kẹt tại các đầu cực hay không. Nếu phát hiện dị vật, cần loại bỏ và làm sạch vị trí tiếp xúc.

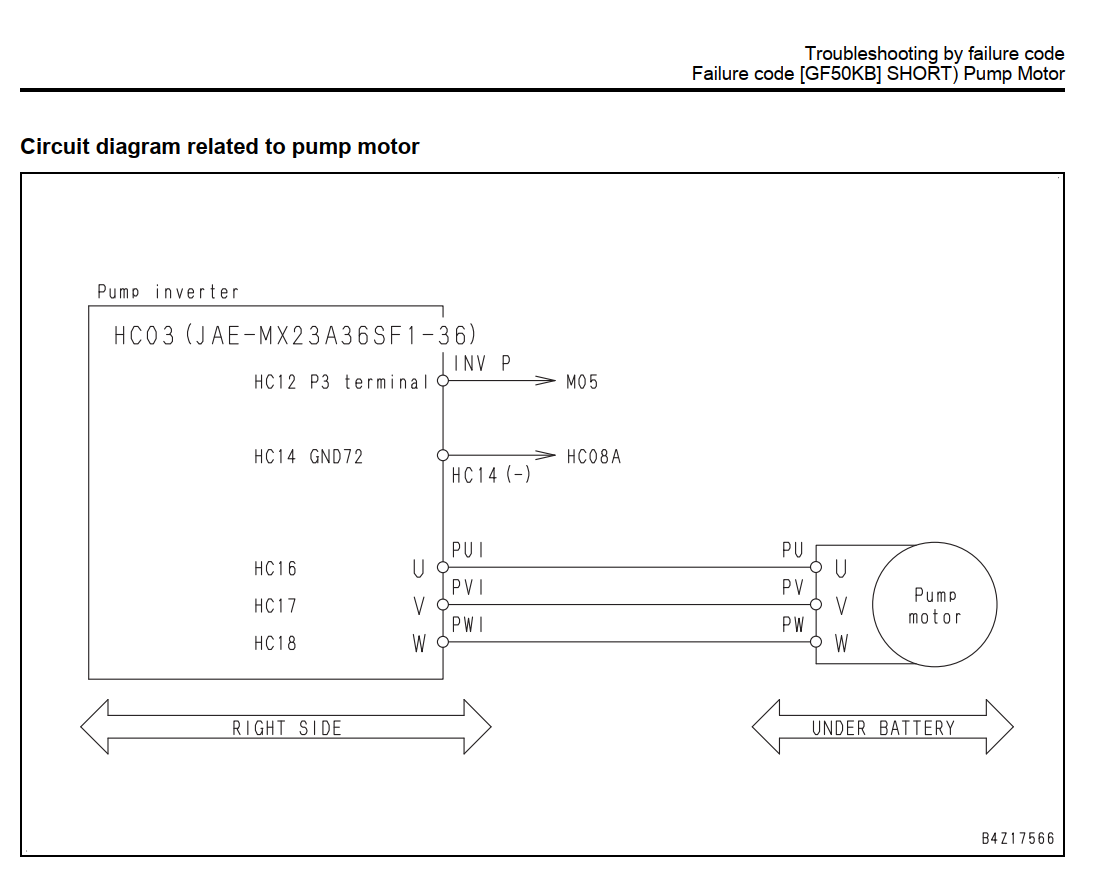

Sơ đồ trong tài liệu thể hiện các đường kết nối tương ứng như sau:

  • PUI của biến tần nối với PU của mô tơ bơm, tương ứng pha U.
  • PVI của biến tần nối với PV của mô tơ bơm, tương ứng pha V.
  • PWI của biến tần nối với PW của mô tơ bơm, tương ứng pha W.

Biến tần bơm được bố trí ở phía bên phải xe, còn mô tơ bơm nằm bên dưới ắc quy.

Bước 3: Kiểm tra biến tần bơm

Chuyển công tắc khởi động sang vị trí OFF.

Kiểm tra đèn báo hoạt động của hệ thống đã tắt hoàn toàn, sau đó ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.

Tháo các đầu cực PUI, PVI và PWI ở phía biến tần, sau đó kiểm tra điện trở giữa từng cặp đầu cực:

  • Giữa PUI và PVI: tối thiểu 1 MΩ
  • Giữa PVI và PWI: tối thiểu 1 MΩ
  • Giữa PWI và PUI: tối thiểu 1 MΩ

Nếu phát hiện thông mạch giữa các đầu cực, biến tần bơm hoặc bộ điều khiển bơm đã bị hỏng. Theo tài liệu, đây là hư hỏng bên trong nên không thể tiếp tục xử lý bằng quy trình chẩn đoán thông thường.

Bước 4: Kiểm tra mô tơ bơm

Nếu không phát hiện bất thường ở dây cáp mô tơ bơm, các đầu cực và biến tần bơm sau khi hoàn thành những bước kiểm tra trên, tài liệu xác định mô tơ bơm bị hỏng.

Khi đó, cần xử lý hoặc thay thế mô tơ bơm phù hợp với tình trạng thực tế.

Thứ tự chẩn đoán lỗi L03 GF50KB

Để tránh bỏ sót nguyên nhân, nên kiểm tra theo đúng thứ tự trong tài liệu:

  1. Kiểm tra dây cáp mô tơ bơm có bị ngắn mạch hay không.
  2. Kiểm tra dị vật và tình trạng tiếp xúc tại các đầu cực U, V, W.
  3. Đo điện trở giữa PUI–PVI, PVI–PWI và PWI–PUI của biến tần bơm.
  4. Nếu toàn bộ các vị trí trên đều bình thường, xác định mô tơ bơm bị hỏng.

Lưu ý khi kiểm tra lỗi L03 GF50KB

Trước khi tháo dây cáp hoặc các đầu cực của biến tần và mô tơ bơm, phải:

  • Chuyển công tắc khởi động về vị trí OFF.
  • Xác nhận đèn báo hoạt động của hệ thống đã tắt.
  • Ngắt giắc cắm ắc quy.
  • Chờ tối thiểu 10 phút trước khi tháo các đầu nối.

Cần ghi nhớ chính xác vị trí của các đầu cực PUI, PVI, PWI, PU, PV và PW để tránh lắp sai sau khi kiểm tra.

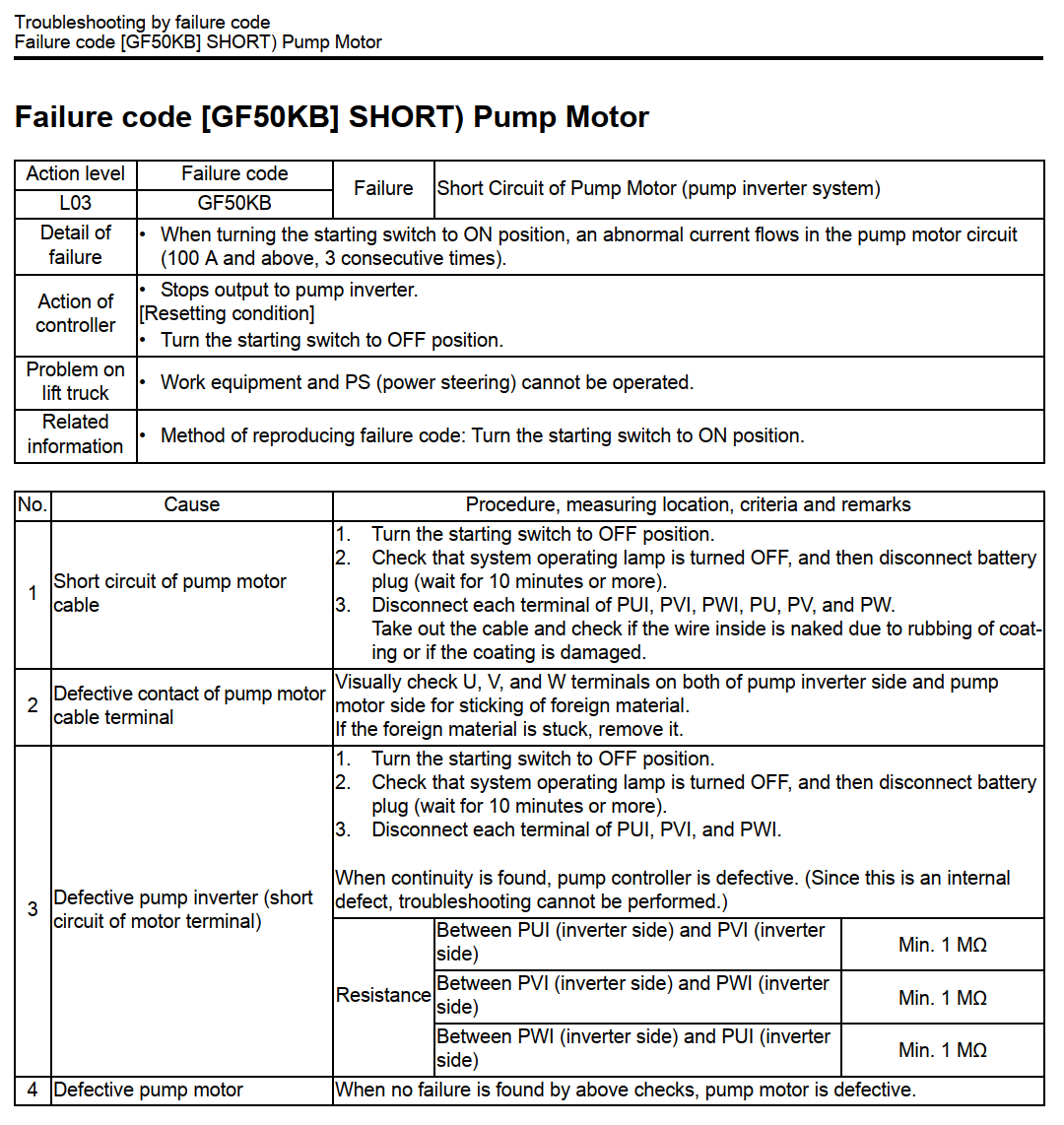

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF50KB trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1



Kết luận

Lỗi L03 GF50KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ngắn mạch mô tơ bơm trong hệ thống biến tần bơm. Khi xảy ra lỗi, bộ điều khiển dừng đầu ra đến biến tần, khiến thiết bị công tác và hệ thống trợ lực lái PS không thể hoạt động.

Quá trình sửa chữa cần lần lượt kiểm tra dây cáp mô tơ bơm, các đầu cực U–V–W, biến tần bơm và cuối cùng là mô tơ bơm. Việc kiểm tra đúng trình tự và tuân thủ thời gian chờ ít nhất 10 phút sau khi ngắt giắc ắc quy sẽ giúp xác định chính xác bộ phận gây ra lỗi.
