Hướng dẫn sửa lỗi L03 GF51MA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF51MA là mã lỗi liên quan đến cảm biến nhiệt độ mô tơ bơm trong hệ thống biến tần bơm. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Dưới đây là nguyên nhân, điều kiện phát hiện và quy trình kiểm tra lỗi L03 GF51MA dựa theo tài liệu kỹ thuật.

1. Thông tin mã lỗi L03 GF51MA

• Mức cảnh báo: L03
• Mã lỗi: GF51MA
• Tên lỗi: Cảm biến nhiệt độ mô tơ bơm bị lỗi
• Tên tiếng Anh: Defective Pump Motor Temperature Sensor
• Hệ thống liên quan: Hệ thống biến tần bơm

2. Điều kiện phát hiện lỗi L03 GF51MA

Bộ điều khiển ghi nhận lỗi L03 GF51MA khi điện áp của cảm biến nhiệt độ mô tơ bơm thuộc một trong hai trường hợp sau:

• Điện áp cảm biến thấp hơn 0,15 V.
• Điện áp cảm biến bằng hoặc cao hơn 4,95 V.

Tình trạng điện áp bất thường phải được phát hiện liên tục trong 200 mili giây thì mã lỗi được thiết lập.

Để tái hiện và kiểm tra mã lỗi, bật khóa điện sang vị trí ON.

3. Hoạt động của bộ điều khiển khi xuất hiện lỗi

Khi lỗi L03 GF51MA xuất hiện, biến tần bơm sẽ vận hành với giá trị nhiệt độ mô tơ bơm được đặt cố định ở mức 20°C.

Điều kiện để hệ thống phục hồi là điện áp cảm biến nhiệt độ mô tơ bơm trở về phạm vi bình thường, nằm trong khoảng:

Từ 0,15 V đến 4,95 V.

4. Ảnh hưởng của lỗi L03 GF51MA đến xe nâng

Theo tài liệu, khi lỗi xảy ra, xe nâng vẫn hoạt động với nhiệt độ mô tơ bơm được hệ thống xử lý như một giá trị nhiệt độ bình thường.

Tuy nhiên, lỗi liên quan trực tiếp đến cảm biến, dây điện và biến tần bơm nên cần được kiểm tra, sửa chữa đúng quy trình để hệ thống giám sát nhiệt độ hoạt động chính xác.

5. Những nguyên nhân gây ra lỗi L03 GF51MA

Theo trình tự chẩn đoán trong tài liệu, lỗi L03 GF51MA có thể xuất phát từ những nguyên nhân sau:

1. Đầu nối cảm biến nhiệt độ mô tơ bơm tiếp xúc không tốt.
2. Mạch dây điện bị hở, đứt dây hoặc chân giắc tiếp xúc kém.
3. Mạch dây điện bị chập.
4. Cảm biến nhiệt độ mô tơ bơm bị hỏng.
5. Biến tần bơm bị hỏng.

6. Quy trình kiểm tra và sửa lỗi L03 GF51MA

Bước 1: Kiểm tra đầu nối cảm biến nhiệt độ mô tơ bơm

Đầu tiên, đưa khóa điện về vị trí OFF.

Xác nhận đèn báo hoạt động của hệ thống đã tắt, sau đó ngắt giắc ắc quy. Phải chờ ít nhất 10 phút trước khi tiến hành kiểm tra.

Kiểm tra các đầu nối tại biến tần bơm và mô tơ bơm xem có bị lỏng hay không.

Nếu phát hiện đầu nối bị lỏng, cần lắp và siết lại đúng cách. Sau đó kết nối lại hệ thống và kiểm tra xem mã lỗi L03 GF51MA còn xuất hiện hay không.

Bước 2: Kiểm tra dây điện có bị hở mạch hay không

Đưa khóa điện về vị trí OFF.

Xác nhận đèn báo hoạt động của hệ thống đã tắt, ngắt giắc ắc quy và chờ ít nhất 10 phút.

Ngắt hai giắc nối HC04 và P25, sau đó kết nối bộ chuyển đổi chữ T vào phía giắc cái của P25.

Tiến hành đo điện trở tại các vị trí sau:

• Giữa chân số 6 của giắc cái HC04 và chân số 1 của giắc cái P25, dây màu cam: điện trở tối đa 1 Ω.
• Giữa chân số 17 của giắc cái HC04 và chân số 2 của giắc cái P25, dây màu đen: điện trở tối đa 1 Ω.

Nếu kết quả đo vượt quá giới hạn trên, cần kiểm tra tình trạng đứt dây, hở mạch hoặc chân giắc tiếp xúc không tốt.

Bước 3: Kiểm tra dây điện có bị chập mạch hay không

Đưa khóa điện về vị trí OFF.

Xác nhận đèn báo hoạt động của hệ thống đã tắt, ngắt giắc ắc quy và chờ ít nhất 10 phút.

Ngắt các giắc HC04 và P25, sau đó kết nối bộ chuyển đổi chữ T vào phía giắc cái của P25.

Đo điện trở giữa chân số 1 và chân số 2 của giắc cái P25.

• Tiêu chuẩn: Điện trở tối thiểu 1 MΩ.

Nếu điện trở thấp hơn giá trị tiêu chuẩn, cần kiểm tra và sửa chữa vị trí chập giữa hai đường dây.

Bước 4: Kiểm tra cảm biến nhiệt độ mô tơ bơm

Đưa khóa điện về vị trí OFF.

Xác nhận đèn báo hoạt động của hệ thống đã tắt, ngắt giắc ắc quy và chờ ít nhất 10 phút.

Ngắt các giắc HC04 và P25, sau đó kết nối bộ chuyển đổi chữ T vào phía giắc đực của P25.

Đo điện trở giữa chân số 1 và chân số 2 của giắc đực P25. So sánh kết quả đo với nhiệt độ của cảm biến:

Nếu điện trở không phù hợp với giá trị tương ứng trong tài liệu, cảm biến nhiệt độ mô tơ bơm có thể bị hỏng và cần được xử lý hoặc thay thế.

Bước 5: Kiểm tra biến tần bơm

Nếu không phát hiện bất thường ở đầu nối, dây điện và cảm biến nhiệt độ mô tơ bơm sau tất cả các bước kiểm tra trên, tài liệu xác định biến tần bơm có thể bị hỏng.

Do biến tần bơm là bộ phận bên trong nên không thể tiếp tục thực hiện quy trình chẩn đoán chi tiết theo hướng dẫn này.

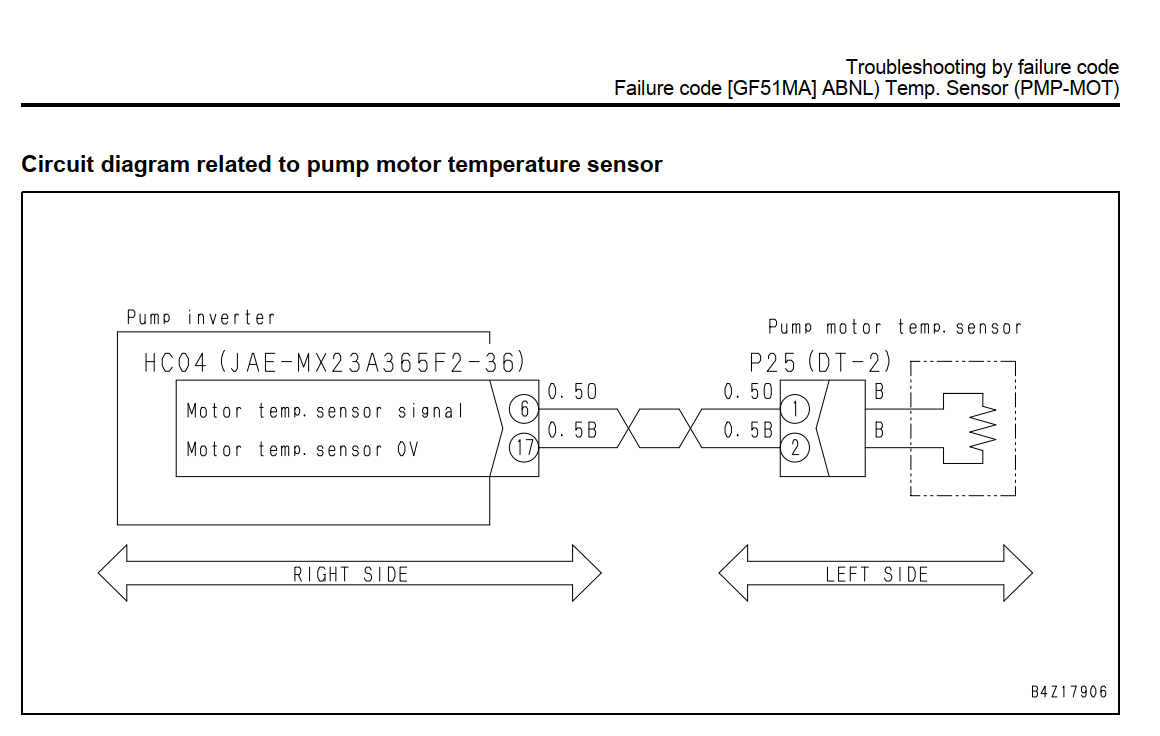

7. Sơ đồ mạch cảm biến nhiệt độ mô tơ bơm

Mạch cảm biến nhiệt độ mô tơ bơm được kết nối giữa biến tần bơm và cảm biến qua hai giắc HC04 và P25:

• HC04 chân 6 → P25 chân 1: Đường tín hiệu cảm biến nhiệt độ mô tơ, dây màu cam.
• HC04 chân 17 → P25 chân 2: Đường 0 V của cảm biến nhiệt độ mô tơ, dây màu đen.

Việc xác định đúng số chân giắc và đường dây là yêu cầu quan trọng khi đo điện trở, kiểm tra hở mạch hoặc chập mạch.

8. Lưu ý an toàn khi sửa lỗi L03 GF51MA

Trước mỗi phép đo hoặc thao tác với giắc điện, cần thực hiện đúng các bước an toàn:

• Đưa khóa điện về vị trí OFF.
• Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
• Ngắt giắc ắc quy.
• Chờ ít nhất 10 phút rồi mới tháo giắc và đo kiểm.
• Sử dụng thiết bị đo phù hợp và xác định đúng chân giắc HC04, P25.
• Không thay thế biến tần bơm khi chưa kiểm tra đầy đủ đầu nối, dây điện và cảm biến.

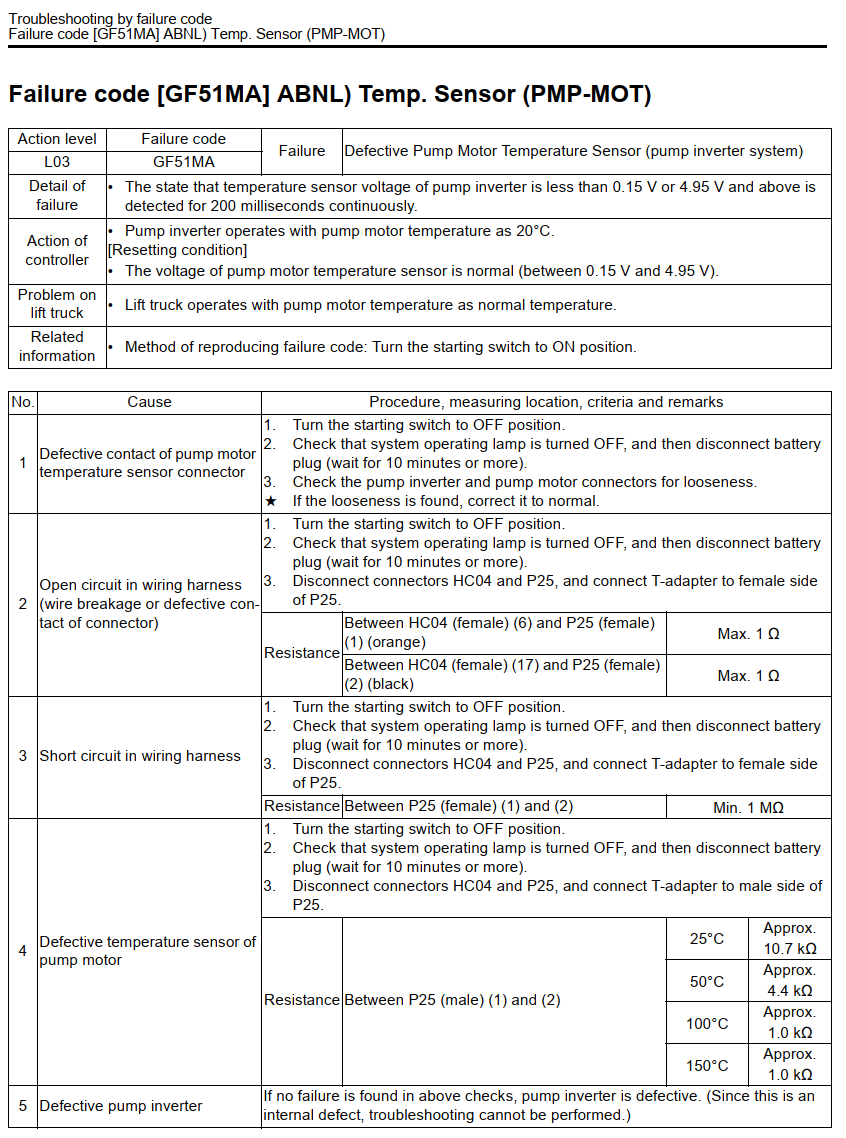

9. Tài liệu kỹ thuật sửa lỗi L03 GF51MA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

10. Kết luận

Lỗi L03 GF51MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảm biến nhiệt độ mô tơ bơm thuộc hệ thống biến tần bơm.

Quy trình xử lý cần được thực hiện lần lượt từ kiểm tra đầu nối, kiểm tra hở mạch, kiểm tra chập mạch, đo điện trở cảm biến và cuối cùng mới xác định tình trạng của biến tần bơm.

Thực hiện đúng trình tự giúp tránh thay thế linh kiện không cần thiết và bảo đảm hệ thống giám sát nhiệt độ mô tơ bơm hoạt động chính xác.
