Lỗi GF5200 xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Lỗi GF5200 trên xe nâng điện Komatsu là gì?

Lỗi GF5200 là mã cảnh báo nhiệt độ mô tơ bơm tăng cao trong hệ thống biến tần bơm. Theo tài liệu kỹ thuật, mã lỗi xuất hiện khi nhiệt độ của mô tơ bơm đạt 138°C trở lên.

Mã lỗi GF5200 áp dụng cho các dòng xe:

Xe nâng điện 2.5 tấn Komatsu FE25-1
Xe nâng điện 2.5 tấn Komatsu FE25H-1
Xe nâng điện 3 tấn Komatsu FE30-1

Khi lỗi xảy ra, tốc độ hoạt động của thiết bị công tác trên xe nâng sẽ bị giảm.

Thông tin chi tiết về lỗi GF5200

Tên lỗi theo tài liệu:

GF5200 – HIGH Temp. of PMP-MOT

Nội dung lỗi:

Nhiệt độ mô tơ bơm tăng cao – Pump Motor Temperature Rises (pump inverter system).

Điều kiện ghi nhận lỗi:

Nhiệt độ mô tơ bơm đạt 138°C trở lên.

Hoạt động của bộ điều khiển khi xuất hiện lỗi GF5200

Khi phát hiện nhiệt độ mô tơ bơm tăng cao, bộ điều khiển thực hiện các hoạt động sau:

Giới hạn đầu ra của biến tần di chuyển.
Bắt đầu giới hạn dòng điện khi nhiệt độ đạt 135°C trở lên.
Phát hiện và ghi nhận cảnh báo khi nhiệt độ đạt 145°C trở lên.
Hủy cảnh báo khi nhiệt độ giảm xuống 142°C hoặc thấp hơn.

Biểu hiện của xe nâng khi bị lỗi GF5200

Theo tài liệu kỹ thuật, khi xe nâng điện Komatsu xuất hiện mã lỗi GF5200:

Tốc độ hoạt động của thiết bị công tác bị giảm.

Có thể tái hiện hoặc kiểm tra mã lỗi bằng cách:

Chuyển công tắc khởi động sang vị trí ON.

Nguyên nhân gây lỗi GF5200

Tài liệu đưa ra hai nguyên nhân cần kiểm tra:

1. Mô tơ bơm bị quá tải

Mô tơ bơm có thể tăng nhiệt độ nếu xe nâng làm việc trong thời gian dài hoặc làm việc trong điều kiện quá tải.

2. Cảm biến nhiệt độ của biến tần bơm bị lỗi

Nếu mã GF5200 thường xuyên xuất hiện trong khi xe nâng vẫn hoạt động ở điều kiện bình thường, nguyên nhân có thể liên quan đến cảm biến nhiệt độ của biến tần bơm.

Hướng dẫn sửa lỗi GF5200 xe nâng điện Komatsu

Trường hợp 1: Xe nâng làm việc lâu hoặc bị quá tải

Nếu xe nâng được sử dụng trong thời gian dài hoặc phải làm việc quá tải, thực hiện như sau:

Dừng hoạt động của xe nâng.
Để mô tơ bơm nguội.
Sau khi nhiệt độ mô tơ bơm giảm, kiểm tra lại tình trạng cảnh báo.

Đây là quy trình xử lý được tài liệu chỉ định khi nguyên nhân xuất phát từ tình trạng quá tải của mô tơ bơm.

Trường hợp 2: Lỗi thường xuyên xuất hiện khi xe hoạt động bình thường

Nếu lỗi GF5200 xuất hiện nhiều lần dù xe nâng đang hoạt động trong điều kiện bình thường:

Kiểm tra khả năng cảm biến nhiệt độ của biến tần bơm bị lỗi.
Thực hiện quy trình chẩn đoán mã lỗi GF51MA theo tài liệu kỹ thuật.

Quy trình kiểm tra nhanh lỗi GF5200

Có thể kiểm tra theo thứ tự sau:

Xác nhận mã lỗi GF5200 trên xe.
Kiểm tra xe có làm việc trong thời gian dài hay không.
Kiểm tra xe có phải làm việc trong điều kiện quá tải hay không.
Nếu xe làm việc lâu hoặc quá tải, dừng xe và để mô tơ bơm nguội.
Nếu lỗi xuất hiện thường xuyên trong điều kiện vận hành bình thường, thực hiện chẩn đoán lỗi GF51MA để kiểm tra cảm biến nhiệt độ của biến tần bơm.

Các ngưỡng nhiệt độ cần lưu ý

Bắt đầu giới hạn dòng điện: 135°C trở lên.
Điều kiện chi tiết ghi nhận lỗi: nhiệt độ mô tơ bơm 138°C trở lên.
Phát hiện cảnh báo: 145°C trở lên.
Hủy cảnh báo: 142°C hoặc thấp hơn.

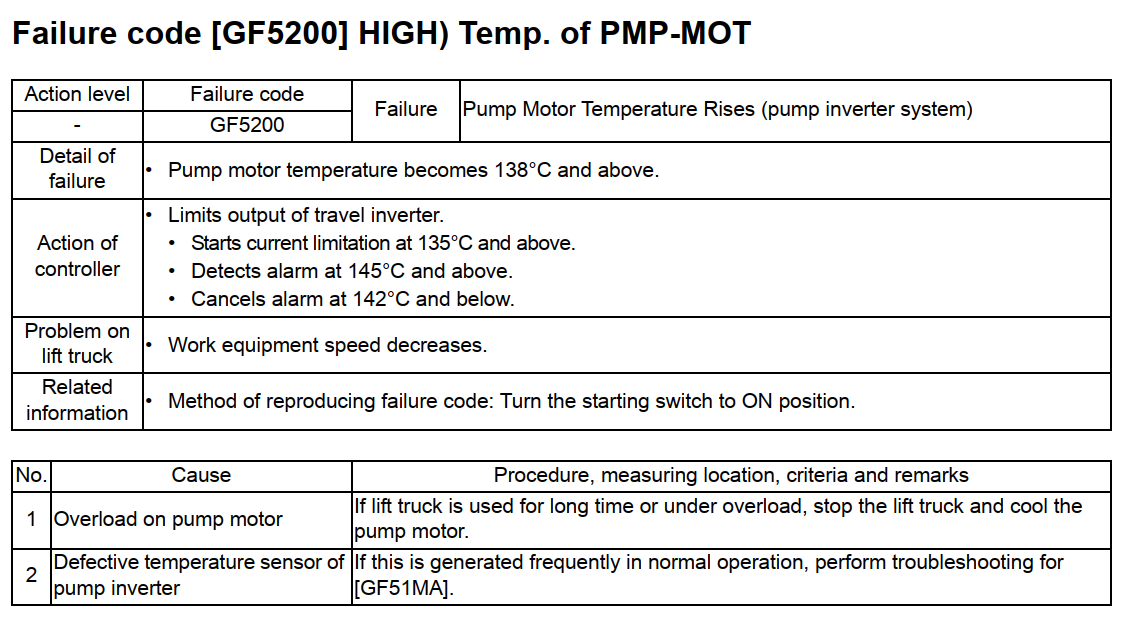

Tài liệu kỹ thuật hướng dẫn sửa lỗi GF5200 trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi GF5200 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 cho biết nhiệt độ mô tơ bơm đang tăng cao. Khi lỗi xuất hiện, tốc độ của thiết bị công tác sẽ giảm và bộ điều khiển thực hiện giới hạn đầu ra.

Nếu xe vừa làm việc trong thời gian dài hoặc bị quá tải, cần dừng xe và để mô tơ bơm nguội. Nếu lỗi GF5200 thường xuyên xuất hiện trong điều kiện hoạt động bình thường, cần thực hiện quy trình chẩn đoán lỗi GF51MA để kiểm tra cảm biến nhiệt độ của biến tần bơm.
