Hướng dẫn sửa lỗi L02 GF52NS xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L02 GF52NS xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L02 GF52NS là mã cảnh báo nhiệt độ mô tơ bơm tăng quá cao trong hệ thống biến tần bơm của xe nâng điện Komatsu. Khi lỗi xuất hiện, bộ điều khiển sẽ ngắt đầu ra tới biến tần bơm, khiến thiết bị công tác và hệ thống trợ lực lái không thể hoạt động.

Bài viết dưới đây hướng dẫn kiểm tra và xử lý lỗi L02 GF52NS dựa hoàn toàn theo tài liệu kỹ thuật được cung cấp. Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L02 GF52NS là lỗi gì?

Theo tài liệu kỹ thuật, L02 GF52NS là lỗi bất thường nhiệt độ mô tơ bơm thuộc hệ thống biến tần bơm.

Mã lỗi được ghi trong tài liệu là:

  • Cấp độ cảnh báo: L02
  • Mã lỗi: GF52NS
  • Tên lỗi: Pump Motor Temperature Abnormality
  • Hệ thống liên quan: Pump inverter system – hệ thống biến tần bơm

Lỗi được phát hiện khi nhiệt độ mô tơ bơm tăng lên 155°C hoặc cao hơn.

Hiện tượng khi xe nâng Komatsu báo lỗi L02 GF52NS

Khi nhiệt độ mô tơ bơm đạt từ 155°C trở lên, bộ điều khiển sẽ dừng đầu ra tới biến tần bơm.

Lúc này, xe nâng có thể xuất hiện những hiện tượng sau:

  • Thiết bị công tác không thể hoạt động.
  • Hệ thống PS – trợ lực lái không thể hoạt động.
  • Xe hiển thị mã lỗi L02 GF52NS.

Do thiết bị nâng hạ và hệ thống trợ lực lái đều bị ảnh hưởng, người vận hành cần dừng xe để kiểm tra, không tiếp tục sử dụng xe trong tình trạng quá nhiệt.

Điều kiện khôi phục lỗi L02 GF52NS

Theo tài liệu, điều kiện để bộ điều khiển khôi phục hoạt động là nhiệt độ mô tơ bơm giảm xuống 154°C hoặc thấp hơn.

Như vậy, lỗi được kích hoạt khi:

  • Nhiệt độ mô tơ bơm từ 155°C trở lên.

Điều kiện khôi phục là:

  • Nhiệt độ mô tơ bơm từ 154°C trở xuống.

Nguyên nhân gây lỗi L02 GF52NS

Tài liệu kỹ thuật chỉ ra hai nguyên nhân cần kiểm tra:

1. Mô tơ bơm bị quá tải

Lỗi có thể xuất hiện khi xe nâng được sử dụng liên tục trong thời gian dài hoặc làm việc trong điều kiện quá tải. Quá trình này khiến nhiệt độ mô tơ bơm tăng lên từ 155°C, làm bộ điều khiển ngắt đầu ra tới biến tần bơm.

2. Cảm biến nhiệt độ của biến tần bơm bị lỗi

Nếu mã lỗi L02 GF52NS xuất hiện thường xuyên trong điều kiện vận hành bình thường, nguyên nhân có thể liên quan đến cảm biến nhiệt độ của biến tần bơm.

Trong trường hợp này, tài liệu yêu cầu thực hiện quy trình chẩn đoán mã lỗi GF51MA.

Cách sửa lỗi L02 GF52NS xe nâng điện Komatsu

Bước 1: Dừng xe nâng

Nếu xe đã làm việc trong thời gian dài hoặc làm việc dưới tải trọng lớn, hãy dừng xe nâng. Không tiếp tục vận hành thiết bị công tác khi mô tơ bơm đang ở trạng thái quá nhiệt.

Bước 2: Làm mát mô tơ bơm

Để xe dừng hoạt động và chờ mô tơ bơm nguội. Theo điều kiện khôi phục trong tài liệu, nhiệt độ phải giảm xuống 154°C hoặc thấp hơn.

Bước 3: Kiểm tra lại hoạt động của xe

Sau khi mô tơ bơm đã nguội, kiểm tra lại tình trạng hoạt động của thiết bị công tác và hệ thống trợ lực lái.

Bước 4: Theo dõi tần suất xuất hiện lỗi

Nếu lỗi chỉ xuất hiện sau khi xe làm việc lâu hoặc làm việc quá tải, cần dừng xe và làm mát mô tơ bơm theo hướng dẫn.

Nếu lỗi L02 GF52NS xuất hiện thường xuyên dù xe đang vận hành trong điều kiện bình thường, hãy thực hiện quy trình chẩn đoán mã lỗi GF51MA để kiểm tra cảm biến nhiệt độ của biến tần bơm.

Cách tái hiện mã lỗi để kiểm tra

Theo thông tin liên quan trong tài liệu, phương pháp tái hiện mã lỗi là:

  • Chuyển công tắc khởi động sang vị trí ON.

Sau khi bật công tắc, theo dõi màn hình hiển thị để kiểm tra mã lỗi L02 GF52NS.

Tóm tắt quy trình xử lý lỗi L02 GF52NS

Quy trình xử lý theo tài liệu gồm:

  1. Xác định xe có làm việc lâu hoặc bị quá tải hay không.
  2. Dừng xe nâng.
  3. Chờ mô tơ bơm nguội.
  4. Đợi nhiệt độ giảm xuống 154°C hoặc thấp hơn.
  5. Kiểm tra lại thiết bị công tác và hệ thống trợ lực lái.
  6. Nếu lỗi thường xuyên xuất hiện khi xe vận hành bình thường, thực hiện chẩn đoán mã lỗi GF51MA.

Lưu ý khi xử lý lỗi

Lỗi L02 GF52NS liên quan trực tiếp đến tình trạng quá nhiệt của mô tơ bơm. Khi lỗi xuất hiện, bộ điều khiển đã dừng đầu ra tới biến tần bơm, vì vậy thiết bị công tác và trợ lực lái không thể vận hành.

Không nên cố gắng tiếp tục sử dụng xe khi mô tơ bơm chưa được làm mát. Nếu lỗi tái diễn nhiều lần trong điều kiện làm việc bình thường, cần chuyển sang kiểm tra mã lỗi GF51MA theo đúng chỉ dẫn của tài liệu.

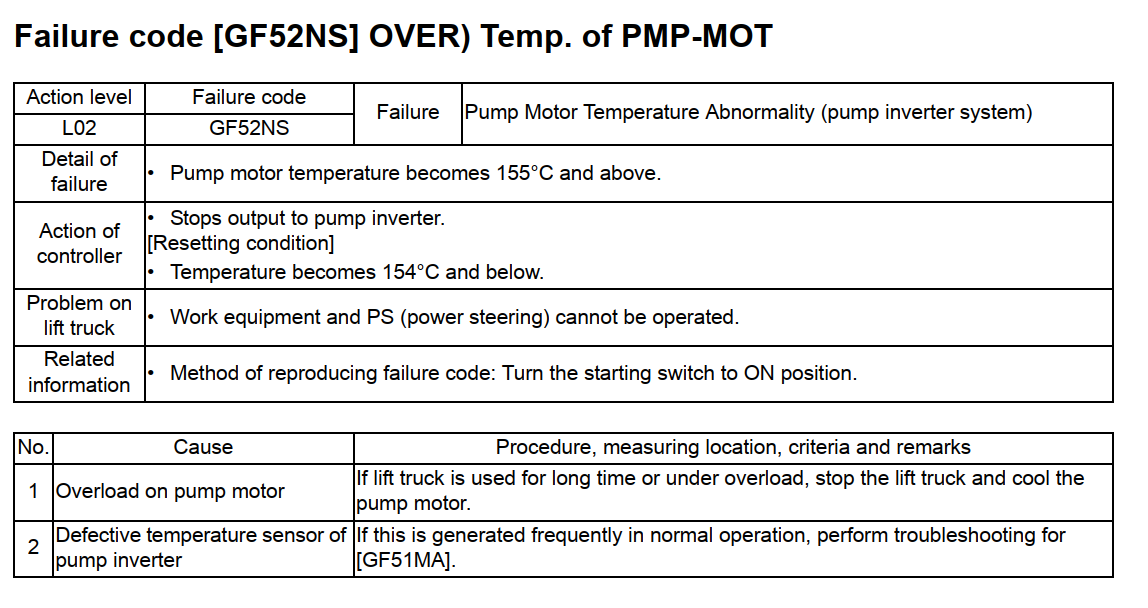

Tài liệu kỹ thuật hướng dẫn sửa lỗi L02 GF52NS trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1


Kết luận

Lỗi L02 GF52NS trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là cảnh báo nhiệt độ mô tơ bơm đạt từ 155°C trở lên.

Nguyên nhân có thể do mô tơ bơm bị quá tải khi xe làm việc trong thời gian dài hoặc cảm biến nhiệt độ của biến tần bơm bị lỗi. Cách xử lý trước tiên là dừng xe và làm mát mô tơ bơm. Khi nhiệt độ giảm xuống 154°C hoặc thấp hơn, hệ thống mới đáp ứng điều kiện khôi phục. Nếu lỗi thường xuyên xuất hiện trong điều kiện vận hành bình thường, cần thực hiện chẩn đoán mã lỗi GF51MA.
