Hướng dẫn sửa lỗi L03 D19XKY xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 D19XKY xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 D19XKY là mã lỗi liên quan đến hiện tượng chập dương đầu ra rơ-le ngắt nguồn tùy chọn trên hệ thống bộ điều khiển chính. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi xảy ra, bộ điều khiển sẽ tắt đầu ra của rơ-le nguồn OP để bảo vệ hệ thống. Việc kiểm tra cần được thực hiện đúng trình tự, đặc biệt là tại giắc nối R61 và mạch dây liên quan.

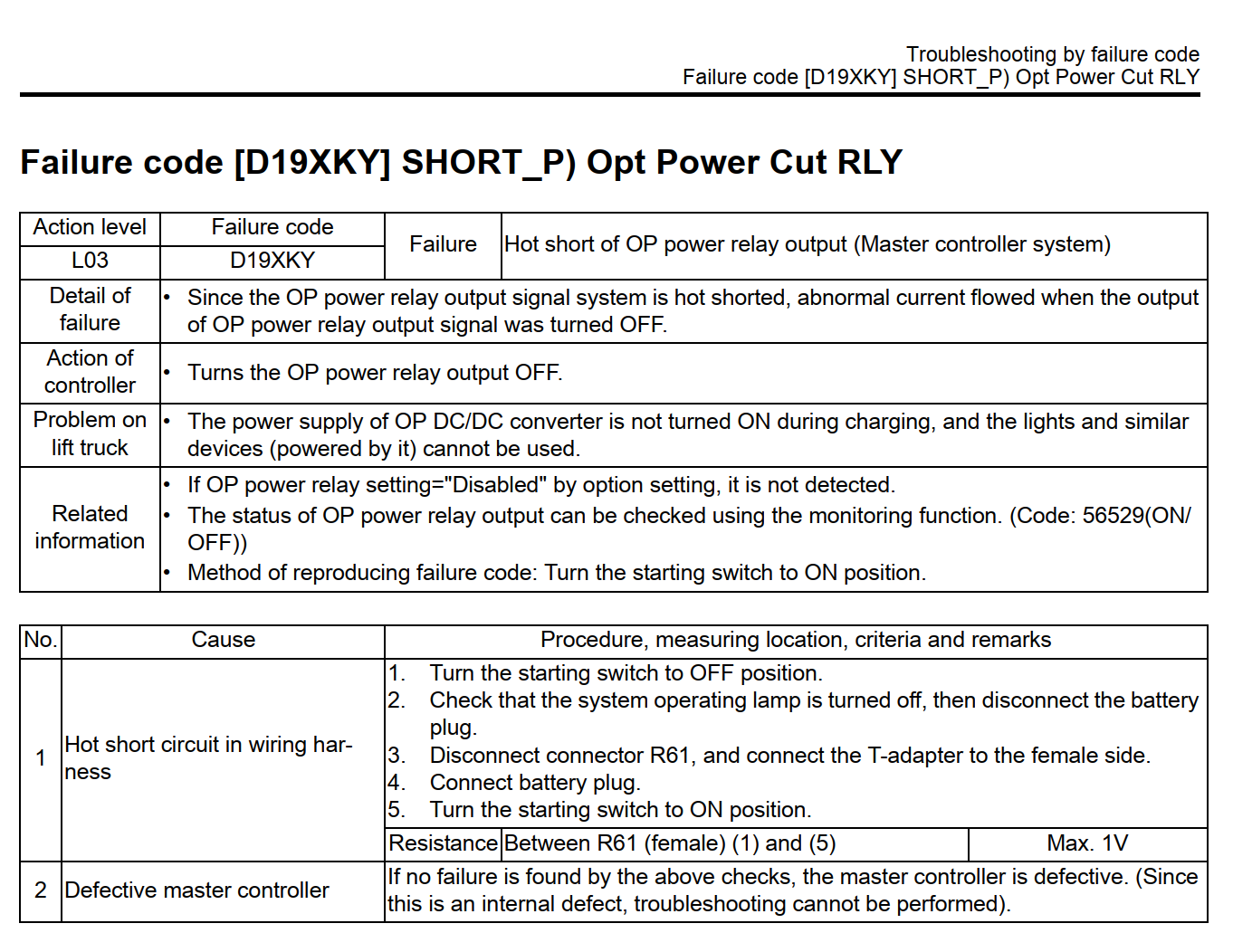

Thông tin mã lỗi L03 D19XKY

  • Cấp độ tác động: L03
  • Mã lỗi: D19XKY
  • Tên lỗi theo tài liệu: SHORT_P) Opt Power Cut RLY
  • Nội dung lỗi: Chập dương đầu ra rơ-le nguồn OP thuộc hệ thống bộ điều khiển chính.

Chi tiết lỗi L03 D19XKY

Theo tài liệu kỹ thuật, hệ thống phát hiện đầu ra rơ-le nguồn OP bị chập dương. Khi tín hiệu đầu ra của rơ-le nguồn OP được chuyển sang trạng thái OFF, dòng điện bất thường vẫn xuất hiện trong mạch.

Khi phát hiện tình trạng này, bộ điều khiển sẽ tắt đầu ra rơ-le nguồn OP.

Hiện tượng xảy ra trên xe nâng

Khi xe nâng Komatsu xuất hiện lỗi L03 D19XKY, nguồn cấp cho bộ chuyển đổi DC/DC tùy chọn không được bật trong quá trình sạc. Vì vậy, đèn và các thiết bị tương tự sử dụng nguồn điện từ bộ chuyển đổi này sẽ không hoạt động.

Nguyên nhân gây lỗi L03 D19XKY

Theo tài liệu cung cấp, lỗi L03 D19XKY có hai nguyên nhân chính:

  1. Dây điện trong mạch bị chập dương.
  2. Bộ điều khiển chính bị hỏng.

Cần kiểm tra mạch dây điện trước. Chỉ kết luận bộ điều khiển chính bị lỗi khi không phát hiện bất thường trong quá trình kiểm tra dây dẫn và giắc kết nối.

Cách kiểm tra và sửa lỗi L03 D19XKY

Bước 1: Tắt khóa điện

Chuyển khóa điện của xe nâng về vị trí OFF.

Bước 2: Ngắt giắc pin

Kiểm tra và xác nhận đèn báo hoạt động của hệ thống đã tắt hoàn toàn. Sau đó ngắt giắc pin của xe nâng.

Không tháo giắc pin khi đèn báo hoạt động của hệ thống vẫn còn sáng.

Bước 3: Tháo giắc R61

Ngắt giắc nối R61, sau đó kết nối bộ chuyển đổi chữ T vào phía giắc cái của R61.

Bước 4: Kết nối lại giắc pin

Sau khi lắp thiết bị đo đúng vị trí, kết nối lại giắc pin của xe nâng.

Bước 5: Bật khóa điện

Chuyển khóa điện về vị trí ON để tiến hành kiểm tra mạch điện.

Bước 6: Đo kiểm tại giắc R61

Thực hiện phép đo giữa các chân sau:

  • Vị trí đo: Giữa chân số 1 và chân số 5 của giắc R61 phía giắc cái.
  • Tiêu chuẩn theo tài liệu: Tối đa 1 V.

Nếu kết quả đo vượt quá 1 V, cần kiểm tra và xử lý hiện tượng chập dương trong dây điện của mạch rơ-le nguồn OP.

Tập trung kiểm tra dây dẫn, đầu nối và các điểm tiếp xúc trong mạch có liên quan đến:

  • Bộ điều khiển chính.
  • Giắc trung gian A15.
  • Điốt D09.
  • Rơ-le R61.
  • Điện trở N07 loại 650 Ω.
  • Bộ chuyển đổi DC/DC tùy chọn M52, nếu xe được trang bị.
  • Các điểm tiếp mass GND72.

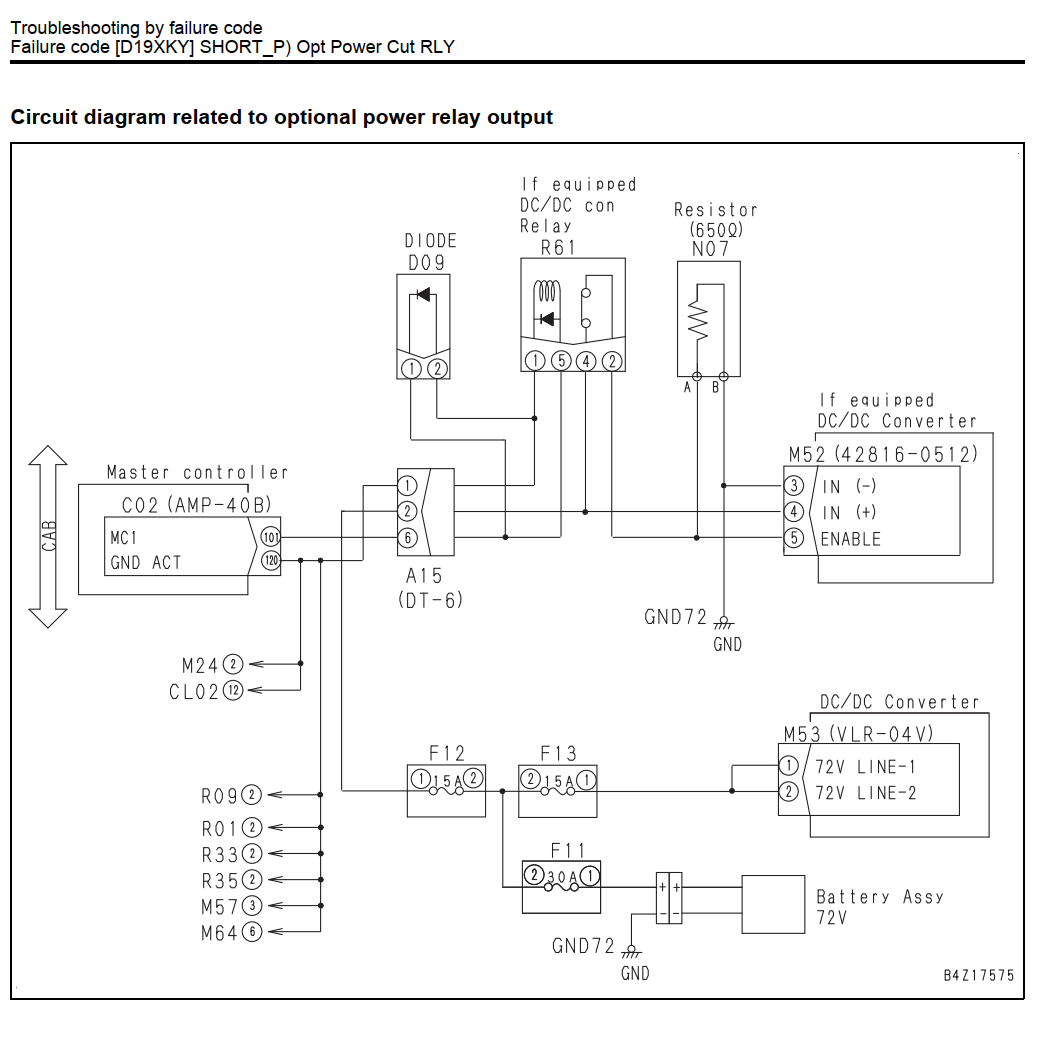

Sơ đồ trong tài liệu cũng thể hiện mạch liên quan đến cầu chì F11 30 A, F12 15 A và F13 15 A. Việc kiểm tra cần được thực hiện theo đúng sơ đồ điện của xe.

Kiểm tra bộ điều khiển chính

Nếu không phát hiện lỗi ở dây điện, giắc nối và các thành phần của mạch sau khi hoàn thành những bước kiểm tra trên, tài liệu xác định bộ điều khiển chính có thể đã bị hỏng.

Đây là lỗi bên trong bộ điều khiển chính nên không thể tiếp tục chẩn đoán hoặc sửa chữa bằng quy trình kiểm tra mạch điện thông thường. Cần xử lý bộ điều khiển chính theo phương án sửa chữa hoặc thay thế phù hợp.

Thông tin liên quan đến lỗi D19XKY

Theo tài liệu kỹ thuật:

  • Nếu cài đặt rơ-le nguồn OP trong phần thiết lập tùy chọn được đặt thành Disabled, hệ thống sẽ không phát hiện lỗi này.
  • Có thể kiểm tra trạng thái đầu ra rơ-le nguồn OP bằng chức năng giám sát với mã 56529, hiển thị trạng thái ON hoặc OFF.
  • Để tái hiện và kiểm tra mã lỗi, chuyển khóa điện về vị trí ON.

Quy trình xử lý lỗi L03 D19XKY tóm tắt

  1. Tắt khóa điện.
  2. Chờ đèn báo hoạt động hệ thống tắt hoàn toàn.
  3. Ngắt giắc pin.
  4. Tháo giắc R61 và kết nối bộ chuyển đổi chữ T vào phía giắc cái.
  5. Kết nối lại giắc pin.
  6. Bật khóa điện.
  7. Đo giữa chân 1 và chân 5 của giắc R61 phía giắc cái.
  8. Giá trị tiêu chuẩn phải không lớn hơn 1 V.
  9. Nếu giá trị không đạt, kiểm tra và sửa chữa dây điện bị chập dương.
  10. Nếu mạch dây không có bất thường, kiểm tra và xử lý bộ điều khiển chính.

Lưu ý an toàn khi kiểm tra

Xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng bộ pin điện áp cao. Trước khi tháo giắc hoặc kiểm tra mạch điện, cần tắt khóa điện, xác nhận đèn báo hoạt động hệ thống đã tắt rồi mới ngắt giắc pin.

Không tự ý đấu tắt rơ-le, thay đổi đường dây hoặc bỏ qua thiết bị bảo vệ. Việc đo kiểm nên được thực hiện bởi kỹ thuật viên có chuyên môn và có dụng cụ đo phù hợp.

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 D19XKY trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1



Kết luận

Lỗi L03 D19XKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi hệ thống phát hiện chập dương tại đầu ra rơ-le nguồn OP. Khi đó, bộ điều khiển sẽ tắt đầu ra rơ-le, làm cho bộ chuyển đổi DC/DC tùy chọn không được cấp nguồn và các thiết bị sử dụng nguồn này không hoạt động.

Quy trình sửa chữa cần bắt đầu bằng việc kiểm tra điện áp giữa chân 1 và chân 5 của giắc R61 phía giắc cái, với giá trị tiêu chuẩn tối đa 1 V. Nếu mạch dây không có bất thường nhưng lỗi vẫn xuất hiện, nguyên nhân được xác định là hư hỏng bên trong bộ điều khiển chính.
