Hướng dẫn sửa lỗi L03 D1H0KA xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 D1H0KA là mã lỗi liên quan đến hệ thống sạc trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Theo tài liệu kỹ thuật, mã lỗi này có tên là “Charger, MGS open (Charger system)”, tức là công tắc tơ MGS trong bộ sạc không đóng.

Tài liệu áp dụng cho xe thuộc dải số sê-ri từ 300001 đến 304911.

Thông tin mã lỗi L03 D1H0KA

• Mức độ cảnh báo: L03
• Mã lỗi: D1H0KA
• Hệ thống xảy ra lỗi: Bộ sạc – MGS bị hở
• Chi tiết lỗi: Tiếp điểm MGS trong bộ sạc không đóng

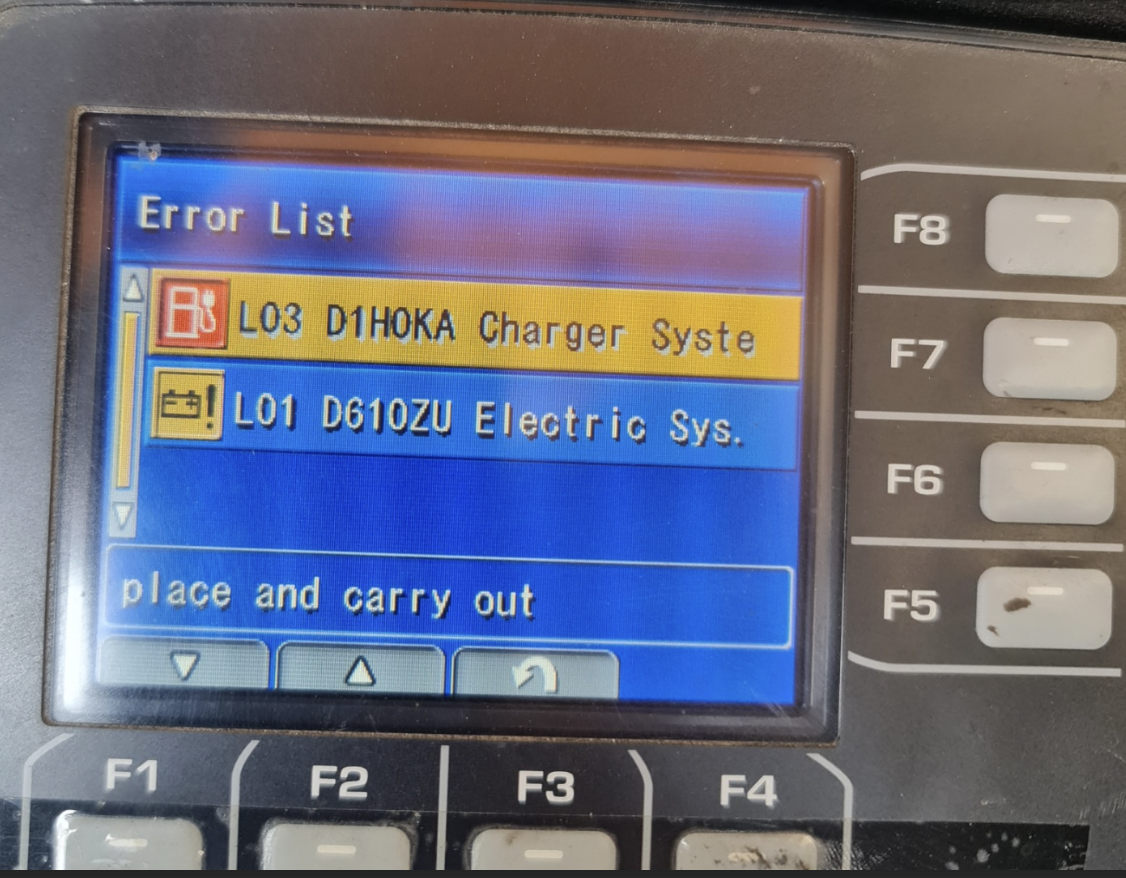

Khi bộ điều khiển phát hiện lỗi L03 D1H0KA, quá trình sạc sẽ dừng lại. Biểu tượng cảnh báo xuất hiện trên bảng điều khiển và còi báo động được kích hoạt.

Hiện tượng khi xe nâng Komatsu báo lỗi L03 D1H0KA

Khi mã lỗi L03 D1H0KA xuất hiện, xe nâng có biểu hiện chính như sau:

• Bộ sạc ngừng hoạt động.
• Biểu tượng cảnh báo hiển thị trên màn hình điều khiển.
• Còi cảnh báo được kích hoạt.
• Bình điện của xe nâng không thể sạc được.

Cảnh báo an toàn trước khi kiểm tra

Hệ thống sạc sử dụng các thiết bị có điện áp cao và nhiệt độ cao. Kỹ thuật viên phải đặc biệt cẩn thận để tránh nguy cơ điện giật và bỏng.

Trước khi mở bộ sạc và thực hiện đo kiểm:

1. Chuyển khóa điện về vị trí OFF.
2. Rút phích cắm bộ sạc.
3. Tắt cầu dao nguồn điện xoay chiều cấp cho bộ sạc.
4. Chờ ít nhất 10 phút rồi mới mở nắp bộ sạc.

Việc kiểm tra hệ thống sạc điện áp cao nên được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị đo phù hợp.

Nguyên nhân gây lỗi L03 D1H0KA

Theo tài liệu kỹ thuật, lỗi L03 D1H0KA có thể xuất phát từ năm nguyên nhân chính:

1. Cầu chì F210 bị đứt.
2. Cuộn dây MGS bị hỏng hoặc bị hở mạch.
3. Dây điện bị đứt hoặc giắc nối tiếp xúc kém.
4. Bo mạch CPU P1 bị hỏng.
5. Bộ sạc bị hỏng.

Cần kiểm tra lần lượt theo đúng trình tự dưới đây để xác định nguyên nhân.

Cách kiểm tra và sửa lỗi L03 D1H0KA

Bước 1: Kiểm tra cầu chì F210

Trước tiên, chuyển khóa điện về vị trí OFF. Rút phích cắm bộ sạc và tắt cầu dao nguồn điện xoay chiều. Chờ ít nhất 10 phút, sau đó mở nắp bộ sạc.

Tháo cầu chì F210 và tiến hành đo điện trở của cầu chì.

Tiêu chuẩn kiểm tra:

• Điện trở cầu chì F210: Tối đa 1Ω

Nếu điện trở không đạt tiêu chuẩn, cần xác định cầu chì F210 bị đứt hoặc hư hỏng và xử lý bộ phận này trước khi tiếp tục kiểm tra.

Bước 2: Kiểm tra cuộn dây MGS

Mở nắp bộ sạc theo đúng quy trình an toàn nêu trên rồi đo điện trở cuộn dây MGS.

Tiến hành đo giữa hai chân:

• MGS-A1 và MGS-A2

Tiêu chuẩn kiểm tra:

• Điện trở giữa MGS-A1 và MGS-A2: Khoảng 87Ω

Nếu giá trị điện trở không xấp xỉ 87Ω, cuộn dây MGS có thể bị hỏng hoặc bị hở mạch.

Bước 3: Kiểm tra dây điện và giắc nối

Ngắt các giắc dây nối giữa các bo mạch PC trước khi đo. Sau đó kiểm tra điện trở của từng đoạn mạch sau:

• Giữa chân CN1-B3 của bo mạch CPU và MGS-A2: Tối đa 1Ω
• Giữa MGS-A1 và BS2-1: Tối đa 1Ω
• Giữa BS2-2 và cầu chì F210: Tối đa 1Ω
• Giữa cầu chì F210 và bộ lọc nhiễu: Tối đa 1Ω

Nếu một trong các đoạn mạch có điện trở vượt quá 1Ω, cần kiểm tra hiện tượng đứt dây hoặc giắc nối tiếp xúc kém tại đoạn mạch tương ứng.

Bước 4: Kiểm tra bo mạch CPU P1

Nếu không phát hiện bất thường sau khi kiểm tra cầu chì F210, cuộn dây MGS, dây điện và các giắc nối, tài liệu xác định bo mạch CPU P1 có thể bị hỏng.

Đây là hư hỏng bên trong bo mạch nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra thông thường trong tài liệu.

Bước 5: Xác định tình trạng bộ sạc

Nếu không tìm thấy bất kỳ hư hỏng nào sau toàn bộ các bước kiểm tra phía trên, nguyên nhân được xác định là bộ sạc bị lỗi.

Kỹ thuật viên cần xử lý bộ sạc sau khi đã loại trừ lần lượt các nguyên nhân liên quan đến cầu chì F210, cuộn dây MGS, dây dẫn, giắc nối và bo mạch CPU P1.

Bảng tiêu chuẩn đo kiểm lỗi L03 D1H0KA

Trình tự xử lý nhanh lỗi L03 D1H0KA

Để tránh bỏ sót nguyên nhân, kỹ thuật viên nên kiểm tra theo đúng thứ tự:

1. Kiểm tra cầu chì F210.
2. Đo điện trở cuộn dây MGS.
3. Kiểm tra dây điện và các giắc nối.
4. Xác định tình trạng bo mạch CPU P1.
5. Kiểm tra và xác định tình trạng bộ sạc.

Sau khi xử lý vị trí bất thường, cần lắp lại đầy đủ các bộ phận, bảo đảm các đầu nối chắc chắn và kiểm tra lại hoạt động sạc của xe.

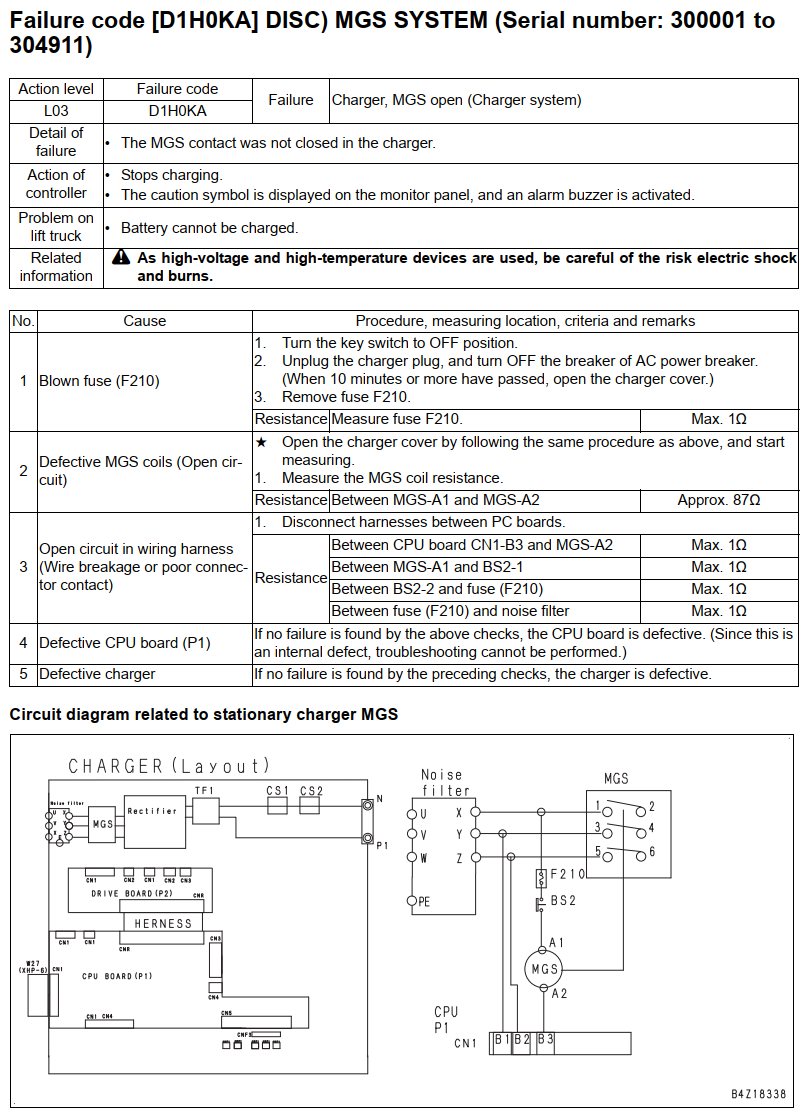

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 D1H0KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 và FE30-1

Kết luận

Lỗi L03 D1H0KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi tiếp điểm MGS trong bộ sạc không đóng, khiến quá trình sạc bị dừng và bình điện không thể sạc.

Các nguyên nhân cần kiểm tra gồm cầu chì F210 bị đứt, cuộn dây MGS bị hở, dây điện hoặc giắc nối không tốt, bo mạch CPU P1 bị lỗi và bộ sạc bị hỏng. Trong quá trình chẩn đoán, cần tuân thủ nghiêm ngặt quy trình ngắt điện và chờ ít nhất 10 phút trước khi mở bộ sạc để bảo đảm an toàn.
