Hướng dẫn sửa lỗi L03 D1HDKA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D1HDKA là mã lỗi liên quan đến Main Contactor 4 – công tắc tơ chính MC4 trên hệ thống xe nâng điện Komatsu. Mã lỗi này có thể xuất hiện trên các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi L03 D1HDKA xảy ra, ắc quy không thể được sạc. Kỹ thuật viên cần kiểm tra lần lượt công tắc tơ MC4, dây điện, giắc nối, diode D08 và bộ điều khiển chính để xác định chính xác nguyên nhân.

Lỗi L03 D1HDKA là lỗi gì?

Theo tài liệu kỹ thuật, lỗi L03 D1HDKA – DISC Main Contactor 4 được ghi nhận khi mạch điều khiển công tắc tơ chính MC4 của hệ thống bộ điều khiển chính bị hở mạch.

Khi bộ điều khiển phát lệnh bật công tắc tơ chính MC4 nhưng MC4 không hoạt động, hệ thống sẽ phát hiện bất thường và hiển thị mã lỗi L03 D1HDKA.

Thông tin chính của mã lỗi:

• Cấp độ lỗi: L03.
• Mã lỗi: D1HDKA.
• Bộ phận liên quan: Main Contactor 4 – công tắc tơ chính MC4.
• Hiện tượng: Mạch điều khiển MC4 bị hở.
• Hoạt động của bộ điều khiển: Tắt công tắc tơ chính MC4.
• Ảnh hưởng đến xe: Không thể sạc ắc quy.

Dấu hiệu khi xe nâng Komatsu báo lỗi L03 D1HDKA

Khi mã lỗi L03 D1HDKA xuất hiện, xe nâng điện Komatsu có thể gặp tình trạng:

• Công tắc tơ chính MC4 không hoạt động dù đã nhận lệnh bật.
• Bộ điều khiển tự động tắt MC4.
• Hệ thống không thể tiến hành sạc ắc quy.
• Mã lỗi xuất hiện khi thực hiện thao tác sạc ắc quy.

Theo tài liệu, có thể tái hiện mã lỗi bằng cách thực hiện sạc ắc quy.

Các nguyên nhân gây lỗi L03 D1HDKA

Tài liệu kỹ thuật xác định bốn nhóm nguyên nhân cần kiểm tra:

1. Công tắc tơ chính MC4 bị hỏng.
2. Dây điện hoặc giắc nối bị hỏng, đứt dây hoặc tiếp xúc không tốt.
3. Diode D08 bị hỏng.
4. Bộ điều khiển chính bị hỏng.

Việc kiểm tra cần thực hiện lần lượt theo đúng thứ tự trên.

Cách kiểm tra và sửa lỗi L03 D1HDKA

1. Kiểm tra công tắc tơ chính MC4

Trước tiên, kiểm tra điện trở cuộn dây của công tắc tơ chính MC4.

Quy trình thực hiện:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt hoàn toàn, sau đó ngắt giắc ắc quy.
3. Ngắt giắc M24 và kết nối T-adapter vào phía giắc đực.
4. Đo điện trở cuộn dây của công tắc tơ chính MC4.

Vị trí đo:

• Đo giữa chân M24 phía đực số 1 và số 2.

Giá trị tiêu chuẩn:

• Điện trở xấp xỉ 15Ω.

Nếu giá trị đo không đạt khoảng 15Ω, công tắc tơ chính MC4 có thể bị hỏng và cần được xử lý hoặc thay thế.

2. Kiểm tra dây điện và giắc nối

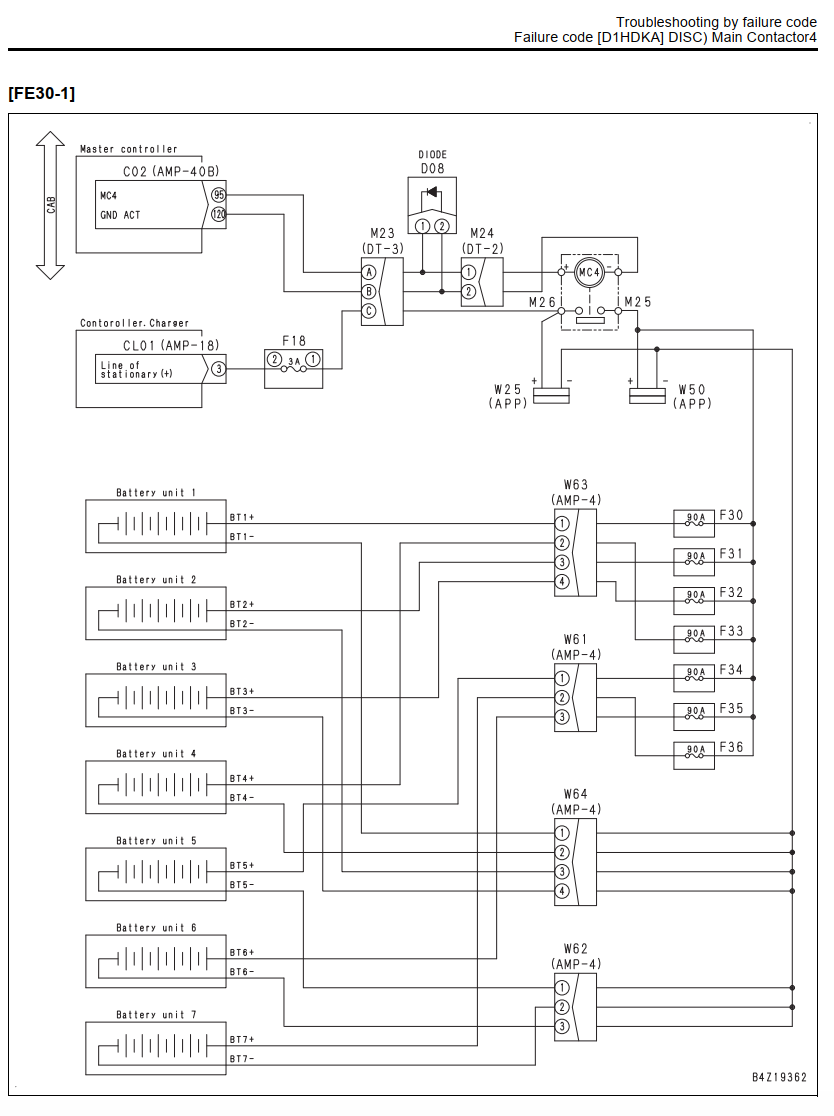

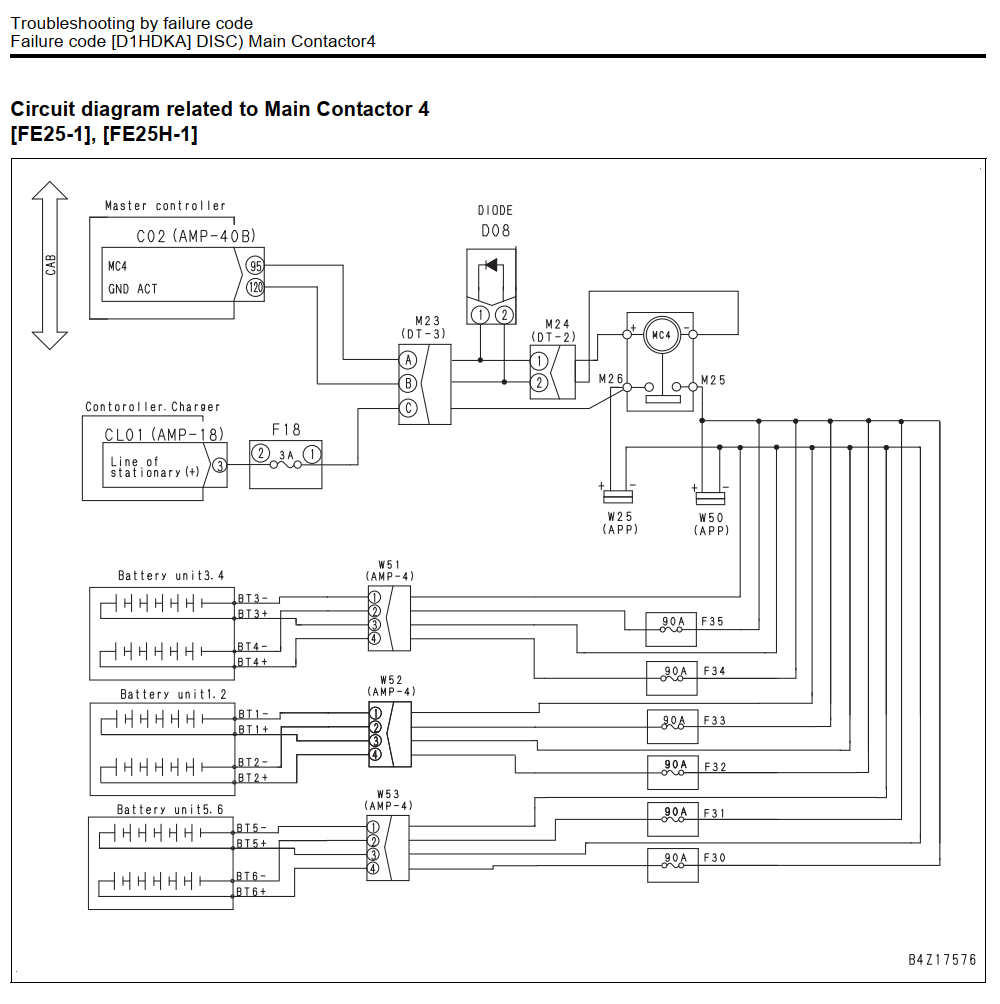

Nếu công tắc tơ MC4 đạt tiêu chuẩn, tiếp tục kiểm tra dây dẫn giữa giắc M24 và giắc C02 của bộ điều khiển chính.

Quy trình thực hiện:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt, sau đó ngắt giắc ắc quy.
3. Ngắt các giắc M24 và C02.
4. Kết nối T-adapter vào phía giắc cái của M24.
5. Tiến hành đo điện trở giữa các chân tương ứng.

Các vị trí đo và tiêu chuẩn:

• Giữa M24 phía cái chân số 1 và C02 phía cái chân số 95: điện trở tối đa 1Ω.
• Giữa M24 phía cái chân số 2 và C02 phía cái chân số 120: điện trở tối đa 1Ω.

Nếu điện trở vượt quá 1Ω, cần kiểm tra tình trạng đứt dây, dây dẫn hư hỏng hoặc tiếp xúc không tốt tại các giắc nối.

3. Kiểm tra diode D08

Nếu dây điện và giắc nối không có bất thường, tiếp tục kiểm tra diode D08.

Quy trình thực hiện:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt hoàn toàn, sau đó ngắt giắc ắc quy.
3. Ngắt giắc D08 và kết nối T-adapter vào phía giắc đực.
4. Chuyển đồng hồ vạn năng sang thang đo diode.
5. Đo diode theo cả hai chiều.

Tiêu chuẩn kiểm tra:

• Đặt cực dương vào D08 phía đực chân số 1 và cực âm vào chân số 2: không thông mạch.
• Đặt cực dương vào D08 phía đực chân số 2 và cực âm vào chân số 1: có thông mạch.

Nếu diode thông mạch ở cả hai chiều hoặc không thông mạch ở cả hai chiều, diode D08 bị hỏng và cần được xử lý hoặc thay thế.

4. Kiểm tra bộ điều khiển chính

Nếu công tắc tơ MC4, dây điện, giắc nối và diode D08 đều đạt tiêu chuẩn nhưng mã lỗi L03 D1HDKA vẫn xuất hiện, nguyên nhân được xác định là bộ điều khiển chính bị hỏng.

Theo tài liệu, đây là lỗi bên trong bộ điều khiển nên không thể tiếp tục chẩn đoán bằng các bước kiểm tra bên ngoài. Khi đó, cần xử lý bộ điều khiển chính phù hợp với tình trạng thực tế.

Kiểm tra dòng điều khiển MC4 bằng chức năng Monitoring

Tài liệu cho biết dòng điện điều khiển công tắc tơ chính MC4 có thể được kiểm tra bằng chức năng Monitoring trên xe.

Thông số theo dõi:

• Mã Monitoring: 56528.
• Đơn vị hiển thị: mA.

Thông số này hỗ trợ kỹ thuật viên theo dõi hoạt động của mạch điều khiển công tắc tơ MC4 trong quá trình chẩn đoán lỗi.

Trình tự chẩn đoán nhanh lỗi L03 D1HDKA

Để tránh bỏ sót nguyên nhân, nên kiểm tra theo trình tự:

1. Tắt khóa điện, chờ đèn hệ thống tắt rồi ngắt giắc ắc quy.
2. Đo điện trở cuộn dây MC4 tại M24 chân 1 và chân 2, tiêu chuẩn khoảng 15Ω.
3. Đo dây từ M24 chân 1 đến C02 chân 95, tiêu chuẩn tối đa 1Ω.
4. Đo dây từ M24 chân 2 đến C02 chân 120, tiêu chuẩn tối đa 1Ω.
5. Kiểm tra diode D08 theo cả hai chiều.
6. Nếu tất cả kết quả đều đạt tiêu chuẩn, kiểm tra và xử lý bộ điều khiển chính.

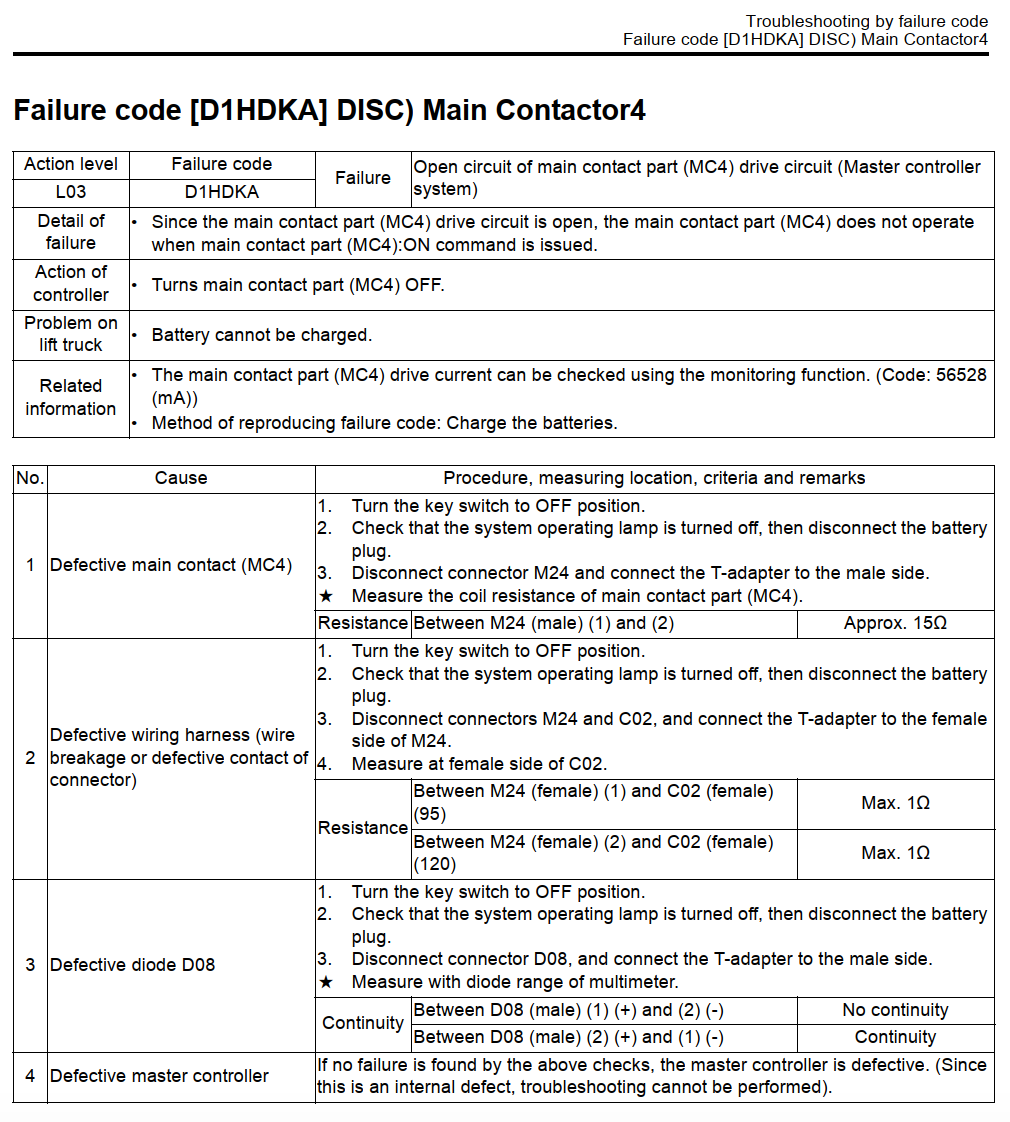

Bảng thông số kiểm tra lỗi L03 D1HDKA

Lưu ý khi kiểm tra lỗi L03 D1HDKA

Trước khi tháo giắc hoặc đo điện trở, cần thực hiện đúng trình tự:

• Chuyển khóa điện về vị trí OFF.
• Chờ đèn báo hoạt động của hệ thống tắt hoàn toàn.
• Ngắt giắc ắc quy trước khi tháo các giắc M24, C02 hoặc D08.
• Đấu đúng T-adapter và đúng phía giắc theo tài liệu.
• Không nhầm chân số 95 và 120 trên giắc C02.
• Khi kiểm tra diode D08, phải đo theo cả hai chiều.

Tài liệu kỹ thuật sửa lỗi L03 D1HDKA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 D1HDKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch điều khiển công tắc tơ chính MC4. Khi xảy ra lỗi, bộ điều khiển sẽ tắt MC4 và ắc quy không thể được sạc.

Các nguyên nhân cần kiểm tra lần lượt gồm công tắc tơ MC4, dây điện và giắc nối, diode D08, sau cùng là bộ điều khiển chính. Việc đo đúng chân giắc và đối chiếu chính xác các giá trị tiêu chuẩn sẽ giúp xác định bộ phận hư hỏng, tránh thay thế linh kiện không cần thiết.
