Hướng dẫn sửa lỗi L03 D1HDKY trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D1HDKY là mã lỗi liên quan đến mạch điều khiển bộ phận tiếp điểm chính MC4 trên xe nâng điện Komatsu. Mã lỗi này áp dụng cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Theo tài liệu kỹ thuật, tên lỗi đầy đủ là:

L03 D1HDKY – SHORT_P Main Contactor 4

Nội dung lỗi được xác định là mạch điều khiển bộ phận tiếp điểm chính MC4 thuộc hệ thống bộ điều khiển chính bị chạm với nguồn điện.

Thông tin cơ bản về lỗi L03 D1HDKY

• Cấp độ xử lý: L03.
• Mã lỗi: D1HDKY.
• Bộ phận liên quan: Main Contactor 4 – contactor chính MC4.
• Nội dung lỗi: Mạch điều khiển MC4 bị chạm nguồn.
• Hệ thống liên quan: Bộ điều khiển chính – Master Controller.

Khi mạch điều khiển contactor chính MC4 bị chạm với nguồn điện, dòng điện bất thường sẽ xuất hiện trong lúc bộ điều khiển phát lệnh tắt MC4.

Hiện tượng khi xe nâng Komatsu báo lỗi L03 D1HDKY

Khi phát hiện lỗi D1HDKY, bộ điều khiển sẽ thực hiện lệnh tắt bộ phận tiếp điểm chính MC4.

Lỗi này có thể gây ra các hiện tượng sau trên xe nâng:

• Nguồn điện 72V được cấp liên tục đến giắc sạc của xe.
• Nguồn điều khiển bộ sạc vẫn duy trì ở trạng thái ON sau khi quá trình sạc đã hoàn thành.

Do lỗi liên quan trực tiếp đến nguồn điện 72V và hệ thống sạc, kỹ thuật viên cần ngắt nguồn điện đúng trình tự trước khi kiểm tra mạch điện.

Nguyên nhân gây lỗi L03 D1HDKY

Theo tài liệu kỹ thuật, lỗi L03 D1HDKY có hai nguyên nhân chính:

1. Dây điện bị chạm nguồn

Dây dẫn trong mạch điều khiển contactor chính MC4 có thể bị chạm với nguồn điện, khiến điện áp hoặc dòng điện bất thường xuất hiện khi bộ điều khiển phát lệnh tắt MC4.

2. Bộ điều khiển chính bị hỏng

Nếu kiểm tra dây điện và mạch điều khiển MC4 nhưng không phát hiện bất thường, nguyên nhân được xác định là bộ điều khiển chính bị lỗi bên trong.

Cách tái hiện lỗi L03 D1HDKY

Để tái hiện và kiểm tra mã lỗi, bật công tắc khởi động sang vị trí ON.

Dòng điều khiển của bộ phận tiếp điểm chính MC4 có thể được kiểm tra bằng chức năng giám sát với mã:

56528 – Main Contactor 4 drive current (mA)

Quy trình kiểm tra và sửa lỗi L03 D1HDKY

Bước 1: Tắt công tắc khởi động

Chuyển công tắc khởi động của xe nâng về vị trí OFF.

Bước 2: Ngắt giắc bình điện

Kiểm tra và xác nhận đèn báo hệ thống đã tắt hoàn toàn. Sau đó mới ngắt giắc kết nối bình điện của xe.

Không được tháo giắc bình điện khi đèn báo hệ thống vẫn còn sáng.

Bước 3: Tháo giắc M24

Xác định giắc M24 trong mạch điều khiển contactor chính MC4 và tháo giắc kết nối này.

Theo sơ đồ mạch điện, M24 là giắc DT-2 gồm hai chân và nằm trên đường dây nối đến MC4.

Bước 4: Kết nối đầu chuyển đổi chữ T

Kết nối đầu chuyển đổi chữ T – T-adapter – vào phía giắc cái của M24 để thực hiện phép đo điện áp.

Bước 5: Đo điện áp giữa hai chân giắc M24

Sử dụng đồng hồ đo điện áp giữa:

• Chân số 1 của giắc cái M24.
• Chân số 2 của giắc cái M24.

Tiêu chuẩn điện áp theo tài liệu:

Điện áp giữa M24 phía giắc cái chân 1 và chân 2 phải không lớn hơn 1V.

Bước 6: Đánh giá kết quả đo

Nếu điện áp đo được lớn hơn 1V, cần kiểm tra và xử lý hiện tượng chạm nguồn trong dây điện của mạch điều khiển contactor chính MC4.

Tập trung kiểm tra đường dây và các đầu nối trong mạch liên quan đến:

• Bộ điều khiển chính Master Controller.
• Giắc C02 của bộ điều khiển chính.
• Giắc trung gian M23.
• Giắc M24.
• Diode D08.
• Contactor chính MC4.
• Bộ điều khiển sạc Controller Charger.
• Cầu chì F18 loại 3A.
• Các đầu nối và dây dẫn liên quan.

Sửa chữa dây dẫn hoặc đầu nối bị chạm nguồn, sau đó lắp lại các giắc điện và kiểm tra hoạt động của xe.

Nếu điện áp giữa chân 1 và chân 2 của giắc cái M24 không lớn hơn 1V và không phát hiện lỗi trong quá trình kiểm tra dây điện, tài liệu xác định bộ điều khiển chính đã bị hỏng.

Do đây là hư hỏng bên trong bộ điều khiển chính nên không thể tiếp tục chẩn đoán hoặc sửa chữa bằng quy trình kiểm tra dây điện nêu trên. Cần xử lý bộ điều khiển chính theo đúng quy trình kỹ thuật phù hợp.

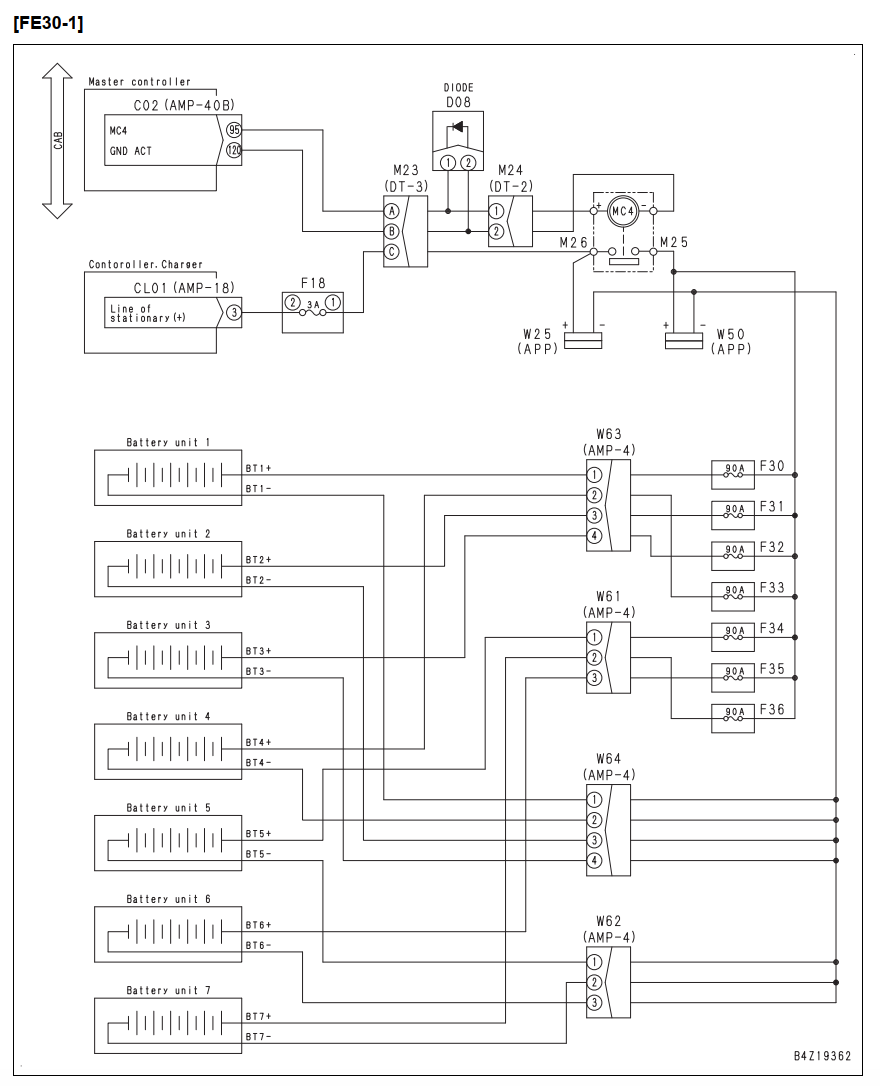

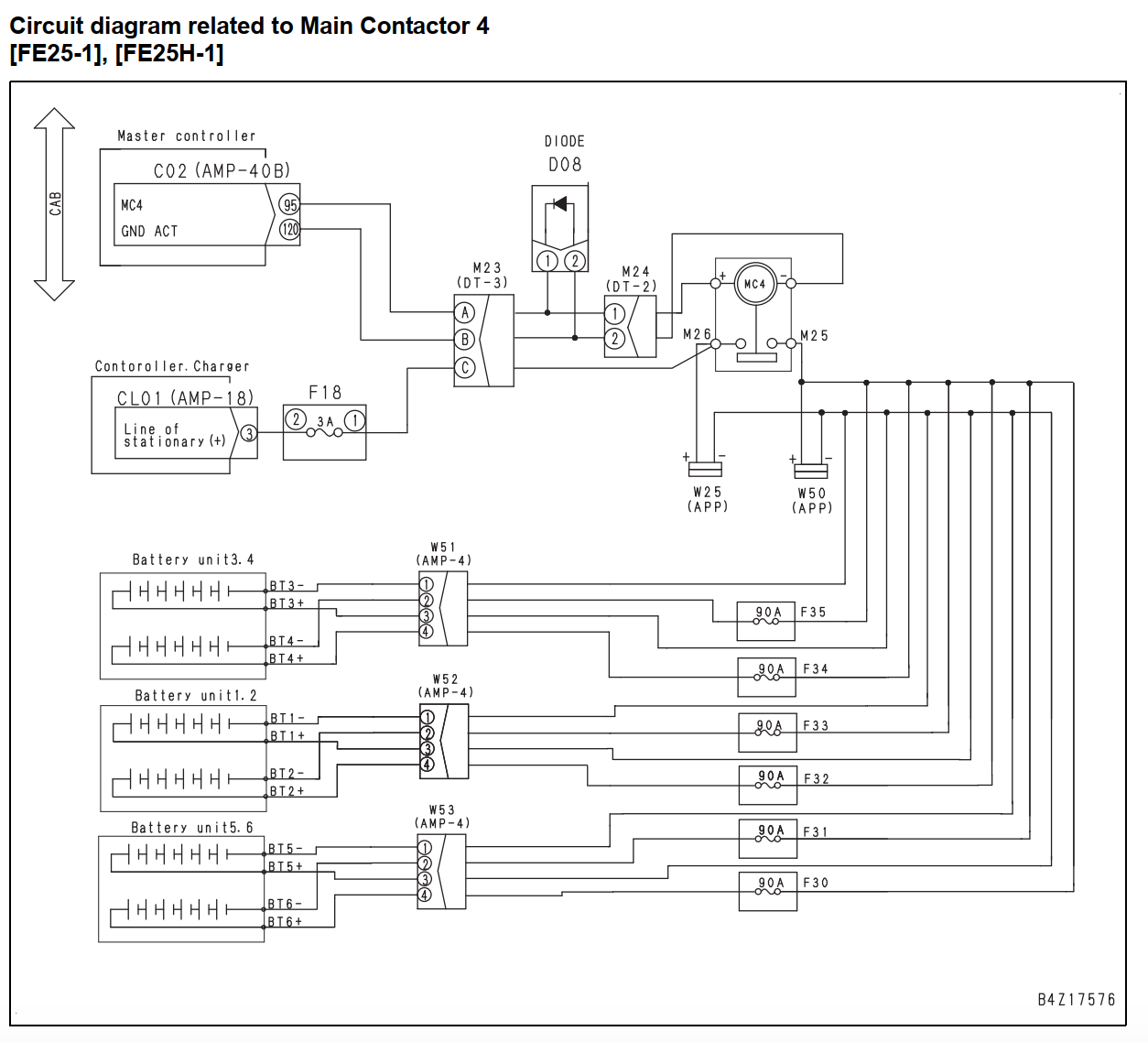

Sơ đồ mạch liên quan đến lỗi D1HDKY

Trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1, mạch điều khiển Main Contactor 4 gồm các thành phần chính:

• Bộ điều khiển chính Master Controller.
• Đầu nối C02.
• Giắc trung gian M23.
• Giắc kiểm tra M24.
• Diode D08.
• Contactor chính MC4.
• Các đầu nối M25 và M26.
• Bộ điều khiển sạc.
• Cầu chì F18 loại 3A.
• Hệ thống bình điện và các cầu chì 90A.

Sơ đồ bố trí hệ thống bình điện và các giắc kết nối trên Komatsu FE25-1, FE25H-1 có sự khác biệt so với Komatsu FE30-1. Vì vậy, khi kiểm tra phải sử dụng đúng sơ đồ mạch điện tương ứng với từng model xe.

Bảng tóm tắt kiểm tra lỗi L03 D1HDKY

Lưu ý an toàn khi sửa lỗi L03 D1HDKY

Hệ thống sử dụng nguồn điện 72V nên việc kiểm tra cần được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Trước khi tháo giắc bình điện hoặc kiểm tra các đầu nối, phải chuyển công tắc khởi động về OFF và xác nhận đèn báo hệ thống đã tắt. Cần sử dụng đúng đồng hồ đo điện và đầu chuyển đổi chữ T theo hướng dẫn để tránh làm hỏng chân giắc hoặc gây chập mạch.

Không tự ý đấu tắt contactor MC4, cầu chì hoặc các mạch bảo vệ của xe.

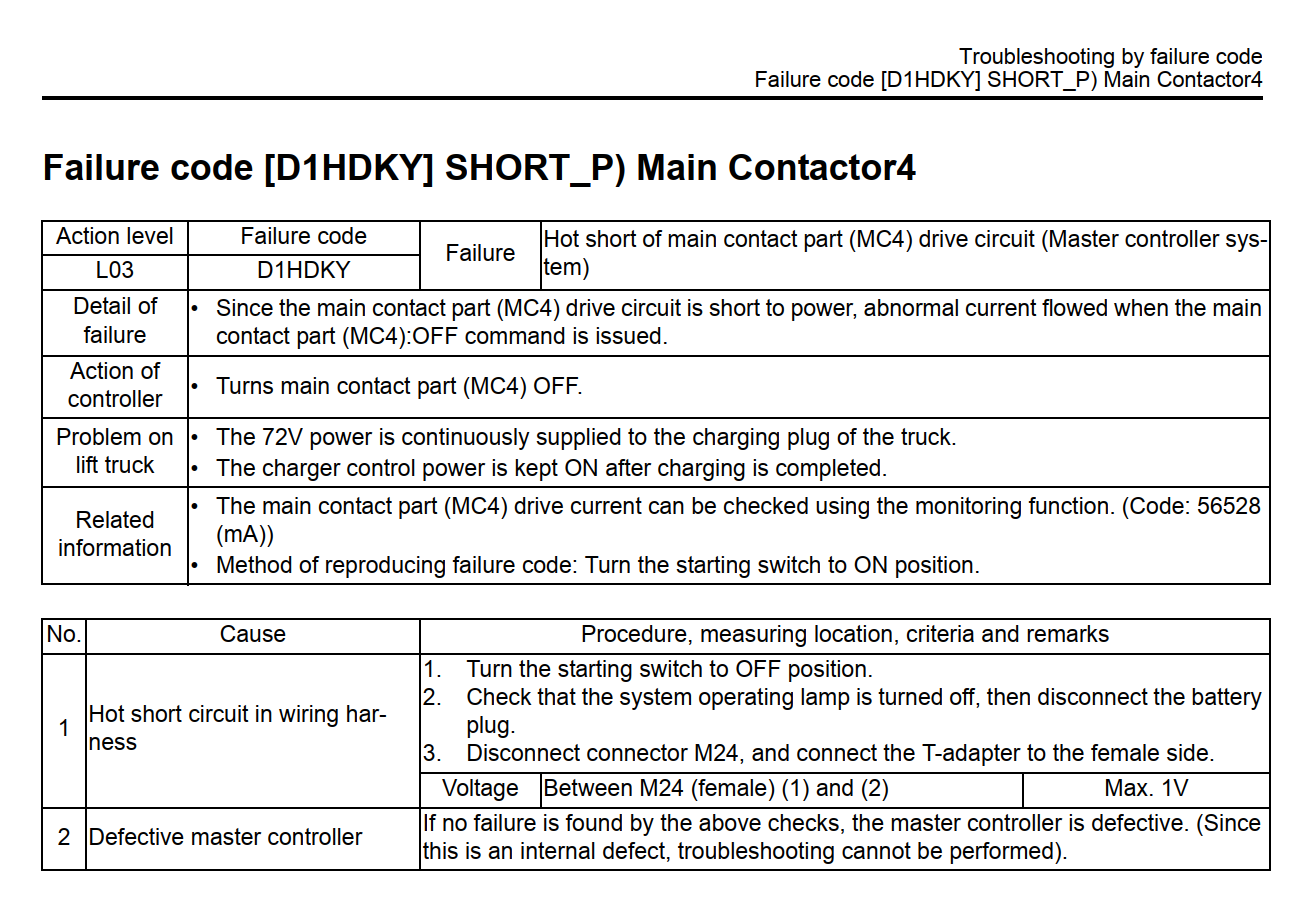

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 D1HDKY trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 D1HDKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi mạch điều khiển contactor chính MC4 bị chạm với nguồn điện.

Quy trình kiểm tra trọng tâm là tháo giắc M24, kết nối T-adapter và đo điện áp giữa chân 1 với chân 2 ở phía giắc cái. Điện áp tiêu chuẩn phải không lớn hơn 1V.

Nếu điện áp vượt quá 1V, cần kiểm tra và sửa chữa dây điện bị chạm nguồn. Nếu dây điện và các đầu nối đều bình thường nhưng lỗi vẫn xuất hiện, bộ điều khiển chính được xác định là bị hỏng bên trong.

Bài viết này áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
