Hướng dẫn sửa lỗi L03 D610KU trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 và FE30-1

Lỗi L03 D610KU có thể xuất hiện trên các dòng xe nâng điện Komatsu sau:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Theo tài liệu kỹ thuật, đây là lỗi liên quan đến điện áp cao của ắc quy trong hệ thống bộ điều khiển trung tâm. Khi phát hiện điện áp ắc quy tăng cao trong quá trình sạc, bộ điều khiển sẽ dừng sạc để bảo vệ hệ thống điện của xe.

Ý nghĩa lỗi L03 D610KU xe nâng Komatsu

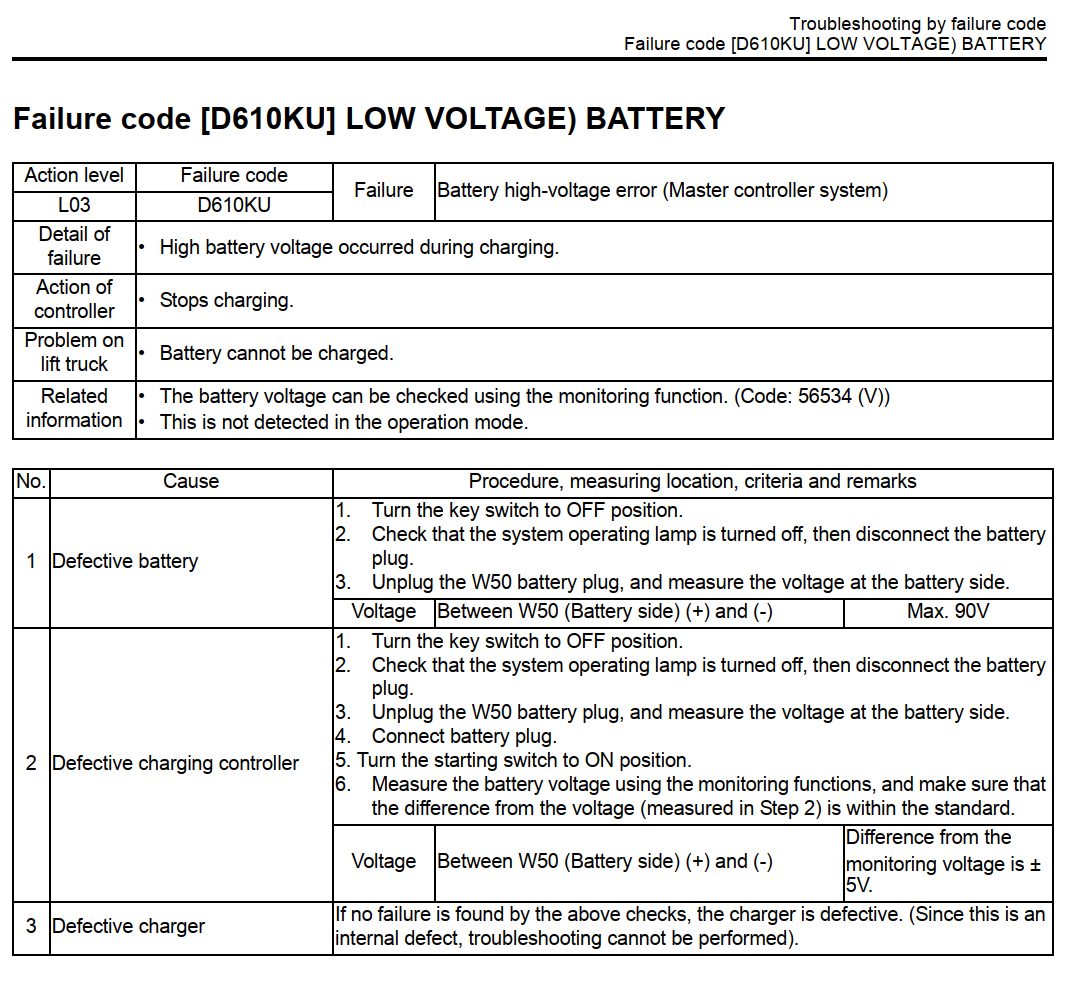

Thông tin trong tài liệu kỹ thuật:

• Cấp độ cảnh báo: L03.
• Mã lỗi: D610KU.
• Tên lỗi: Battery high-voltage error – lỗi điện áp cao của ắc quy.
• Thời điểm phát hiện: Điện áp ắc quy tăng cao trong quá trình sạc.
• Phản ứng của bộ điều khiển: Dừng quá trình sạc.
• Hiện tượng trên xe: Không thể tiếp tục sạc ắc quy.

Lỗi này không được phát hiện khi xe đang ở chế độ vận hành. Điện áp ắc quy có thể được kiểm tra bằng chức năng giám sát với mã theo dõi 56534 (V).

Lưu ý: Phần tiêu đề tiếng Anh trong tài liệu ghi “LOW VOLTAGE”, nhưng nội dung mô tả và quy trình kiểm tra đều xác định đây là tình trạng điện áp ắc quy cao trong khi sạc. Bài viết giữ nguyên cách chẩn đoán theo nội dung kỹ thuật của tài liệu.

Nguyên nhân gây lỗi L03 D610KU

Theo thứ tự kiểm tra trong tài liệu, lỗi L03 D610KU có thể xuất phát từ ba nguyên nhân:

1. Ắc quy bị lỗi.
2. Bộ điều khiển sạc bị lỗi.
3. Bộ sạc bị lỗi bên trong.

Quá trình sửa chữa cần thực hiện lần lượt theo đúng thứ tự trên để xác định chính xác bộ phận gây lỗi.

Quy trình kiểm tra và sửa lỗi L03 D610KU

Bước 1: Kiểm tra ắc quy

Trước tiên, cần đo trực tiếp điện áp tại phía ắc quy:

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra chắc chắn đèn báo hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Rút giắc ắc quy W50.
5. Đo điện áp ở phía ắc quy, giữa cực dương (+) và cực âm (-) của W50.

Tiêu chuẩn điện áp: Tối đa 90V.

Nếu điện áp đo được cao hơn 90V, cần kiểm tra và xử lý ắc quy vì điện áp đã vượt quá giới hạn được tài liệu quy định.

Bước 2: Kiểm tra bộ điều khiển sạc

Nếu điện áp thực tế của ắc quy không vượt quá 90V, tiếp tục kiểm tra độ chính xác của tín hiệu điện áp do bộ điều khiển sạc ghi nhận:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt hoàn toàn.
3. Ngắt giắc cắm ắc quy.
4. Rút giắc ắc quy W50.
5. Đo điện áp trực tiếp tại phía ắc quy, giữa cực dương (+) và cực âm (-).
6. Kết nối lại giắc cắm ắc quy.
7. Chuyển khóa điện sang vị trí ON.
8. Sử dụng chức năng giám sát để kiểm tra điện áp ắc quy.
9. So sánh điện áp hiển thị trong chức năng giám sát với điện áp đã đo trực tiếp tại W50.

Có thể sử dụng mã giám sát 56534 (V) để kiểm tra giá trị điện áp ắc quy.

Tiêu chuẩn chênh lệch: Trong phạm vi ±5V.

Ví dụ, nếu đo trực tiếp tại W50 được 78V thì điện áp hiển thị trong chức năng giám sát phải nằm trong khoảng từ 73V đến 83V.

Nếu mức chênh lệch vượt quá ±5V, bộ điều khiển sạc có thể đang ghi nhận sai điện áp và cần được kiểm tra hoặc thay thế theo kết quả chẩn đoán.

Bước 3: Kiểm tra bộ sạc

Nếu:

• Điện áp thực tế của ắc quy không vượt quá 90V;
• Chênh lệch giữa điện áp đo trực tiếp và điện áp giám sát không vượt quá ±5V;
• Các bước kiểm tra phía trên không phát hiện bất thường;

thì tài liệu xác định bộ sạc bị lỗi.

Đây là hư hỏng bên trong bộ sạc nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài trong tài liệu này. Cần sửa chữa chuyên sâu hoặc thay thế bộ sạc phù hợp.

Bảng tóm tắt chẩn đoán lỗi L03 D610KU

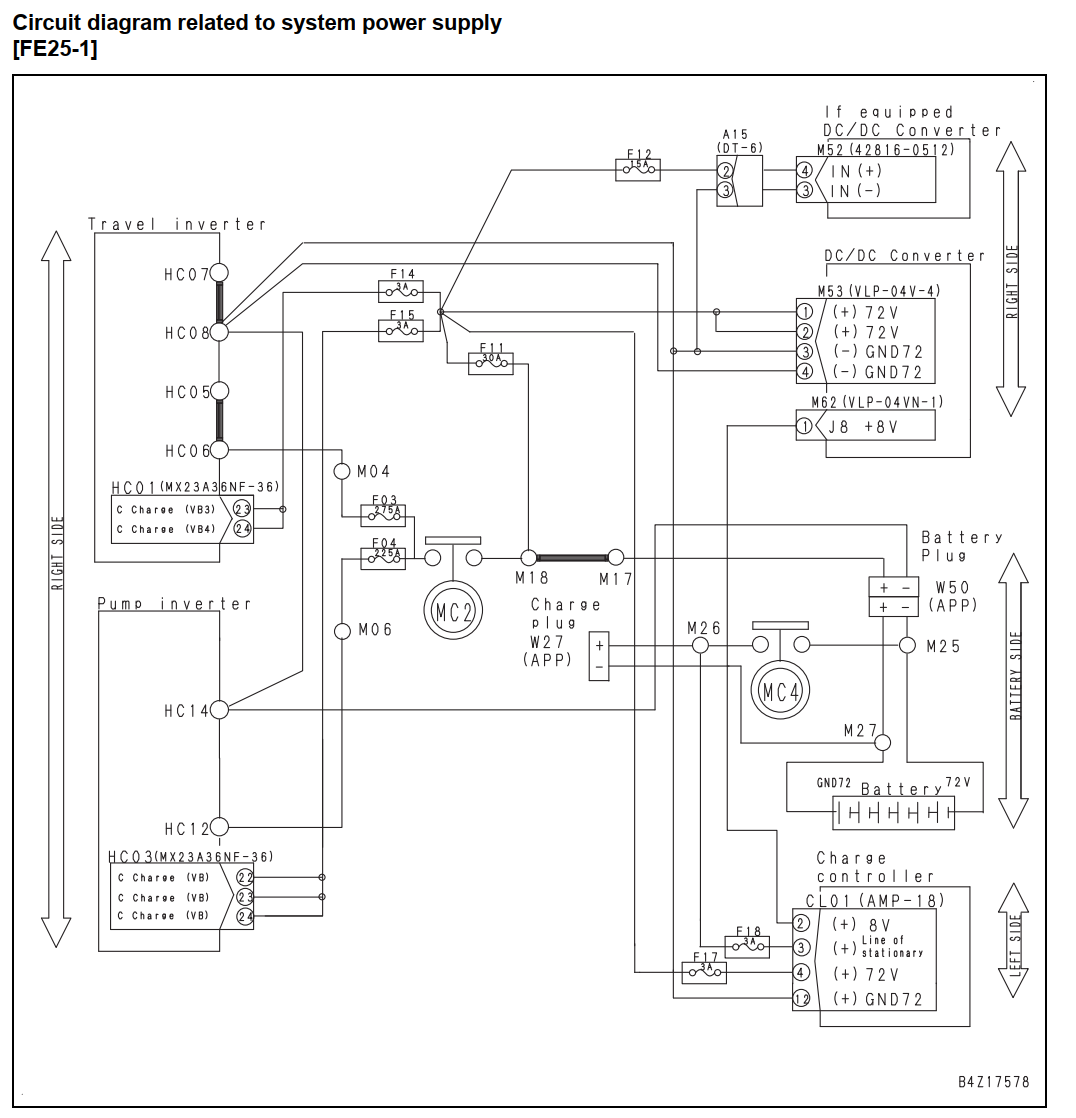

Vị trí các bộ phận liên quan trên sơ đồ điện

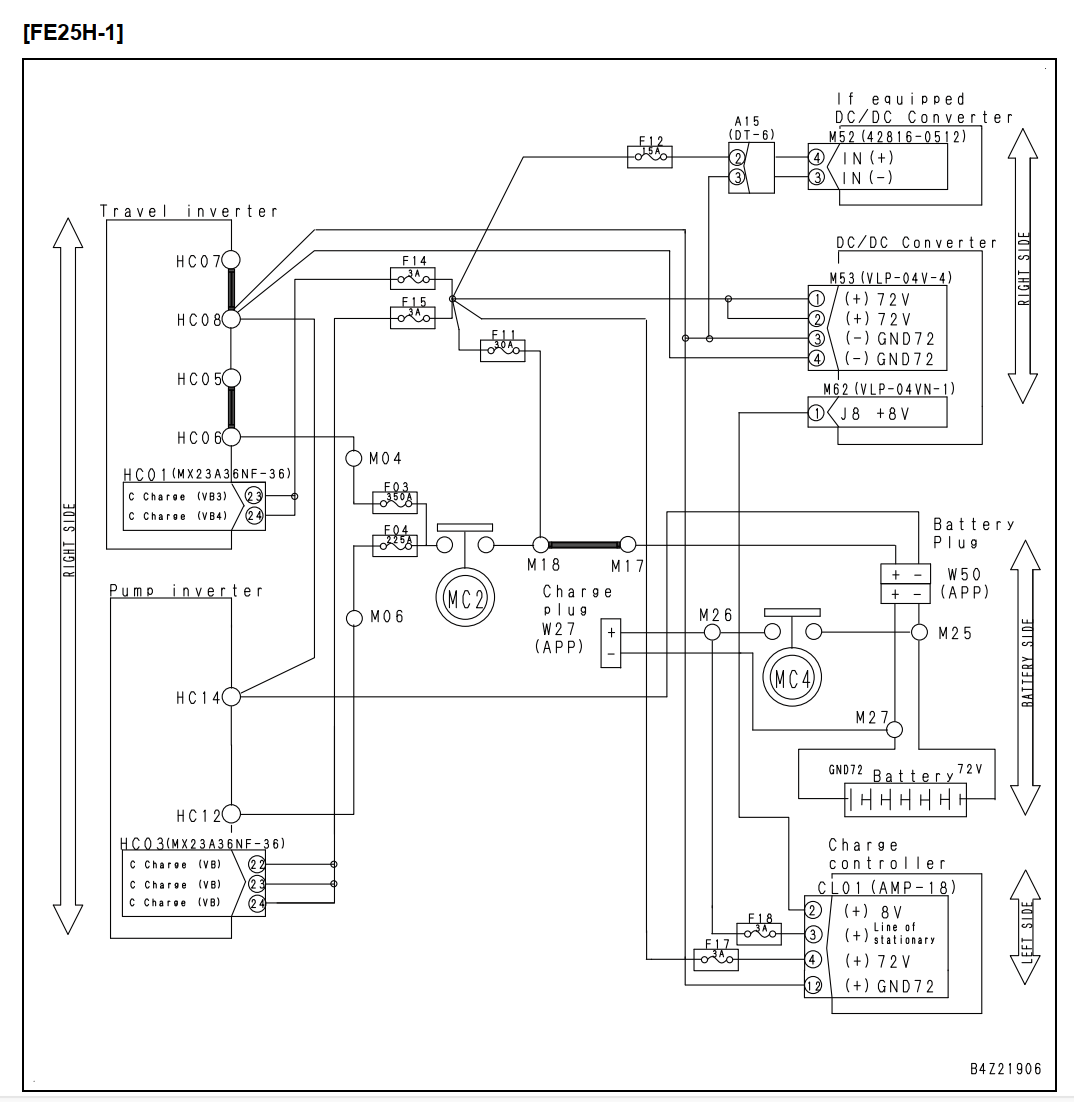

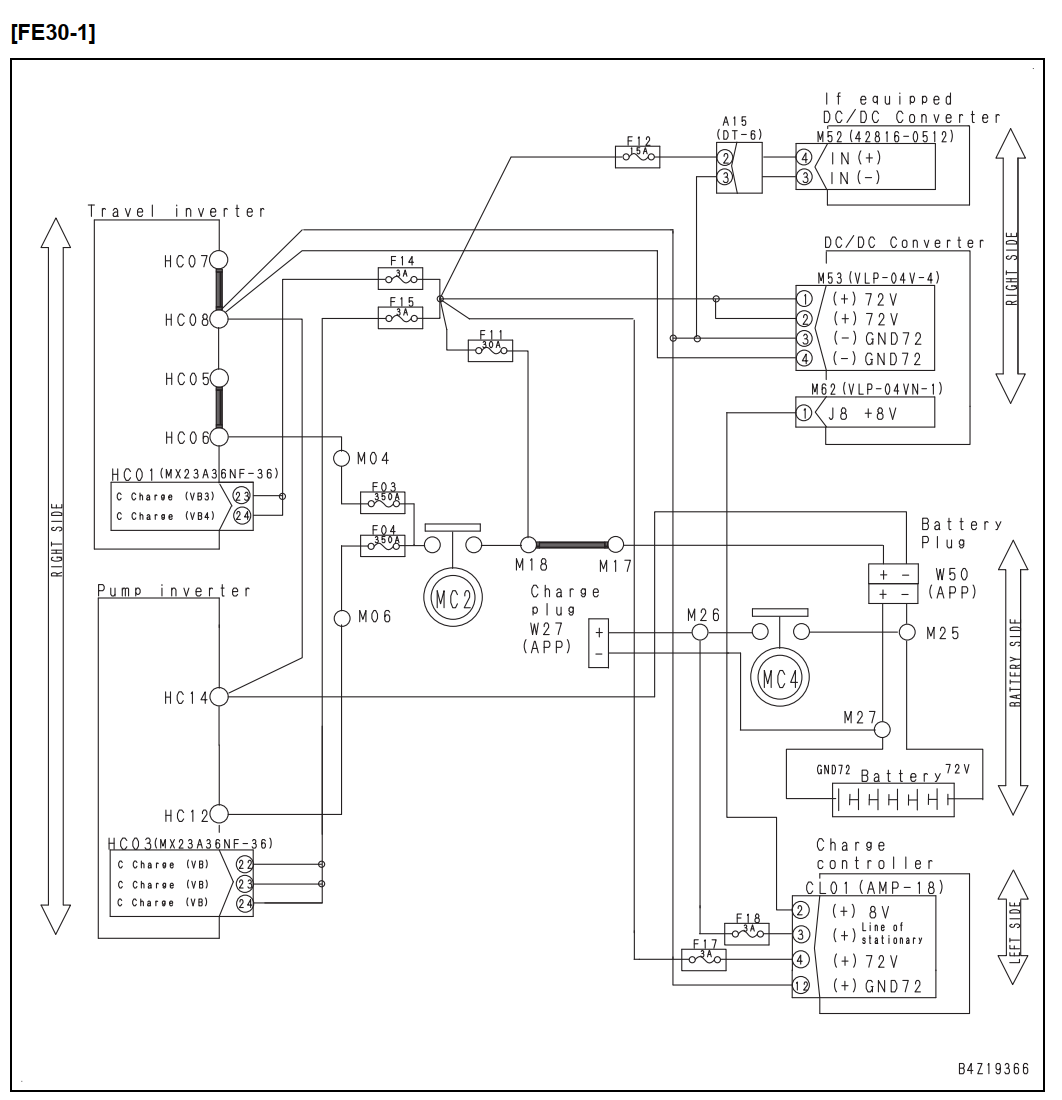

Sơ đồ hệ thống nguồn của Komatsu FE25-1, FE25H-1 và FE30-1 thể hiện các bộ phận chính liên quan đến quá trình kiểm tra gồm:

• Giắc ắc quy W50.
• Ắc quy 72V.
• Bộ điều khiển sạc CL01.
• Giắc sạc W27.
• Bộ biến tần di chuyển.
• Bộ biến tần bơm.
• Bộ chuyển đổi DC/DC.
• Các cầu chì và đường dây nguồn liên quan.

Khi đo điện áp, cần xác định đúng phía ắc quy của giắc W50 và đúng cực dương, cực âm như trên sơ đồ điện tương ứng với từng model xe.

Lưu ý an toàn khi sửa lỗi L03 D610KU

Ắc quy của các dòng xe này có điện áp danh định 72V và có khả năng cung cấp dòng điện lớn. Trước khi tháo giắc hoặc đo điện áp, cần:

• Đưa xe về vị trí an toàn và hạ càng xuống.
• Chuyển khóa điện về OFF.
• Chờ đèn báo hệ thống tắt hoàn toàn rồi mới ngắt giắc ắc quy.
• Sử dụng đồng hồ đo phù hợp với dải điện áp cần kiểm tra.
• Xác định đúng cực tính trước khi đo.
• Không làm chập hai cực của ắc quy.
• Không tiếp tục sạc khi chưa xác định được nguyên nhân làm điện áp tăng cao.

Việc kiểm tra bộ điều khiển sạc và bộ sạc nên do kỹ thuật viên có chuyên môn về hệ thống điện cao áp xe nâng thực hiện.

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 D610KU trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 và FE30-1

Kết luận

Lỗi L03 D610KU trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi hệ thống phát hiện điện áp ắc quy cao trong quá trình sạc. Bộ điều khiển sẽ chủ động dừng sạc khiến ắc quy không thể tiếp tục nạp điện.

Quy trình xử lý cần thực hiện theo thứ tự:

1. Đo điện áp thực tế của ắc quy tại giắc W50, bảo đảm không vượt quá 90V.
2. So sánh điện áp đo trực tiếp với điện áp trong chức năng giám sát, mức chênh lệch phải nằm trong ±5V.
3. Nếu hai kết quả trên đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện, xác định bộ sạc bị lỗi bên trong và cần sửa chữa hoặc thay thế.
