Lỗi L03 DBNWKA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Lỗi L03 DBNWKA là gì?

Lỗi L03 DBNWKA trên xe nâng điện Komatsu là lỗi hở mạch đầu ra tín hiệu Shutdown thuộc hệ thống bộ điều khiển chính.

Tên lỗi trong tài liệu kỹ thuật:

Failure code [DBNWKA] DISC Shutdown Signal – Open circuit of shutdown output (Master controller system).

Lỗi này áp dụng cho các dòng xe:

Xe nâng điện 2.5 tấn Komatsu FE25-1.
Xe nâng điện 2.5 tấn Komatsu FE25H-1.
Xe nâng điện 3 tấn Komatsu FE30-1.

Mức tác động của lỗi là L03.

Chi tiết lỗi L03 DBNWKA

Khi mạch của hệ thống tín hiệu đầu ra Shutdown bị hở, dòng điện không thể chạy qua mạch dù đầu ra tín hiệu Shutdown đang ở trạng thái ON.

Khi phát hiện lỗi, bộ điều khiển sẽ chuyển đầu ra Shutdown sang trạng thái OFF.

Hiện tượng khi xe nâng Komatsu báo lỗi L03 DBNWKA

Theo tài liệu kỹ thuật, xe có thể xuất hiện các hiện tượng sau:

Trong quá trình vận hành hoặc sạc, quạt ắc quy không quay.
Thông tin BDI không được hiển thị.
Trong quá trình sạc, ắc quy không thể sạc được.

Có thể kiểm tra trạng thái đầu ra Shutdown bằng chức năng giám sát với mã 56512 (ON/OFF).

Để tái hiện mã lỗi, bật khóa khởi động sang vị trí ON.

Nguyên nhân gây lỗi L03 DBNWKA

Tài liệu đưa ra ba nguyên nhân cần kiểm tra theo thứ tự:

Dây điện bị đứt hoặc giắc nối tiếp xúc không tốt.
Bộ điều khiển sạc bị hỏng do chập mạch bên trong.
Bộ điều khiển chính bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 DBNWKA

Bước 1: Kiểm tra dây điện và giắc nối C02 – CL02

Nguyên nhân đầu tiên cần kiểm tra là dây điện bị đứt hoặc các chân giắc nối tiếp xúc không tốt.

Thực hiện theo trình tự sau:

Chuyển khóa khởi động về vị trí OFF.
Kiểm tra và xác nhận đèn báo hệ thống đang hoạt động đã tắt.
Ngắt giắc cắm ắc quy.
Tháo các giắc C02 và CL02.
Tiến hành đo điện trở tại phía giắc cái.

Các vị trí và tiêu chuẩn đo:

Đo giữa chân C02 phía giắc cái số 91 và chân CL02 phía giắc cái số 4: điện trở tối đa 1 Ω.
Đo giữa chân C02 phía giắc cái số 120 và chân CL02 phía giắc cái số 12: điện trở tối đa 1 Ω.

Nếu điện trở vượt quá tiêu chuẩn, cần kiểm tra dây dẫn tương ứng xem có bị đứt, hư hỏng hoặc tiếp xúc kém tại giắc nối hay không.

Theo sơ đồ mạch:

Chân C02 số 91 là đường Power CDNT_Shutdown, nối với chân CL02 số 4 – Shutdown SIG.
Chân C02 số 120 là đường GND ACT, nối với chân CL02 số 12 – Shutdown SIG GND.

Bước 2: Kiểm tra bộ điều khiển sạc

Nếu dây điện và giắc nối đạt tiêu chuẩn, tiếp tục kiểm tra bộ điều khiển sạc để xác định có chập mạch bên trong hay không.

Trình tự thực hiện:

Chuyển khóa khởi động về vị trí OFF.
Xác nhận đèn báo hệ thống đang hoạt động đã tắt.
Ngắt giắc cắm ắc quy.
Tháo giắc CL02.
Đo điện trở diode bên trong bộ điều khiển sạc.

Lưu ý: Ký hiệu (+) và (-) dưới đây là cực tính của đồng hồ đo.

Tiêu chuẩn đo:

Đặt que dương tại chân CL02 phía giắc đực số 4 (+) và que âm tại chân CL02 phía giắc đực số 12 (-): điện trở tối đa 100 Ω.
Đảo chiều que đo, đặt que dương tại chân CL02 phía giắc đực số 12 (+) và que âm tại chân CL02 phía giắc đực số 4 (-): điện trở tối thiểu 1 MΩ.

Nếu kết quả đo không đạt các tiêu chuẩn trên, bộ điều khiển sạc có thể bị chập mạch bên trong và cần được xử lý hoặc thay thế.

Bước 3: Kiểm tra bộ điều khiển chính

Nếu không phát hiện bất thường sau khi kiểm tra dây điện, giắc C02 – CL02 và bộ điều khiển sạc, tài liệu xác định bộ điều khiển chính bị hỏng.

Đây là hư hỏng bên trong bộ điều khiển chính nên không thể tiếp tục kiểm tra, xử lý chi tiết theo quy trình chẩn đoán này. Cần tiến hành sửa chữa chuyên sâu hoặc thay thế bộ điều khiển chính phù hợp.

Sơ đồ mạch liên quan đến lỗi L03 DBNWKA

Mạch tín hiệu Shutdown kết nối bộ điều khiển chính với bộ điều khiển sạc như sau:

Bộ điều khiển chính, giắc C02 chân 91 kết nối với bộ điều khiển sạc, giắc CL02 chân 4.
Bộ điều khiển chính, giắc C02 chân 120 kết nối với bộ điều khiển sạc, giắc CL02 chân 12.

Khi đường dây này bị hở, giắc tiếp xúc kém hoặc bộ điều khiển liên quan bị hỏng, hệ thống có thể ghi nhận lỗi L03 DBNWKA.

Tóm tắt cách xử lý lỗi L03 DBNWKA

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 xuất hiện lỗi L03 DBNWKA, hãy kiểm tra theo thứ tự:

Kiểm tra thông mạch giữa C02 chân 91 và CL02 chân 4.
Kiểm tra thông mạch giữa C02 chân 120 và CL02 chân 12.
Kiểm tra điện trở diode giữa chân 4 và chân 12 của giắc CL02 phía bộ điều khiển sạc.
Nếu toàn bộ kết quả đều đạt tiêu chuẩn nhưng lỗi vẫn còn, kiểm tra hoặc thay thế bộ điều khiển chính.

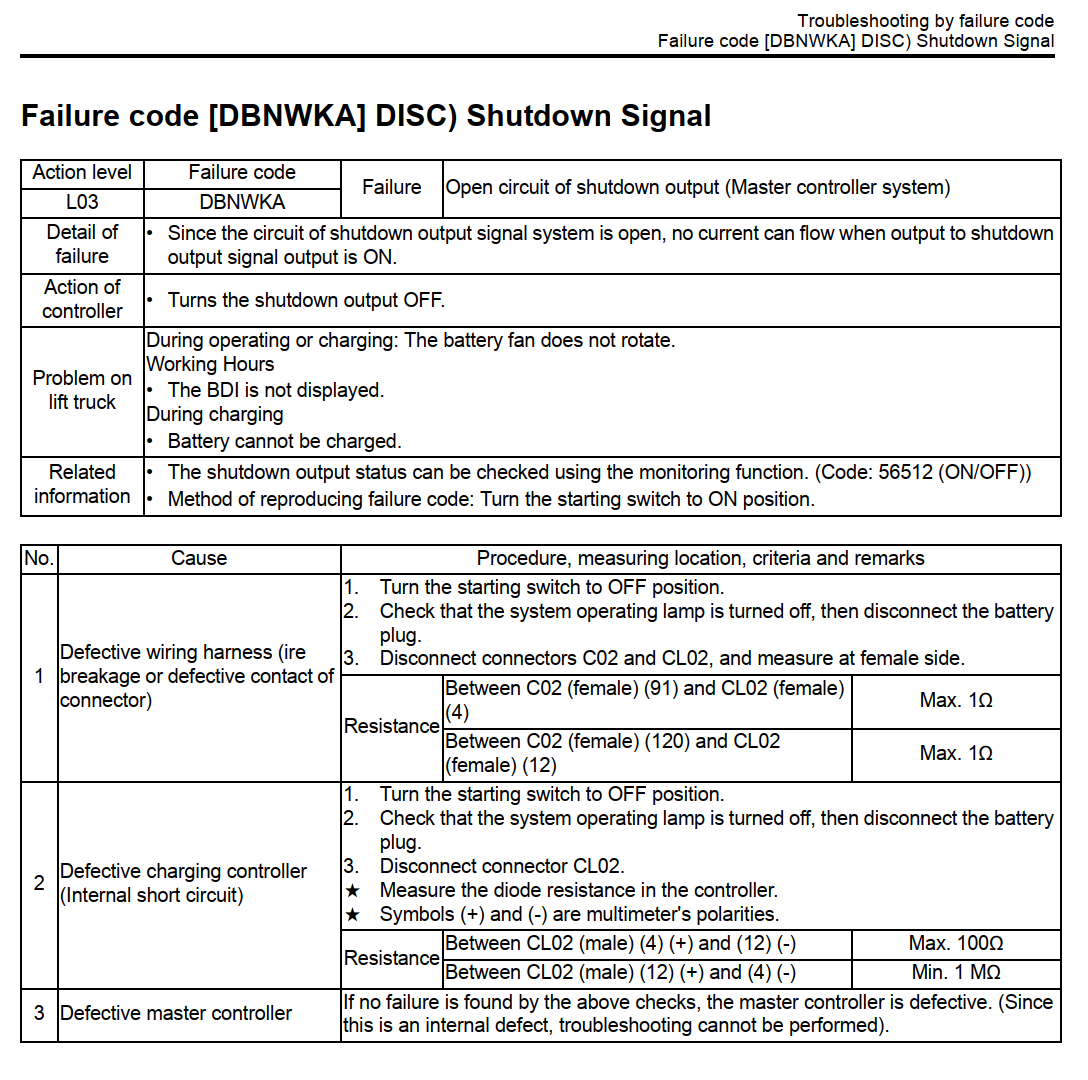

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DBNWKA

Lưu ý an toàn khi kiểm tra

Trước khi tháo giắc hoặc đo điện trở, phải đưa khóa khởi động về vị trí OFF, chờ đèn báo hệ thống tắt hoàn toàn rồi mới ngắt giắc cắm ắc quy. Không đo điện trở khi mạch vẫn đang được cấp điện.

Việc kiểm tra nên được thực hiện bởi kỹ thuật viên có đồng hồ đo phù hợp và hiểu rõ hệ thống điện trên xe nâng Komatsu.
