Lỗi L03 DBNWKB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi L03 DBNWKB trên xe nâng điện 2.5 tấn FE25-1 và xe nâng điện 3 tấn FE30-1

Lỗi L03 DBNWKB là mã lỗi liên quan đến hiện tượng chạm mát tín hiệu đầu ra shutdown trong hệ thống bộ điều khiển chính. Lỗi này có thể khiến quạt ắc quy không hoạt động, màn hình không hiển thị BDI và xe không thể sạc ắc quy.

Bài viết dưới đây hướng dẫn kiểm tra, xác định nguyên nhân và sửa lỗi L03 DBNWKB cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 DBNWKB là gì?

Theo tài liệu kỹ thuật, tên lỗi DBNWKB là:

DBNWKB SHORT – Shutdown Signal

Có thể hiểu là tín hiệu đầu ra shutdown bị chạm mát. Khi tín hiệu đầu ra shutdown đang bật, hiện tượng chạm mát trong hệ thống tín hiệu khiến dòng điện bất thường chạy qua mạch.

Thông tin của mã lỗi:

  • Cấp độ tác động: L03.
  • Mã lỗi: DBNWKB.
  • Hệ thống liên quan: Mạch tín hiệu shutdown của bộ điều khiển chính.
  • Dạng hư hỏng: Đầu ra shutdown bị chạm mát.

Khi phát hiện lỗi, bộ điều khiển sẽ tắt đầu ra shutdown để bảo vệ hệ thống.

Hiện tượng khi xe nâng Komatsu báo lỗi L03 DBNWKB

Khi lỗi L03 DBNWKB xuất hiện, xe nâng có thể gặp các hiện tượng sau:

Trong quá trình vận hành hoặc sạc

  • Quạt ắc quy không quay.

Trên màn hình hiển thị giờ hoạt động

  • Chỉ báo BDI không được hiển thị.

Trong quá trình sạc

  • Không thể sạc ắc quy.

Trạng thái đầu ra shutdown có thể được kiểm tra bằng chức năng giám sát với mã theo dõi 56512 – ON/OFF.

Để tái hiện mã lỗi, bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DBNWKB

Theo tài liệu, lỗi L03 DBNWKB có thể xuất phát từ ba nguyên nhân chính:

  1. Dây điện bị chạm mát.
  2. Bộ điều khiển sạc bị hỏng.
  3. Bộ điều khiển chính bị hỏng.

Việc kiểm tra cần được thực hiện lần lượt theo đúng trình tự dưới đây.

Cách kiểm tra và sửa lỗi L03 DBNWKB

Bước 1: Kiểm tra dây điện có bị chạm mát hay không

Nguyên nhân đầu tiên cần kiểm tra là dây điện trong mạch bị chạm với mạch mát.

Thực hiện theo trình tự:

  1. Chuyển khóa điện về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn báo hệ thống đang hoạt động đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc CL02.
  5. Tiến hành đo tại phía giắc cái của CL02.
  6. Đo điện trở giữa chân số 4 và chân số 12 của giắc CL02.

Tiêu chuẩn điện trở: Tối thiểu 1 MΩ.

Nếu điện trở đo được không đạt tối thiểu 1 MΩ, cần kiểm tra mạch dây điện liên quan đến hai chân này để xác định vị trí chạm mát.

Theo sơ đồ mạch:

  • Chân số 4 của giắc CL02 là đường Shutdown SIG.
  • Chân số 12 của giắc CL02 là đường Shutdown SIG GND.
  • Hai đường tín hiệu này kết nối với bộ điều khiển chính thông qua giắc C02.

Bước 2: Kiểm tra bộ điều khiển sạc

Nếu dây điện và điện trở giữa chân số 4 với chân số 12 của CL02 đạt tiêu chuẩn, tiếp tục kiểm tra bộ điều khiển sạc.

Trình tự kiểm tra:

  1. Chuyển khóa điện về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn báo hệ thống đang hoạt động đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc CL02 khỏi bộ điều khiển sạc.
  5. Kết nối lại giắc cắm ắc quy.
  6. Chuyển khóa điện sang vị trí ON.
  7. Quan sát xem mã lỗi L03 DBNWKB có tiếp tục xuất hiện hay không.

Kết luận: Nếu mã lỗi không còn hiển thị khi giắc CL02 đã được tháo, bộ điều khiển sạc bị hỏng.

Trong trường hợp này, cần xử lý bộ điều khiển sạc bị lỗi.

Bước 3: Kiểm tra bộ điều khiển chính

Nếu không phát hiện bất thường sau khi hoàn thành các bước kiểm tra dây điện và bộ điều khiển sạc, nguyên nhân còn lại là bộ điều khiển chính bị hỏng.

Theo tài liệu, đây là hư hỏng bên trong bộ điều khiển chính nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài.

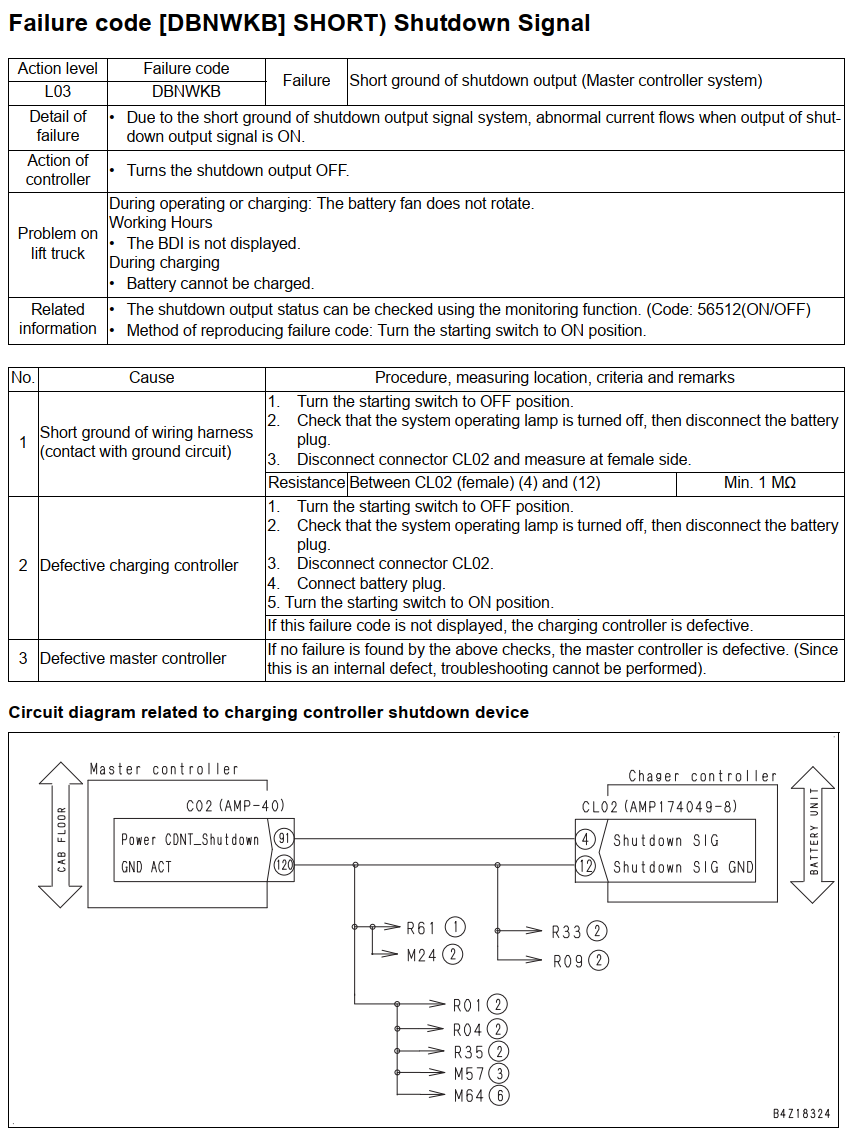

Sơ đồ mạch liên quan đến lỗi L03 DBNWKB

Mạch shutdown kết nối giữa bộ điều khiển chính và bộ điều khiển sạc như sau:

  • Bộ điều khiển chính sử dụng giắc C02 (AMP-40).
  • Bộ điều khiển sạc sử dụng giắc CL02 (AMP174049-8).
  • Chân 91 của giắc C02 kết nối với chân 4 của giắc CL02.
  • Chân 120 của giắc C02 kết nối với chân 12 của giắc CL02.
  • Chân 4 của CL02 là tín hiệu Shutdown SIG.
  • Chân 12 của CL02 là tín hiệu Shutdown SIG GND.

Khi kiểm tra lỗi, cần chú ý đúng số chân và đúng phía giắc cái CL02 như tài liệu quy định.

Tóm tắt quy trình xử lý lỗi L03 DBNWKB

Quy trình chẩn đoán lỗi có thể tóm tắt như sau:

  1. Tắt khóa điện, chờ đèn báo hệ thống tắt và ngắt giắc ắc quy.
  2. Tháo giắc CL02.
  3. Đo điện trở giữa chân 4 và chân 12 tại phía giắc cái CL02.
  4. Giá trị tiêu chuẩn phải đạt tối thiểu 1 MΩ.
  5. Nếu điện trở không đạt, kiểm tra và xử lý dây điện bị chạm mát.
  6. Nếu dây điện bình thường, tháo CL02 rồi kết nối lại ắc quy và bật khóa điện.
  7. Nếu mã lỗi không hiển thị, bộ điều khiển sạc bị hỏng.
  8. Nếu không phát hiện lỗi qua các bước trên, bộ điều khiển chính bị hỏng.

Tài liệu Komatsu hướng dẫn sửa lỗi L03 DBNWKB trên xe nâng điện 2.5 tấn FE25-1 và xe nâng điện 3 tấn FE30-1


Kết luận

Lỗi L03 DBNWKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi mạch đầu ra shutdown của bộ điều khiển chính bị chạm mát. Khi lỗi xảy ra, hệ thống sẽ tắt đầu ra shutdown, làm quạt ắc quy không quay, BDI không hiển thị và ắc quy không thể sạc.

Để xác định chính xác nguyên nhân, cần kiểm tra lần lượt dây điện, bộ điều khiển sạc và cuối cùng là bộ điều khiển chính. Đặc biệt, điện trở giữa chân số 4 và chân số 12 tại phía giắc cái CL02 phải đạt tối thiểu 1 MΩ. Việc thực hiện đúng trình tự sẽ giúp khoanh vùng bộ phận hư hỏng và tránh thay thế linh kiện không cần thiết.
