Lỗi L03 DBNWKY xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi L03 DBNWKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DBNWKY là mã lỗi liên quan đến tín hiệu ngắt của bộ điều khiển sạc trên xe nâng điện Komatsu. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Theo tài liệu kỹ thuật, lỗi DBNWKY được xác định là tình trạng chạm dương đầu ra tín hiệu ngắt trong hệ thống bộ điều khiển chính. Khi đầu ra tín hiệu ngắt đang ở trạng thái OFF nhưng hệ thống vẫn xuất hiện điện áp bất thường, bộ điều khiển sẽ ghi nhận và hiển thị mã lỗi L03 DBNWKY.

Thông tin mã lỗi L03 DBNWKY

Cấp độ tác động: L03
Mã lỗi: DBNWKY
Tên lỗi: SHORT_P Shutdown Signal
Nội dung lỗi: Chạm dương đầu ra tín hiệu ngắt thuộc hệ thống bộ điều khiển chính.

Chi tiết lỗi L03 DBNWKY

Khi đầu ra tín hiệu ngắt đang ở trạng thái OFF, điện áp bất thường vẫn được cấp vào hệ thống tín hiệu ngắt. Bộ điều khiển chính phát hiện tình trạng này và kích hoạt mã lỗi L03 DBNWKY.

Khi lỗi xuất hiện, bộ điều khiển sẽ chuyển đầu ra tín hiệu ngắt sang trạng thái OFF.

Ảnh hưởng của lỗi L03 DBNWKY đến xe nâng

Theo tài liệu, khi lỗi L03 DBNWKY xảy ra:

Nguồn điện của bộ điều khiển sạc không được tắt.
Khi cần tắt bộ điều khiển sạc, phải rút giắc cắm bình điện.

Trạng thái đầu ra tín hiệu ngắt có thể được kiểm tra bằng chức năng giám sát với mã:

Mã giám sát: 56512
Trạng thái kiểm tra: ON/OFF

Để tái hiện mã lỗi, chuyển khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DBNWKY

Tài liệu kỹ thuật đưa ra ba nguyên nhân cần kiểm tra theo thứ tự:

Dây điện bị chạm dương.
Bộ điều khiển sạc bị hỏng.
Bộ điều khiển chính bị hỏng.

Cách kiểm tra và sửa lỗi L03 DBNWKY

Bước 1: Kiểm tra dây điện có bị chạm dương hay không

Thực hiện kiểm tra theo trình tự sau:

Chuyển khóa điện về vị trí OFF.
Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt, sau đó ngắt giắc cắm bình điện.
Ngắt giắc CL02 và tiến hành đo điện áp tại phía giắc cái.
Cắm lại giắc bình điện, sau đó chuyển khóa điện sang vị trí ON.
Đo điện áp giữa chân số 4 và chân số 12 của giắc CL02 phía cái.

Vị trí đo:

Giữa chân CL02 (phía cái) số 4 và chân CL02 (phía cái) số 12.

Tiêu chuẩn điện áp:

Điện áp tối đa: 1 V.

Nếu kết quả đo không đáp ứng tiêu chuẩn trên, cần kiểm tra tình trạng chạm dương trong dây điện và xử lý phần dây dẫn bất thường.

Bước 2: Kiểm tra bộ điều khiển sạc

Nếu dây điện không có bất thường, tiếp tục kiểm tra bộ điều khiển sạc:

Chuyển khóa điện về vị trí OFF.
Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt, sau đó ngắt giắc cắm bình điện.
Ngắt giắc CL02.
Cắm lại giắc bình điện.
Chuyển khóa điện sang vị trí ON.

Sau khi thực hiện các bước trên, quan sát mã lỗi:

Nếu mã lỗi không còn hiển thị, bộ điều khiển sạc bị hỏng.
Tiến hành sửa chữa hoặc thay thế bộ điều khiển sạc theo tình trạng thực tế.

Bước 3: Kiểm tra bộ điều khiển chính

Nếu không phát hiện bất thường sau khi hoàn thành các bước kiểm tra dây điện và bộ điều khiển sạc, nguyên nhân được xác định là bộ điều khiển chính bị hỏng.

Theo tài liệu, đây là lỗi bên trong bộ điều khiển chính nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài. Cần xử lý bộ điều khiển chính bị lỗi.

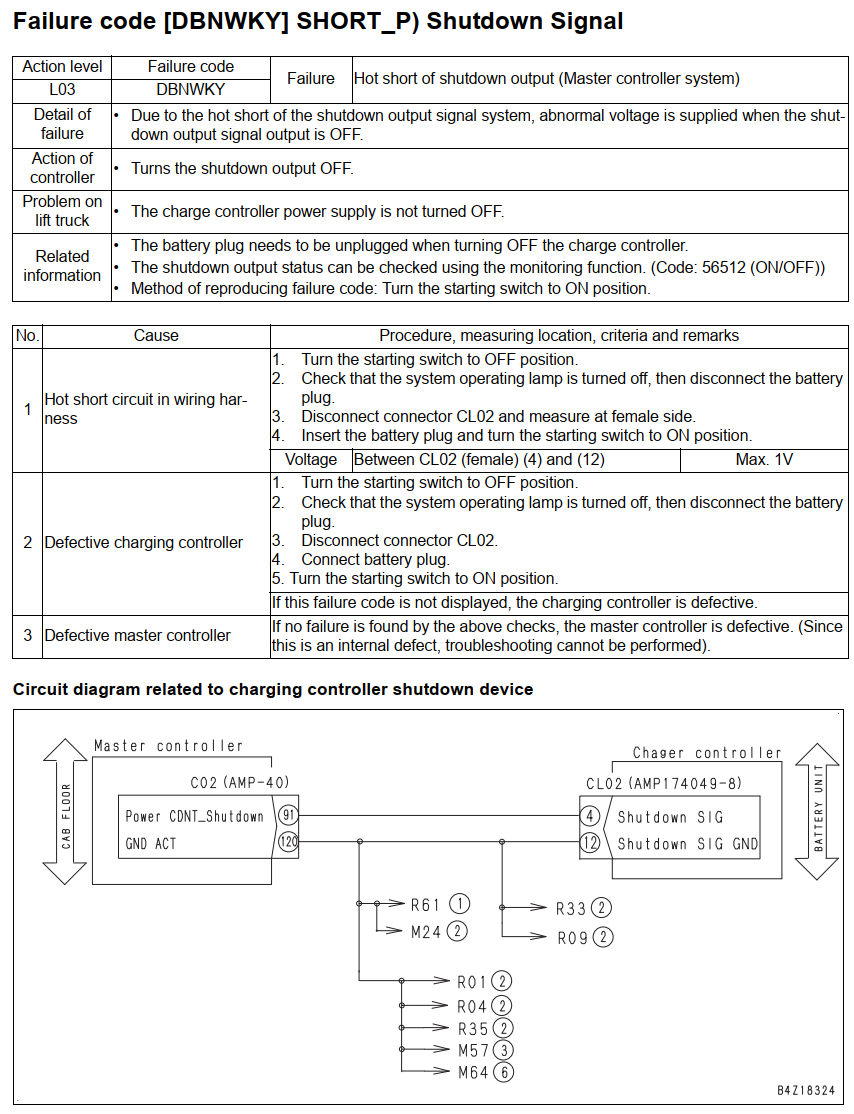

Vị trí chân tín hiệu trong mạch điện

Sơ đồ mạch liên quan đến thiết bị ngắt bộ điều khiển sạc thể hiện:

Phía bộ điều khiển chính

Giắc C02 (AMP-40):

Chân 91: Power CDNT_Shutdown
Chân 120: GND ACT

Phía bộ điều khiển sạc

Giắc CL02 (AMP174049-8):

Chân 4: Shutdown SIG
Chân 12: Shutdown SIG GND

Khi kiểm tra dây điện, điện áp được đo giữa chân 4 và chân 12 của giắc CL02 phía cái. Giá trị tiêu chuẩn không được vượt quá 1 V.

Quy trình chẩn đoán nhanh lỗi L03 DBNWKY

Có thể tóm tắt thứ tự kiểm tra như sau:

Tắt khóa điện và chờ đèn hoạt động của hệ thống tắt.
Rút giắc cắm bình điện.
Ngắt giắc CL02.
Kiểm tra điện áp giữa chân 4 và chân 12 của CL02.
Nếu điện áp vượt quá 1 V, kiểm tra dây điện bị chạm dương.
Nếu dây điện bình thường, ngắt CL02 rồi bật khóa điện để kiểm tra bộ điều khiển sạc.
Nếu ngắt CL02 và mã lỗi không còn hiển thị, bộ điều khiển sạc bị hỏng.
Nếu các kiểm tra trên không phát hiện lỗi, bộ điều khiển chính bị hỏng.

Lưu ý khi kiểm tra lỗi DBNWKY

Phải chuyển khóa điện về OFF trước khi ngắt các giắc điện.
Chỉ rút giắc bình điện sau khi xác nhận đèn hoạt động của hệ thống đã tắt.
Khi lỗi xuất hiện, nguồn bộ điều khiển sạc không tự tắt.
Muốn tắt bộ điều khiển sạc, cần rút giắc cắm bình điện.
Đo đúng giữa chân 4 và chân 12 của giắc CL02 phía cái.
Điện áp tiêu chuẩn tại vị trí đo không được lớn hơn 1 V.
Thực hiện kiểm tra theo đúng thứ tự: dây điện, bộ điều khiển sạc và cuối cùng là bộ điều khiển chính.

Câu hỏi thường gặp về lỗi L03 DBNWKY

Lỗi L03 DBNWKY trên xe nâng Komatsu là lỗi gì?

Đây là lỗi chạm dương đầu ra tín hiệu ngắt thuộc hệ thống bộ điều khiển chính. Điện áp bất thường xuất hiện khi đầu ra tín hiệu ngắt đang ở trạng thái OFF.

Lỗi DBNWKY ảnh hưởng như thế nào đến xe nâng?

Khi lỗi xuất hiện, nguồn điện của bộ điều khiển sạc không được tắt. Muốn tắt bộ điều khiển sạc phải rút giắc cắm bình điện.

Điện áp tiêu chuẩn khi kiểm tra giắc CL02 là bao nhiêu?

Điện áp đo giữa chân 4 và chân 12 của giắc CL02 phía cái phải có giá trị tối đa 1 V.

Làm thế nào để xác định bộ điều khiển sạc bị hỏng?

Ngắt giắc CL02 theo đúng quy trình, cắm lại giắc bình điện và bật khóa điện. Nếu mã lỗi không còn hiển thị thì bộ điều khiển sạc bị hỏng.

Nếu dây điện và bộ điều khiển sạc đều bình thường thì kiểm tra bộ phận nào?

Nếu không phát hiện lỗi qua các bước kiểm tra trên, bộ điều khiển chính được xác định là bị hỏng. Đây là lỗi bên trong nên không thể tiếp tục chẩn đoán bằng quy trình kiểm tra bên ngoài.

Tài liệu Komatsu hướng dẫn sửa lỗi L03 DBNWKY

Kết luận

Lỗi L03 DBNWKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi hệ thống phát hiện điện áp bất thường tại đầu ra tín hiệu ngắt trong lúc tín hiệu đang ở trạng thái OFF.

Quá trình sửa lỗi cần được thực hiện lần lượt từ kiểm tra dây điện chạm dương, kiểm tra bộ điều khiển sạc đến xác định tình trạng của bộ điều khiển chính. Vị trí đo quan trọng là giữa chân 4 và chân 12 của giắc CL02 phía cái, với điện áp tiêu chuẩn tối đa 1 V. Thực hiện đúng trình tự sẽ giúp xác định chính xác bộ phận gây ra mã lỗi L03 DBNWKY.
