Hướng dẫn sửa lỗi L03 DBNXKY xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L03 DBNXKY trên xe nâng điện 2.5 tấn FE25-1 và xe nâng điện 3 tấn FE30-1

Lỗi L03 DBNXKY xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 khi hệ thống phát hiện điện áp bất thường tại mạch tín hiệu AWAKE.

Nội dung dưới đây hướng dẫn kiểm tra lỗi L03 DBNXKY theo đúng trình tự trong tài liệu kỹ thuật, bao gồm kiểm tra dây điện, bộ điều khiển sạc và bộ điều khiển chính.

Lỗi L03 DBNXKY là gì?

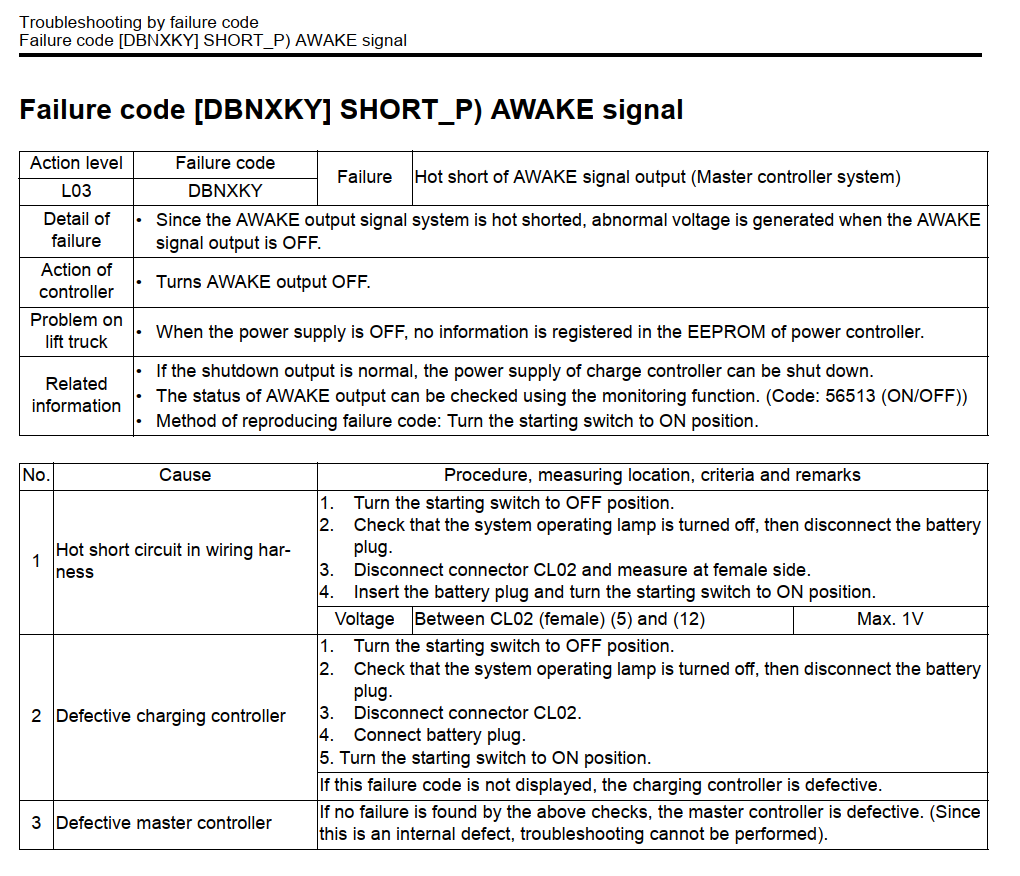

Theo tài liệu kỹ thuật, mã DBNXKY có tên lỗi:

SHORT_P AWAKE signal – Hot short of AWAKE signal output (Master controller system).

Có thể hiểu là: Tín hiệu đầu ra AWAKE trong hệ thống bộ điều khiển chính bị chập dương.

Khi đầu ra tín hiệu AWAKE đang ở trạng thái OFF nhưng hệ thống vẫn phát hiện điện áp bất thường, bộ điều khiển sẽ ghi nhận mã lỗi L03 DBNXKY.

Thông tin cơ bản của mã lỗi L03 DBNXKY

  • Cấp độ tác động: L03.
  • Mã lỗi: DBNXKY.
  • Hệ thống liên quan: Bộ điều khiển chính và bộ điều khiển sạc.
  • Hiện tượng: Điện áp bất thường xuất hiện khi đầu ra tín hiệu AWAKE đang OFF.
  • Phản ứng của bộ điều khiển: Tắt đầu ra AWAKE.

Khi nguồn điện bị tắt, thông tin không được đăng ký vào EEPROM của bộ điều khiển nguồn.

Nếu đầu ra shutdown vẫn bình thường, nguồn cấp cho bộ điều khiển sạc có thể được ngắt.

Cách kiểm tra trạng thái tín hiệu AWAKE

Trạng thái đầu ra AWAKE có thể được kiểm tra bằng chức năng giám sát với:

  • Mã theo dõi: 56513.
  • Trạng thái kiểm tra: ON/OFF.

Để tái tạo mã lỗi, chuyển khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DBNXKY

Theo tài liệu, lỗi L03 DBNXKY có thể xuất phát từ ba nguyên nhân:

  1. Dây điện hoặc bó dây bị chập dương.
  2. Bộ điều khiển sạc bị hỏng.
  3. Bộ điều khiển chính bị hỏng bên trong.

Việc kiểm tra cần thực hiện lần lượt theo đúng thứ tự trên.

Quy trình sửa lỗi L03 DBNXKY

Bước 1: Kiểm tra chập dương trong dây điện

Thực hiện theo trình tự:

  1. Chuyển khóa điện sang vị trí OFF.
  2. Kiểm tra và xác nhận đèn báo hệ thống đã tắt, sau đó ngắt giắc cắm ắc quy.
  3. Tháo giắc CL02 và tiến hành đo tại phía giắc cái.
  4. Cắm lại giắc ắc quy.
  5. Chuyển khóa điện sang vị trí ON.
  6. Đo điện áp giữa chân số 5 và chân số 12 của giắc CL02 phía cái.

Tiêu chuẩn kiểm tra:

  • Vị trí đo: Giữa CL02 phía cái, chân số 5 và chân số 12.
  • Điện áp tiêu chuẩn: Tối đa 1 V.

Nếu điện áp đo được không đáp ứng tiêu chuẩn tối đa 1 V, cần kiểm tra mạch dây liên quan đến tín hiệu AWAKE để xác định vị trí chập dương.

Bước 2: Kiểm tra bộ điều khiển sạc

Nếu mạch dây không phát hiện bất thường, tiếp tục kiểm tra bộ điều khiển sạc:

  1. Chuyển khóa điện sang vị trí OFF.
  2. Xác nhận đèn báo hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc CL02.
  5. Cắm lại giắc ắc quy.
  6. Chuyển khóa điện sang vị trí ON.
  7. Quan sát xem mã lỗi L03 DBNXKY còn hiển thị hay không.

Nếu mã lỗi không còn xuất hiện sau khi tháo giắc CL02, tài liệu xác định bộ điều khiển sạc bị hỏng.

Bước 3: Kiểm tra bộ điều khiển chính

Nếu không phát hiện hư hỏng qua các bước kiểm tra dây điện và bộ điều khiển sạc, nguyên nhân còn lại là bộ điều khiển chính bị hỏng.

Đây là lỗi bên trong bộ điều khiển chính nên tài liệu cho biết không thể tiếp tục thực hiện quy trình chẩn đoán sửa chữa bên trong.

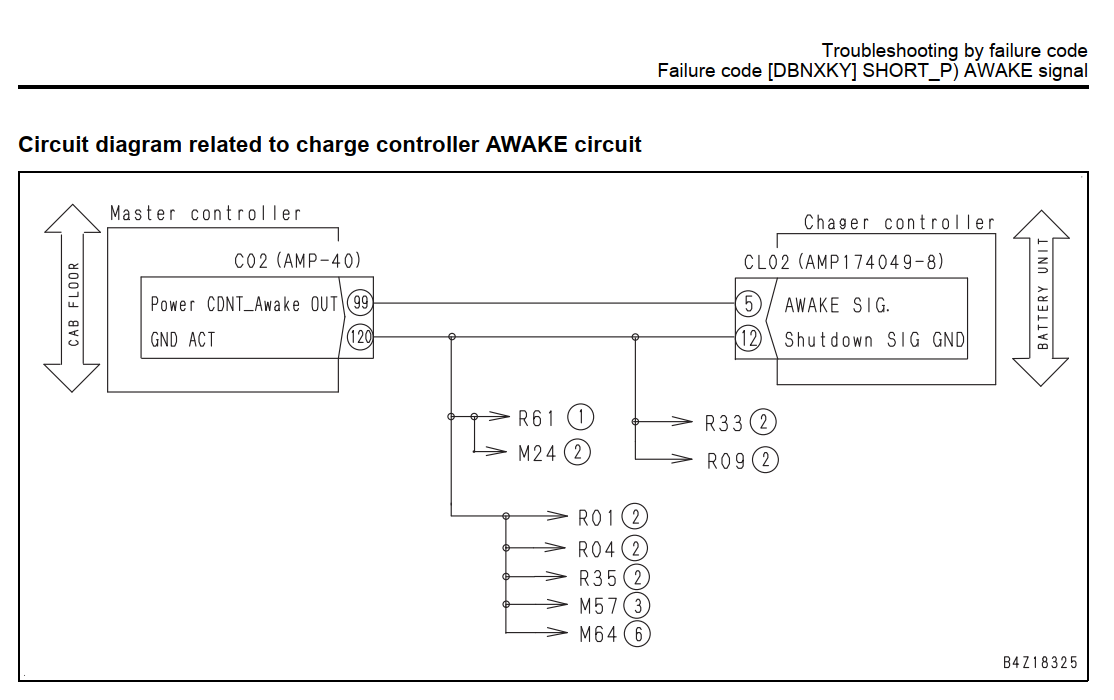

Sơ đồ mạch liên quan đến lỗi DBNXKY

Mạch AWAKE kết nối giữa bộ điều khiển chính và bộ điều khiển sạc như sau:

  • Bộ điều khiển chính – giắc C02: Chân 99 là đầu ra Power CDNT_Awake OUT.
  • Bộ điều khiển chính – giắc C02: Chân 120 là GND ACT.
  • Bộ điều khiển sạc – giắc CL02: Chân 5 là AWAKE SIG.
  • Bộ điều khiển sạc – giắc CL02: Chân 12 là Shutdown SIG GND.

Trong quá trình kiểm tra cần xác định đúng giắc, đúng chân đo và đúng phía giắc cái nhằm tránh làm sai lệch kết quả chẩn đoán.

Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 DBNXKY trên xe nâng điện 2.5 tấn FE25-1 và xe nâng điện 3 tấn FE30-1



Kết luận

Lỗi L03 DBNXKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 liên quan đến tình trạng chập dương của tín hiệu đầu ra AWAKE trong hệ thống bộ điều khiển chính.

Trình tự xử lý theo tài liệu gồm:

  1. Đo điện áp giữa chân 5 và chân 12 của giắc CL02, tiêu chuẩn tối đa 1 V.
  2. Tháo giắc CL02 để kiểm tra bộ điều khiển sạc.
  3. Nếu các bước trên không phát hiện bất thường, xác định bộ điều khiển chính bị hỏng bên trong.

Trước khi tháo giắc điện, phải đưa khóa điện về OFF, chờ đèn báo hệ thống tắt hoàn toàn rồi mới ngắt giắc cắm ắc quy. Việc kiểm tra nên được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị đo phù hợp.
