Hướng dẫn sửa lỗi L03 DBNYKA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 DBNYKA xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 từ serial 300001 đến 304911

Lỗi L03 DBNYKA là mã lỗi liên quan đến tình trạng hở mạch đường tín hiệu Stationary ACIN của hệ thống bộ điều khiển chính trên xe nâng điện Komatsu.

Nội dung dưới đây áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1
  • Dải số serial được tài liệu chỉ định: 300001 đến 304911

1. Lỗi L03 DBNYKA là gì?

Theo tài liệu kỹ thuật, tên lỗi đầy đủ của mã L03 DBNYKA là:

Open circuit of Stationary ACIN signal – Master controller system

Có thể hiểu là:

Hở mạch tín hiệu Stationary ACIN thuộc hệ thống bộ điều khiển chính.

Mã lỗi xuất hiện khi trạng thái đầu vào giữa hai tín hiệu sau không giống nhau:

  • Stationary ACIN signal 1
  • Stationary ACIN signal 2

Sự chênh lệch trạng thái giữa hai đường tín hiệu được bộ điều khiển phát hiện và ghi nhận thành mã lỗi L03 DBNYKA.

2. Phản ứng của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện trạng thái bất thường, bộ điều khiển vẫn cho phép xe hoạt động bình thường trong thời gian tối đa 60 giây.

Nếu tình trạng bất thường tiếp tục kéo dài đủ 60 giây, biểu tượng cảnh báo sẽ xuất hiện trên màn hình điều khiển của xe nâng.

Theo tài liệu, lỗi này không gây ra hiện tượng bất thường cụ thể nào trên xe nâng. Nguyên nhân là hai tín hiệu Stationary ACIN được nhập theo mạch logic OR, vì vậy hệ thống vẫn có thể hoạt động bình thường khi chỉ có một đường tín hiệu bị hở mạch.

Tuy nhiên, lỗi vẫn cần được kiểm tra và xử lý để bảo đảm cả hai đường tín hiệu hoạt động đúng thiết kế.

3. Cách tái hiện lỗi L03 DBNYKA

Để kiểm tra và tái hiện mã lỗi, thực hiện như sau:

  1. Đưa xe nâng sang chế độ sạc.
  2. Chờ trong thời gian 60 giây.
  3. Theo dõi màn hình điều khiển để kiểm tra mã lỗi và biểu tượng cảnh báo.

Trạng thái của hai đầu vào Stationary ACIN có thể được kiểm tra bằng chức năng giám sát của xe:

  • Stationary ACIN signal 1: mã giám sát 56430 – trạng thái ON/OFF
  • Stationary ACIN signal 2: mã giám sát 56431 – trạng thái ON/OFF

Nếu trạng thái của hai tín hiệu khác nhau, cần tiến hành kiểm tra đường dây điện, giắc nối, bộ chuyển đổi DC/DC và bộ điều khiển chính theo trình tự dưới đây.

4. Nguyên nhân gây lỗi L03 DBNYKA

Theo tài liệu kỹ thuật, lỗi L03 DBNYKA có thể xuất phát từ ba nguyên nhân:

  1. Dây điện bị đứt hoặc giắc nối tiếp xúc kém.
  2. Bộ chuyển đổi DC/DC bị lỗi.
  3. Bộ điều khiển chính – Master Controller – bị lỗi.

Việc chẩn đoán cần được thực hiện theo đúng thứ tự, bắt đầu từ dây điện và giắc nối.

5. Quy trình kiểm tra và sửa lỗi L03 DBNYKA

Bước 1: Tắt khóa điện

Đưa công tắc khởi động về vị trí OFF.

Không đo điện trở khi hệ thống vẫn đang được cấp điện.

Bước 2: Ngắt giắc bình điện

Kiểm tra và xác nhận đèn báo hệ thống hoạt động đã tắt hoàn toàn. Sau đó ngắt giắc cắm bình điện khỏi xe nâng.

Đây là bước cần thiết trước khi tháo giắc và đo điện trở của đường dây.

Bước 3: Ngắt các giắc C01 và M55

Tháo hai giắc nối:

  • Giắc C01 của bộ điều khiển chính
  • Giắc M55 của bộ chuyển đổi DC/DC

Tiến hành đo tại phía giắc cái – female side.

Bước 4: Đo đường tín hiệu Stationary ACIN signal 1

Đo điện trở giữa:

  • Chân số 51 của giắc C01 phía cái
  • Chân số 2 của giắc M55 phía cái

Tiêu chuẩn điện trở:

Tối đa 1Ω

Nếu điện trở vượt quá 1Ω hoặc mạch không thông, cần kiểm tra đường dây điện tương ứng xem có bị đứt, hở mạch hoặc giắc nối tiếp xúc kém hay không.

Bước 5: Đo đường tín hiệu Stationary ACIN signal 2

Đo điện trở giữa:

  • Chân số 32 của giắc C01 phía cái
  • Chân số 1 của giắc M55 phía cái

Tiêu chuẩn điện trở:

Tối đa 1Ω

Nếu kết quả đo lớn hơn 1Ω hoặc mạch không thông, cần kiểm tra dây dẫn và tình trạng tiếp xúc tại các giắc nối trên đường tín hiệu.

6. Bảng tiêu chuẩn đo kiểm lỗi L03 DBNYKA

Hạng mục đoVị trí đoGiá trị tiêu chuẩn
Stationary ACIN signal 1C01 phía cái, chân 51 – M55 phía cái, chân 2Tối đa 1Ω
Stationary ACIN signal 2C01 phía cái, chân 32 – M55 phía cái, chân 1Tối đa 1Ω

Nếu một trong hai phép đo không đạt tiêu chuẩn, nguyên nhân được xác định ở dây điện hoặc tình trạng tiếp xúc của giắc nối.

Cần kiểm tra và xử lý dây bị đứt, hở mạch hoặc giắc nối tiếp xúc không tốt, sau đó lắp lại hệ thống và kiểm tra mã lỗi.

7. Kiểm tra bộ chuyển đổi DC/DC

Nếu cả hai đường dây đều đạt tiêu chuẩn tối đa 1Ω và không phát hiện hư hỏng tại dây điện hoặc giắc nối, tài liệu xác định nguyên nhân tiếp theo là bộ chuyển đổi DC/DC bị lỗi.

Đây là lỗi bên trong bộ chuyển đổi DC/DC nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài nêu trên.

8. Kiểm tra bộ điều khiển chính

Nếu đã kiểm tra đường dây, giắc nối và không xác định được hư hỏng theo các bước trên, nguyên nhân còn lại là bộ điều khiển chính – Master Controller – bị lỗi.

Theo tài liệu, đây cũng là hư hỏng bên trong bộ điều khiển nên không thể thực hiện chẩn đoán sâu hơn bằng quy trình kiểm tra này.

9. Thứ tự chẩn đoán lỗi L03 DBNYKA

Để tránh kết luận sai, nên tuân thủ đúng thứ tự sau:

  1. Tắt khóa điện và chờ đèn hệ thống tắt.
  2. Ngắt giắc bình điện.
  3. Tháo giắc C01 và M55.
  4. Đo điện trở từ C01 chân 51 đến M55 chân 2.
  5. Đo điện trở từ C01 chân 32 đến M55 chân 1.
  6. Tiêu chuẩn của cả hai đường dây là tối đa 1Ω.
  7. Nếu phép đo không đạt, kiểm tra dây điện và giắc nối.
  8. Nếu dây điện và giắc nối bình thường, kiểm tra bộ chuyển đổi DC/DC.
  9. Nếu không phát hiện lỗi ở các hạng mục trên, kiểm tra bộ điều khiển chính.
  10. Lắp lại các giắc, đưa xe sang chế độ sạc và theo dõi trong ít nhất 60 giây để xác nhận kết quả.

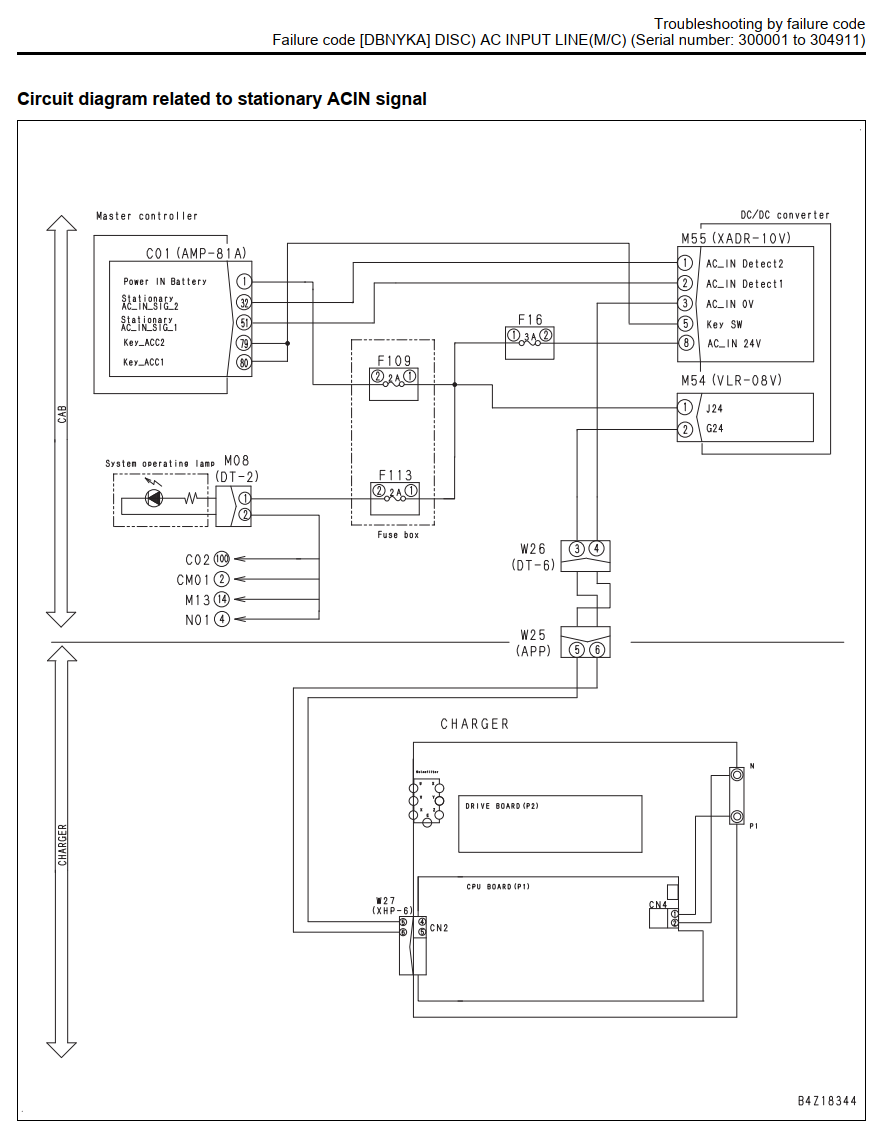

10. Sơ đồ mạch liên quan đến lỗi L03 DBNYKA

Theo sơ đồ trong tài liệu, hai tín hiệu Stationary ACIN được truyền từ bộ chuyển đổi DC/DC tại giắc M55 về bộ điều khiển chính tại giắc C01:

  • M55 chân 2 kết nối với C01 chân 51.
  • M55 chân 1 kết nối với C01 chân 32.

Bộ chuyển đổi DC/DC nhận tín hiệu liên quan đến nguồn AC đầu vào của bộ sạc và gửi hai tín hiệu ACIN về bộ điều khiển chính. Khi trạng thái hai tín hiệu không đồng nhất trong 60 giây, hệ thống hiển thị cảnh báo L03 DBNYKA.

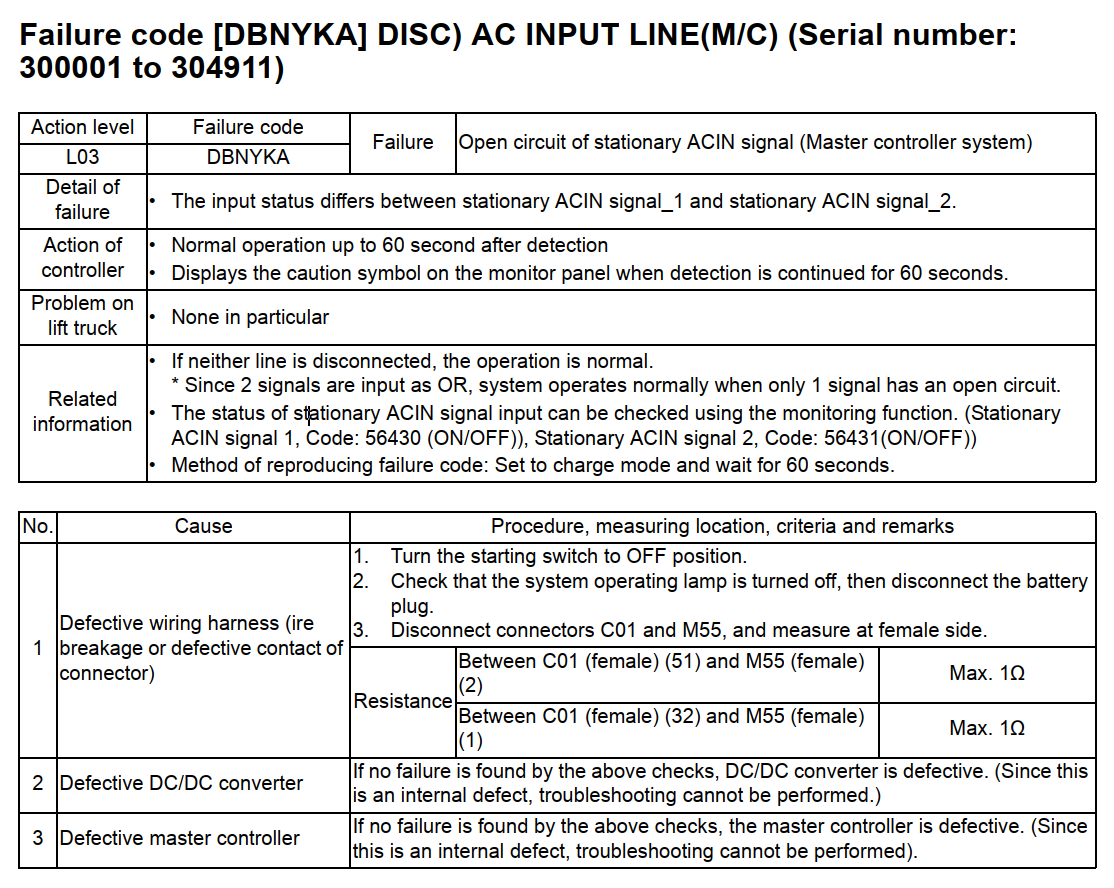

11. Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 DBNYKA

12. Kết luận

Lỗi L03 DBNYKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch tín hiệu Stationary ACIN của hệ thống bộ điều khiển chính.

Nguyên nhân cần kiểm tra theo thứ tự gồm:

  • Dây điện bị đứt hoặc giắc nối tiếp xúc kém.
  • Bộ chuyển đổi DC/DC bị lỗi.
  • Bộ điều khiển chính bị lỗi.

Hai phép đo quan trọng nhất là:

  • C01 chân 51 đến M55 chân 2: tối đa 1Ω.
  • C01 chân 32 đến M55 chân 1: tối đa 1Ω.

Kỹ thuật viên cần tắt khóa điện, chờ đèn hệ thống tắt và ngắt giắc bình điện trước khi tháo giắc hoặc đo điện trở. Việc kiểm tra đúng chân giắc, đúng tiêu chuẩn và đúng trình tự sẽ giúp xác định chính xác nguyên nhân của mã lỗi L03 DBNYKA.

Hướng dẫn sửa lỗi L03 DBNYKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 serial number từ 304912 trở lên

Lỗi L03 DBNYKA là lỗi liên quan đến đường tín hiệu đầu vào AC của hệ thống bộ điều khiển chính trên xe nâng điện Komatsu. Mã lỗi này áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1
  • Theo tài liệu: xe có số sê-ri từ 304912 trở lên

Bài viết dưới đây hướng dẫn kiểm tra lỗi L03 DBNYKA dựa theo đúng tài liệu kỹ thuật được cung cấp.

Lỗi L03 DBNYKA là gì?

Theo tài liệu sửa chữa Komatsu:

  • Cấp độ cảnh báo: L03
  • Mã lỗi: DBNYKA
  • Tên lỗi: DISC) AC INPUT LINE (M/C)
  • Nội dung lỗi: Hở mạch tín hiệu ACIN khi xe đứng yên thuộc hệ thống bộ điều khiển chính – Master Controller.

Lỗi được phát hiện khi trạng thái đầu vào của hai tín hiệu sau không giống nhau:

  • Stationary ACIN signal_1
  • Stationary ACIN signal_2

Nói cách khác, bộ điều khiển chính nhận thấy tín hiệu ACIN số 1 và tín hiệu ACIN số 2 có trạng thái khác nhau nên ghi nhận mã lỗi L03 DBNYKA.

Hiện tượng khi xe nâng xuất hiện lỗi L03 DBNYKA

Theo tài liệu, khi phát hiện lỗi:

  • Xe vẫn hoạt động bình thường trong tối đa 60 giây sau khi lỗi được phát hiện.
  • Nếu trạng thái bất thường tiếp tục tồn tại trong 60 giây, biểu tượng cảnh báo sẽ xuất hiện trên màn hình điều khiển.
  • Tài liệu không ghi nhận vấn đề vận hành cụ thể nào khác trên xe nâng.

Nếu cả hai đường tín hiệu đều không bị ngắt, hệ thống hoạt động bình thường. Do hai tín hiệu ACIN được đưa vào theo nguyên tắc OR, hệ thống vẫn có thể hoạt động bình thường khi chỉ một tín hiệu bị hở mạch.

Nguyên nhân gây lỗi L03 DBNYKA

Tài liệu kỹ thuật đưa ra ba nguyên nhân cần kiểm tra theo thứ tự:

  1. Dây điện bị đứt hoặc giắc điện tiếp xúc không tốt.
  2. Bộ chuyển đổi DC/DC bị lỗi.
  3. Bộ điều khiển chính – Master Controller bị lỗi.

Kỹ thuật viên nên kiểm tra lần lượt theo đúng thứ tự trên, bắt đầu từ dây dẫn và giắc kết nối trước khi kết luận bộ DC/DC hoặc bộ điều khiển chính bị hỏng.

Cách kiểm tra tín hiệu ACIN bằng chức năng Monitoring

Trạng thái đầu vào của hai tín hiệu ACIN có thể được kiểm tra bằng chức năng giám sát trên xe:

  • Stationary ACIN signal 1: mã giám sát 56430, trạng thái ON/OFF
  • Stationary ACIN signal 2: mã giám sát 56431, trạng thái ON/OFF

Nếu hai tín hiệu hiển thị trạng thái khác nhau, cần tiếp tục kiểm tra đường dây giữa giắc C01 của bộ điều khiển chính và giắc M55 của bộ chuyển đổi DC/DC.

Quy trình kiểm tra và sửa lỗi L03 DBNYKA

Bước 1: Tắt khóa điện

Đưa khóa khởi động về vị trí OFF trước khi kiểm tra hệ thống điện.

Bước 2: Ngắt giắc ắc quy

Kiểm tra và xác nhận đèn báo hoạt động hệ thống đã tắt hoàn toàn. Sau đó mới ngắt giắc cắm ắc quy.

Đây là bước bắt buộc trước khi tháo giắc hoặc đo điện trở trên mạch điện.

Bước 3: Kiểm tra dây điện và giắc kết nối

Ngắt hai giắc:

  • Giắc C01 tại bộ điều khiển chính
  • Giắc M55 tại bộ chuyển đổi DC/DC

Tiến hành đo điện trở tại phía giắc cái theo các vị trí sau:

Vị trí đo điện trởGiá trị tiêu chuẩn
Giữa chân C01 cái số 51 và chân M55 cái số 2Tối đa 1 Ω
Giữa chân C01 cái số 32 và chân M55 cái số 1Tối đa 1 Ω

Nếu điện trở vượt quá 1 Ω, cần kiểm tra đường dây tương ứng xem có bị đứt, tiếp xúc kém, lỏng chân giắc hoặc hỏng đầu nối hay không. Sửa chữa dây dẫn hoặc giắc kết nối, sau đó đo lại điện trở.

Bước 4: Kiểm tra bộ chuyển đổi DC/DC

Nếu dây điện, chân giắc và các giá trị điện trở đều đạt tiêu chuẩn nhưng lỗi vẫn còn, tài liệu xác định bộ chuyển đổi DC/DC có thể bị lỗi.

Đây là lỗi bên trong bộ DC/DC nên tài liệu không đưa ra quy trình sửa chữa chi tiết cho linh kiện này.

Bước 5: Kiểm tra bộ điều khiển chính

Nếu đã kiểm tra dây điện và không phát hiện bất thường, đồng thời bộ DC/DC không phải nguyên nhân gây lỗi, bộ điều khiển chính – Master Controller có thể đã bị hỏng.

Theo tài liệu, đây cũng là lỗi nội bộ nên không thể thực hiện kiểm tra sửa chữa chi tiết bên trong bộ điều khiển.

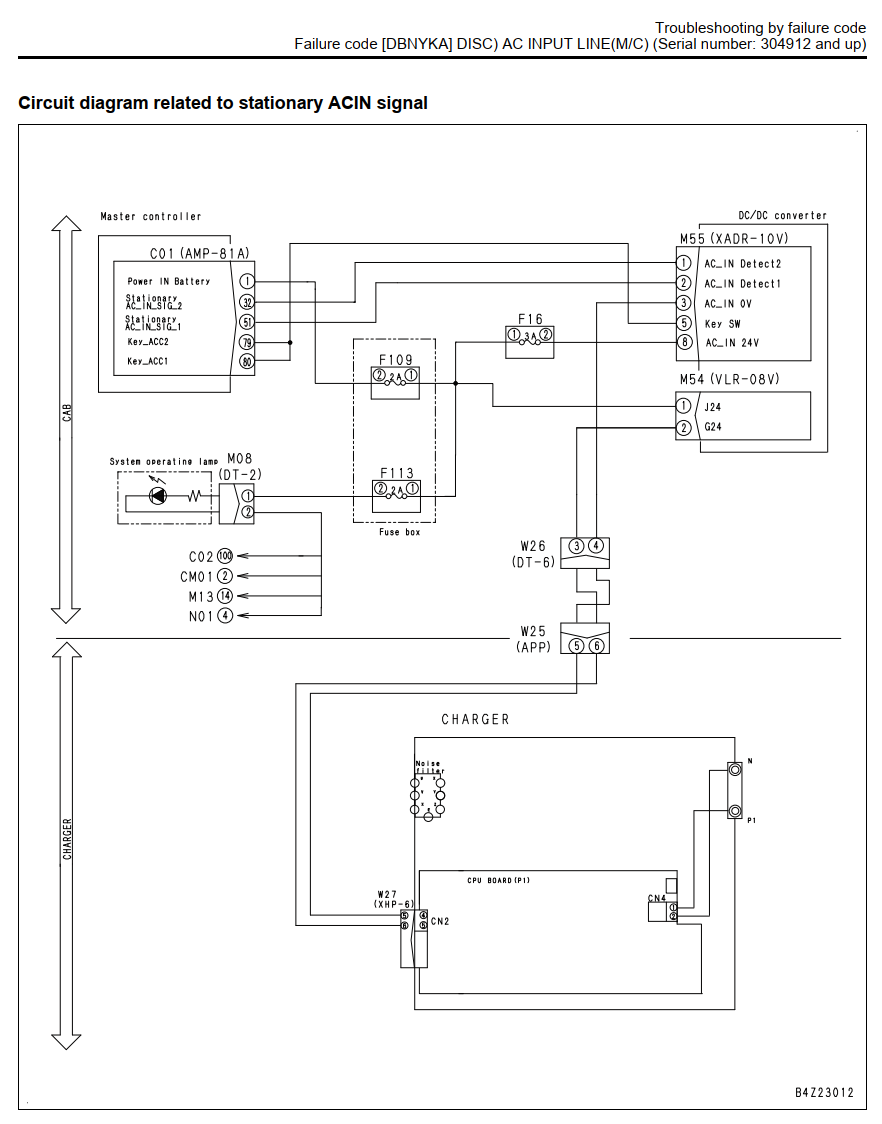

Sơ đồ mạch liên quan đến lỗi DBNYKA

Đường tín hiệu liên quan đến mã lỗi L03 DBNYKA đi giữa:

  • Bộ điều khiển chính qua giắc C01
  • Bộ chuyển đổi DC/DC qua giắc M55
  • Các tín hiệu AC_IN Detect1 và AC_IN Detect2
  • Mạch liên quan tới bộ sạc và các giắc kết nối trung gian

Các chân tín hiệu chính cần kiểm tra gồm:

  • C01 chân 51 đến M55 chân 2
  • C01 chân 32 đến M55 chân 1

Khi kiểm tra thực tế, cần đối chiếu đúng số chân giắc trên sơ đồ, tránh đo nhầm chân hoặc làm biến dạng đầu nối.

Thứ tự xử lý lỗi L03 DBNYKA đề xuất

Để tránh thay nhầm linh kiện, nên xử lý theo trình tự:

  1. Kiểm tra mã giám sát 56430 và 56431.
  2. Tắt khóa điện và chờ đèn hoạt động hệ thống tắt.
  3. Ngắt giắc ắc quy.
  4. Kiểm tra dây dẫn và tình trạng tiếp xúc của giắc C01, M55.
  5. Đo điện trở giữa C01-51 và M55-2.
  6. Đo điện trở giữa C01-32 và M55-1.
  7. Sửa dây hoặc giắc nếu điện trở lớn hơn 1 Ω.
  8. Nếu hệ thống dây điện bình thường, kiểm tra bộ chuyển đổi DC/DC.
  9. Cuối cùng mới xem xét bộ điều khiển chính.

Lưu ý an toàn khi sửa lỗi DBNYKA

  • Không tháo giắc điện khi khóa khởi động vẫn ở vị trí ON.
  • Chỉ ngắt giắc ắc quy sau khi đèn báo hoạt động hệ thống đã tắt.
  • Không đo điện trở khi mạch vẫn đang được cấp nguồn.
  • Xác định chính xác chân giắc C01 và M55 trước khi đo.
  • Không tự ý tháo hoặc sửa chữa bên trong bộ DC/DC và bộ điều khiển chính nếu không có quy trình kỹ thuật phù hợp.

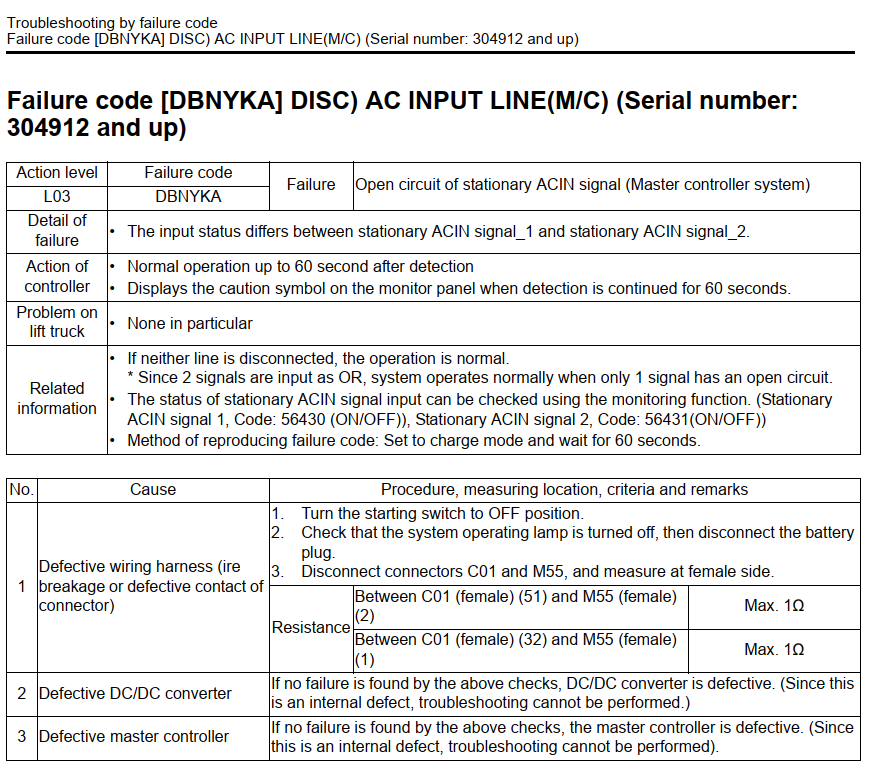

Tài liệu hãng Komatsu hướng dẫn sửa lỗi DBNYKA



Kết luận

Lỗi L03 DBNYKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi trạng thái của hai tín hiệu ACIN khi xe đứng yên không giống nhau. Nguyên nhân có thể đến từ dây điện hoặc giắc kết nối bị hỏng, bộ chuyển đổi DC/DC bị lỗi hoặc bộ điều khiển chính gặp sự cố nội bộ.

Khi xử lý, cần ưu tiên kiểm tra dây dẫn giữa C01 và M55. Điện trở giữa C01-51 với M55-2 và giữa C01-32 với M55-1phải không vượt quá 1 Ω. Chỉ xem xét bộ DC/DC và bộ điều khiển chính sau khi xác nhận toàn bộ đường dây, chân giắc đều bình thường.
