Lỗi L03 GFBQKR xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa
Hướng dẫn sửa lỗi L03 GFBQKR trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1
Lỗi L03 GFBQKR là lỗi truyền thông CAN giữa bộ điều khiển sạc và bộ điều khiển chính trên xe nâng điện Komatsu. Khi mã lỗi này xuất hiện, hệ thống có thể ngừng quá trình sạc, khiến ắc quy không thể tiếp tục được nạp điện.
Bài viết dưới đây hướng dẫn kiểm tra lỗi L03 GFBQKR theo đúng thông tin và sơ đồ mạch trong tài liệu kỹ thuật dành cho:
- Xe nâng điện 2.5 tấn Komatsu FE25-1.
- Xe nâng điện 2.5 tấn Komatsu FE25H-1.
- Xe nâng điện 3 tấn Komatsu FE30-1.
Lỗi L03 GFBQKR là gì?
Theo tài liệu kỹ thuật, tên lỗi đầy đủ là:
L03 GFBQKR – ABNL CAN COMM. (for M/C)
Đây là lỗi truyền thông CAN của hệ thống bộ điều khiển chính. Trong điều kiện hoạt động bình thường, bộ điều khiển sạc nhận dữ liệu truyền thông CAN từ bộ điều khiển chính.
Khi bộ điều khiển sạc không nhận được dữ liệu CAN, nó tạm thời hoạt động theo các giá trị đã nhận trước đó. Nếu tình trạng mất liên lạc CAN kéo dài liên tục trong 100 giây, hệ thống sẽ:
- Hiển thị biểu tượng cảnh báo trên bảng đồng hồ.
- Dừng sạc ắc quy nếu xe đang trong quá trình sạc.
Hiện tượng khi xe nâng Komatsu báo lỗi L03 GFBQKR
Ảnh hưởng chính được tài liệu xác định là:
Ắc quy không thể sạc được.
Mã lỗi có thể được tái hiện bằng cách đưa khóa điện về vị trí ON.
Nguyên nhân gây lỗi L03 GFBQKR
Theo thứ tự kiểm tra trong tài liệu, lỗi L03 GFBQKR có thể xuất phát từ bốn nguyên nhân:
- Dây điện hoặc giắc nối bị lỗi, bao gồm dây bị đứt hoặc tiếp điểm giắc cắm tiếp xúc kém.
- Điện trở kết thúc đường truyền CAN bị hỏng.
- Bộ điều khiển chính bị hỏng.
- Bộ điều khiển sạc bị hỏng.
Cần kiểm tra lần lượt theo đúng trình tự để xác định chính xác bộ phận gây lỗi.
Chuẩn bị trước khi kiểm tra
Trước khi đo điện trở hoặc tháo giắc điện, cần thực hiện đúng quy trình an toàn:
- Đưa khóa điện về vị trí OFF.
- Kiểm tra đèn hoạt động của hệ thống đã tắt.
- Ngắt giắc cắm ắc quy trước khi tháo các giắc của bộ điều khiển.
Không đo điện trở khi hệ thống vẫn đang được cấp điện.
Bước 1: Kiểm tra dây điện và giắc nối C01 – CL03
Đưa khóa điện về vị trí OFF, chờ đèn hoạt động của hệ thống tắt hoàn toàn rồi ngắt giắc ắc quy. Sau đó tháo hai giắc:
- C01 của bộ điều khiển chính.
- CL03 của bộ điều khiển sạc.
Tiến hành đo điện trở thông mạch giữa các chân dưới đây:
| Vị trí đo | Giá trị tiêu chuẩn |
|---|---|
| Giữa C01 giắc cái chân 26 và CL03 giắc cái chân 2 | Tối đa 1 Ω |
| Giữa C01 giắc cái chân 7 và CL03 giắc cái chân 6 | Tối đa 1 Ω |
| Giữa C01 giắc cái chân 63 và CL03 giắc cái chân 5 | Tối đa 1 Ω |
| Giữa C01 giắc cái chân 66 và CL03 giắc cái chân 1 | Tối đa 1 Ω |
Nếu điện trở tại một trong các đường dây lớn hơn 1 Ω, cần kiểm tra dây dẫn tương ứng để phát hiện:
- Dây bị đứt hoặc hư hỏng.
- Đầu cốt lỏng.
- Chân giắc bị cong hoặc tụt.
- Tiếp điểm giắc cắm tiếp xúc không tốt.
Sửa chữa dây hoặc giắc điện bị lỗi, sau đó đo lại. Điện trở sau khi sửa phải đạt giá trị tối đa 1 Ω.
Chức năng các chân giắc
Theo sơ đồ mạch, các chân liên quan được bố trí như sau:
| Bộ điều khiển chính – C01 | Bộ điều khiển sạc – CL03 |
|---|---|
| Chân 7: CAN H1 | Chân 6: CAN H |
| Chân 26: CAN L1 | Chân 2: CAN L |
| Chân 63: PWR OUT 5V | Chân 5: CAN 5V |
| Chân 66: GND SIG A | Chân 1: CAN GND |
Bảng này giúp kỹ thuật viên xác định đúng từng đường tín hiệu khi kiểm tra mạch truyền thông CAN.
Bước 2: Kiểm tra điện trở kết thúc CAN N04
Nếu dây dẫn và các giắc C01, CL03 đều bình thường, tiếp tục kiểm tra điện trở kết thúc của mạng CAN.
Thực hiện theo trình tự:
- Đưa khóa điện về vị trí OFF.
- Chờ đèn hoạt động của hệ thống tắt.
- Ngắt giắc cắm ắc quy.
- Tháo giắc N04.
- Kết nối đầu chuyển chữ T vào phía giắc đực.
- Đo điện trở giữa chân A và chân B của giắc N04.
Giá trị tiêu chuẩn phải nằm trong khoảng:
120 Ω ± 12 Ω
Tương đương phạm vi cho phép từ 108 Ω đến 132 Ω.
Nếu kết quả đo nằm ngoài giới hạn này, điện trở kết thúc CAN N04 có thể đã bị hỏng và cần được xử lý hoặc thay thế phù hợp.
Bước 3: Kiểm tra bộ điều khiển chính
Nếu không phát hiện bất thường ở dây điện, giắc nối và điện trở kết thúc CAN, hãy kiểm tra các mã lỗi xuất hiện đồng thời.
Theo tài liệu, nếu hai mã:
- GF1QKR
- GF2QKR
xuất hiện cùng lúc với lỗi đang kiểm tra thì bộ điều khiển chính được xác định là bị hỏng.
Đây là lỗi bên trong bộ điều khiển, vì vậy tài liệu ghi rõ không thể tiếp tục chẩn đoán hoặc sửa chữa phần mạch bên trong theo quy trình này.
Bước 4: Kiểm tra bộ điều khiển sạc
Nếu các phép kiểm tra phía trên đều không phát hiện lỗi, nguyên nhân được xác định là bộ điều khiển sạc bị hỏng.
Đây cũng là hư hỏng nội bộ nên tài liệu không đưa ra quy trình kiểm tra hoặc sửa chữa chi tiết bên trong bộ điều khiển sạc.
Trình tự chẩn đoán nhanh lỗi L03 GFBQKR
Kỹ thuật viên có thể thực hiện theo thứ tự sau:
- Tắt khóa điện, chờ đèn hệ thống tắt và ngắt giắc ắc quy.
- Kiểm tra bốn đường dây giữa giắc C01 và CL03.
- Xác nhận điện trở từng đường dây không vượt quá 1 Ω.
- Kiểm tra điện trở kết thúc CAN N04.
- Xác nhận giá trị giữa chân A và B đạt 120 Ω ± 12 Ω.
- Nếu không phát hiện bất thường, kiểm tra xem GF1QKR và GF2QKR có xuất hiện đồng thời hay không.
- Nếu hai mã trên xuất hiện đồng thời, xác định bộ điều khiển chính bị hỏng.
- Nếu các bước trên đều bình thường, xác định bộ điều khiển sạc bị hỏng.

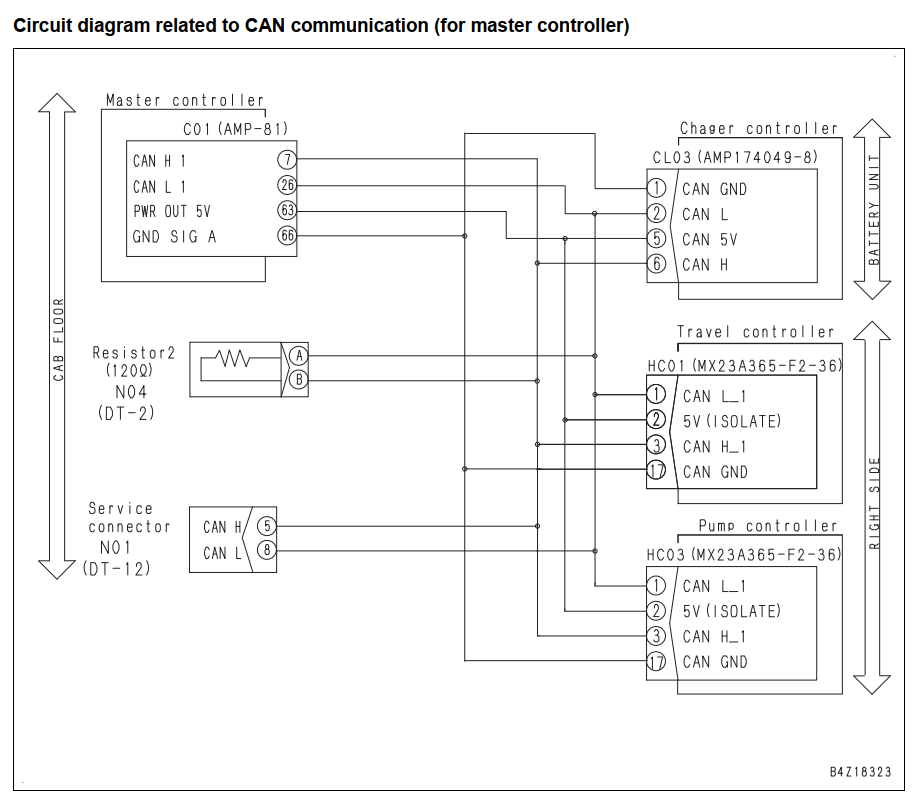

Sơ đồ mạch liên quan đến lỗi L03 GFBQKR
Mạng truyền thông CAN trong tài liệu kết nối bộ điều khiển chính với các thành phần sau:
- Bộ điều khiển sạc.
- Bộ điều khiển di chuyển.
- Bộ điều khiển bơm.
- Điện trở kết thúc CAN N04 có giá trị 120 Ω.
- Giắc dịch vụ N01.
Khi chẩn đoán, cần đặc biệt chú ý các đường CAN H, CAN L, nguồn CAN 5V và CAN GND giữa bộ điều khiển chính và bộ điều khiển sạc.
Lưu ý khi sửa lỗi L03 GFBQKR
- Luôn tắt khóa điện và ngắt giắc ắc quy trước khi tháo giắc hoặc đo điện trở.
- Phải chờ đèn hoạt động của hệ thống tắt hoàn toàn trước khi ngắt ắc quy.
- Không kết luận bộ điều khiển bị hỏng khi chưa kiểm tra dây điện, giắc nối và điện trở CAN.
- Sử dụng đúng chân giắc được chỉ định trong tài liệu.
- Sau khi sửa chữa, lắp lại các giắc chắc chắn rồi bật khóa điện để kiểm tra mã lỗi.
- Nếu xác định bộ điều khiển chính hoặc bộ điều khiển sạc bị lỗi nội bộ, tài liệu không cho phép tiếp tục chẩn đoán phần mạch bên trong.
Câu hỏi thường gặp về lỗi L03 GFBQKR
Lỗi L03 GFBQKR có khiến xe không sạc được không?
Có. Theo tài liệu, nếu bộ điều khiển sạc không nhận được dữ liệu CAN liên tục trong 100 giây, hệ thống sẽ dừng sạc và ắc quy không thể tiếp tục được nạp điện.
Điện trở dây giữa C01 và CL03 phải bằng bao nhiêu?
Điện trở của từng đường dây được kiểm tra phải không lớn hơn 1 Ω.
Điện trở kết thúc CAN N04 tiêu chuẩn là bao nhiêu?
Điện trở đo giữa chân A và B của N04 phải đạt 120 Ω ± 12 Ω, tức khoảng 108–132 Ω.
Khi nào xác định bộ điều khiển chính bị hỏng?
Nếu dây điện, giắc nối và điện trở kết thúc CAN đều bình thường, đồng thời hai mã GF1QKR và GF2QKR cùng xuất hiện, tài liệu xác định bộ điều khiển chính bị hỏng.
Nếu tất cả phép kiểm tra đều bình thường thì bộ phận nào bị lỗi?
Nếu không tìm thấy bất thường qua các bước kiểm tra trên, tài liệu xác định bộ điều khiển sạc bị hỏng.

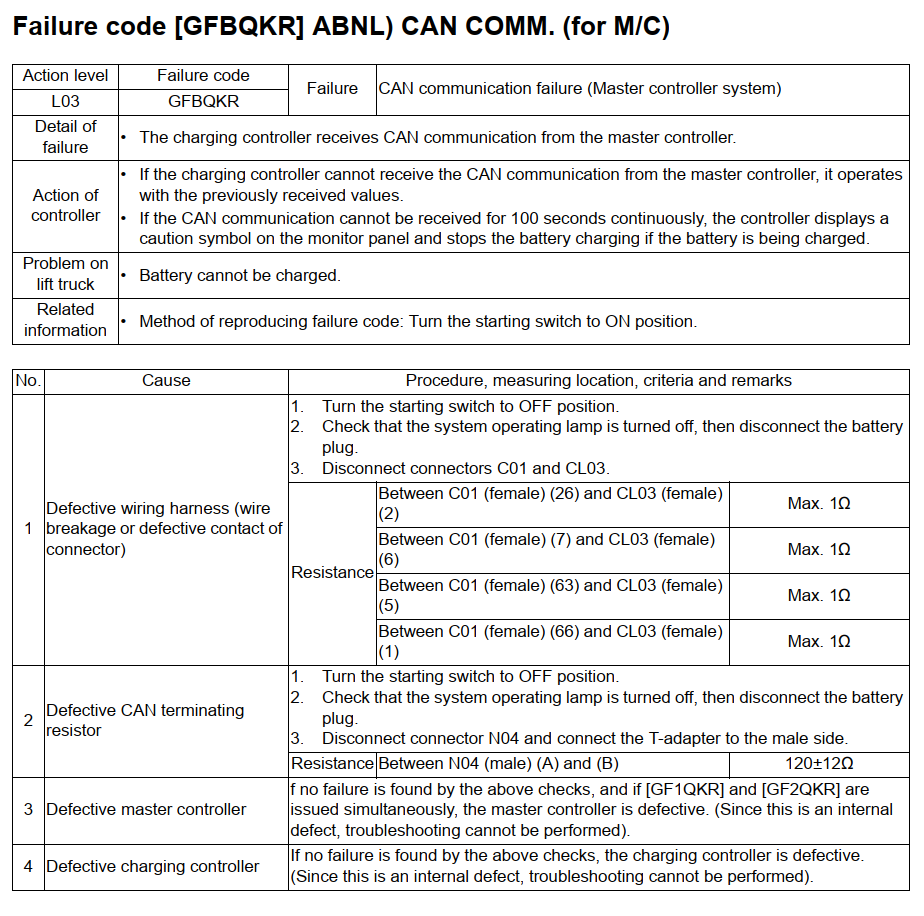

Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 GFBQKR trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1 và FE30-1


Kết luận
Lỗi L03 GFBQKR trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi truyền thông CAN giữa bộ điều khiển sạc và bộ điều khiển chính.
Quá trình chẩn đoán cần bắt đầu từ dây điện và giắc C01–CL03, sau đó kiểm tra điện trở kết thúc CAN N04. Chỉ khi các bộ phận này đều bình thường mới tiến hành kết luận bộ điều khiển chính hoặc bộ điều khiển sạc bị hỏng. Việc kiểm tra đúng trình tự sẽ tránh thay nhầm bộ điều khiển và giúp xác định chính xác nguyên nhân khiến ắc quy không thể sạc.
