Hướng dẫn sửa lỗi L04 7REXKA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi đầy đủ L04 7REXKA – DISC Seat SW liên quan đến hiện tượng hở mạch công tắc ghế ngồi trong hệ thống bộ điều khiển chính. Theo tài liệu kỹ thuật được cung cấp, mã lỗi này áp dụng trực tiếp cho xe nâng điện Komatsu FE25-1 và FE25H-1.

Đối với Komatsu FE30-1, người sửa chữa cần đối chiếu đúng tài liệu kỹ thuật và sơ đồ điện theo số khung xe trước khi áp dụng, bởi hai trang tài liệu hiện có không ghi rõ model FE30-1.

1. Ý nghĩa lỗi L04 7REXKA

Thông tin mã lỗi:

• Cấp độ tác động: L04
• Mã lỗi: 7REXKA
• Tên lỗi: DISC Seat SW
• Nội dung lỗi: Seat switch: Open circuit (master controller system)
• Diễn giải: Hở mạch công tắc ghế ngồi thuộc hệ thống bộ điều khiển chính.

Mã lỗi được phát hiện khi cả hai hệ thống tín hiệu đầu vào của công tắc ghế liên tục nhận trạng thái OFF trong 20 giây.

Khi xảy ra lỗi, bộ điều khiển chính nhận định rằng người vận hành đã rời khỏi ghế lái.

2. Hiện tượng khi xe xuất hiện lỗi 7REXKA

Khi mã L04 7REXKA xuất hiện, xe nâng hoạt động giống như khi người vận hành đã rời khỏi ghế.

Ngay cả khi người vận hành đang ngồi trên ghế, các chức năng sau vẫn không được hủy:

• Khóa liên động di chuyển;
• Khóa liên động nâng hạ;
• Cảnh báo nhắc phanh đỗ;
• Cảnh báo nhắc cần chọn hướng di chuyển đang ở vị trí N.

3. Cách tái hiện mã lỗi

Theo tài liệu, có thể kiểm tra khả năng xuất hiện mã lỗi bằng cách:

1. Bật khóa điện sang vị trí ON.
2. Khi người vận hành ngồi trên ghế, mạch công tắc ghế phải ở trạng thái hở.
3. Khi người vận hành rời khỏi ghế, mạch công tắc ghế phải ở trạng thái kín.

Nếu tín hiệu thực tế không thay đổi đúng theo trạng thái ngồi hoặc rời ghế, cần kiểm tra công tắc ghế và mạch điện liên quan.

4. Nguyên nhân gây lỗi L04 7REXKA

Theo trình tự chẩn đoán trong tài liệu, lỗi có thể xuất phát từ ba nguyên nhân:

1. Công tắc ghế bị hỏng.
2. Dây điện bị đứt, dây dẫn hở mạch hoặc chân giắc tiếp xúc kém.
3. Bộ điều khiển chính bị hỏng.

Nên kiểm tra lần lượt theo đúng thứ tự trên, không kết luận bộ điều khiển chính bị hỏng khi chưa đo công tắc ghế và hệ thống dây điện.

5. Quy trình sửa lỗi L04 7REXKA

Bước 1: Bảo đảm an toàn trước khi kiểm tra

Trước khi tháo giắc hoặc đo điện trở:

1. Đưa khóa điện về vị trí OFF.
2. Kiểm tra và xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.

Không tháo giắc điện khi hệ thống vẫn đang hoạt động.

Bước 2: Kiểm tra công tắc ghế

Tháo giắc P03, sau đó kết nối đầu chuyển chữ T vào phía giắc cái để đo điện trở.

Đo giữa chân P03 số 2 và số 1

Đo giữa chân P03 số 3 và số 1

Hai nhánh tín hiệu phải thay đổi trạng thái ngược nhau. Khi một nhánh thông mạch, nhánh còn lại phải hở mạch.

Nếu kết quả đo không đáp ứng các giá trị trên, công tắc ghế bị lỗi và cần được sửa chữa hoặc thay thế.

Bước 3: Kiểm tra dây điện và đầu giắc

Nếu công tắc ghế đạt tiêu chuẩn, tiếp tục kiểm tra dây dẫn giữa giắc C01 của bộ điều khiển chính và giắc P03 của công tắc ghế.

Trình tự thực hiện:

1. Đưa khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.
4. Tháo các giắc C01 và P03.
5. Kết nối đầu chuyển chữ T vào phía giắc cái tương ứng.
6. Đo điện trở các đường dây sau:

Nếu điện trở vượt quá 1 Ω, cần kiểm tra:

• Dây dẫn bị đứt hoặc hở mạch;
• Chân giắc bị lỏng;
• Chân cắm bị cong hoặc tụt khỏi giắc;
• Bề mặt tiếp xúc của giắc bị lỗi.

Tiến hành sửa dây hoặc xử lý đầu nối không đạt yêu cầu, sau đó đo lại để xác nhận.

Bước 4: Kiểm tra bộ điều khiển chính

Nếu công tắc ghế và toàn bộ dây điện đều đạt tiêu chuẩn nhưng lỗi vẫn còn, tài liệu kết luận bộ điều khiển chính có thể bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên không thể tiếp tục chẩn đoán theo quy trình kiểm tra bên ngoài trong tài liệu. Cần kiểm tra hoặc thay thế bộ điều khiển chính theo đúng quy trình kỹ thuật của hãng.

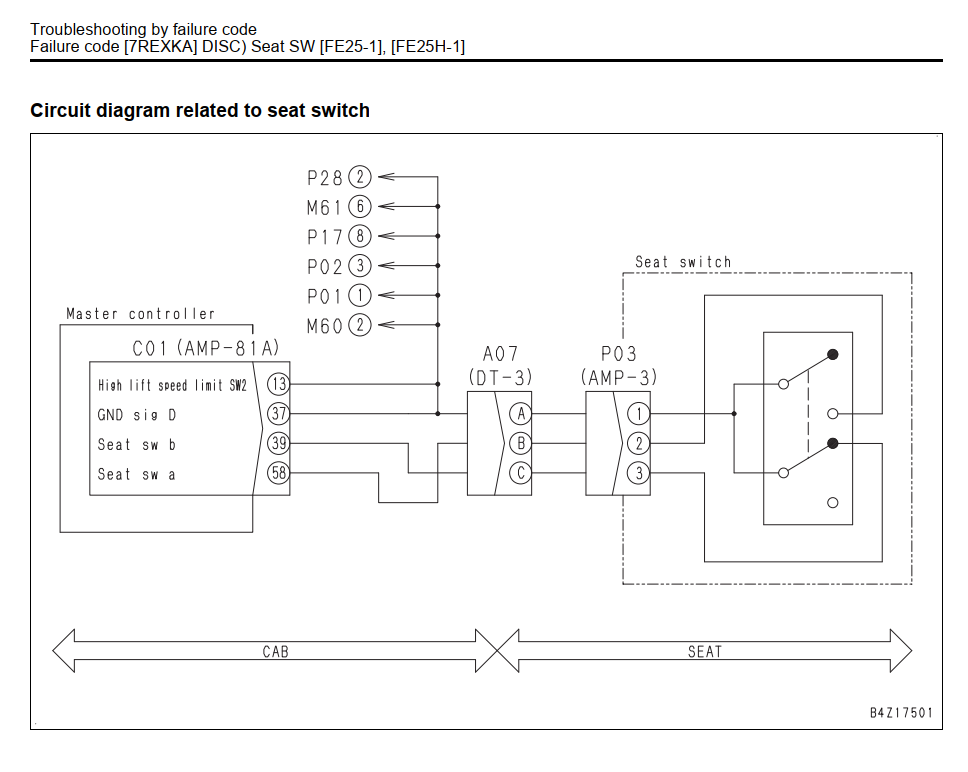

6. Sơ đồ chân mạch công tắc ghế

Theo sơ đồ điện được cung cấp, công tắc ghế kết nối với bộ điều khiển chính qua giắc C01, đầu nối trung gian A07 và giắc P03:

Khi kiểm tra, cần xác định đúng số chân giắc để tránh đo nhầm hoặc làm hỏng mạch điều khiển.

7. Kiểm tra sau khi sửa chữa

Sau khi sửa công tắc ghế, dây điện hoặc đầu nối:

1. Lắp lại toàn bộ giắc C01 và P03.
2. Kết nối lại bình điện.
3. Bật khóa điện.
4. Ngồi lên và rời khỏi ghế để kiểm tra sự thay đổi tín hiệu.
5. Kiểm tra khóa liên động di chuyển và nâng hạ.
6. Xác nhận cảnh báo phanh đỗ và cảnh báo cần chọn hướng hoạt động bình thường.
7. Theo dõi xem mã L04 7REXKA có xuất hiện trở lại hay không.

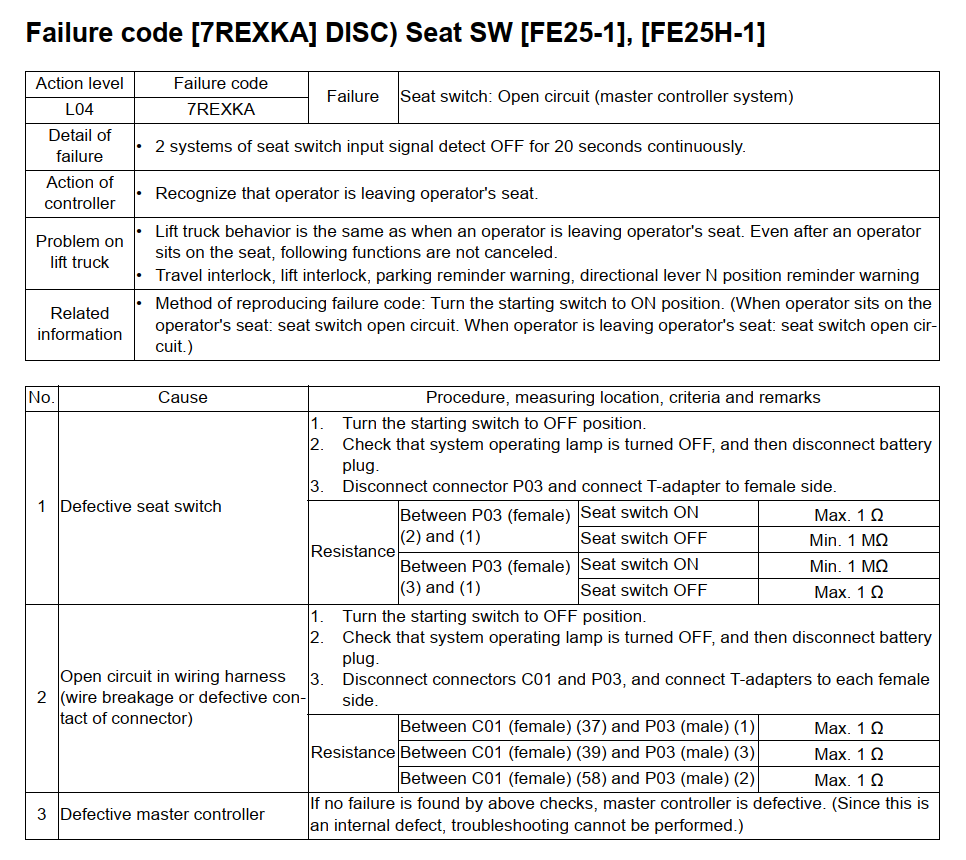

8. Tài liệu kỹ thuật Komatsu cách sửa lỗi L04 7REXKA

9. Kết luận

Để xử lý lỗi L04 7REXKA – DISC Seat SW, cần kiểm tra theo thứ tự:

Công tắc ghế → dây điện và giắc P03/C01 → bộ điều khiển chính.

Thông số quan trọng nhất là điện trở của hai nhánh công tắc ghế và ba đường dây giữa C01 với P03. Việc đo đúng chân giắc, đúng trạng thái công tắc sẽ giúp xác định chính xác linh kiện gây lỗi và tránh thay nhầm bộ điều khiển.
