Hướng dẫn sửa lỗi L04 7REXKB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L04 7REXKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 7REXKB liên quan đến công tắc ghế người vận hành trên xe nâng điện Komatsu. Khi xuất hiện mã lỗi này, hệ thống nhận biết người điều khiển đã rời khỏi ghế, ngay cả khi họ vẫn đang ngồi đúng vị trí.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L04 7REXKB dựa theo tài liệu kỹ thuật được cung cấp, áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L04 7REXKB là gì?

  • Mức cảnh báo: L04.
  • Mã lỗi: 7REXKB.
  • Tên lỗi: Seat switch: Ground fault (master controller system).
  • Diễn giải: Công tắc ghế bị chạm mass trong hệ thống bộ điều khiển chính.

Mã lỗi được phát hiện khi cả hai tín hiệu đầu vào của công tắc ghế đều ở trạng thái ON liên tục trong 20 giây.

Khi đó, bộ điều khiển xác định rằng người vận hành đang rời khỏi ghế.

Hiện tượng khi xe nâng báo lỗi L04 7REXKB

Xe nâng hoạt động giống như khi người vận hành rời khỏi ghế. Ngay cả khi người điều khiển ngồi trở lại, các chức năng sau vẫn không được hủy:

  • Khóa liên động di chuyển.
  • Khóa liên động nâng hạ.
  • Cảnh báo nhắc phanh đỗ.
  • Cảnh báo nhắc đưa cần tiến – lùi về vị trí N.

Vì vậy, xe có thể không di chuyển hoặc không thực hiện được chức năng nâng hạ bình thường.

Nguyên nhân gây lỗi L04 7REXKB

Theo tài liệu kỹ thuật, cần kiểm tra lần lượt ba nguyên nhân:

  1. Công tắc ghế bị hỏng.
  2. Dây điện hoặc bó dây dẫn bị chập mạch.
  3. Bộ điều khiển chính – Master Controller bị hỏng bên trong.

Cách tái hiện lỗi L04 7REXKB

Bật công tắc khởi động sang vị trí ON.

Lỗi có thể xuất hiện trong các trường hợp:

  • Khi người vận hành ngồi trên ghế: mạch công tắc ghế số 2 bị chập.
  • Khi người vận hành rời khỏi ghế: mạch công tắc ghế số 1 bị chập.

Quy trình sửa lỗi L04 7REXKB

Bước 1: Kiểm tra công tắc ghế

Trước khi đo điện trở:

  1. Chuyển công tắc khởi động về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc P03 và nối đầu chuyển đổi chữ T vào phía giắc cái.
  5. Sử dụng đồng hồ đo điện trở theo các vị trí quy định dưới đây.

Đo giữa chân số 2 và chân số 1 của giắc cái P03

  • Công tắc ghế ON: điện trở tối đa 1 Ω.
  • Công tắc ghế OFF: điện trở tối thiểu 1 MΩ.

Đo giữa chân số 3 và chân số 1 của giắc cái P03

  • Công tắc ghế ON: điện trở tối thiểu 1 MΩ.
  • Công tắc ghế OFF: điện trở tối đa 1 Ω.

Nếu kết quả đo không đáp ứng các tiêu chuẩn trên, công tắc ghế bị lỗi. Cần sửa chữa hoặc thay thế công tắc ghế phù hợp.

Bước 2: Kiểm tra bó dây điện có bị chập không

Nếu công tắc ghế hoạt động đúng, tiếp tục kiểm tra hệ thống dây điện:

  1. Chuyển công tắc khởi động về vị trí OFF.
  2. Chờ đèn hoạt động của hệ thống tắt hoàn toàn.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc P03 và giắc C01.
  5. Nối đầu chuyển đổi chữ T vào phía giắc đực của P03.
  6. Đo điện trở giữa chân số 1 với từng chân số 2 và số 3 của giắc đực P03.

Tiêu chuẩn điện trở:

  • Giữa chân P03-1 và P03-2: tối thiểu 1 MΩ.
  • Giữa chân P03-1 và P03-3: tối thiểu 1 MΩ.

Nếu điện trở thấp hơn tiêu chuẩn, bó dây có thể bị chập. Cần kiểm tra dây dẫn, lớp cách điện, giắc P03 và những vị trí dây có khả năng cọ xát vào khung xe.

Bước 3: Kiểm tra bộ điều khiển chính

Nếu không phát hiện bất thường ở công tắc ghế và bó dây điện, tài liệu xác định nguyên nhân còn lại là bộ điều khiển chính bị hỏng.

Đây là hư hỏng bên trong Master Controller nên không thể xác nhận bằng phương pháp kiểm tra thông thường. Cần tiến hành xử lý hoặc thay thế bộ điều khiển theo đúng quy trình kỹ thuật.

Các giắc và chân tín hiệu liên quan

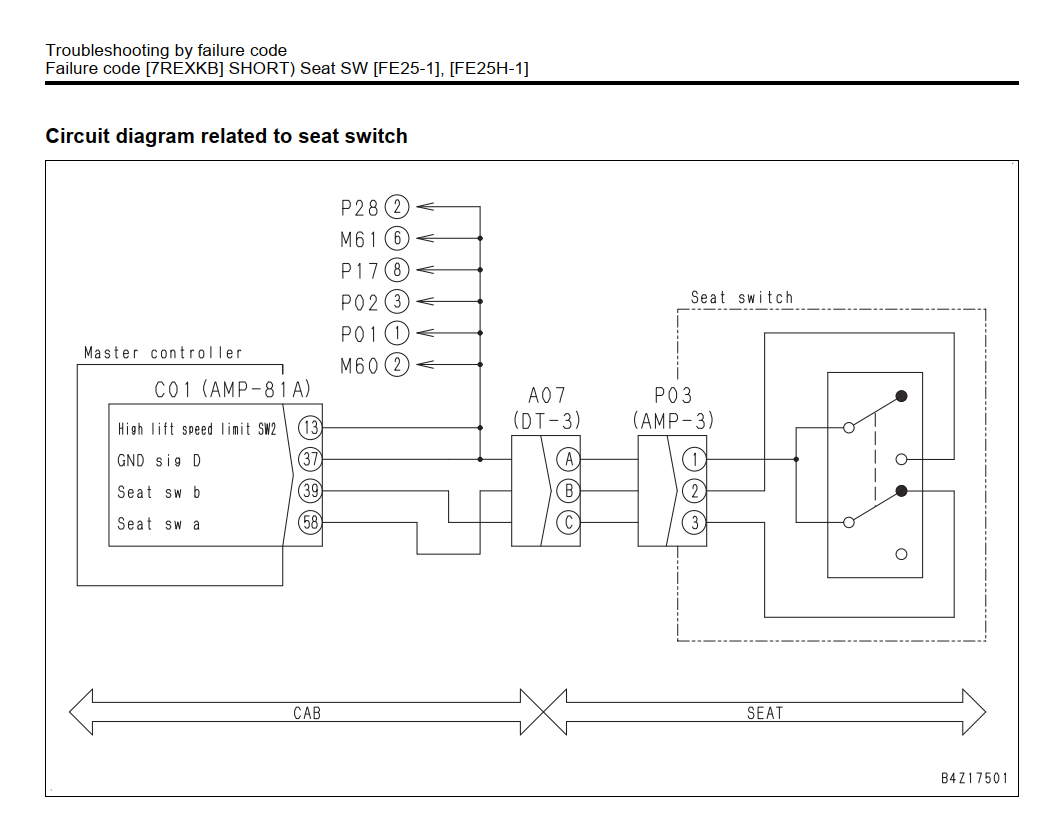

Sơ đồ mạch công tắc ghế thể hiện các vị trí chính:

  • Giắc P03: giắc 3 chân của công tắc ghế.
  • Giắc trung gian A07: loại DT-3.
  • Giắc C01: giắc AMP-81A trên Master Controller.
  • C01-37: tín hiệu mass GND sig D.
  • C01-39: tín hiệu Seat SW b.
  • C01-58: tín hiệu Seat SW a.

Khi kiểm tra, cần chú ý tình trạng lỏng chân giắc, oxy hóa đầu nối, dây bị đứt ngầm hoặc chạm vào thân xe.

Thứ tự chẩn đoán nhanh lỗi L04 7REXKB

Thứ tự kiểm tra theo tài liệu như sau:

  1. Đo điện trở công tắc ghế tại giắc cái P03.
  2. Nếu công tắc ghế không đạt tiêu chuẩn, sửa chữa hoặc thay thế công tắc.
  3. Nếu công tắc đạt tiêu chuẩn, kiểm tra chập mạch trong bó dây giữa P03 và C01.
  4. Nếu bó dây không có bất thường, kiểm tra và xử lý Master Controller.

Lưu ý an toàn khi sửa chữa

Trước khi tháo giắc hoặc đo điện trở, phải tắt công tắc khởi động, chờ đèn hoạt động hệ thống tắt và ngắt giắc ắc quy. Không đo điện trở khi mạch vẫn đang được cấp điện.

Sau khi sửa chữa, cần lắp lại đầy đủ các giắc, kết nối ắc quy, bật khóa điện và kiểm tra hoạt động của công tắc ghế, chức năng di chuyển, nâng hạ cùng các cảnh báo liên quan.

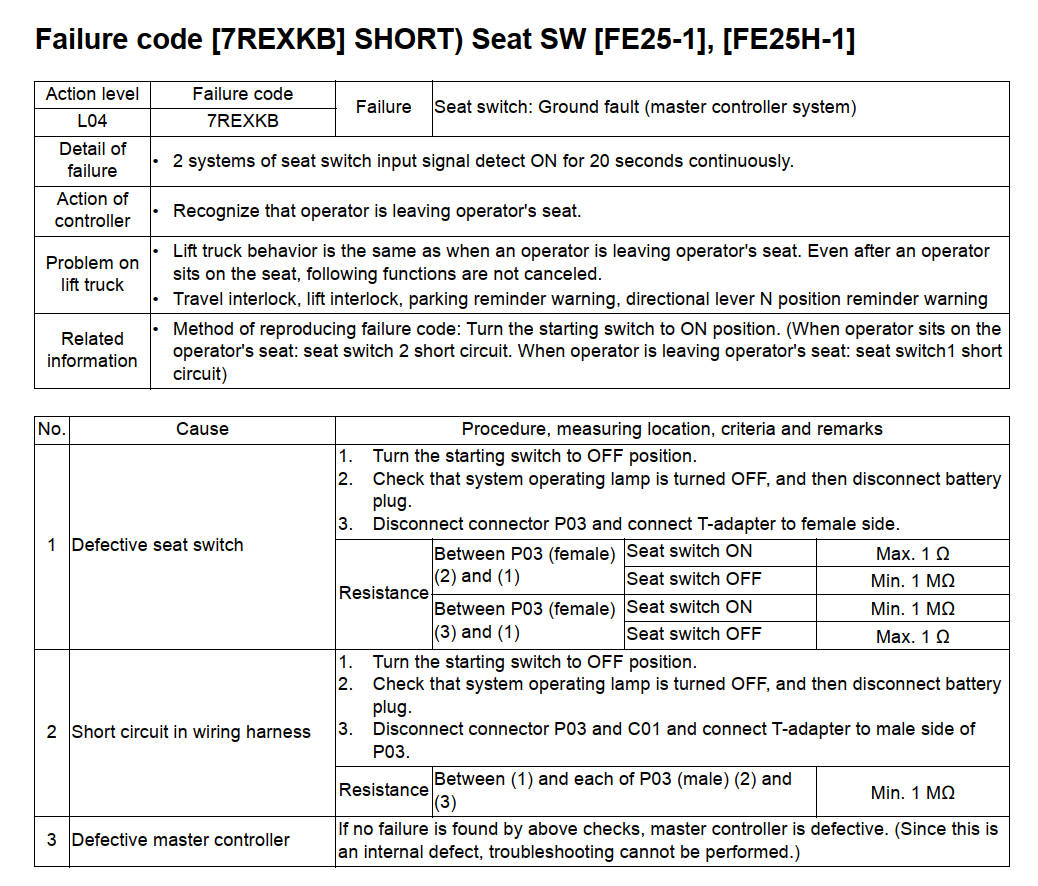

Tài liệu kỹ thuật hãng Komatsu sửa lỗi L04 7REXKB



Kết luận

Lỗi L04 7REXKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi chạm mass trong mạch công tắc ghế thuộc hệ thống bộ điều khiển chính. Nguyên nhân có thể đến từ công tắc ghế, bó dây bị chập hoặc Master Controller bị hỏng.

Để xử lý chính xác, cần đo điện trở công tắc tại giắc P03, kiểm tra cách điện của bó dây và chỉ kết luận bộ điều khiển chính bị hỏng sau khi hai hạng mục trên đều đạt tiêu chuẩn.
