Lỗi ERR-3082 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR-3082 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-3082 xuất hiện khi hệ thống phát hiện tình trạng giao tiếp bất thường giữa bộ điều khiển di chuyển bên phải – Travel (R) Controller và bộ điều khiển di chuyển bên trái – Travel (L) Controller.

Bài viết này áp dụng cho các dòng xe:

  • Xe nâng điện 1 tấn Komatsu FB10-12.
  • Xe nâng điện 1.3 tấn Komatsu FB13-12.
  • Xe nâng điện 1.4 tấn Komatsu FB14-12.
  • Xe nâng điện 1.5 tấn Komatsu FB15-12.
  • Xe nâng điện 1.8 tấn Komatsu FB18-12.
  • Xe nâng điện 2 tấn Komatsu FB20-12.

Lỗi ERR-3082 là gì?

Tên đầy đủ của mã lỗi theo tài liệu kỹ thuật:

ERR-3082: Abnormal communication between travel (R) controller and travel (L) controller – Pair to the travel (L) controller.

Có thể hiểu là:

ERR-3082 – Giao tiếp bất thường giữa bộ điều khiển di chuyển bên phải và bộ điều khiển di chuyển bên trái, lỗi liên quan đến bộ điều khiển di chuyển bên trái.

Khi xảy ra lỗi, hai bộ điều khiển di chuyển không thể trao đổi dữ liệu bình thường với nhau.

Hiện tượng của xe khi xuất hiện ERR-3082

Xe nâng có thể xuất hiện một trong các hiện tượng sau:

  • Sau khi bật khóa điện ON, toàn bộ chức năng của xe ngừng hoạt động.
  • Xe khởi động bình thường nhưng sau đó dừng di chuyển.
  • Màn hình hiển thị mã lỗi ERR-3082.

Khi xe đang vận hành mà đột ngột mất chức năng di chuyển, cần dừng kiểm tra và không cố tiếp tục sử dụng xe.

Nguyên nhân có thể gây ra lỗi ERR-3082

Căn cứ theo quy trình kiểm tra trong tài liệu, những nguyên nhân cần xem xét gồm:

  1. Giắc điện của bộ điều khiển di chuyển bên phải hoặc bên trái bị tuột.
  2. Chân giắc bị lỏng, bẩn hoặc tiếp xúc không tốt.
  3. Dây điện liên kết giữa hai bộ điều khiển bị đứt hoặc hư hỏng.
  4. Bộ điều khiển di chuyển bên trái bị lỗi.
  5. Bộ điều khiển di chuyển bên phải bị lỗi.

Quy trình kiểm tra và sửa lỗi ERR-3082

Bước 1: Kiểm tra giắc và chân cắm của hai bộ điều khiển

Kiểm tra bằng mắt các giắc cắm và chân giắc của:

  • Bộ điều khiển di chuyển bên phải – Travel (R) Controller.
  • Bộ điều khiển di chuyển bên trái – Travel (L) Controller.

Cần xác nhận:

  • Giắc không bị tuột hoặc ngắt kết nối.
  • Chân giắc không bị lỏng.
  • Không có bụi bẩn hoặc dấu hiệu tiếp xúc kém.

Kết quả kiểm tra:

  • Nếu giắc và chân cắm không bị tuột, không bị lỏng: chuyển sang bước 2.
  • Nếu phát hiện tiếp xúc kém: vệ sinh giắc bằng dung dịch làm sạch tiếp điểm điện, sau đó cắm lại chắc chắn.

Sau khi xử lý, tắt khóa điện rồi bật lại để kiểm tra.

Bước 2: Kiểm tra dây điện giữa hai bộ điều khiển

Ngắt dây điện khỏi bộ điều khiển, sau đó sử dụng đồng hồ đo điện trở để kiểm tra dây dẫn giữa bộ điều khiển di chuyển bên phải và bên trái.

Thực hiện hai phép đo sau:

Vị trí đoMàu dâyGiá trị tiêu chuẩn
Chân số 8 của giắc CN3-D1 đến chân số 9 của giắc CN3-D2Xanh lá/trắng0 Ω
Chân số 2 của giắc CN3-D1 đến chân số 3 của giắc CN3-D2Xanh dương/trắng0 Ω

Lưu ý: Sơ đồ chân giắc trong tài liệu được nhìn từ phía tiếp xúc/lắp ghép của giắc cắm.

Đánh giá kết quả:

  • Nếu cả hai đường dây có điện trở đạt khoảng 0 Ω: chuyển sang bước 3.
  • Nếu điện trở không đạt yêu cầu: sửa chữa hoặc thay thế bó dây điện.

Phải tắt khóa điện và ngắt nguồn phù hợp trước khi tháo giắc hoặc đo điện trở. Không đo điện trở trên mạch đang có điện.

Bước 3: Kiểm tra giao tiếp bằng thiết bị chẩn đoán

Kết nối thiết bị chẩn đoán chuyên dụng với xe. Vào mục lịch sử mã lỗi và kiểm tra xem thiết bị có thể giao tiếp với bộ điều khiển di chuyển bên phải – Travel (R) Controller hay không.

Kết quả xử lý:

  • Nếu thiết bị chẩn đoán giao tiếp được với bộ điều khiển bên phải: thay bộ điều khiển di chuyển bên trái – Travel (L) Controller.
  • Nếu thiết bị chẩn đoán không giao tiếp được với bộ điều khiển bên phải: thay bộ điều khiển di chuyển bên phải – Travel (R) Controller.

Việc thay bộ điều khiển nên do kỹ thuật viên có chuyên môn thực hiện để tránh lắp nhầm giắc, làm hỏng bộ điều khiển mới hoặc phát sinh thêm mã lỗi.

Kiểm tra nhanh bộ điều khiển bên trái

Tài liệu đưa ra phương pháp kiểm tra nhanh như sau:

Nếu xe đồng thời ghi nhận cả hai mã lỗi ERR-3082 và ERR-5082, có thể xác định bộ điều khiển di chuyển bên trái – Travel (L) Controller bị lỗi.

Đây là dấu hiệu hỗ trợ chẩn đoán nhanh, nhưng vẫn nên kiểm tra giắc điện và bó dây trước khi thay bộ điều khiển.

Lưu ý về giắc CAN CN3-D2

Theo tài liệu, nếu giắc CAN CN3-D2 bị lỏng, mã lỗi có thể không hiển thị. Vì vậy, ngay cả khi xe mất chức năng di chuyển nhưng không hiện ERR-3082, kỹ thuật viên vẫn nên kiểm tra độ chắc chắn và tình trạng tiếp xúc của giắc CN3-D2.

Cách xóa hoặc đặt lại lỗi ERR-3082

Cách đặt lại lỗi theo tài liệu:

  1. Khắc phục nguyên nhân gây mất giao tiếp.
  2. Cắm lại đầy đủ các giắc điện.
  3. Tắt khóa điện về vị trí OFF.
  4. Bật lại khóa điện và kiểm tra hoạt động của xe.

Nếu ERR-3082 tiếp tục xuất hiện, cần kiểm tra lại bó dây và thực hiện bước chẩn đoán bộ điều khiển bằng thiết bị chuyên dụng.

Tóm tắt quy trình sửa lỗi ERR-3082

Quy trình xử lý đúng thứ tự gồm:

  1. Kiểm tra giắc và chân cắm của hai bộ điều khiển di chuyển.
  2. Vệ sinh, cắm lại giắc nếu phát hiện tiếp xúc không tốt.
  3. Đo điện trở hai đường dây giữa CN3-D1 và CN3-D2.
  4. Sửa chữa hoặc thay bó dây nếu kết quả không đạt 0 Ω.
  5. Dùng thiết bị chẩn đoán kiểm tra khả năng giao tiếp với bộ điều khiển bên phải.
  6. Thay bộ điều khiển bên trái hoặc bên phải theo kết quả chẩn đoán.
  7. Tắt khóa điện để đặt lại lỗi, sau đó vận hành thử xe.

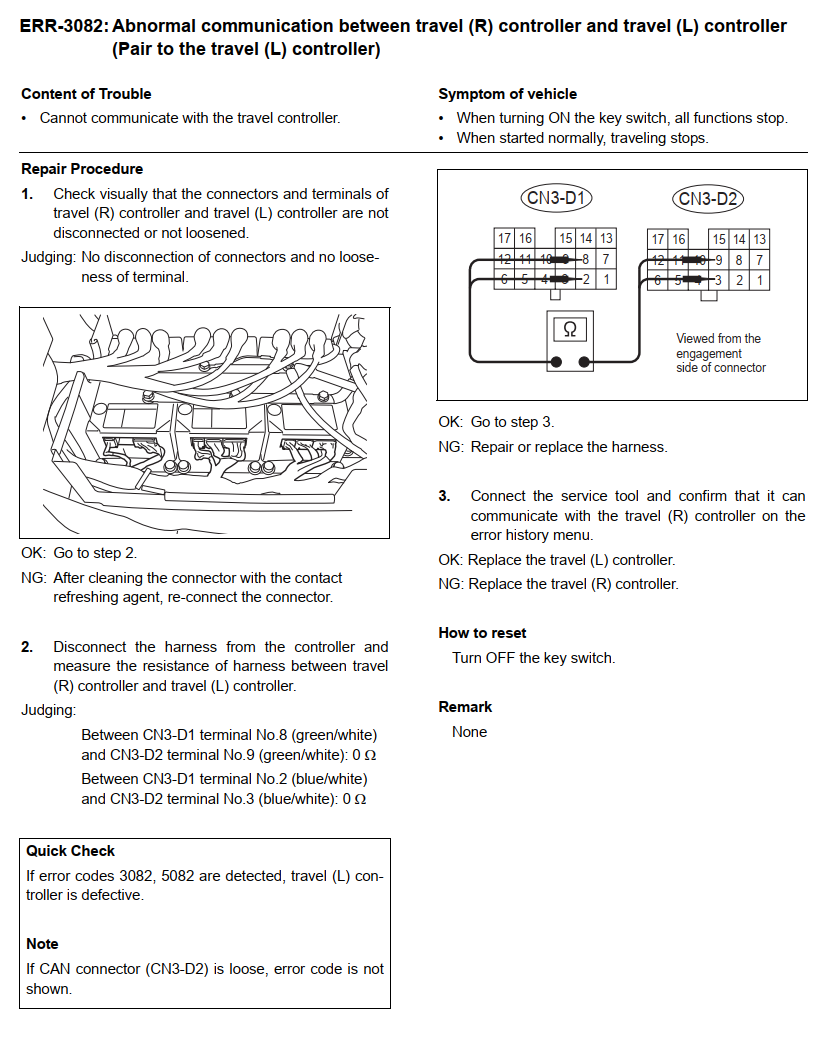

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-3082


Kết luận

Lỗi ERR-3082 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi giao tiếp giữa hai bộ điều khiển di chuyển. Nguyên nhân có thể nằm ở giắc kết nối, bó dây điện hoặc một trong hai bộ điều khiển.

Khi sửa chữa, nên kiểm tra từ giắc điện và dây dẫn trước, sau đó mới kết luận thay bộ điều khiển. Trình tự này giúp xác định chính xác nguyên nhân và hạn chế thay thế linh kiện không cần thiết.
