Hướng dẫn sửa lỗi ERR-3084 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12

Lỗi ERR-3084 trên xe nâng điện Komatsu là gì?

ERR-3084: Abnormal communication between travel (R) controller and cargo handling controller (Pair to the cargo handling controller).

Có thể hiểu bằng tiếng Việt như sau:

Lỗi ERR-3084 là lỗi truyền thông bất thường giữa bộ điều khiển di chuyển (R) và bộ điều khiển nâng hạ, được phát hiện từ phía bộ điều khiển nâng hạ.

Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 1 tấn Komatsu FB10-12
  • Xe nâng điện 1.3 tấn Komatsu FB13-12
  • Xe nâng điện 1.4 tấn Komatsu FB14-12
  • Xe nâng điện 1.5 tấn Komatsu FB15-12
  • Xe nâng điện 1.8 tấn Komatsu FB18-12
  • Xe nâng điện 2 tấn Komatsu FB20-12

Khi mất liên lạc giữa hai bộ điều khiển, hệ thống có thể dừng các chức năng của xe hoặc ngừng hoạt động nâng hạ để bảo vệ thiết bị.

Hiện tượng khi xe báo lỗi ERR-3084

Theo tài liệu kỹ thuật, xe có thể xuất hiện một trong các hiện tượng sau:

  • Khi bật chìa khóa điện sang vị trí ON, toàn bộ chức năng của xe ngừng hoạt động.
  • Trong trường hợp xe khởi động bình thường, chức năng nâng hạ và xếp dỡ hàng hóa sẽ ngừng hoạt động.

Nếu xe vẫn di chuyển nhưng không nâng, hạ hoặc nghiêng khung được, cần kiểm tra hệ thống truyền thông giữa bộ điều khiển di chuyển (R) và bộ điều khiển nâng hạ.

Nguyên nhân có thể gây ra lỗi ERR-3084

Các nguyên nhân cần kiểm tra gồm:

  1. Giắc cắm của bộ điều khiển di chuyển (R) hoặc bộ điều khiển nâng hạ bị lỏng hay tuột.
  2. Chân giắc tiếp xúc kém, bẩn hoặc bị oxy hóa.
  3. Dây điện liên kết giữa hai bộ điều khiển bị đứt hoặc tiếp xúc không tốt.
  4. Bộ điều khiển di chuyển (R) bị hỏng.
  5. Bộ điều khiển nâng hạ bị hỏng.

Tài liệu cũng đưa ra bước kiểm tra nhanh: nếu giắc của bộ điều khiển nâng hạ đã được kết nối đúng nhưng lỗi vẫn xuất hiện, bộ điều khiển nâng hạ có thể bị hỏng.

Quy trình kiểm tra và sửa lỗi ERR-3084

Trước khi kiểm tra, hãy đỗ xe tại vị trí an toàn, hạ càng xuống mặt sàn, kéo phanh tay và tắt chìa khóa điện. Việc đo dây và kiểm tra bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 1: Kiểm tra giắc cắm và chân giắc

Kiểm tra trực quan các giắc cắm và chân giắc của:

  • Bộ điều khiển di chuyển (R).
  • Bộ điều khiển nâng hạ.

Cần xác nhận:

  • Giắc cắm không bị tuột hoặc lỏng.
  • Các chân giắc không bị lỏng.
  • Không có dấu hiệu bẩn, oxy hóa hoặc tiếp xúc kém.

Kết quả kiểm tra:

  • Nếu giắc và chân giắc không bị tuột hoặc lỏng, chuyển sang bước 2.
  • Nếu phát hiện tiếp xúc không tốt, làm sạch giắc bằng dung dịch vệ sinh tiếp điểm điện, sau đó kết nối lại chắc chắn.

Không nên dùng nước hoặc chất tẩy rửa thông thường để vệ sinh đầu nối điện.

Bước 2: Đo thông mạch dây điện giữa hai bộ điều khiển

Ngắt giắc dây khỏi bộ điều khiển, sau đó đo điện trở của dây dẫn giữa bộ điều khiển di chuyển (R) và bộ điều khiển nâng hạ.

Các vị trí cần đo:

Mạch dây cần kiểm traMàu dâyGiá trị tiêu chuẩn
Chân số 9 của giắc CN3-D1 đến chân số 8 của giắc CN3-PXanh lá0 Ω
Chân số 3 của giắc CN3-D1 đến chân số 2 của giắc CN3-PXanh dương0 Ω

Khi đo, cần quan sát giắc từ phía đầu cắm ăn khớp để xác định đúng số thứ tự chân.

Đánh giá kết quả:

  • Nếu điện trở đo được đạt 0 Ω, dây dẫn thông mạch; chuyển sang bước 3.
  • Nếu không đạt 0 Ω hoặc mạch bị hở, kiểm tra, sửa chữa hoặc thay thế bó dây điện.

Trong thực tế, đồng hồ và dây đo có thể tạo ra một điện trở rất nhỏ. Điều quan trọng là mạch phải thông suốt và không bị chập chờn.

Bước 3: Kiểm tra bộ điều khiển di chuyển (R)

Kết nối thiết bị chẩn đoán chuyên dụng với xe. Truy cập mục lịch sử lỗi và kiểm tra xem thiết bị có giao tiếp được với bộ điều khiển di chuyển (R) hay không.

Kết quả kiểm tra:

  • Nếu thiết bị chẩn đoán giao tiếp được với bộ điều khiển di chuyển (R), chuyển sang bước 4.
  • Nếu không thể giao tiếp, thay thế bộ điều khiển di chuyển (R).

Trước khi quyết định thay bộ điều khiển, cần bảo đảm nguồn điện, giắc cắm và bó dây liên quan đã được kiểm tra đúng quy trình.

Bước 4: Kiểm tra bộ điều khiển nâng hạ

Tiếp tục sử dụng thiết bị chẩn đoán, truy cập mục lịch sử lỗi và xác nhận khả năng giao tiếp với bộ điều khiển nâng hạ.

Kết quả kiểm tra:

  • Nếu thiết bị vẫn giao tiếp được với bộ điều khiển nâng hạ, nguyên nhân có thể là chân giắc tiếp xúc kém. Kiểm tra, sửa chữa hoặc thay thế bó dây điện.
  • Nếu thiết bị không thể giao tiếp với bộ điều khiển nâng hạ, thay thế bộ điều khiển nâng hạ.

Cách xóa hoặc đặt lại lỗi ERR-3084

Theo tài liệu kỹ thuật, cách đặt lại lỗi là:

  1. Tắt chìa khóa điện về vị trí OFF.
  2. Sau khi đã sửa nguyên nhân gây lỗi, kiểm tra lại toàn bộ giắc cắm.
  3. Bật lại chìa khóa và kiểm tra hoạt động của xe.

Việc chỉ tắt rồi bật lại chìa khóa có thể làm lỗi tạm thời biến mất nhưng không xử lý được giắc lỏng, dây đứt hoặc bộ điều khiển bị hỏng.

Sơ đồ xử lý nhanh lỗi ERR-3084

Quy trình xử lý có thể tóm tắt như sau:

  1. Kiểm tra và vệ sinh giắc của hai bộ điều khiển.
  2. Đo thông mạch dây xanh lá giữa CN3-D1 chân 9 và CN3-P chân 8.
  3. Đo thông mạch dây xanh dương giữa CN3-D1 chân 3 và CN3-P chân 2.
  4. Dùng thiết bị chẩn đoán kiểm tra giao tiếp với bộ điều khiển di chuyển (R).
  5. Kiểm tra giao tiếp với bộ điều khiển nâng hạ.
  6. Sửa bó dây hoặc thay đúng bộ điều khiển theo kết quả chẩn đoán.
  7. Tắt chìa khóa để đặt lại lỗi và vận hành thử xe.

Lưu ý khi sửa lỗi ERR-3084

  • Không rút hoặc cắm giắc bộ điều khiển khi chìa khóa đang ở vị trí ON.
  • Không thay bộ điều khiển ngay khi chưa kiểm tra giắc và bó dây.
  • Ghi nhớ vị trí giắc trước khi tháo để tránh cắm nhầm.
  • Sử dụng đúng thang đo điện trở và đo khi mạch đã được ngắt khỏi bộ điều khiển.
  • Không đấu tắt dây truyền thông để thử xe.
  • Sau khi sửa chữa, cần kiểm tra đầy đủ chức năng di chuyển, nâng, hạ và nghiêng khung.
  • Nếu không có thiết bị chẩn đoán hoặc tài liệu sơ đồ điện, nên liên hệ đơn vị sửa chữa xe nâng điện chuyên nghiệp.

Câu hỏi thường gặp về lỗi ERR-3084

Lỗi ERR-3084 có làm xe ngừng hoạt động hoàn toàn không?

Có. Khi bật chìa khóa, lỗi này có thể khiến toàn bộ chức năng của xe dừng hoạt động. Trong một số trường hợp, xe khởi động bình thường nhưng hệ thống nâng hạ không làm việc.

Có thể tiếp tục sử dụng xe khi báo ERR-3084 không?

Không nên. Đây là lỗi truyền thông giữa hai bộ điều khiển quan trọng. Tiếp tục sử dụng xe khi chức năng vận hành không ổn định có thể gây mất an toàn và khiến việc chẩn đoán trở nên khó khăn hơn.

Lỗi ERR-3084 có chắc chắn do hỏng bộ điều khiển nâng hạ không?

Không. Trước tiên phải kiểm tra giắc cắm, chân giắc và hai đường dây liên kết. Chỉ thay bộ điều khiển sau khi kiểm tra bằng thiết bị chẩn đoán theo đúng quy trình.

Giá trị điện trở dây dẫn phải bằng bao nhiêu?

Theo tài liệu, cả hai đường dây từ giắc CN3-D1 đến CN3-P đều phải có giá trị tiêu chuẩn 0 Ω.

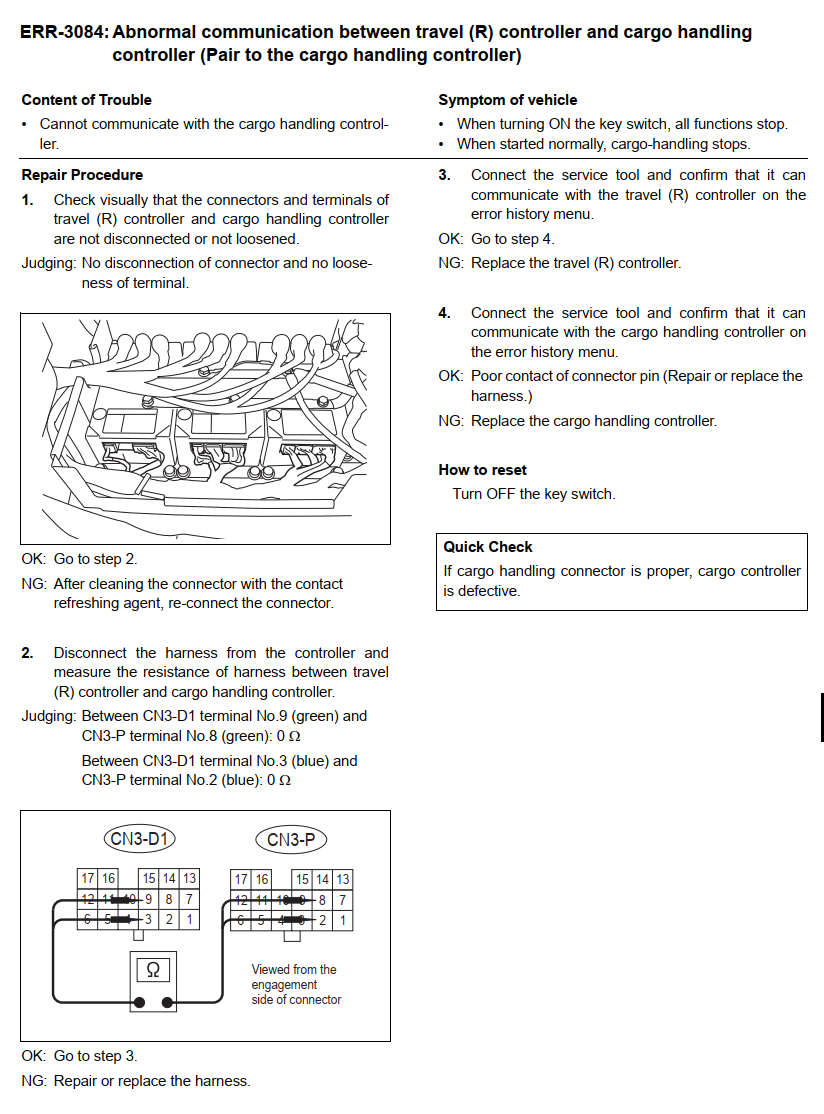

Tài liệu kỹ thuật hãng Komatsu về lỗi ERR-3084


Kết luận

Lỗi ERR-3084 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền thông bất thường giữa bộ điều khiển di chuyển (R) và bộ điều khiển nâng hạ. Quy trình sửa chữa cần bắt đầu từ việc kiểm tra giắc cắm, đo thông mạch bó dây, sau đó mới dùng thiết bị chẩn đoán để xác định bộ điều khiển bị lỗi.

Thực hiện đúng thứ tự kiểm tra sẽ giúp tránh thay nhầm bộ điều khiển, giảm chi phí sửa chữa và nhanh chóng khôi phục hoạt động của xe. Nội dung hướng dẫn trên được biên soạn theo tài liệu kỹ thuật người dùng cung cấp.
