Hướng dẫn sửa lỗi ERR-3281 trên xe nâng điện Komatsu (từ 1 tấn đến 2 tấn) FB10-12 đến FB20-12

Lỗi ERR-3281 là lỗi bất thường giao tiếp giữa bộ điều khiển di chuyển bên trái và bộ điều khiển di chuyển bên phải trên xe nâng điện Komatsu dòng FB-12. Khi lỗi xuất hiện, xe có thể dừng toàn bộ chức năng ngay sau khi bật khóa điện hoặc khởi động bình thường nhưng sau đó không thể di chuyển.

Bài viết dưới đây hướng dẫn kiểm tra và xử lý lỗi ERR-3281 theo nội dung tài liệu kỹ thuật, áp dụng cho:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1.3 tấn Komatsu FB13-12.
• Xe nâng điện 1.4 tấn Komatsu FB14-12.
• Xe nâng điện 1.5 tấn Komatsu FB15-12.
• Xe nâng điện 1.8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Lỗi ERR-3281 xe nâng điện Komatsu là lỗi gì?

Tên đầy đủ của mã lỗi là:

ERR-3281: Abnormal communication between travel (L) controller and travel (R) controller (Pair to the travel (R) controller).

Có thể hiểu là:

Lỗi ERR-3281: Giao tiếp bất thường giữa bộ điều khiển di chuyển bên trái và bộ điều khiển di chuyển bên phải – lỗi ghép cặp với bộ điều khiển di chuyển bên phải.

Khi xảy ra lỗi, bộ điều khiển di chuyển bên trái không thể giao tiếp với bộ điều khiển di chuyển bên phải.

Trong tài liệu:

• Travel (L) controller: Bộ điều khiển di chuyển bên trái.
• Travel (R) controller: Bộ điều khiển di chuyển bên phải.

Hiện tượng khi xe nâng Komatsu báo lỗi ERR-3281

Xe nâng điện Komatsu có thể xuất hiện một trong các hiện tượng sau:

• Bật khóa điện ON nhưng toàn bộ chức năng của xe đều dừng.
• Xe khởi động bình thường nhưng sau đó chức năng di chuyển bị dừng.
• Xe không thể tiến hoặc lùi.
• Màn hình hiển thị mã lỗi ERR-3281.

Khi gặp tình trạng này, không nên tiếp tục vận hành xe. Cần đỗ xe tại vị trí an toàn, hạ càng xuống mặt đất và tiến hành kiểm tra hệ thống điện.

Nguyên nhân gây ra lỗi ERR-3281

Theo quy trình chẩn đoán trong tài liệu, lỗi ERR-3281 có thể liên quan đến những bộ phận sau:

1. Giắc nối của bộ điều khiển di chuyển bên phải bị lỏng hoặc ngắt kết nối.
2. Giắc nối của bộ điều khiển di chuyển bên trái bị lỏng hoặc ngắt kết nối.
3. Chân giắc tiếp xúc không tốt.
4. Dây điện kết nối giữa hai bộ điều khiển bị đứt, lỏng hoặc hư hỏng.
5. Bộ điều khiển di chuyển bên phải bị hỏng.
6. Bộ điều khiển di chuyển bên trái bị hỏng.

Cần kiểm tra lần lượt theo đúng trình tự để tránh thay nhầm bộ điều khiển.

Quy trình kiểm tra và sửa lỗi ERR-3281

Bước 1: Kiểm tra giắc nối và chân giắc của hai bộ điều khiển

Kiểm tra trực quan giắc nối và các chân giắc tại:

• Bộ điều khiển di chuyển bên phải – travel (R) controller.
• Bộ điều khiển di chuyển bên trái – travel (L) controller.

Cần kiểm tra các tình trạng sau:

• Giắc có bị tuột hoặc chưa cắm hết hay không.
• Khóa giắc có được cài chắc chắn hay không.
• Chân giắc có bị lỏng, cong, tụt hoặc hư hỏng hay không.
• Bề mặt tiếp xúc có bẩn hoặc bị oxy hóa hay không.

Kết quả đánh giá:

• Nếu giắc không bị ngắt kết nối và chân giắc không bị lỏng: chuyển sang bước 2.
• Nếu phát hiện tiếp xúc không tốt: vệ sinh giắc bằng dung dịch làm sạch tiếp điểm điện, sau đó kết nối lại chắc chắn.

Sau khi cắm lại giắc, bật khóa điện và kiểm tra xem mã lỗi ERR-3281 còn xuất hiện hay không. Nếu lỗi vẫn còn, tiếp tục kiểm tra dây điện.

Bước 2: Kiểm tra dây dẫn giữa bộ điều khiển bên trái và bên phải

Ngắt giắc dây điện khỏi hai bộ điều khiển trước khi đo điện trở. Sử dụng đồng hồ đo điện để kiểm tra tính liên tục của dây dẫn giữa bộ điều khiển di chuyển bên phải và bộ điều khiển di chuyển bên trái.

Vị trí đo thứ nhất

Đo điện trở giữa:

• Chân số 8 của giắc CN3-D1, dây màu xanh lá/trắng.
• Chân số 9 của giắc CN3-D2, dây màu xanh lá/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Vị trí đo thứ hai

Đo điện trở giữa:

• Chân số 2 của giắc CN3-D1, dây màu xanh dương/trắng.
• Chân số 3 của giắc CN3-D2, dây màu xanh dương/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Đánh giá kết quả đo

• Nếu cả hai đường dây có điện trở đạt 0 Ω: dây dẫn thông mạch, chuyển sang bước 3.
• Nếu điện trở không đạt 0 Ω hoặc mạch bị hở: sửa chữa hoặc thay thế bộ dây điện.

Khi đo, cần quan sát giắc từ đúng phía ăn khớp như sơ đồ trong tài liệu để tránh xác định nhầm số chân.

Bước 3: Kiểm tra khả năng giao tiếp bằng thiết bị chẩn đoán

Kết nối thiết bị chẩn đoán chuyên dụng với xe nâng. Truy cập mục lịch sử lỗi và kiểm tra xem thiết bị có thể giao tiếp với bộ điều khiển di chuyển bên trái hay không.

Kết quả chẩn đoán:

• Nếu thiết bị có thể giao tiếp với bộ điều khiển di chuyển bên trái: thay bộ điều khiển di chuyển bên phải.
• Nếu thiết bị không thể giao tiếp với bộ điều khiển di chuyển bên trái: thay bộ điều khiển di chuyển bên trái.

Đây là bước quan trọng để xác định đúng bộ điều khiển bị hỏng. Không nên thay bộ điều khiển chỉ dựa trên việc mã ERR-3281 xuất hiện.

Cách xóa lỗi ERR-3281 trên xe nâng Komatsu

Theo tài liệu kỹ thuật, cách đặt lại lỗi ERR-3281 là:

1. Tắt khóa điện về vị trí OFF.
2. Hoàn thành việc sửa chữa giắc nối, dây điện hoặc bộ điều khiển.
3. Kiểm tra lại toàn bộ giắc đã được cắm chắc chắn.
4. Bật lại khóa điện và kiểm tra hoạt động của xe.

Nếu nguyên nhân chưa được khắc phục, mã lỗi ERR-3281 có thể xuất hiện trở lại sau khi bật khóa điện.

Kiểm tra nhanh lỗi ERR-3281 kết hợp với mã lỗi khác

Tài liệu đưa ra hướng dẫn kiểm tra nhanh khi ERR-3281 xuất hiện cùng ERR-5081 hoặc ERR-5082:

Thông tin này giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn. Tuy nhiên, vẫn nên kiểm tra giắc nối và dây dẫn trước khi quyết định thay bộ điều khiển.

Tóm tắt quy trình sửa lỗi ERR-3281

Quy trình xử lý mã lỗi ERR-3281 gồm các bước chính:

1. Kiểm tra giắc và chân giắc của bộ điều khiển di chuyển bên trái và bên phải.
2. Vệ sinh, cắm lại giắc nếu tiếp xúc không tốt.
3. Đo thông mạch giữa chân số 8 giắc CN3-D1 và chân số 9 giắc CN3-D2.
4. Đo thông mạch giữa chân số 2 giắc CN3-D1 và chân số 3 giắc CN3-D2.
5. Sửa chữa hoặc thay dây điện nếu kết quả đo không đạt 0 Ω.
6. Dùng thiết bị chẩn đoán kiểm tra khả năng giao tiếp với bộ điều khiển bên trái.
7. Thay bộ điều khiển bên phải nếu vẫn giao tiếp được với bộ điều khiển bên trái.
8. Thay bộ điều khiển bên trái nếu không thể giao tiếp với bộ điều khiển bên trái.
9. Tắt khóa điện OFF để đặt lại lỗi, sau đó bật lại và chạy thử xe.

Lưu ý an toàn khi sửa lỗi ERR-3281

Hệ thống điều khiển di chuyển là bộ phận quan trọng, ảnh hưởng trực tiếp đến khả năng tiến và lùi của xe nâng. Trước khi kiểm tra cần:

• Đỗ xe trên bề mặt bằng phẳng.
• Hạ càng nâng xuống sát mặt đất.
• Kéo phanh đỗ.
• Tắt khóa điện trước khi tháo giắc.
• Ngắt nguồn điện theo đúng quy trình kỹ thuật của xe.
• Không đo điện trở khi mạch vẫn đang được cấp điện.
• Không đấu tắt dây hoặc thay đổi vị trí chân giắc.
• Chỉ thay bộ điều khiển sau khi đã kiểm tra giắc và bộ dây điện.

Nếu không có sơ đồ điện, thiết bị chẩn đoán hoặc kinh nghiệm sửa chữa xe nâng điện, nên liên hệ đơn vị kỹ thuật chuyên nghiệp.

Câu hỏi thường gặp về lỗi ERR-3281

Lỗi ERR-3281 có khiến xe nâng Komatsu không di chuyển không?

Có. Xe có thể khởi động bình thường nhưng sau đó chức năng di chuyển dừng lại. Trong một số trường hợp, toàn bộ chức năng của xe dừng ngay khi bật khóa điện.

Có thể xóa lỗi ERR-3281 bằng cách tắt khóa điện không?

Tắt khóa điện về OFF là cách đặt lại lỗi theo tài liệu. Tuy nhiên, nếu giắc nối, dây điện hoặc bộ điều khiển vẫn bị hỏng thì lỗi sẽ tiếp tục xuất hiện.

Khi nào cần thay bộ điều khiển di chuyển bên phải?

Nếu dây dẫn đạt tiêu chuẩn và thiết bị chẩn đoán vẫn giao tiếp được với bộ điều khiển di chuyển bên trái, tài liệu hướng dẫn thay bộ điều khiển di chuyển bên phải.

Khi nào cần thay bộ điều khiển di chuyển bên trái?

Nếu dây dẫn đạt tiêu chuẩn nhưng thiết bị chẩn đoán không thể giao tiếp với bộ điều khiển di chuyển bên trái, cần thay bộ điều khiển di chuyển bên trái.

Lỗi ERR-3281 áp dụng cho những mẫu xe nào?

Nội dung này áp dụng cho xe nâng điện 1 tấn Komatsu FB10-12, xe nâng điện 1.3 tấn Komatsu FB13-12, xe nâng điện 1.4 tấn Komatsu FB14-12, xe nâng điện 1.5 tấn Komatsu FB15-12, xe nâng điện 1.8 tấn Komatsu FB18-12 và xe nâng điện 2 tấn Komatsu FB20-12.

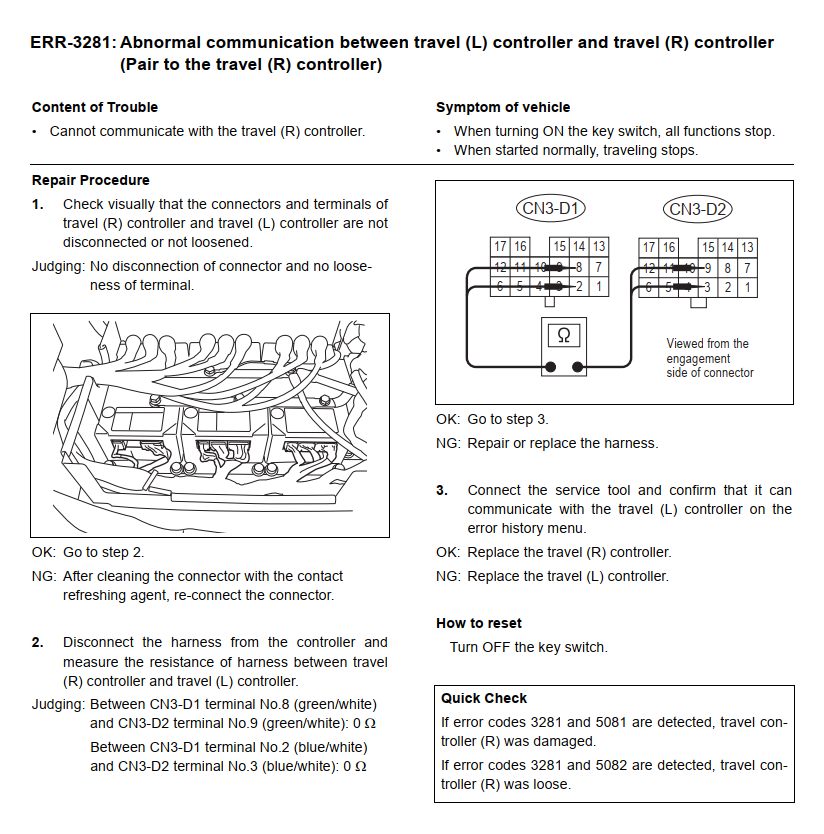

Tài liệu hãng Komatsu về lỗi 3281

Kết luận

Lỗi ERR-3281 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cho biết giao tiếp giữa bộ điều khiển di chuyển bên trái và bộ điều khiển di chuyển bên phải đang bất thường.

Khi sửa chữa, cần kiểm tra giắc nối trước, tiếp theo đo điện trở hai đường dây liên lạc và cuối cùng sử dụng thiết bị chẩn đoán để xác định bộ điều khiển bị hỏng. Thực hiện đúng trình tự này sẽ giúp khoanh vùng nguyên nhân chính xác và hạn chế thay nhầm linh kiện có giá trị cao.
