Hướng dẫn sửa lỗi ERR-3284 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-3284 là lỗi truyền thông giữa bộ điều khiển di chuyển bên trái – Travel (L) Controller và bộ điều khiển nâng hạ – Cargo Handling Controller. Khi lỗi xuất hiện, xe nâng có thể dừng toàn bộ chức năng ngay sau khi bật khóa điện hoặc bị ngừng chức năng nâng hạ trong quá trình vận hành.

Nội dung dưới đây được biên soạn theo tài liệu kỹ thuật Komatsu và áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-3284 xe nâng điện Komatsu là gì?

Tên đầy đủ trong tài liệu kỹ thuật:

ERR-3284: Abnormal communication between travel (L) controller and cargo handling controller – Pair to the cargo handling controller.

Có thể dịch là:

Lỗi ERR-3284: Truyền thông bất thường giữa bộ điều khiển di chuyển bên trái và bộ điều khiển nâng hạ – mã lỗi ghép cặp với bộ điều khiển nâng hạ.

Khi mã ERR-3284 xuất hiện, bộ điều khiển di chuyển bên trái không thể giao tiếp bình thường với bộ điều khiển nâng hạ của xe.

Nội dung lỗi ERR-3284

Theo tài liệu Komatsu, nội dung sự cố của mã ERR-3284 là:

Không thể liên lạc với bộ điều khiển nâng hạ – Cargo Handling Controller.

Đây là lỗi liên quan đến quá trình trao đổi dữ liệu giữa các bộ điều khiển điện tử trên xe, không đơn thuần là lỗi cơ khí của hệ thống nâng.

Triệu chứng khi xe nâng Komatsu báo lỗi ERR-3284

Xe nâng điện Komatsu có thể xuất hiện một trong các triệu chứng sau:

Khi bật khóa điện ON, tất cả chức năng của xe đều dừng.
Xe có thể khởi động bình thường nhưng sau đó chức năng nâng hạ ngừng hoạt động.
Màn hình hiển thị mã lỗi ERR-3284.
Có thể xuất hiện đồng thời mã lỗi ERR-3084 hoặc ERR-3281.

Nếu xe đang vận hành mà mất chức năng nâng hạ, người điều khiển cần dừng xe ở vị trí an toàn và không tiếp tục nâng hàng.

Nguyên nhân trực tiếp của lỗi ERR-3284

Dựa trên nội dung tài liệu, nguyên nhân trực tiếp khiến mã ERR-3284 được ghi nhận là:

Bộ điều khiển di chuyển bên trái không thể giao tiếp với bộ điều khiển nâng hạ.

Tài liệu ERR-3284 không đưa ra danh sách riêng về từng dây điện, giắc cắm hoặc linh kiện có thể hỏng. Thay vào đó, Komatsu yêu cầu căn cứ vào mã lỗi liên quan xuất hiện đồng thời để tiếp tục kiểm tra.

Vì vậy, không nên kết luận và thay ngay bộ điều khiển chỉ dựa vào mã ERR-3284.

Quy trình kiểm tra và sửa lỗi ERR-3284

Bước 1: Đưa xe về trạng thái an toàn

Dừng xe tại khu vực bằng phẳng, hạ càng nâng xuống sát mặt đất, kéo phanh tay và tắt khóa điện trước khi kiểm tra.

Không làm việc dưới càng nâng hoặc bộ công tác khi chưa có biện pháp chống đỡ an toàn.

Bước 2: Ghi lại toàn bộ mã lỗi trên màn hình

Bật khóa điện và quan sát màn hình hiển thị. Ghi lại mã ERR-3284 cùng tất cả mã lỗi xuất hiện đồng thời.

Đặc biệt cần kiểm tra xem màn hình có hiển thị thêm một trong hai mã sau hay không:

ERR-3084
ERR-3281

Đây là bước quan trọng vì ERR-3284 là mã lỗi ghép cặp và quy trình sửa chữa phụ thuộc vào mã được hiển thị đồng thời.

Bước 3: Nếu xuất hiện đồng thời ERR-3084

Theo hướng dẫn của Komatsu:

Khi ERR-3284 xuất hiện đồng thời với ERR-3084, tiến hành kiểm tra và chẩn đoán theo quy trình của mã lỗi ERR-3084.

Kỹ thuật viên cần chuyển sang tài liệu chẩn đoán ERR-3084 và thực hiện đúng thứ tự kiểm tra được quy định cho mã lỗi đó.

Bước 4: Nếu xuất hiện đồng thời ERR-3281

Theo tài liệu:

Khi ERR-3284 xuất hiện đồng thời với ERR-3281, tiến hành kiểm tra và chẩn đoán theo quy trình của mã lỗi ERR-3281.

Không nên chỉ xóa mã ERR-3284 rồi cho xe tiếp tục hoạt động, vì lỗi truyền thông có thể xuất hiện trở lại nếu nguyên nhân tại mã liên quan chưa được xử lý.

Bước 5: Kiểm tra lại sau sửa chữa

Sau khi hoàn thành quy trình kiểm tra theo mã ERR-3084 hoặc ERR-3281:

Tắt khóa điện.
Bật lại khóa điện.
Kiểm tra màn hình còn hiển thị ERR-3284 hay không.
Kiểm tra chức năng di chuyển của xe.
Kiểm tra chức năng nâng, hạ và các thao tác bộ công tác.
Chỉ đưa xe trở lại làm việc khi các chức năng vận hành bình thường và mã lỗi không tái xuất hiện.

Tóm tắt hướng xử lý lỗi ERR-3284

Nội dung	Thông tin
Mã lỗi	ERR-3284
Hệ thống liên quan	Bộ điều khiển di chuyển trái và bộ điều khiển nâng hạ
Nội dung sự cố	Không thể liên lạc với bộ điều khiển nâng hạ
Triệu chứng thứ nhất	Bật khóa điện ON, tất cả chức năng dừng
Triệu chứng thứ hai	Xe khởi động bình thường nhưng chức năng nâng hạ dừng
Mã cần kiểm tra đồng thời	ERR-3084 hoặc ERR-3281
Hướng sửa chữa	Chẩn đoán theo quy trình ERR-3084 hoặc ERR-3281 đang hiển thị đồng thời

Những lưu ý khi sửa lỗi ERR-3284

Không thay bộ điều khiển chỉ dựa vào việc màn hình báo ERR-3284.
Phải đọc và ghi lại các mã lỗi xuất hiện đồng thời.
Thực hiện chẩn đoán theo mã ERR-3084 hoặc ERR-3281 tương ứng.
Tắt nguồn điện của xe trước khi tháo hoặc kiểm tra các bộ phận điện.
Không tự ý đấu tắt dây điện hoặc chân giắc của bộ điều khiển.
Việc kiểm tra chuyên sâu nên được thực hiện bởi kỹ thuật viên có kinh nghiệm sửa chữa xe nâng điện Komatsu.

Lỗi ERR-3284 có làm xe ngừng hoạt động không?

Có. Theo tài liệu Komatsu, khi bật khóa điện, lỗi có thể khiến tất cả chức năng của xe dừng hoạt động. Trong trường hợp xe khởi động bình thường, hệ thống nâng hạ vẫn có thể bị dừng.

Do đó, ERR-3284 là lỗi cần được kiểm tra trước khi tiếp tục đưa xe vào nâng chuyển hàng hóa.

Có thể xóa lỗi ERR-3284 bằng cách tắt và bật lại khóa điện không?

Việc tắt và bật lại khóa điện có thể làm thay đổi trạng thái hiển thị tạm thời, nhưng không phải là phương pháp sửa chữa nguyên nhân của lỗi.

Nếu ERR-3284 tái xuất hiện, cần kiểm tra mã ERR-3084 hoặc ERR-3281 hiển thị đồng thời và tiến hành chẩn đoán theo đúng mã lỗi liên quan.

ERR-3284 áp dụng cho những mẫu xe nâng nào?

Hướng dẫn này áp dụng cho:

Komatsu FB10-12 tải trọng 1 tấn
Komatsu FB13-12 tải trọng 1.3 tấn
Komatsu FB14-12 tải trọng 1.4 tấn
Komatsu FB15-12 tải trọng 1.5 tấn
Komatsu FB18-12 tải trọng 1.8 tấn
Komatsu FB20-12 tải trọng 2 tấn

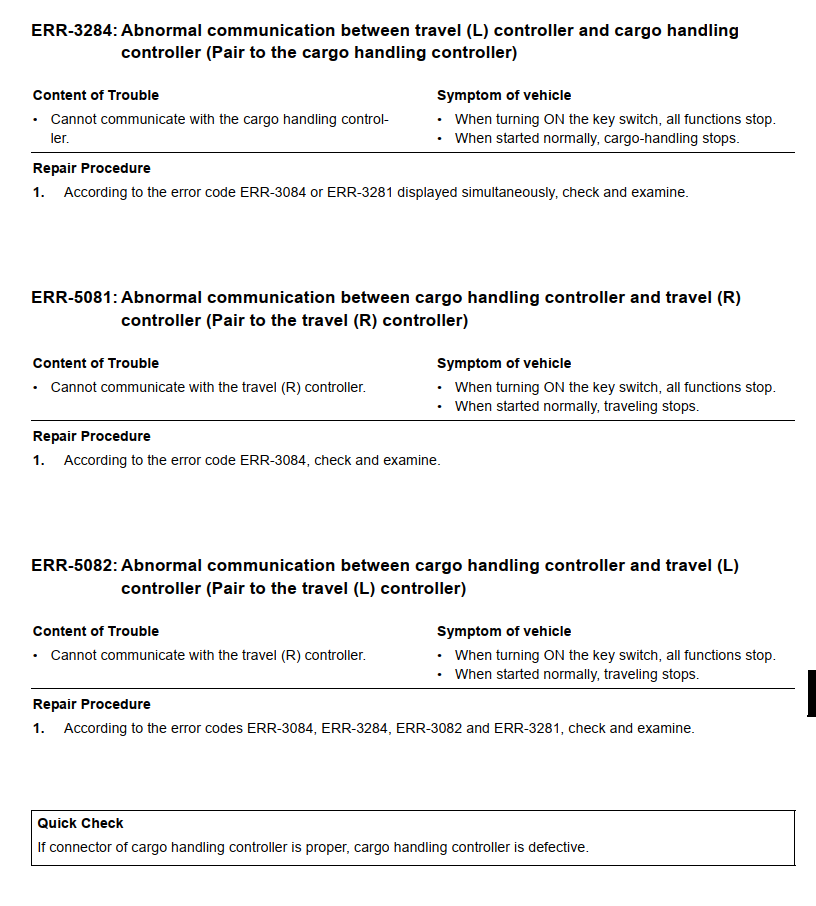

Tài liệu kỹ thuật Komatsu về lỗi ERR-3284

Kết luận

Lỗi ERR-3284 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cho biết truyền thông giữa bộ điều khiển di chuyển bên trái và bộ điều khiển nâng hạ đang bất thường.

Theo tài liệu kỹ thuật Komatsu, quy trình xử lý ERR-3284 không được thực hiện độc lập. Kỹ thuật viên phải kiểm tra mã ERR-3084 hoặc ERR-3281 xuất hiện đồng thời, sau đó chẩn đoán theo đúng quy trình của mã lỗi tương ứng.

Việc xác định đầy đủ các mã lỗi ghép cặp sẽ giúp tránh thay nhầm bộ điều khiển, giảm thời gian sửa chữa và bảo đảm xe hoạt động an toàn sau khi khắc phục.
