Hướng dẫn kiểm tra và sửa lỗi ERR-5085 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 theo tài liệu kỹ thuật.

Lỗi ERR-5085 trên xe nâng điện Komatsu là gì?

Lỗi ERR-5085 cảnh báo tình trạng giao tiếp bất thường giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ trên xe nâng điện Komatsu.

Tên lỗi theo tài liệu kỹ thuật:

ERR-5085: Abnormal communication between cargo handling controller and proportional solenoid valve controller.

Có thể hiểu bằng tiếng Việt là:

Lỗi ERR-5085: Giao tiếp bất thường giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ.

Lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 1 tấn Komatsu FB10-12.
  • Xe nâng điện 1.3 tấn Komatsu FB13-12.
  • Xe nâng điện 1.4 tấn Komatsu FB14-12.
  • Xe nâng điện 1.5 tấn Komatsu FB15-12.
  • Xe nâng điện 1.8 tấn Komatsu FB18-12.
  • Xe nâng điện 2 tấn Komatsu FB20-12.

Nội dung lỗi ERR-5085

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển nâng hạ không thể giao tiếp với bộ điều khiển van điện từ tỷ lệ.

Mặc dù mã lỗi ERR-5085 xuất hiện, tài liệu ghi nhận rằng các chức năng của xe vẫn có thể hoạt động bình thường. Tuy nhiên, không nên tiếp tục sử dụng xe trong thời gian dài khi lỗi chưa được kiểm tra và xử lý.

Nguyên nhân có thể gây lỗi ERR-5085

Dựa trên quy trình kiểm tra của tài liệu, lỗi ERR-5085 có thể liên quan đến:

  1. Giắc cắm của bộ điều khiển nâng hạ hoặc bộ điều khiển van điện từ tỷ lệ bị tuột.
  2. Chân giắc bị lỏng hoặc tiếp xúc không tốt.
  3. Chân giắc bị bẩn, oxy hóa hoặc có độ ẩm.
  4. Dây điện giao tiếp giữa hai bộ điều khiển bị đứt hoặc hư hỏng.
  5. Bộ điều khiển van điện từ tỷ lệ bị lỗi.
  6. Bộ điều khiển nâng hạ bị lỗi.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR-5085, kỹ thuật viên cần chuẩn bị:

  • Đồng hồ đo điện trở.
  • Dung dịch vệ sinh tiếp điểm điện.
  • Dụng cụ tháo giắc và kiểm tra dây điện.
  • Sơ đồ chân giắc CN1S và CN3-P theo tài liệu kỹ thuật.

Quy trình sửa lỗi ERR-5085 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc cắm và chân giắc

Tắt chìa khóa xe nâng trước khi kiểm tra.

Quan sát trực tiếp giắc cắm và các chân giắc của:

  • Bộ điều khiển nâng hạ.
  • Bộ điều khiển van điện từ tỷ lệ.

Cần kiểm tra các hiện tượng:

  • Giắc cắm bị tuột hoặc chưa được cắm hết hành trình.
  • Chốt khóa giắc không giữ chắc.
  • Chân giắc bị lỏng, cong hoặc tụt vào bên trong.
  • Chân giắc bị bẩn hoặc oxy hóa.
  • Dây điện tại vị trí đi vào giắc bị đứt, gãy hoặc lỏng.

Kết quả đánh giá:

  • Nếu giắc và chân giắc không bị tuột hoặc lỏng, chuyển sang bước 2.
  • Nếu phát hiện tiếp xúc không tốt, vệ sinh bằng dung dịch làm sạch tiếp điểm rồi cắm lại giắc chắc chắn.

Kiểm tra nhanh

Theo tài liệu, nếu giắc cắm của bộ điều khiển van điện từ tỷ lệ vẫn bình thường nhưng lỗi tiếp tục xuất hiện, có khả năng bộ điều khiển van điện từ tỷ lệ đã bị hỏng.

Bước 2: Kiểm tra dây điện giữa hai bộ điều khiển

Ngắt giắc khỏi các bộ điều khiển, sau đó sử dụng đồng hồ đo điện trở để kiểm tra dây điện giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển nâng hạ.

Thực hiện các phép đo sau:

Đường dây cần kiểm traMàu dâyGiá trị tiêu chuẩn
Chân số 22 của giắc CN1S đến chân số 9 của giắc CN3-PXanh lá/trắng0 Ω
Chân số 23 của giắc CN1S đến chân số 3 của giắc CN3-PXanh dương/trắng0 Ω

Khi đo, cần nhìn chân giắc từ phía lắp khớp của đầu nối để xác định đúng vị trí chân.

Kết quả đánh giá:

  • Nếu cả hai đường dây có giá trị đạt yêu cầu, chuyển sang bước 3.
  • Nếu giá trị đo không đạt yêu cầu, sửa chữa hoặc thay thế dây điện liên quan.

Giá trị điện trở khác xa 0 Ω có thể cho thấy dây điện bị đứt, chân giắc tiếp xúc kém hoặc dây dẫn có điện trở bất thường.

Bước 3: Kiểm tra bộ điều khiển van điện từ tỷ lệ

Thay bộ điều khiển van điện từ tỷ lệ, sau đó bật chìa khóa xe nâng và kiểm tra lại.

Kết quả đánh giá:

  • Nếu lỗi không còn xuất hiện, quá trình sửa chữa đã hoàn tất.
  • Nếu lỗi ERR-5085 vẫn xuất hiện, thay bộ điều khiển nâng hạ.

Không nên thay bộ điều khiển ngay từ đầu khi chưa kiểm tra giắc cắm và dây điện, vì lỗi có thể chỉ bắt nguồn từ chân giắc lỏng hoặc đường dây giao tiếp bị hỏng.

Cách reset lỗi ERR-5085

Theo tài liệu kỹ thuật, cách reset lỗi ERR-5085 là:

  1. Tắt chìa khóa xe nâng.
  2. Hoàn thành việc kiểm tra hoặc sửa chữa nguyên nhân gây lỗi.
  3. Bật lại chìa khóa và kiểm tra màn hình.

Nếu nguyên nhân chưa được khắc phục, mã lỗi có thể xuất hiện trở lại sau khi bật chìa khóa.

Thứ tự xử lý lỗi ERR-5085 đề xuất

Để tránh thay nhầm linh kiện, nên kiểm tra theo đúng thứ tự:

  1. Kiểm tra giắc và chân giắc của hai bộ điều khiển.
  2. Vệ sinh và cắm lại các đầu nối.
  3. Đo thông mạch hai đường dây giữa CN1S và CN3-P.
  4. Sửa chữa hoặc thay dây điện nếu kết quả đo không đạt.
  5. Thay bộ điều khiển van điện từ tỷ lệ để kiểm tra.
  6. Nếu lỗi vẫn còn, thay bộ điều khiển nâng hạ.

Lưu ý an toàn khi sửa chữa

  • Đưa xe về vị trí bằng phẳng và hạ càng nâng xuống sát mặt đất.
  • Tắt chìa khóa trước khi tháo giắc điện.
  • Không tháo hoặc cắm giắc khi hệ thống đang cấp điện.
  • Không dùng dây nối tắt khi chưa xác định đúng chân giắc.
  • Không đo điện trở khi mạch vẫn đang có điện.
  • Việc thay bộ điều khiển nên được thực hiện bởi kỹ thuật viên sửa chữa xe nâng điện có chuyên môn.

Câu hỏi thường gặp về lỗi ERR-5085

Lỗi ERR-5085 có khiến xe nâng ngừng hoạt động không?

Theo tài liệu, các chức năng của xe vẫn có thể hoạt động bình thường khi mã lỗi xuất hiện. Tuy nhiên, lỗi giao tiếp giữa các bộ điều khiển vẫn cần được kiểm tra và khắc phục sớm.

Có thể xóa lỗi ERR-5085 bằng cách tắt chìa khóa không?

Tắt chìa khóa là thao tác reset được tài liệu hướng dẫn. Tuy nhiên, nếu giắc, dây điện hoặc bộ điều khiển vẫn bị lỗi thì ERR-5085 sẽ xuất hiện trở lại.

Hai đường dây giao tiếp phải có điện trở bao nhiêu?

Giá trị đánh giá theo tài liệu là 0 Ω đối với cả hai đường dây:

  • CN1S chân 22 đến CN3-P chân 9.
  • CN1S chân 23 đến CN3-P chân 3.

Khi nào cần thay bộ điều khiển nâng hạ?

Chỉ xem xét thay bộ điều khiển nâng hạ sau khi đã:

  • Xác nhận giắc cắm bình thường.
  • Xác nhận dây điện đạt yêu cầu.
  • Thay thử bộ điều khiển van điện từ tỷ lệ nhưng lỗi vẫn còn.

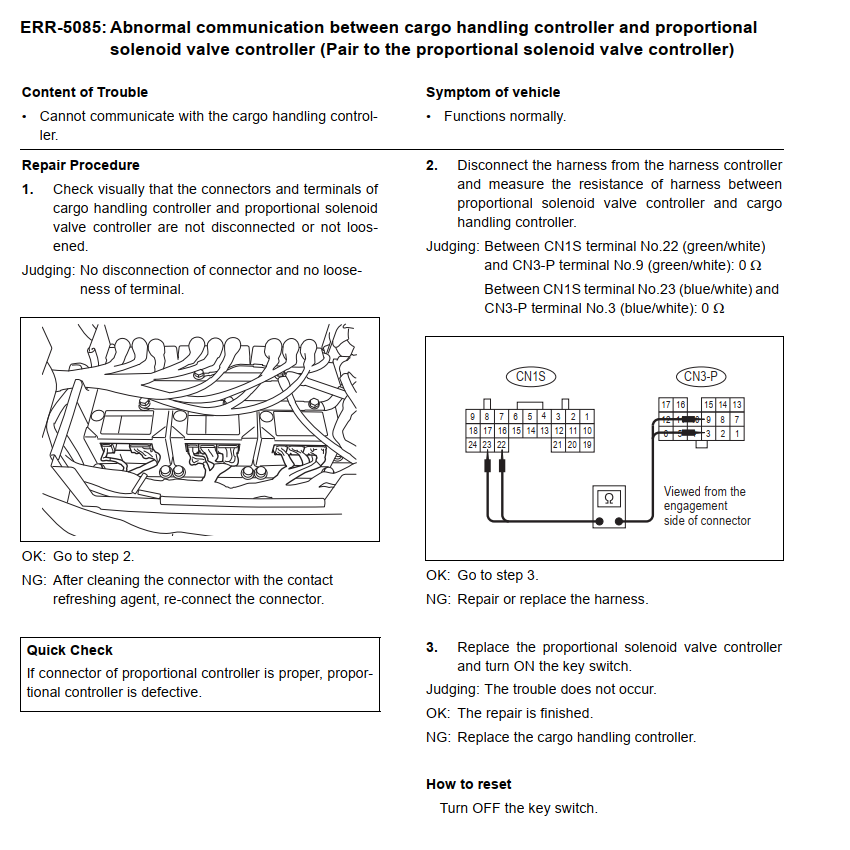

Tài liệu Komatsu xử lý lỗi 5085

Kết luận

Lỗi ERR-5085 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi giao tiếp bất thường giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ.

Quy trình xử lý cần bắt đầu từ việc kiểm tra giắc cắm, chân giắc và hai đường dây nối giữa CN1S với CN3-P. Nếu hệ thống dây điện bình thường, tiếp tục kiểm tra bằng cách thay bộ điều khiển van điện từ tỷ lệ. Trường hợp lỗi vẫn xuất hiện, bộ điều khiển nâng hạ cần được thay thế.

Lưu ý: Nội dung trên được biên soạn theo tài liệu kỹ thuật trong hình ảnh được cung cấp. Các thao tác đo điện, sửa dây và thay bộ điều khiển nên do kỹ thuật viên xe nâng điện thực hiện.
