Lỗi ERR-5211 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-5211 xe nâng điện Komatsu là gì?

ERR-5211: Abnormal Lift Lever Signal là mã lỗi báo tín hiệu cần điều khiển nâng bất thường. Mã lỗi xuất hiện khi bộ điều khiển phát hiện điện áp đầu ra của cảm biến cần nâng nằm ngoài phạm vi cho phép.

Theo tài liệu kỹ thuật, điều kiện phát hiện lỗi là:

Điện áp đầu ra của cảm biến cần nâng nằm ngoài khoảng 0,45–4,5 V.
Khi người vận hành tác động cần nâng, mã lỗi bất thường xuất hiện.

Mã ERR-5211 áp dụng cho các mẫu xe:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1,3 tấn Komatsu FB13-12.
Xe nâng điện 1,4 tấn Komatsu FB14-12.
Xe nâng điện 1,5 tấn Komatsu FB15-12.
Xe nâng điện 1,8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Hiện tượng khi xe nâng Komatsu báo lỗi ERR-5211

Khi ERR-5211 xuất hiện, xe thường có các biểu hiện sau:

Chỉ chức năng nâng không hoạt động.
Các chức năng khác có thể vẫn hoạt động bình thường.
Mã lỗi xuất hiện khi người vận hành tác động cần nâng.
Xe không phản hồi hoặc phản hồi không đúng theo thao tác của cần nâng.

Khi gặp tình trạng này, người vận hành không nên tiếp tục sử dụng chức năng nâng cho đến khi hệ thống được kiểm tra và khắc phục.

Nguyên nhân gây lỗi ERR-5211

Theo tài liệu kỹ thuật Komatsu, lỗi ERR-5211 có thể xuất phát từ ba nguyên nhân chính:

1. Cần nâng được điều chỉnh không đúng

Vị trí hoặc hành trình của cần nâng bị điều chỉnh sai có thể làm điện áp tín hiệu cảm biến vượt ra ngoài phạm vi tiêu chuẩn.

2. Cảm biến cần nâng bị hỏng

Cảm biến cần nâng có thể bị lỗi bên trong, khiến tín hiệu gửi về bộ điều khiển van điện từ tỷ lệ không chính xác.

3. Dây điện của mạch cảm biến cần nâng bị lỗi

Các hư hỏng có thể gặp gồm:

Giắc cắm bị lỏng hoặc tuột.
Chân giắc tiếp xúc kém.
Chân cắm bị ôxy hóa hoặc bám bẩn.
Dây điện bị đứt hoặc điện trở bất thường.
Mạch nguồn, tín hiệu hoặc mát bị mất kết nối.

Quy trình kiểm tra và sửa lỗi ERR-5211

Lưu ý an toàn: Hạ càng nâng xuống vị trí an toàn, kéo phanh tay, tắt khóa điện và ngắt nguồn ắc quy trước khi tháo giắc hoặc kiểm tra dây dẫn. Việc đo điện áp khi hệ thống đang hoạt động nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 1: Kiểm tra giắc cắm và chân giắc

Kiểm tra trực quan các giắc nối và chân cắm của:

Bộ điều khiển van điện từ tỷ lệ.
Cảm biến cần nâng.
Dây điện nối giữa cảm biến và bộ điều khiển.

Cần kiểm tra xem giắc có bị tuột, lỏng, bẩn, ôxy hóa hoặc chân cắm có bị biến dạng hay không.

Kết quả đánh giá:

Nếu giắc và chân cắm không bị tuột hoặc lỏng, chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém, vệ sinh giắc bằng dung dịch làm sạch tiếp điểm điện, sau đó kết nối lại chắc chắn.

Không dùng dầu hoặc hóa chất không chuyên dụng để vệ sinh giắc điện.

Bước 2: Lắp bộ giắc nối kiểm tra

Lắp connector jumper unit mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Bộ giắc nối này được sử dụng để hỗ trợ đo tín hiệu giữa cảm biến cần nâng và bộ điều khiển.

Bước 3: Đo điện áp tín hiệu cần nâng

Vận hành cần nâng và đo điện áp tín hiệu gửi tới bộ điều khiển van điện từ tỷ lệ.

Đo giữa:

Chân số 3 và chân số 2.

Giá trị tiêu chuẩn:

Trạng thái cần nâng	Điện áp tiêu chuẩn
Đẩy cần hết về phía trước	3,9–4,3 V
Kéo cần hết về phía sau	0,7–1,1 V

Đánh giá kết quả:

Nếu điện áp nằm trong phạm vi tiêu chuẩn nhưng lỗi vẫn xuất hiện, theo quy trình tài liệu cần thay thế bộ điều khiển van điện từ tỷ lệ.
Nếu điện áp không đạt tiêu chuẩn, chuyển sang bước 4 để kiểm tra dây điện.

Bước 4: Kiểm tra dây điện giữa bộ điều khiển và cảm biến cần nâng

Tắt khóa điện, ngắt giắc khỏi bộ điều khiển, sau đó đo điện trở dây dẫn giữa giắc CN1S và cảm biến cần nâng.

Kiểm tra dây mát GND

Đo giữa:

Chân số 2 của giắc CN1S, dây đen/vàng.
Chân số 8 của cảm biến cần nâng, dây đen/vàng.

Giá trị tiêu chuẩn: 0 Ω – GND.

Kiểm tra dây tín hiệu S

Đo giữa:

Chân số 3 của giắc CN1S, dây đỏ/xanh lá.
Chân số 2 của cảm biến cần nâng, dây đỏ/xanh lá.

Giá trị tiêu chuẩn: 0 Ω – Signal.

Kiểm tra dây nguồn Power

Đo giữa:

Chân số 9 của giắc CN1S, dây xanh lá/trắng.
Chân số 1 của cảm biến cần nâng, dây xanh lá/trắng.

Giá trị tiêu chuẩn: 0 Ω – Power.

Đánh giá kết quả:

Nếu cả ba đường dây có điện trở đạt tiêu chuẩn, chuyển sang bước 5.
Nếu dây không thông mạch hoặc điện trở bất thường, sửa chữa hoặc thay thế dây điện.

Ngoài việc đo thông mạch, cần kiểm tra tình trạng lỏng chân giắc, chạm chập và hư hỏng lớp cách điện của dây.

Bước 5: Thay cảm biến cần nâng

Nếu giắc cắm và dây điện đều bình thường nhưng lỗi ERR-5211 vẫn xuất hiện, thực hiện:

Tắt khóa điện.
Thay cảm biến cần nâng.
Kiểm tra và điều chỉnh đúng vị trí cần nâng.
Kết nối lại toàn bộ giắc điện.
Bật khóa điện và vận hành thử chức năng nâng.

Nếu mã lỗi không xuất hiện trở lại và chức năng nâng hoạt động bình thường, quá trình sửa chữa đã hoàn tất.

Cách xóa lỗi ERR-5211

Theo tài liệu kỹ thuật, cách đặt lại mã lỗi ERR-5211 là:

Tắt khóa điện.
Chờ hệ thống ngắt hoàn toàn.
Sau khi đã sửa nguyên nhân gây lỗi, bật lại khóa điện.
Kiểm tra mã lỗi và thử chức năng nâng.

Việc tắt rồi bật khóa điện chỉ giúp đặt lại trạng thái báo lỗi. Nếu nguyên nhân chưa được sửa chữa, ERR-5211 sẽ tiếp tục xuất hiện.

Lưu ý khi nhiều mã lỗi xuất hiện cùng lúc

Tài liệu ERR-5211 yêu cầu tham khảo quy trình xử lý của mã lỗi 5206.

Ngoài ra, nếu các mã 5206–5210, 5292 và 5294 cùng xuất hiện, cần kiểm tra và xử lý những mã này trước. Sau đó mới tiếp tục chẩn đoán riêng ERR-5211 theo từng hạng mục.

Đây là dấu hiệu có thể liên quan đến nguồn điện, dây dẫn hoặc mạch tín hiệu dùng chung, vì vậy không nên vội thay cảm biến cần nâng khi chưa hoàn thành các bước kiểm tra.

Sơ đồ chẩn đoán nhanh lỗi ERR-5211

Kiểm tra giắc bộ điều khiển và cảm biến cần nâng.
Vệ sinh, siết chặt hoặc kết nối lại giắc nếu tiếp xúc kém.
Lắp giắc nối kiểm tra 3BA-97-99750.
Đo điện áp tín hiệu giữa chân 3 và chân 2.
Nếu tín hiệu đúng nhưng vẫn báo lỗi, kiểm tra hoặc thay bộ điều khiển van điện từ tỷ lệ.
Nếu tín hiệu sai, đo thông mạch ba dây GND, Signal và Power.
Sửa chữa hoặc thay dây điện nếu điện trở không đạt.
Nếu dây điện bình thường, thay cảm biến cần nâng.
Tắt rồi bật khóa điện và vận hành thử xe.

Có nên tự sửa lỗi ERR-5211 tại chỗ không?

Người vận hành có thể kiểm tra những hạng mục cơ bản như giắc cắm bị lỏng, dây điện bị đứt bên ngoài hoặc đầu nối bị bẩn. Tuy nhiên, các công việc sau nên giao cho kỹ thuật viên sửa chữa xe nâng điện:

Đo điện áp cảm biến khi xe đang hoạt động.
Đo và xác định chân giắc CN1S.
Kiểm tra bộ điều khiển van điện từ tỷ lệ.
Điều chỉnh cần nâng.
Thay cảm biến hoặc bộ điều khiển.
Sửa chữa dây điện trong hệ thống điều khiển.

Đo nhầm chân giắc hoặc làm chập đường nguồn có thể gây hỏng cảm biến và bộ điều khiển.

Câu hỏi thường gặp về lỗi ERR-5211

ERR-5211 có làm xe nâng mất toàn bộ chức năng thủy lực không?

Theo tài liệu, lỗi này làm chức năng nâng không hoạt động. Các chức năng khác có thể vẫn hoạt động, tùy theo tình trạng thực tế của xe.

Điện áp bình thường của cảm biến cần nâng là bao nhiêu?

Khi đẩy cần hết về phía trước, điện áp giữa chân 3 và chân 2 phải đạt 3,9–4,3 V. Khi kéo cần hết về phía sau, điện áp phải đạt 0,7–1,1 V.

Khi nào cần thay cảm biến cần nâng?

Chỉ nên thay cảm biến sau khi đã xác nhận giắc cắm, chân giắc và ba đường dây GND, Signal, Power đều bình thường nhưng ERR-5211 vẫn xuất hiện.

Sửa dây điện xong có cần dùng thiết bị xóa lỗi không?

Theo tài liệu, mã lỗi được đặt lại bằng cách tắt khóa điện. Sau khi sửa chữa, bật lại khóa điện và vận hành thử để xác nhận lỗi đã được khắc phục.

Tại sao phải kiểm tra các mã 5206–5210, 5292 và 5294 trước?

Nếu những mã này đồng thời xuất hiện, chúng có thể liên quan đến một vấn đề chung của mạch điều khiển. Tài liệu yêu cầu kiểm tra các mã đó trước rồi mới xử lý riêng ERR-5211.

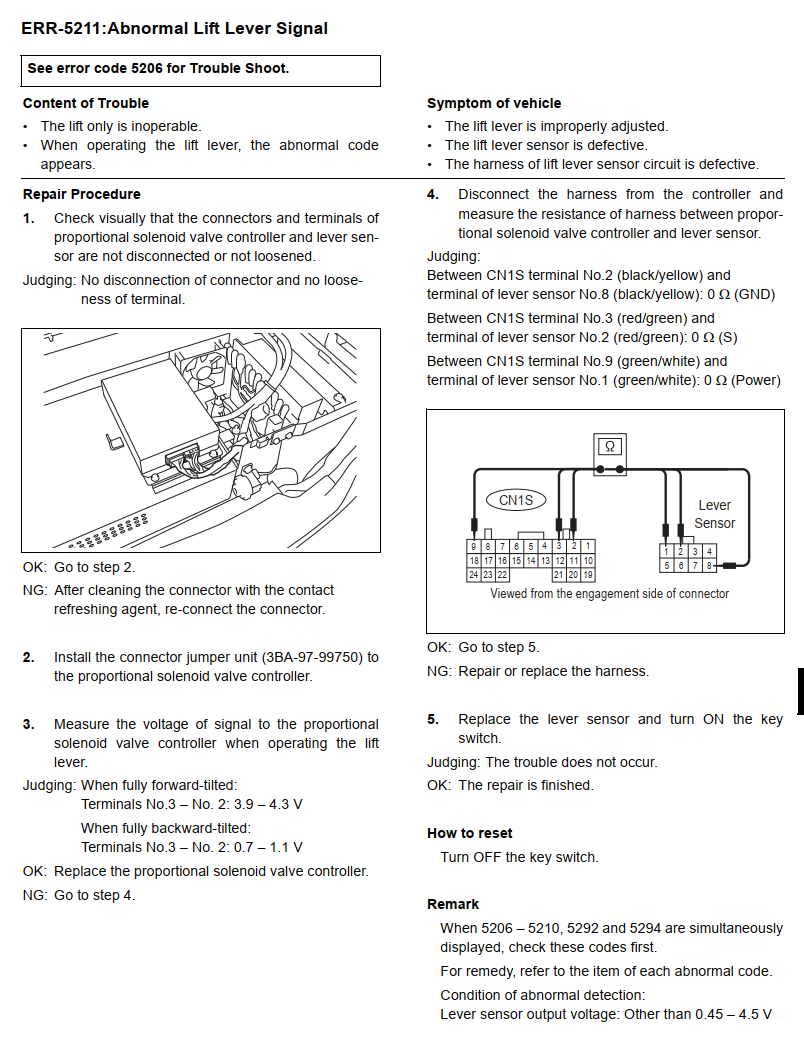

Tài liệu hãng Komatsu

Kết luận

Lỗi ERR-5211 trên xe nâng điện Komatsu cho biết tín hiệu cần nâng bất thường, khiến chức năng nâng không hoạt động. Nguyên nhân thường nằm ở việc điều chỉnh cần nâng không đúng, cảm biến cần nâng bị hỏng hoặc dây điện giữa cảm biến và bộ điều khiển bị lỗi.

Quy trình sửa chữa cần được thực hiện lần lượt: kiểm tra giắc cắm, đo điện áp tín hiệu, kiểm tra thông mạch dây dẫn và cuối cùng mới thay cảm biến hoặc bộ điều khiển. Chẩn đoán đúng trình tự sẽ giúp tránh thay nhầm linh kiện và rút ngắn thời gian dừng xe.

Nội dung áp dụng cho xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.
