Lỗi ERR-5212 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-5212 trên xe nâng điện Komatsu là gì?

Lỗi ERR-5212 – Abnormal Tilt Lever Signal là lỗi tín hiệu cần điều khiển nghiêng bất thường. Khi mã lỗi này xuất hiện, chức năng nghiêng khung nâng có thể không hoạt động, khiến người vận hành không thể điều khiển khung nâng nghiêng về phía trước hoặc phía sau.

Theo tài liệu kỹ thuật Komatsu, quy trình kiểm tra ERR-5212 được thực hiện tương tự quy trình xử lý mã lỗi ERR-5207.

Mã lỗi này áp dụng cho các mẫu xe:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1,3 tấn Komatsu FB13-12.
• Xe nâng điện 1,4 tấn Komatsu FB14-12.
• Xe nâng điện 1,5 tấn Komatsu FB15-12.
• Xe nâng điện 1,8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Hiện tượng khi xe nâng Komatsu báo lỗi ERR-5212

Xe có thể xuất hiện những dấu hiệu sau:

• Chỉ riêng chức năng nghiêng khung nâng không hoạt động.
• Khi người vận hành thao tác cần điều khiển nghiêng, mã lỗi bất thường xuất hiện trên màn hình.
• Xe không thực hiện đúng thao tác nghiêng về phía trước hoặc phía sau.

Khi gặp hiện tượng trên, cần dừng thao tác nâng hạ hàng và kiểm tra hệ thống trước khi tiếp tục sử dụng xe.

Nguyên nhân gây lỗi ERR-5212

Theo tài liệu kỹ thuật, lỗi ERR-5212 có thể xuất phát từ một trong ba nguyên nhân chính:

1. Cần điều khiển nghiêng được điều chỉnh không đúng.
2. Cảm biến cần điều khiển nghiêng bị hỏng.
3. Dây điện trong mạch cảm biến cần nghiêng bị đứt, chập hoặc tiếp xúc không tốt.

Ngoài ra, giắc nối hoặc chân cực giữa cảm biến cần điều khiển và bộ điều khiển van điện từ tỷ lệ bị lỏng cũng có thể làm tín hiệu truyền về không chính xác.

Quy trình kiểm tra và sửa lỗi ERR-5212

Bước 1: Kiểm tra giắc nối và chân cực

Kiểm tra trực quan giắc nối và các chân cực của:

• Bộ điều khiển van điện từ tỷ lệ.
• Cảm biến cần điều khiển nghiêng.
• Dây điện nối giữa hai bộ phận.

Cần kiểm tra các dấu hiệu như:

• Giắc điện bị tuột hoặc cắm chưa hết.
• Chân cực bị lỏng.
• Chân giắc bị oxy hóa hoặc bám bẩn.
• Dây điện bị đứt, trầy xước hoặc chạm chập.

Đánh giá kết quả:

• Nếu giắc nối chắc chắn và chân cực không bị lỏng, chuyển sang bước 2.
• Nếu phát hiện tiếp xúc kém, làm sạch bằng dung dịch vệ sinh tiếp điểm điện rồi cắm lại giắc chắc chắn.

Sau khi xử lý, bật lại khóa điện và kiểm tra hoạt động của cần nghiêng.

Bước 2: Lắp bộ giắc nối kiểm tra

Lắp bộ giắc nối kiểm tra, mã dụng cụ 3BA-97-99750, vào bộ điều khiển van điện từ tỷ lệ.

Đây là dụng cụ kiểm tra chuyên dụng được sử dụng để đo tín hiệu điều khiển khi vận hành cần nghiêng.

Bước 3: Đo điện áp tín hiệu cần nghiêng

Vận hành cần điều khiển nghiêng và đo điện áp tín hiệu truyền tới bộ điều khiển van điện từ tỷ lệ.

Đo điện áp giữa chân số 4 và chân số 2.

Giá trị tiêu chuẩn:

• Khi nghiêng hết về phía trước: 3,9–4,3 V.
• Khi nghiêng hết về phía sau: 0,7–1,1 V.

Đánh giá kết quả:

• Nếu điện áp nằm trong phạm vi tiêu chuẩn nhưng lỗi vẫn xuất hiện, thay bộ điều khiển van điện từ tỷ lệ.
• Nếu điện áp không nằm trong phạm vi tiêu chuẩn, chuyển sang bước 4 để kiểm tra dây điện.

Bước 4: Kiểm tra dây điện giữa bộ điều khiển và cảm biến cần nghiêng

Ngắt giắc dây điện khỏi bộ điều khiển. Sau đó đo điện trở của dây điện giữa bộ điều khiển van điện từ tỷ lệ và cảm biến cần điều khiển nghiêng.

Các vị trí cần kiểm tra:

Điện trở tiêu chuẩn 0 Ω cho thấy dây dẫn thông mạch tốt.

Đánh giá kết quả:

• Nếu cả ba đường dây đạt khoảng 0 Ω, chuyển sang bước 5.
• Nếu một đường dây không đạt tiêu chuẩn, kiểm tra và sửa chữa hoặc thay thế bó dây điện.

Trong quá trình kiểm tra cần chú ý các vị trí dây thường xuyên rung, gập hoặc cọ xát vào khung xe.

Bước 5: Thay cảm biến cần điều khiển nghiêng

Nếu giắc điện và bó dây đều bình thường nhưng lỗi ERR-5212 vẫn xuất hiện, tiến hành:

1. Tắt khóa điện.
2. Thay cảm biến cần điều khiển nghiêng.
3. Kiểm tra lại giắc nối.
4. Bật khóa điện.
5. Vận hành thử chức năng nghiêng về phía trước và phía sau.

Nếu lỗi không còn xuất hiện và chức năng nghiêng hoạt động bình thường, quá trình sửa chữa đã hoàn tất.

Cách xóa lỗi ERR-5212

Theo tài liệu kỹ thuật Komatsu, cách đặt lại mã lỗi là:

1. Tắt khóa điện.
2. Kiểm tra và sửa chữa nguyên nhân gây lỗi.
3. Bật lại khóa điện.
4. Vận hành thử cần điều khiển nghiêng.

Không nên chỉ tắt rồi bật khóa điện để xóa mã lỗi khi chưa xử lý nguyên nhân. Nếu cảm biến, dây điện hoặc bộ điều khiển vẫn bất thường, mã ERR-5212 sẽ tiếp tục xuất hiện.

Điện áp kích hoạt mã lỗi ERR-5212

Bộ điều khiển sẽ xác định tín hiệu cảm biến cần nghiêng bất thường khi điện áp đầu ra của cảm biến nằm ngoài phạm vi:

0,45–4,5 V

Điện áp thấp hơn 0,45 V hoặc cao hơn 4,5 V có thể liên quan đến:

• Dây tín hiệu bị đứt hoặc chập.
• Mất nguồn cấp 5 V.
• Mất đường mass GND.
• Giắc điện tiếp xúc kém.
• Cảm biến cần nghiêng bị hỏng.

Lưu ý khi nhiều mã lỗi xuất hiện cùng lúc

Nếu các mã ERR-5206 đến ERR-5210, ERR-5292 và ERR-5294 xuất hiện đồng thời với ERR-5212, cần ưu tiên kiểm tra và xử lý các mã lỗi đó trước.

Sau khi sửa từng nguyên nhân bất thường, tắt rồi bật lại khóa điện và kiểm tra xem mã ERR-5212 còn xuất hiện hay không.

Những lưu ý an toàn khi sửa chữa

Hệ thống điều khiển nghiêng ảnh hưởng trực tiếp đến khả năng giữ và xử lý hàng hóa. Vì vậy:

• Đỗ xe trên nền phẳng và hạ càng xuống sát mặt đất.
• Kéo phanh tay trước khi kiểm tra.
• Tắt khóa điện trước khi tháo giắc hoặc thay linh kiện.
• Không tự ý cấp điện ngoài vào chân tín hiệu cảm biến.
• Không đo điện trở khi mạch vẫn đang được cấp nguồn.
• Không tiếp tục nâng hàng khi chức năng nghiêng hoạt động bất thường.
• Việc thay cảm biến hoặc bộ điều khiển nên do kỹ thuật viên xe nâng điện thực hiện.

Câu hỏi thường gặp về lỗi ERR-5212

Lỗi ERR-5212 có làm xe nâng ngừng hoạt động hoàn toàn không?

Theo tài liệu, hiện tượng chính là chức năng nghiêng không hoạt động. Tuy nhiên, không nên tiếp tục nâng chuyển hàng vì người vận hành không thể kiểm soát chính xác góc nghiêng của khung nâng.

Điện áp tín hiệu cần nghiêng tiêu chuẩn là bao nhiêu?

Khi nghiêng hết về phía trước, điện áp giữa chân số 4 và chân số 2 phải đạt 3,9–4,3 V. Khi nghiêng hết về phía sau, điện áp phải đạt 0,7–1,1 V.

Điện trở dây cảm biến cần nghiêng phải bằng bao nhiêu?

Ba đường dây từ giắc CN1S đến cảm biến cần nghiêng phải có điện trở khoảng 0 Ω.

Khi nào cần thay cảm biến cần nghiêng?

Cần thay cảm biến khi giắc nối và bó dây đều tốt nhưng tín hiệu vẫn bất thường hoặc mã ERR-5212 tiếp tục xuất hiện.

Khi nào phải thay bộ điều khiển van điện từ tỷ lệ?

Nếu điện áp tín hiệu đo được tại bước 3 nằm trong phạm vi tiêu chuẩn nhưng lỗi vẫn xuất hiện, tài liệu hướng dẫn thay bộ điều khiển van điện từ tỷ lệ.

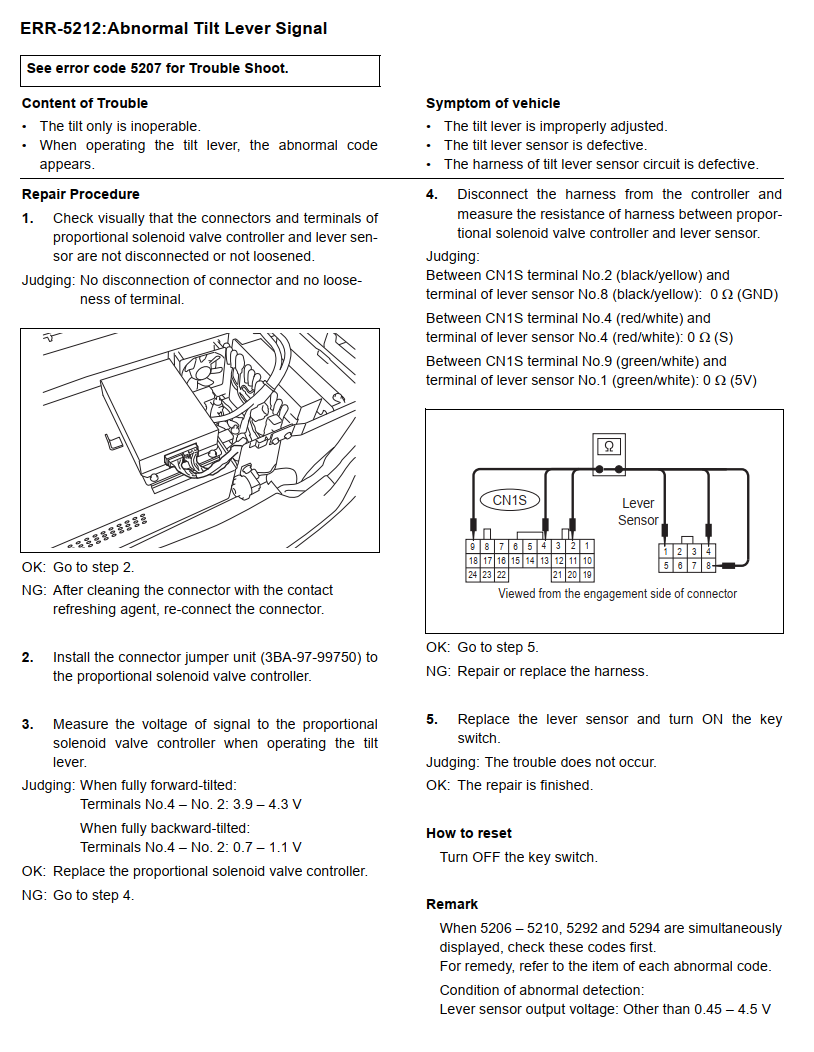

Tài liệu hãng Komatsu

Kết luận

Lỗi ERR-5212 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi tín hiệu cần điều khiển nghiêng bất thường. Nguyên nhân thường liên quan đến cảm biến cần nghiêng, giắc nối, bó dây điện hoặc bộ điều khiển van điện từ tỷ lệ.

Quy trình xử lý cần được thực hiện lần lượt: kiểm tra giắc nối, đo điện áp tín hiệu, đo thông mạch dây điện, sau đó mới quyết định thay cảm biến hoặc bộ điều khiển. Việc kiểm tra đúng trình tự sẽ tránh thay nhầm linh kiện và giúp chức năng nghiêng hoạt động ổn định trở lại.
