Lỗi ERR-5213 xe nâng điện Komatsu: Nguyên nhân và cách sửa
Lỗi ERR-5213 trên xe nâng điện Komatsu là gì?
Lỗi ERR-5213: Abnormal ATT 1 Lever Signal xuất hiện khi bộ điều khiển phát hiện tín hiệu điện áp từ cảm biến cần điều khiển ATT 1 nằm ngoài phạm vi cho phép.
Theo tài liệu kỹ thuật, điều kiện phát hiện bất thường là:
Điện áp đầu ra của cảm biến cần điều khiển nằm ngoài phạm vi 0,45–4,5V.
Lỗi này liên quan đến hệ thống điều khiển bộ công tác phụ ATT 1 và được áp dụng cho các mẫu xe:
- Xe nâng điện 1 tấn Komatsu FB10-12
- Xe nâng điện 1,3 tấn Komatsu FB13-12
- Xe nâng điện 1,4 tấn Komatsu FB14-12
- Xe nâng điện 1,5 tấn Komatsu FB15-12
- Xe nâng điện 1,8 tấn Komatsu FB18-12
- Xe nâng điện 2 tấn Komatsu FB20-12
Hiện tượng khi xe báo lỗi ERR-5213
Khi mã lỗi ERR-5213 xuất hiện, xe có thể gặp các hiện tượng sau:
- Chỉ riêng chức năng ATT 1 không hoạt động.
- Khi người vận hành tác động cần ATT 1, mã lỗi bất thường xuất hiện trên màn hình.
- Những chức năng khác của xe vẫn có thể hoạt động, tùy theo tình trạng hư hỏng thực tế.
ATT 1 thường là một chức năng thủy lực phụ. Chức năng cụ thể có thể thay đổi theo cấu hình bộ công tác được lắp trên từng xe.
Nguyên nhân gây lỗi ERR-5213
Theo tài liệu kỹ thuật Komatsu, lỗi ERR-5213 có thể xuất phát từ ba nguyên nhân chính:
- Cần điều khiển ATT 1 được điều chỉnh không đúng.
- Cảm biến cần điều khiển ATT 1 bị hỏng.
- Dây điện hoặc giắc nối của cảm biến cần ATT 1 bị hở mạch, tiếp xúc kém hoặc hư hỏng.
Ngoài ra, kết quả đo điện áp theo quy trình kiểm tra cũng có thể dẫn đến việc xác định bộ điều khiển van điện từ tỷ lệ gặp sự cố.
Chuẩn bị trước khi kiểm tra
Để chẩn đoán lỗi ERR-5213, kỹ thuật viên cần chuẩn bị:
- Đồng hồ vạn năng có chức năng đo điện áp và điện trở.
- Dung dịch vệ sinh tiếp điểm điện.
- Sơ đồ chân giắc CN1S.
- Bộ giắc nối kiểm tra 3BA-97-99750.
- Dụng cụ tháo lắp phù hợp.
Đỗ xe trên nền bằng phẳng, hạ càng hoặc bộ công tác xuống vị trí an toàn, kéo phanh tay và tắt khóa điện trước khi tháo giắc nối.
Quy trình kiểm tra và sửa lỗi ERR-5213
Bước 1: Kiểm tra giắc nối và đầu cực
Kiểm tra trực quan các giắc nối và đầu cực giữa:
- Bộ điều khiển van điện từ tỷ lệ.
- Cảm biến cần điều khiển ATT 1.
- Dây điện liên quan.
Cần kiểm tra xem giắc có bị tuột, lỏng, oxy hóa, bẩn, cong chân hoặc tiếp xúc không ổn định hay không.
Đánh giá kết quả:
- Giắc không tuột và đầu cực không lỏng: Chuyển sang bước 2.
- Giắc hoặc đầu cực có vấn đề: Vệ sinh bằng dung dịch làm sạch tiếp điểm, xử lý chân giắc rồi kết nối lại chắc chắn.
Sau khi xử lý, bật khóa điện và kiểm tra xem mã lỗi còn xuất hiện hay không.
Bước 2: Lắp bộ giắc nối kiểm tra
Lắp bộ giắc nối kiểm tra mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.
Bộ giắc này được sử dụng để thực hiện phép đo tín hiệu theo quy trình chẩn đoán của nhà sản xuất.
Bước 3: Đo điện áp tín hiệu khi vận hành cần ATT 1
Bật khóa điện, vận hành cần ATT 1 và đo điện áp tín hiệu tại:
- Chân số 5 – chân số 2
So sánh kết quả với thông số tiêu chuẩn:
| Vị trí cần ATT 1 | Điện áp tiêu chuẩn |
|---|---|
| Nghiêng hoàn toàn về phía trước | 3,9–4,3V |
| Nghiêng hoàn toàn về phía sau | 0,7–1,1V |
Đánh giá kết quả:
- Điện áp đạt tiêu chuẩn: Theo quy trình trong tài liệu, thay bộ điều khiển van điện từ tỷ lệ.
- Điện áp không đạt tiêu chuẩn: Chuyển sang bước 4 để kiểm tra dây điện và cảm biến cần điều khiển.
Bước 4: Kiểm tra thông mạch dây điện
Tắt khóa điện, tháo giắc dây khỏi bộ điều khiển rồi sử dụng đồng hồ đo điện trở giữa giắc CN1S và cảm biến cần ATT 1.
Thực hiện các phép đo sau:
| Đường dây cần đo | Giá trị tiêu chuẩn |
|---|---|
| CN1S chân 2, dây đen/vàng – cảm biến chân 8, dây đen/vàng | 0Ω – GND |
| CN1S chân 5, dây đỏ/xanh dương – cảm biến chân 3, dây đỏ/xanh dương | 0Ω – tín hiệu S |
| CN1S chân 9, dây xanh lá/trắng – cảm biến chân 1, dây xanh lá/trắng | 0Ω – nguồn 5V |
Đánh giá kết quả:
- Các đường dây đạt khoảng 0Ω: Chuyển sang bước 5.
- Điện trở không đạt hoặc dây bị hở mạch: Sửa chữa hoặc thay thế dây điện.
Khi sửa dây, cần kiểm tra toàn bộ đoạn dây liên quan, đặc biệt tại các vị trí thường xuyên rung, gập hoặc cọ sát với khung xe.
Bước 5: Thay cảm biến cần điều khiển ATT 1
Nếu dây điện và giắc nối đều tốt nhưng lỗi vẫn xuất hiện, tiến hành:
- Tắt khóa điện.
- Thay cảm biến cần điều khiển ATT 1.
- Kiểm tra và điều chỉnh vị trí lắp cảm biến phù hợp.
- Kết nối lại đầy đủ các giắc điện.
- Bật khóa điện và vận hành cần ATT 1 để kiểm tra.
Đánh giá kết quả:
- Nếu lỗi không còn xuất hiện và ATT 1 hoạt động bình thường, quá trình sửa chữa đã hoàn tất.
- Nếu lỗi vẫn còn, cần kiểm tra lại toàn bộ phép đo, tình trạng giắc nối và bộ điều khiển liên quan.
Cách xóa lỗi ERR-5213
Theo tài liệu kỹ thuật, cách đặt lại lỗi là:
- Tắt khóa điện.
- Kiểm tra và sửa chữa nguyên nhân gây lỗi.
- Bật lại khóa điện.
- Vận hành cần ATT 1 và kiểm tra hoạt động của bộ công tác.
Không nên chỉ tắt rồi bật khóa điện để xóa mã khi nguyên nhân hư hỏng chưa được xử lý. Lỗi có thể xuất hiện trở lại ngay khi vận hành cần ATT 1.
Lưu ý khi nhiều mã lỗi xuất hiện đồng thời
Nếu trên màn hình đồng thời hiển thị các mã 5206–5210, 5292 hoặc 5294, cần kiểm tra và xử lý những mã này trước.
Sau đó, quay lại kiểm tra ERR-5213 theo quy trình riêng của mã lỗi. Việc này giúp tránh thay nhầm cảm biến hoặc bộ điều khiển khi nguyên nhân thực tế nằm ở nguồn điện hay mạch dùng chung.
Có nên tiếp tục sử dụng xe khi báo ERR-5213?
Khi ERR-5213 xuất hiện, chức năng ATT 1 có thể không hoạt động hoặc hoạt động không đúng tín hiệu điều khiển. Người vận hành không nên tiếp tục sử dụng bộ công tác phụ để nâng, kẹp hoặc dịch chuyển hàng hóa.
Hãy đưa bộ công tác về vị trí an toàn và tiến hành kiểm tra. Không đấu tắt cảm biến hoặc cấp điện trực tiếp cho van điện từ vì có thể khiến bộ công tác chuyển động ngoài ý muốn.
Câu hỏi thường gặp về lỗi ERR-5213
ERR-5213 có làm xe mất toàn bộ chức năng nâng hạ không?
Theo tài liệu, lỗi này chủ yếu khiến ATT 1 không hoạt động. Mức độ ảnh hưởng thực tế còn phụ thuộc vào cấu hình thủy lực và bộ công tác lắp trên xe.
Điện áp bình thường của cảm biến ATT 1 là bao nhiêu?
Khi cần nghiêng hoàn toàn về phía trước, điện áp tiêu chuẩn là 3,9–4,3V. Khi cần nghiêng hoàn toàn về phía sau, điện áp tiêu chuẩn là 0,7–1,1V.
Khi nào cần thay cảm biến cần ATT 1?
Cần thay cảm biến nếu giắc nối bình thường, dây dẫn có điện trở đạt yêu cầu nhưng ERR-5213 vẫn xuất hiện.
Tắt khóa điện có xóa được ERR-5213 không?
Tắt khóa điện là thao tác đặt lại mã lỗi theo tài liệu. Tuy nhiên, nếu chưa sửa nguyên nhân, mã ERR-5213 sẽ tiếp tục xuất hiện khi hệ thống phát hiện tín hiệu bất thường.

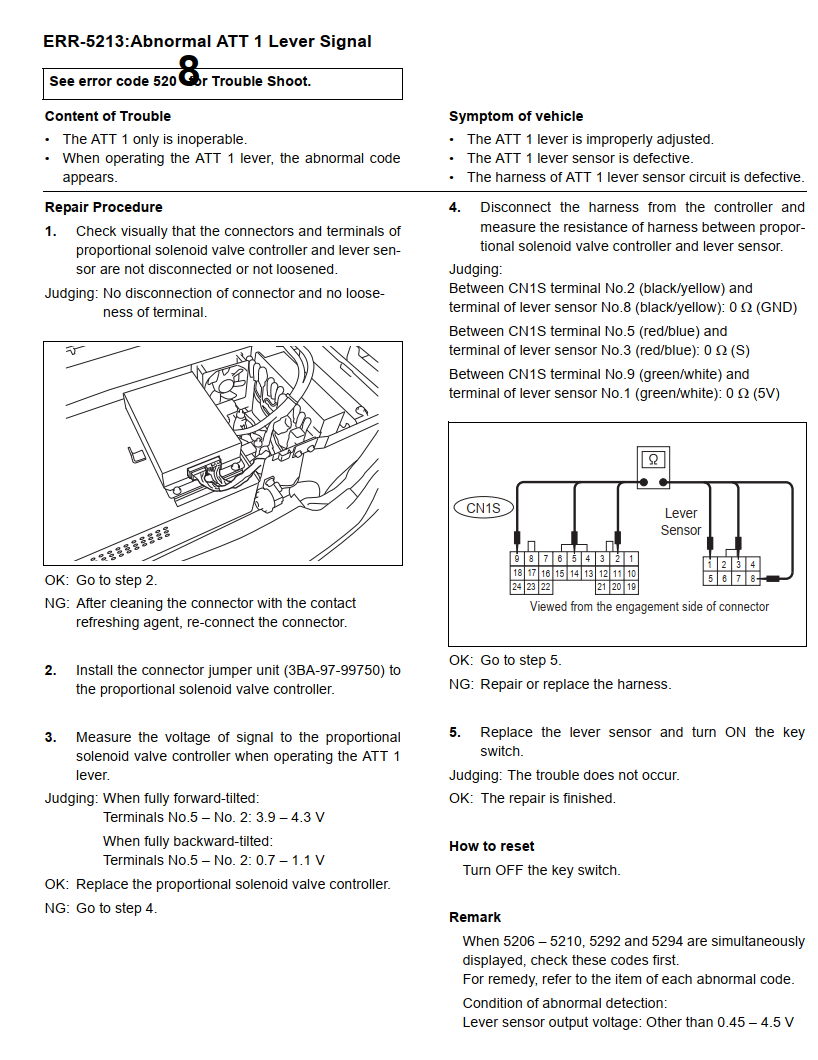

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-5213
Kết luận
Lỗi ERR-5213 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 báo hiệu tín hiệu cảm biến cần điều khiển ATT 1 bất thường. Nguyên nhân thường nằm ở vị trí điều chỉnh cần, cảm biến, giắc nối hoặc dây điện.
Trình tự xử lý phù hợp là kiểm tra giắc nối, đo điện áp tín hiệu, kiểm tra thông mạch dây điện và cuối cùng thay cảm biến nếu hệ thống dây vẫn bình thường. Các phép đo và thay thế linh kiện nên do kỹ thuật viên có chuyên môn thực hiện để bảo đảm an toàn cho người và xe.
