Hướng dẫn sửa lỗi ERR-5214 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5214: Abnormal ATT 2 Lever Signal xuất hiện khi bộ điều khiển phát hiện tín hiệu điện áp của cảm biến cần điều khiển ATT 2 nằm ngoài phạm vi cho phép. Khi lỗi xảy ra, chức năng ATT 2 có thể không hoạt động, gây ảnh hưởng đến việc vận hành bộ công tác phụ của xe nâng.

Nội dung dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1.3 tấn Komatsu FB13-12.
• Xe nâng điện 1.4 tấn Komatsu FB14-12.
• Xe nâng điện 1.5 tấn Komatsu FB15-12.
• Xe nâng điện 1.8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Lỗi ERR-5214 Komatsu là gì?

Tên đầy đủ của mã lỗi là:

ERR-5214: Abnormal ATT 2 Lever Signal – Tín hiệu cần điều khiển ATT 2 bất thường.

Bộ điều khiển xác định lỗi khi điện áp đầu ra của cảm biến cần ATT 2 nằm ngoài khoảng:

0,45–4,5 V

ATT 2 là cần điều khiển một chức năng thủy lực phụ. Chức năng cụ thể có thể thay đổi theo trang bị trên từng xe, chẳng hạn như bộ dịch càng hoặc bộ công tác gắn thêm.

Hiện tượng khi xe báo lỗi ERR-5214

Theo tài liệu kỹ thuật, xe có thể xuất hiện các hiện tượng sau:

• Chỉ riêng chức năng ATT 2 không hoạt động.
• Khi người vận hành tác động cần ATT 2, mã lỗi xuất hiện trên màn hình.
• Những chức năng khác của xe có thể vẫn hoạt động bình thường.

Nguyên nhân gây lỗi ERR-5214

Các nguyên nhân cần kiểm tra gồm:

1. Cần điều khiển ATT 2 được điều chỉnh không đúng.
2. Cảm biến cần ATT 2 bị hỏng.
3. Giắc cắm hoặc chân giắc bị lỏng, tuột hay tiếp xúc kém.
4. Dây điện trong mạch cảm biến cần ATT 2 bị đứt hoặc hư hỏng.
5. Bộ điều khiển van điện từ tỷ lệ gặp sự cố.

Dụng cụ cần chuẩn bị

Quá trình kiểm tra có thể cần:

• Đồng hồ vạn năng đo điện áp DC và điện trở.
• Dung dịch vệ sinh, phục hồi tiếp điểm điện.
• Bộ dây nối kiểm tra chuyên dụng 3BA-97-99750.
• Sơ đồ chân giắc CN1S và sơ đồ mạch điện của xe.

Quy trình sửa lỗi ERR-5214 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc cắm và chân giắc

Tắt chìa khóa điện và kiểm tra trực quan các đầu nối, chân giắc giữa:

• Bộ điều khiển van điện từ tỷ lệ.
• Cảm biến cần điều khiển ATT 2.

Cần kiểm tra những dấu hiệu sau:

• Giắc cắm bị tuột hoặc chưa được khóa chặt.
• Chân giắc bị lỏng.
• Chân tiếp xúc bị oxy hóa, bám bẩn hoặc biến dạng.
• Dây điện bị kéo căng, gãy hoặc hư hỏng gần giắc.

Tiêu chuẩn đánh giá: Không có giắc bị tuột và không có chân giắc bị lỏng.

• Nếu đạt yêu cầu: chuyển sang bước 2.
• Nếu không đạt: vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, sửa chân giắc và kết nối lại chắc chắn.

Bước 2: Lắp bộ dây nối kiểm tra

Lắp bộ dây nối kiểm tra chuyên dụng mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Bộ dây nối giúp kỹ thuật viên đo chính xác điện áp tín hiệu trong khi vận hành cần ATT 2.

Bước 3: Đo điện áp tín hiệu cần ATT 2

Bật chìa khóa điện và đo điện áp giữa chân số 6 và chân số 2 trong khi tác động cần ATT 2.

Khi đẩy cần ATT 2 hoàn toàn về phía trước

Điện áp tiêu chuẩn giữa chân số 6 và số 2:

3,9–4,3 V

Khi kéo cần ATT 2 hoàn toàn về phía sau

Điện áp tiêu chuẩn giữa chân số 6 và số 2:

0,7–1,1 V

Đánh giá kết quả:

• Nếu điện áp nằm trong cả hai phạm vi trên: theo tài liệu, thay bộ điều khiển van điện từ tỷ lệ.
• Nếu điện áp không đúng tiêu chuẩn: chuyển sang bước 4 để kiểm tra dây điện.

Bước 4: Kiểm tra dây điện cảm biến cần ATT 2

Tắt chìa khóa điện, sau đó tháo giắc khỏi bộ điều khiển. Dùng đồng hồ đo điện trở để kiểm tra tính liên tục của dây điện giữa bộ điều khiển và cảm biến cần.

Các phép đo theo tài liệu:

Kết quả phải xấp xỉ 0 Ω, thể hiện dây điện thông mạch tốt.

• Nếu kết quả đạt yêu cầu: chuyển sang bước 5.
• Nếu dây không thông mạch hoặc điện trở bất thường: sửa chữa hay thay thế dây điện.

Ngoài hiện tượng đứt dây, kỹ thuật viên nên kiểm tra dây bị chạm mass, chạm nguồn hoặc chập với dây khác trước khi kết luận.

Bước 5: Thay cảm biến cần điều khiển ATT 2

Nếu giắc cắm và dây điện đều bình thường nhưng lỗi vẫn xuất hiện:

1. Tắt chìa khóa điện.
2. Thay cảm biến cần điều khiển ATT 2.
3. Kiểm tra và điều chỉnh đúng vị trí của cần.
4. Kết nối lại toàn bộ giắc điện.
5. Bật chìa khóa và thử vận hành chức năng ATT 2.

Tiêu chuẩn đánh giá: Mã lỗi không xuất hiện trở lại và chức năng ATT 2 hoạt động bình thường.

Nếu đạt yêu cầu, quá trình sửa chữa đã hoàn tất.

Cách reset lỗi ERR-5214 Komatsu

Theo tài liệu, cách reset mã lỗi là:

1. Đưa cần điều khiển về vị trí trung gian.
2. Tắt chìa khóa điện.
3. Chờ xe tắt hoàn toàn rồi bật lại.
4. Vận hành thử cần ATT 2 và kiểm tra màn hình.

Việc tắt chìa khóa chỉ xóa trạng thái báo lỗi sau khi nguyên nhân đã được khắc phục. Nếu cảm biến, dây điện hoặc bộ điều khiển vẫn có vấn đề, mã ERR-5214 sẽ xuất hiện trở lại.

Lưu ý khi xuất hiện nhiều mã lỗi cùng lúc

Nếu các mã 5206–5210, 5292 và 5294 xuất hiện đồng thời, cần kiểm tra và xử lý các mã này trước. Sau đó mới tiếp tục chẩn đoán ERR-5214 theo quy trình riêng.

Đây là lưu ý quan trọng vì nhiều mã xuất hiện cùng lúc có thể liên quan đến nguồn điện, đường dây hoặc tín hiệu dùng chung trong hệ thống điều khiển.

Sơ đồ chẩn đoán nhanh lỗi ERR-5214

1. Kiểm tra giắc và chân giắc.
2. Vệ sinh, sửa chữa nếu giắc lỏng hoặc tiếp xúc kém.
3. Đo tín hiệu cần ATT 2:
   • Đẩy hết về trước: 3,9–4,3 V.
   • Kéo hết về sau: 0,7–1,1 V.
4. Nếu tín hiệu đúng: kiểm tra và thay bộ điều khiển van điện từ tỷ lệ theo tài liệu.
5. Nếu tín hiệu sai: đo thông mạch ba đường GND, tín hiệu và nguồn 5 V.
6. Dây hỏng: sửa hoặc thay dây.
7. Dây bình thường: thay cảm biến cần ATT 2.
8. Tắt chìa khóa, bật lại và vận hành thử.

Cảnh báo an toàn khi sửa chữa

ERR-5214 liên quan đến hệ thống điều khiển thủy lực và mạch điện. Trước khi kiểm tra, cần:

• Đỗ xe trên nền phẳng và hạ càng xuống đất.
• Kéo phanh tay, đưa cần số và các cần thủy lực về vị trí trung gian.
• Tắt chìa khóa trước khi tháo hoặc lắp giắc điện.
• Không dùng dây nối tùy tiện làm chập chân nguồn 5 V với mass.
• Không đo điện trở khi mạch vẫn đang có điện.
• Chỉ thay bộ điều khiển sau khi đã xác nhận giắc, dây và cảm biến theo đúng quy trình.

Câu hỏi thường gặp về lỗi ERR-5214

Xe báo ERR-5214 có tiếp tục làm việc được không?

Không nên tiếp tục sử dụng bộ công tác ATT 2 khi mã lỗi đang xuất hiện. Tín hiệu bất thường có thể khiến chức năng phụ không hoạt động hoặc hoạt động không chính xác.

Tắt chìa khóa có xóa được lỗi ERR-5214 không?

Tắt chìa khóa là thao tác reset được nêu trong tài liệu. Tuy nhiên, nếu nguyên nhân chưa được khắc phục, lỗi sẽ xuất hiện lại khi bật chìa khóa hoặc vận hành cần ATT 2.

Có phải cứ báo ERR-5214 là hỏng cảm biến cần không?

Không. Lỗi còn có thể do cần điều chỉnh sai, giắc tiếp xúc kém, dây điện bị hỏng hoặc bộ điều khiển van điện từ tỷ lệ gặp sự cố. Cần đo kiểm đúng trình tự trước khi thay linh kiện.

Điện áp cảm biến ATT 2 bao nhiêu là bình thường?

Khi đẩy cần hoàn toàn về phía trước, điện áp giữa chân số 6 và số 2 phải đạt 3,9–4,3 V. Khi kéo hoàn toàn về phía sau, điện áp phải đạt 0,7–1,1 V.

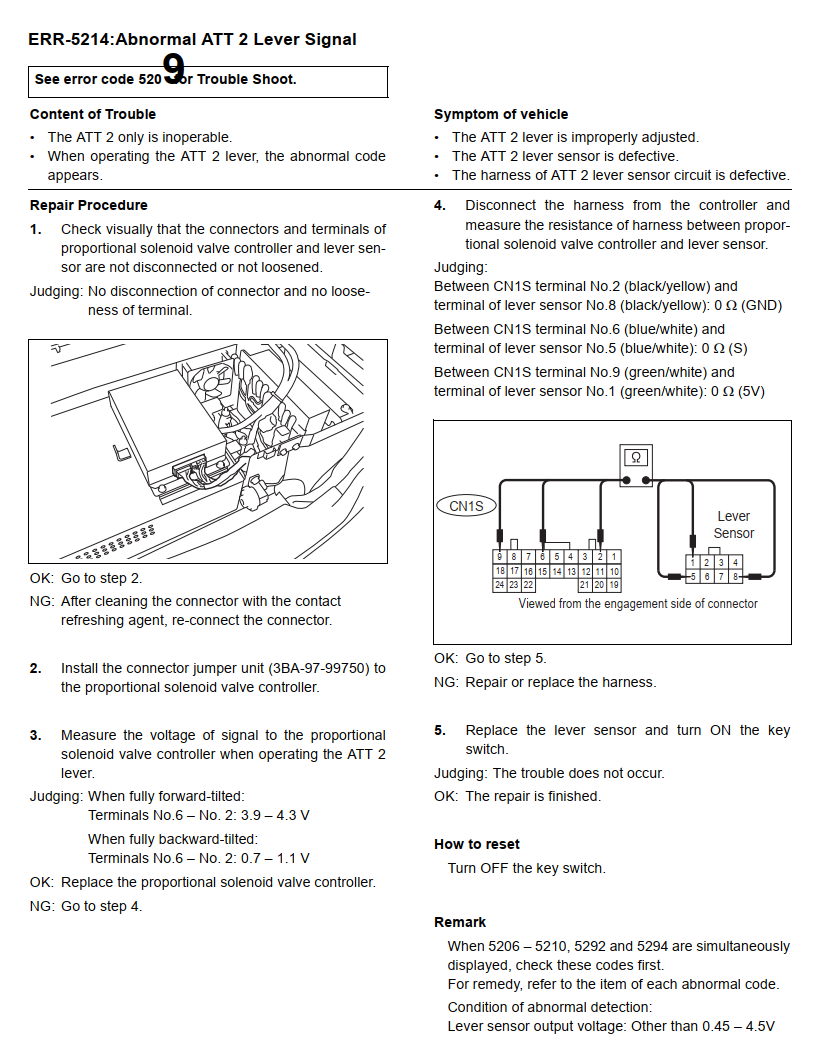

Tài liệu kỹ thuật Komatsu hướng dẫn sửa lỗi ERR-5214

Kết luận

Lỗi ERR-5214 – Abnormal ATT 2 Lever Signal trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến tín hiệu cảm biến cần điều khiển ATT 2. Trình tự xử lý đúng là kiểm tra giắc cắm, đo điện áp tín hiệu, kiểm tra dây điện, sau đó mới thay cảm biến hoặc bộ điều khiển.

Việc chẩn đoán bằng đồng hồ đo và đối chiếu đúng thông số kỹ thuật giúp tránh thay nhầm linh kiện, rút ngắn thời gian sửa chữa và bảo đảm hệ thống thủy lực phụ hoạt động an toàn.
