Hướng dẫn kiểm tra và sửa lỗi ERR-5215 – tín hiệu cần điều khiển ATT 3 bất thường trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5215 xe nâng điện Komatsu là gì?

Lỗi ERR-5215: Abnormal ATT 3 Lever Signal là cảnh báo cho biết tín hiệu của cần điều khiển bộ công tác phụ số 3, gọi tắt là cần ATT 3, đang bất thường.

Theo tài liệu kỹ thuật, bộ điều khiển phát hiện lỗi khi điện áp đầu ra của cảm biến cần ATT 3 nằm ngoài phạm vi 0,45–4,5 V.

Lỗi này áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1,3 tấn Komatsu FB13-12.
Xe nâng điện 1,4 tấn Komatsu FB14-12.
Xe nâng điện 1,5 tấn Komatsu FB15-12.
Xe nâng điện 1,8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Dấu hiệu nhận biết lỗi ERR-5215

Khi xe nâng Komatsu xuất hiện mã lỗi ERR-5215, người vận hành có thể gặp các hiện tượng sau:

Chỉ riêng cần điều khiển ATT 3 không hoạt động.
Mã lỗi bất thường xuất hiện khi người vận hành tác động cần ATT 3.
Những chức năng khác của xe vẫn có thể hoạt động bình thường.

ATT 3 thường được sử dụng để điều khiển một bộ công tác phụ. Chức năng thực tế có thể khác nhau tùy theo cấu hình của từng xe.

Nguyên nhân gây ra lỗi ERR-5215

Theo tài liệu kỹ thuật Komatsu, lỗi ERR-5215 có thể xuất phát từ ba nguyên nhân chính:

Cần điều khiển ATT 3 được điều chỉnh không đúng.
Cảm biến cần điều khiển ATT 3 bị hỏng.
Dây điện hoặc giắc nối trong mạch cảm biến cần ATT 3 bị lỗi.

Ngoài ra, nếu dây điện bị đứt, chân giắc lỏng, tiếp xúc kém hoặc bộ điều khiển van điện từ tỷ lệ gặp sự cố, tín hiệu cần ATT 3 cũng có thể không được truyền chính xác.

Lưu ý an toàn trước khi kiểm tra

Trước khi tiến hành sửa chữa, cần thực hiện các biện pháp an toàn sau:

Đỗ xe trên nền bằng phẳng và chắc chắn.
Hạ càng nâng hoặc bộ công tác xuống sát mặt đất.
Kéo phanh tay và đưa các cần điều khiển về vị trí trung gian.
Tắt khóa điện trước khi tháo giắc hoặc kiểm tra dây dẫn.
Chỉ bật khóa điện khi cần đo điện áp theo đúng quy trình.
Không để hai que đo chạm nhau hoặc làm chập các chân giắc.
Việc đo điện áp, điện trở và thay bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Quy trình kiểm tra và sửa lỗi ERR-5215

Bước 1: Kiểm tra giắc nối và chân giắc

Kiểm tra trực quan các giắc nối và chân đầu nối giữa:

Bộ điều khiển van điện từ tỷ lệ.
Cảm biến cần điều khiển ATT 3.

Cần kiểm tra các dấu hiệu sau:

Giắc bị tuột hoặc chưa cắm hết.
Chân giắc bị lỏng.
Chân cắm bị cong, gãy hoặc oxy hóa.
Dây điện bị đứt, trầy vỏ hoặc chạm mạch.
Nước, dầu hoặc bụi bẩn lọt vào bên trong giắc.

Kết quả đánh giá:

Nếu giắc nối và chân giắc không bị tuột hoặc lỏng, chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém, vệ sinh giắc bằng chất làm sạch hoặc phục hồi tiếp điểm điện, sau đó cắm lại chắc chắn.

Sau khi xử lý, bật khóa điện và vận hành thử cần ATT 3. Nếu lỗi vẫn xuất hiện, tiếp tục kiểm tra.

Bước 2: Lắp bộ giắc nối kiểm tra

Lắp connector jumper unit mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Đây là dụng cụ chuyên dụng được sử dụng để kiểm tra tín hiệu tại bộ điều khiển. Nếu không có dụng cụ phù hợp, không nên tự đấu tắt các chân giắc vì có thể gây chập mạch hoặc làm hỏng bộ điều khiển.

Bước 3: Đo điện áp tín hiệu cần ATT 3

Vận hành cần ATT 3 và đo điện áp tín hiệu đi vào bộ điều khiển van điện từ tỷ lệ.

Thực hiện phép đo giữa chân số 7 và chân số 2.

Điện áp tiêu chuẩn:

Vị trí cần ATT 3	Chân đo	Điện áp tiêu chuẩn
Nghiêng hết về phía trước	Chân 7 – chân 2	3,9–4,3 V
Nghiêng hết về phía sau	Chân 7 – chân 2	0,7–1,1 V

Đánh giá kết quả:

Nếu điện áp nằm đúng trong các phạm vi trên, theo quy trình của tài liệu, cần thay bộ điều khiển van điện từ tỷ lệ.
Nếu điện áp không đạt tiêu chuẩn, chuyển sang bước 4 để kiểm tra dây điện.

Không nên thay bộ điều khiển ngay khi chưa hoàn thành việc kiểm tra giắc nối, nguồn cấp, đường tín hiệu và dây mass của cảm biến.

Bước 4: Kiểm tra dây điện giữa bộ điều khiển và cảm biến cần ATT 3

Tắt khóa điện, sau đó ngắt giắc dây khỏi bộ điều khiển và cảm biến cần điều khiển ATT 3.

Dùng đồng hồ đo điện trở để kiểm tra sự thông mạch giữa bộ điều khiển van điện từ tỷ lệ và cảm biến cần điều khiển.

Các giá trị tiêu chuẩn theo tài liệu:

Vị trí kiểm tra	Màu dây	Chức năng	Điện trở tiêu chuẩn
CN1S chân 2 – cảm biến cần chân 8	Đen/vàng	GND	0 Ω
CN1S chân 7 – cảm biến cần chân 6	Xanh dương/vàng	S – tín hiệu	0 Ω
CN1S chân 9 – cảm biến cần chân 1	Xanh dương/vàng	5V	0 Ω

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch và có điện trở gần bằng 0.

Đánh giá kết quả:

Nếu cả ba đường dây đều thông mạch đúng tiêu chuẩn, chuyển sang bước 5.
Nếu một đường dây không thông mạch hoặc có điện trở bất thường, sửa chữa hoặc thay thế dây điện.

Khi sửa dây, cần kiểm tra toàn bộ đoạn dây liên quan, đặc biệt tại vị trí dây bị kéo căng, cọ vào khung xe, gập sát giắc hoặc bị dầu và nước xâm nhập.

Bước 5: Thay cảm biến cần điều khiển ATT 3

Nếu giắc nối, dây điện và các giá trị đo đều đạt yêu cầu nhưng lỗi vẫn còn, tiến hành thay cảm biến cần điều khiển ATT 3.

Sau khi thay:

Cắm lại toàn bộ giắc điện chắc chắn.
Đưa cần ATT 3 về vị trí trung gian.
Bật khóa điện.
Kiểm tra màn hình hiển thị.
Vận hành thử cần ATT 3 theo cả hai chiều.

Nếu lỗi không xuất hiện trở lại và cần ATT 3 hoạt động bình thường, quá trình sửa chữa đã hoàn thành.

Cách xóa lỗi ERR-5215

Theo tài liệu kỹ thuật, cách đặt lại lỗi ERR-5215 là:

Tắt khóa điện.
Kiểm tra và hoàn thành việc sửa chữa.
Đưa cần ATT 3 về vị trí trung gian.
Bật lại khóa điện.
Vận hành thử xe và kiểm tra mã lỗi.

Nếu nguyên nhân chưa được xử lý, lỗi có thể xuất hiện trở lại ngay khi tác động cần ATT 3.

Trường hợp xuất hiện nhiều mã lỗi cùng lúc

Nếu ERR-5215 xuất hiện đồng thời với một hoặc nhiều mã sau:

ERR-5206.
ERR-5207.
ERR-5208.
ERR-5209.
ERR-5210.
ERR-5292.
ERR-5294.

Cần kiểm tra và xử lý các mã lỗi này trước. Sau đó mới tiếp tục chẩn đoán riêng lỗi ERR-5215 theo quy trình trên.

Tài liệu ERR-5215 cũng chỉ dẫn tham khảo quy trình chẩn đoán của mã lỗi 5210.

Bảng tóm tắt chẩn đoán lỗi ERR-5215

Hạng mục kiểm tra	Tiêu chuẩn	Hướng xử lý
Giắc nối và chân giắc	Không tuột, không lỏng	Vệ sinh và cắm lại nếu tiếp xúc kém
Điện áp khi đẩy cần hết về trước	3,9–4,3 V	Đúng chuẩn: kiểm tra/thay bộ điều khiển theo tài liệu
Điện áp khi kéo cần hết về sau	0,7–1,1 V	Sai chuẩn: kiểm tra dây điện
Ba đường dây cảm biến	0 Ω	Sửa hoặc thay dây nếu không thông mạch
Cảm biến cần ATT 3	Không còn lỗi sau khi thay	Hoàn tất sửa chữa
Điện áp phát hiện bất thường	Ngoài 0,45–4,5 V	Bộ điều khiển ghi nhận ERR-5215

Câu hỏi thường gặp về lỗi ERR-5215

Xe nâng báo ERR-5215 có tiếp tục vận hành được không?

Khi lỗi xuất hiện, cần ATT 3 có thể không hoạt động. Không nên tiếp tục sử dụng bộ công tác phụ liên quan, vì thao tác điều khiển có thể không chính xác. Hãy dừng xe ở vị trí an toàn và kiểm tra trước khi đưa xe trở lại làm việc.

Lỗi ERR-5215 có phải chắc chắn do cảm biến bị hỏng không?

Không. Ngoài cảm biến, lỗi còn có thể do cần ATT 3 điều chỉnh không đúng, giắc tiếp xúc kém, dây điện bị đứt hoặc bộ điều khiển van điện từ tỷ lệ gặp sự cố. Cần đo kiểm theo đúng thứ tự trước khi thay linh kiện.

Điện áp cảm biến ATT 3 bao nhiêu là đúng?

Khi đẩy cần hết về phía trước, điện áp giữa chân 7 và chân 2 phải đạt 3,9–4,3 V. Khi kéo cần hết về phía sau, điện áp phải đạt 0,7–1,1 V.

Tắt khóa điện có xóa được lỗi vĩnh viễn không?

Tắt khóa điện chỉ thực hiện việc đặt lại trạng thái lỗi. Nếu cảm biến, dây điện, giắc nối hoặc bộ điều khiển vẫn bất thường, ERR-5215 sẽ xuất hiện trở lại.

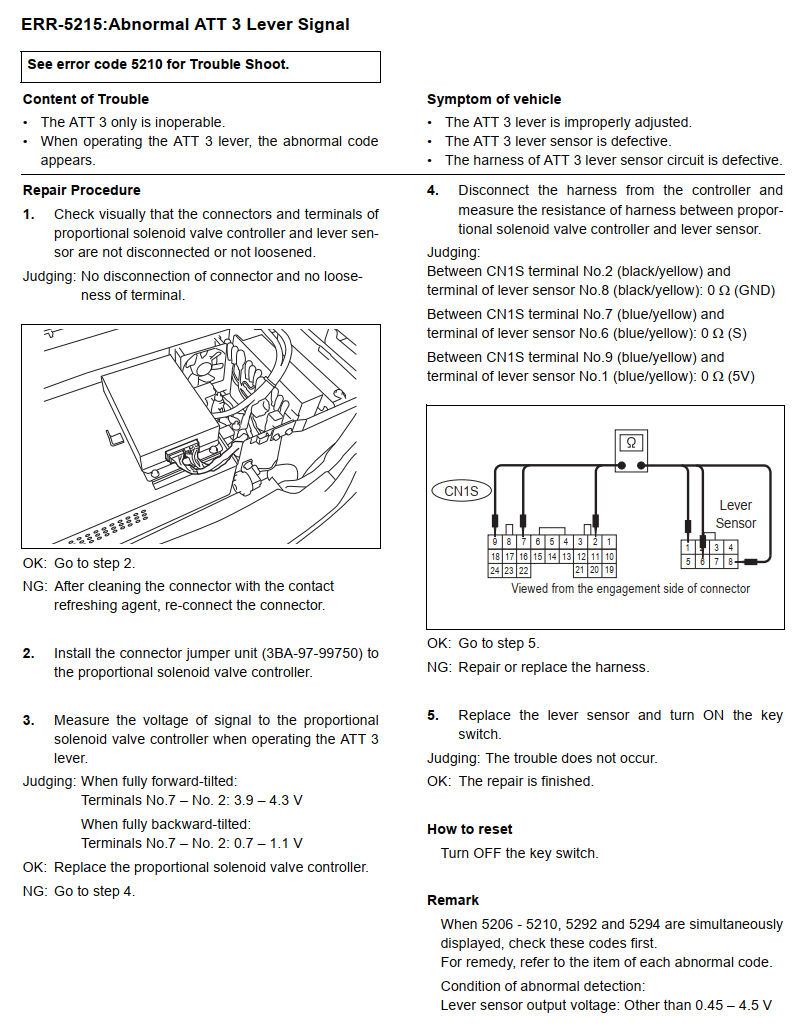

Tài liệu hãng Komatsu sửa lỗi ERR-5215

Kết luận

Lỗi ERR-5215 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến tín hiệu bất thường của cần điều khiển ATT 3.

Quy trình xử lý cần được thực hiện lần lượt: kiểm tra giắc nối, đo điện áp tín hiệu, kiểm tra thông mạch dây điện, sửa hoặc thay dây dẫn, sau đó mới thay cảm biến cần ATT 3 hay bộ điều khiển khi kết quả đo xác nhận cần thiết.

Chẩn đoán đúng thứ tự sẽ giúp xác định chính xác nguyên nhân, tránh thay nhầm linh kiện và nhanh chóng khôi phục hoạt động của bộ công tác phụ trên xe nâng điện Komatsu.
