Lỗi ERR-5216 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR-5216 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5216: Abnormal Lift Pressure Sensor Signal xuất hiện khi bộ điều khiển phát hiện tín hiệu bất thường từ cảm biến áp suất nâng. Nguyên nhân có thể nằm ở giắc cắm, dây điện, cảm biến áp suất hoặc bộ điều khiển van điện từ tỷ lệ.

Mã lỗi này áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5216 xe nâng Komatsu là gì?

ERR-5216 có tên đầy đủ là:

ERR-5216: Abnormal Lift Pressure Sensor Signal – Tín hiệu cảm biến áp suất nâng bất thường.

Hệ thống điều khiển sử dụng cảm biến áp suất nâng để theo dõi áp suất trong mạch thủy lực. Khi điện áp đầu ra của cảm biến nằm ngoài phạm vi cho phép, bộ điều khiển sẽ ghi nhận lỗi ERR-5216.

Theo tài liệu kỹ thuật, điều kiện phát hiện bất thường là điện áp tín hiệu nằm ngoài khoảng:

0,32–4,72 V.

Hiện tượng khi xe nâng báo lỗi ERR-5216

Khi mã ERR-5216 xuất hiện, xe có thể gặp những biểu hiện sau:

Các thao tác của xe vẫn có thể thực hiện được.
Phản ứng của hệ thống nâng bị hạn chế hoặc chậm hơn bình thường.
Chức năng chống dao động tải khi hạ càng không hoạt động.
Chức năng tự động đưa khung nâng về phương ngang không hoạt động trên xe có trang bị tính năng này.
Mã lỗi xuất hiện khi bật khóa điện.
Tín hiệu đầu ra của cảm biến áp suất nâng không bình thường.
Mạch dây điện của cảm biến có thể bị hỏng.

Do xe vẫn có thể hoạt động nên người vận hành dễ bỏ qua lỗi. Tuy nhiên, không nên tiếp tục khai thác xe trong thời gian dài vì hệ thống nâng đang hoạt động ở chế độ hạn chế.

Nguyên nhân gây ra lỗi ERR-5216

Các nguyên nhân thường gặp gồm:

Giắc cắm cảm biến áp suất nâng bị lỏng hoặc tuột.
Chân giắc bị oxy hóa, bẩn hoặc tiếp xúc không tốt.
Giắc của bộ điều khiển van điện từ tỷ lệ bị lỏng.
Dây dẫn giữa cảm biến và bộ điều khiển bị đứt.
Dây tín hiệu bị chập mạch.
Cảm biến áp suất nâng bị hỏng.
Bộ điều khiển van điện từ tỷ lệ gặp sự cố.

Quy trình kiểm tra và sửa lỗi ERR-5216

Bước 1: Kiểm tra giắc cắm và chân giắc

Kiểm tra bằng mắt thường các giắc và chân giắc tại:

Bộ điều khiển van điện từ tỷ lệ.
Cảm biến áp suất nâng.

Cần kiểm tra xem giắc có bị tuột, lỏng, oxy hóa, bám bẩn hoặc chân cắm bị cong hay không.

Kết quả đánh giá:

Nếu giắc cắm chắc chắn và chân giắc không bị lỏng: chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém: vệ sinh bằng dung dịch làm sạch tiếp điểm điện, để khô rồi kết nối lại giắc.

Sau khi xử lý, bật khóa điện để kiểm tra xem mã ERR-5216 còn xuất hiện hay không.

Bước 2: Lắp bộ giắc nối kiểm tra

Lắp bộ giắc nối chuyên dụng connector jumper unit 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Thiết bị này được sử dụng để đo tín hiệu trong mạch mà không làm hư hỏng chân giắc hoặc dây dẫn.

Bước 3: Đo điện áp hoạt động của cảm biến áp suất nâng

Tiến hành đo điện áp giữa:

Chân số 1
Chân số 14

Giá trị điện áp tiêu chuẩn theo tài liệu là:

0,33–4,3 V.

Đánh giá kết quả:

Nếu điện áp nằm trong khoảng 0,33–4,3 V: thay thế bộ điều khiển van điện từ tỷ lệ.
Nếu điện áp nằm ngoài khoảng tiêu chuẩn: chuyển sang bước 4.

Bước 4: Ngắt giắc điện bình ắc quy

Tắt khóa điện hoàn toàn, sau đó tháo giắc điện chính của bình ắc quy.

Đây là bước bắt buộc trước khi đo điện trở hoặc kiểm tra thông mạch. Không đo điện trở khi hệ thống vẫn đang được cấp điện vì có thể làm hỏng đồng hồ và bộ điều khiển.

Bước 5: Kiểm tra dây điện giữa giắc CN1S và cảm biến

Tháo giắc dây điện khỏi bộ điều khiển, sau đó đo điện trở giữa giắc CN1S và cảm biến áp suất nâng.

Các vị trí cần đo:

Vị trí đo	Màu dây	Giá trị tiêu chuẩn
CN1S chân 14 – cảm biến chân 3	Đen/trắng	0 Ω
CN1S chân 1 – cảm biến chân 2	Xanh dương	0 Ω
CN1S chân 9 – cảm biến chân 1	Xanh lá/trắng	0 Ω

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch và có điện trở rất nhỏ.

Đánh giá kết quả:

Nếu cả ba đường dây đều thông mạch đúng tiêu chuẩn: chuyển sang bước 6.
Nếu dây bị đứt, điện trở cao hoặc tiếp xúc không ổn định: sửa chữa hoặc thay thế dây điện.

Ngoài kiểm tra đứt dây, kỹ thuật viên nên kiểm tra dây có bị chạm chập với nguồn dương, âm nguồn hoặc dây bên cạnh hay không.

Bước 6: Thay cảm biến áp suất nâng

Nếu giắc cắm và dây điện đều bình thường nhưng mã ERR-5216 vẫn xuất hiện, hãy thay thế cảm biến áp suất nâng.

Sau khi thay cảm biến:

Kết nối lại đầy đủ các giắc điện.
Cắm giắc bình ắc quy.
Bật khóa điện.
Kiểm tra mã lỗi.
Thử chức năng nâng và hạ càng trong điều kiện an toàn.

Nếu lỗi không còn xuất hiện, quá trình sửa chữa đã hoàn tất.

Kiểm tra nhanh bằng máy tính chẩn đoán

Có thể kiểm tra tín hiệu cảm biến bằng máy tính và phần mềm chẩn đoán:

Kết nối máy tính với xe nâng.
Khởi động phần mềm Analyzer.
Mở màn hình giám sát I/O.
Kiểm tra điện áp áp suất thủy lực.

Cách nhận biết nhanh:

Điện áp bằng 0 V: có khả năng dây điện bị đứt hoặc mất kết nối.
Điện áp lớn hơn 5 V: có khả năng dây điện bị chập.
Điện áp có giá trị khác nhưng bất thường: cần kiểm tra cảm biến áp suất.

Cách xóa lỗi ERR-5216

Theo tài liệu kỹ thuật, cách đặt lại lỗi là:

Tắt khóa điện.
Khắc phục nguyên nhân gây lỗi.
Chờ hệ thống tắt hoàn toàn.
Bật lại khóa điện và kiểm tra.

Chỉ tắt rồi bật khóa điện mà chưa sửa nguyên nhân sẽ không xử lý triệt để lỗi ERR-5216.

Lưu ý an toàn khi sửa chữa

Hạ càng nâng xuống sát mặt đất trước khi kiểm tra.
Kéo phanh tay và chèn bánh xe.
Tắt khóa điện trước khi tháo giắc.
Ngắt giắc bình ắc quy trước khi đo điện trở.
Không dùng dây điện chọc trực tiếp vào chân giắc vì có thể làm giãn hoặc hỏng giắc.
Không đứng dưới càng hoặc khung nâng.
Việc kiểm tra bộ điều khiển và hệ thống thủy lực nên được thực hiện bởi kỹ thuật viên có chuyên môn.

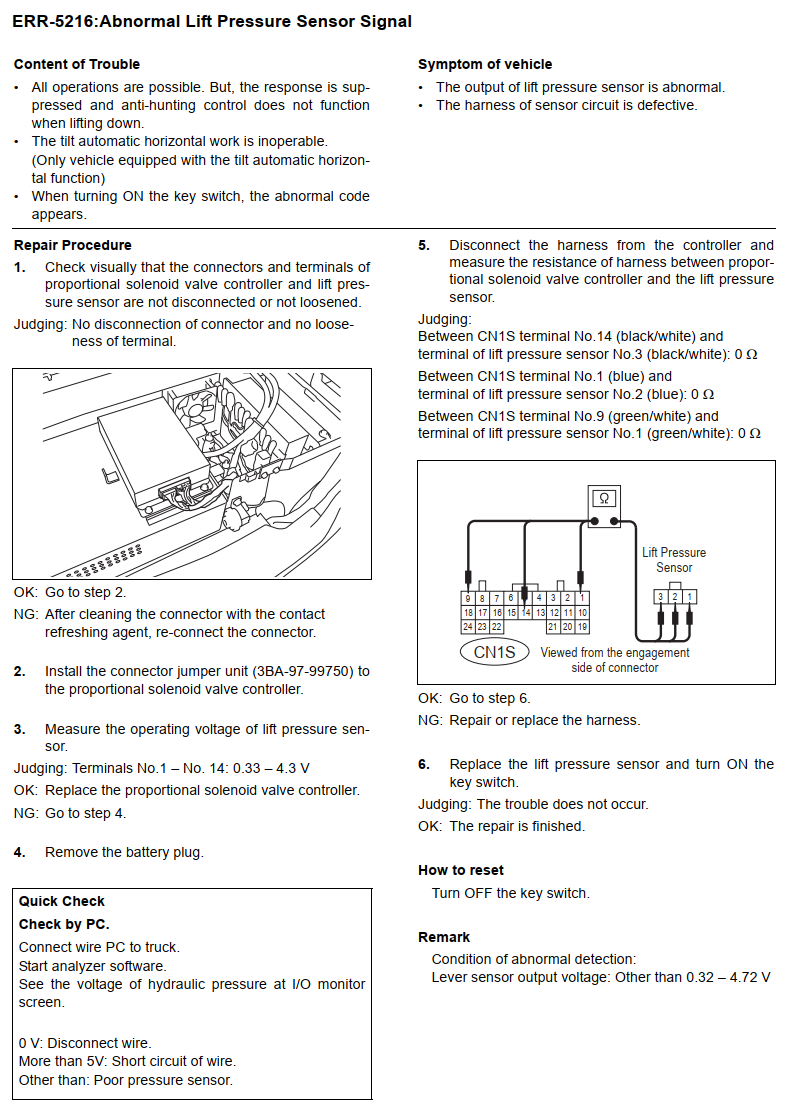

Tài liệu hãng Komatsu sửa lỗi ERR-5216

Kết luận

Lỗi ERR-5216 trên xe nâng điện Komatsu cho biết tín hiệu cảm biến áp suất nâng đang bất thường. Quy trình sửa chữa cần bắt đầu từ việc kiểm tra giắc cắm, đo điện áp cảm biến, kiểm tra thông mạch ba đường dây, sau đó mới quyết định thay cảm biến hoặc bộ điều khiển van điện từ tỷ lệ.

Thực hiện đúng trình tự sẽ giúp tránh thay nhầm linh kiện và nhanh chóng khôi phục hoạt động bình thường cho các xe Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Câu hỏi thường gặp về lỗi ERR-5216

Xe báo ERR-5216 có tiếp tục sử dụng được không?

Xe có thể vẫn thực hiện được các thao tác, nhưng phản ứng của hệ thống nâng bị hạn chế và một số chức năng hỗ trợ không hoạt động. Nên dừng xe để kiểm tra sớm.

Lỗi ERR-5216 có chắc chắn do hỏng cảm biến không?

Không. Lỗi cũng có thể do giắc lỏng, chân giắc tiếp xúc kém, dây bị đứt hoặc chập, hay bộ điều khiển van điện từ tỷ lệ bị hỏng.

Điện áp cảm biến áp suất nâng tiêu chuẩn là bao nhiêu?

Khi thực hiện phép đo trong quy trình sửa chữa, điện áp tiêu chuẩn giữa chân số 1 và chân số 14 là 0,33–4,3 V. Điều kiện hệ thống nhận biết bất thường được tài liệu nêu là ngoài khoảng 0,32–4,72 V.

Xóa lỗi ERR-5216 như thế nào?

Sau khi sửa chữa đúng nguyên nhân, hãy tắt khóa điện rồi bật lại để hệ thống kiểm tra và đặt lại mã lỗi.
