Lỗi ERR-5217 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-5217 trên xe nâng điện Komatsu là gì?

Lỗi ERR-5217: Abnormal Tilt Angle Sensor Signal có nghĩa là tín hiệu cảm biến góc nghiêng bất thường.

Mã lỗi này liên quan đến cảm biến góc nghiêng của hệ thống tự động đưa khung nâng về vị trí nằm ngang. Khi bộ điều khiển phát hiện điện áp đầu ra của cảm biến nằm ngoài phạm vi cho phép, mã ERR-5217 sẽ xuất hiện trên màn hình.

Hướng dẫn này áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1,3 tấn Komatsu FB13-12
• Xe nâng điện 1,4 tấn Komatsu FB14-12
• Xe nâng điện 1,5 tấn Komatsu FB15-12
• Xe nâng điện 1,8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lưu ý: Chức năng tự động cân bằng ngang chỉ có trên những xe được trang bị hệ thống này.

Hiện tượng khi xe nâng Komatsu báo lỗi ERR-5217

Theo tài liệu kỹ thuật, xe có thể xuất hiện những hiện tượng sau:

• Chức năng tự động đưa khung nâng về vị trí nằm ngang không hoạt động.
• Mã ERR-5217 xuất hiện khi bật khóa điện.
• Tín hiệu đầu ra của cảm biến góc nghiêng bất thường.
• Dây điện hoặc giắc nối trong mạch cảm biến góc nghiêng bị lỗi.

Điều kiện phát hiện lỗi ERR-5217

Bộ điều khiển xác định lỗi khi điện áp đầu ra của cảm biến góc nghiêng nằm ngoài phạm vi:

0,3–4,7 V

Có thể kiểm tra nhanh tín hiệu cảm biến bằng máy tính và phần mềm phân tích:

• Điện áp 0 V: Có khả năng dây điện bị đứt hoặc giắc bị mất kết nối.
• Điện áp lớn hơn 5 V: Có khả năng dây điện bị chập.
• Điện áp khác phạm vi bình thường: Có thể cảm biến góc nghiêng bị hỏng.

Nguyên nhân gây lỗi ERR-5217

Các nguyên nhân cần kiểm tra gồm:

1. Cảm biến góc nghiêng lắp không chắc chắn hoặc bị tuột khỏi vị trí.
2. Giắc nối của cảm biến góc nghiêng bị lỏng, bẩn hoặc tiếp xúc kém.
3. Giắc nối tại bộ điều khiển van điện từ tỷ lệ bị lỏng.
4. Dây dẫn giữa bộ điều khiển và cảm biến bị đứt hoặc hư hỏng.
5. Cảm biến góc nghiêng bị lỗi.
6. Bộ điều khiển van điện từ tỷ lệ bị hỏng.

Chuẩn bị trước khi kiểm tra

Nên chuẩn bị:

• Đồng hồ vạn năng có chức năng đo điện áp và điện trở.
• Dụng cụ vệ sinh tiếp điểm điện.
• Bộ dây nối kiểm tra mã 3BA-97-99750 theo tài liệu Komatsu.
• Sơ đồ chân giắc CN1S.
• Máy tính và phần mềm phân tích lỗi nếu có.

Cảnh báo an toàn

Trước khi tháo giắc bộ điều khiển hoặc đo điện trở mạch dây:

• Đỗ xe trên nền bằng phẳng.
• Hạ càng nâng xuống sát mặt đất.
• Đưa cần điều khiển nghiêng về vị trí trung gian.
• Kéo phanh tay và tắt khóa điện.
• Rút giắc bình điện trước khi tháo giắc bộ điều khiển.
• Không đo điện trở khi mạch vẫn đang có điện.
• Không chập thử các chân giắc nếu không xác định đúng sơ đồ.

Việc kiểm tra bộ điều khiển và mạch điện nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Quy trình kiểm tra và sửa lỗi ERR-5217

Bước 1: Kiểm tra vị trí lắp cảm biến góc nghiêng

Quan sát cảm biến góc nghiêng tại cụm khung nâng:

• Cảm biến có bị tuột khỏi vị trí lắp hay không.
• Bu-lông hoặc giá đỡ cảm biến có bị lỏng không.
• Cảm biến có bị nghiêng lệch, va đập hoặc hư hỏng bên ngoài không.

Nếu cảm biến bị lỏng, cần lắp lại đúng vị trí và siết chặt bộ phận cố định.

Bước 2: Kiểm tra giắc nối và chân giắc

Kiểm tra trực quan các giắc nối và chân giắc của:

• Bộ điều khiển van điện từ tỷ lệ.
• Cảm biến góc nghiêng.

Tiêu chuẩn đánh giá:

• Giắc không bị tuột.
• Chân giắc không bị lỏng.
• Không có dấu hiệu oxy hóa, biến dạng hoặc tiếp xúc kém.

Nếu giắc và chân giắc bình thường, tiếp tục kiểm tra tín hiệu điện.

Nếu phát hiện tiếp xúc kém:

1. Tắt khóa điện.
2. Làm sạch chân giắc bằng dung dịch vệ sinh tiếp điểm phù hợp.
3. Cắm lại giắc chắc chắn.
4. Bật khóa điện và kiểm tra xem ERR-5217 còn xuất hiện hay không.

Bước 3: Lắp bộ dây nối kiểm tra

Lắp bộ dây nối kiểm tra mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Bộ dây này giúp kỹ thuật viên đo tín hiệu cảm biến mà không làm hỏng chân giắc hoặc dây điện nguyên bản.

Bước 4: Đo điện áp hoạt động của cảm biến góc nghiêng

Đo điện áp giữa:

• Chân số 12
• Chân số 14

Điện áp tiêu chuẩn khi di chuyển từ điểm cuối nghiêng về phía trước đến điểm cuối nghiêng về phía sau là:

0,4–4,6 V

Kết quả đánh giá:

• Điện áp thay đổi bình thường trong khoảng 0,4–4,6 V: Theo tài liệu, cần kiểm tra và cân nhắc thay bộ điều khiển van điện từ tỷ lệ.
• Điện áp không đúng tiêu chuẩn: Tiếp tục kiểm tra dây dẫn và cảm biến.

Không nên thay bộ điều khiển ngay khi chưa xác nhận nguồn điện, giắc nối và dây dẫn đều bình thường.

Bước 5: Rút giắc bình điện

Trước khi đo điện trở:

1. Tắt khóa điện.
2. Rút giắc bình điện.
3. Chờ hệ thống điện ngắt hoàn toàn.
4. Tháo giắc dây điện khỏi bộ điều khiển.

Bước 6: Kiểm tra dây dẫn giữa bộ điều khiển và cảm biến

Đo điện trở các đường dây giữa giắc CN1S của bộ điều khiển và giắc cảm biến góc nghiêng.

Các vị trí cần đo:

Kết quả đánh giá:

• Điện trở xấp xỉ 0 Ω: Dây dẫn liên tục, không bị đứt.
• Điện trở lớn hoặc không thông mạch: Sửa chữa hoặc thay dây điện.
• Nếu dây bị cọ xát, gãy ngầm, lỏng chân giắc hoặc chập mạch, phải xử lý triệt để trước khi kiểm tra lại.

Bước 7: Đo điện trở cảm biến góc nghiêng

Đo trực tiếp tại các chân của cảm biến:

Khi thay đổi góc nghiêng, điện trở giữa chân số 2 và chân số 3 phải thay đổi trong phạm vi quy định.

Kết quả:

• Đúng tiêu chuẩn: Quá trình kiểm tra cảm biến hoàn tất; kiểm tra lại giắc nối và vận hành thử.
• Không đúng tiêu chuẩn: Thay cảm biến góc nghiêng.

Cách xóa lỗi ERR-5217

Theo tài liệu, cần đưa cần điều khiển nghiêng về vị trí trung gian.

Sau khi sửa chữa:

1. Cắm lại toàn bộ giắc điện.
2. Kết nối giắc bình điện.
3. Đưa cần nghiêng về vị trí trung gian.
4. Bật khóa điện.
5. Kiểm tra mã ERR-5217 trên màn hình.
6. Vận hành thử chức năng nghiêng và tự động cân bằng ngang.

Nếu lỗi vẫn xuất hiện, cần đo lại điện áp đầu ra của cảm biến và kiểm tra bộ điều khiển van điện từ tỷ lệ.

Bảng chẩn đoán nhanh lỗi ERR-5217

Có nên tiếp tục sử dụng xe khi báo ERR-5217?

Khi mã ERR-5217 xuất hiện, chức năng tự động cân bằng ngang của khung nâng có thể không hoạt động. Người vận hành không nên tiếp tục sử dụng chức năng này khi chưa sửa chữa.

Nếu bắt buộc phải di chuyển xe đến khu vực sửa chữa, cần hạ càng, không mang tải và di chuyển ở tốc độ thấp. Không tự ý đấu tắt cảm biến hoặc chập các chân giắc để xóa lỗi.

Câu hỏi thường gặp

ERR-5217 có làm xe nâng ngừng hoạt động hoàn toàn không?

Tài liệu xác định chức năng tự động đưa khung nâng về vị trí nằm ngang sẽ không hoạt động. Mức độ ảnh hưởng đến các chức năng khác còn phụ thuộc vào tình trạng thực tế của xe.

Có thể xóa ERR-5217 bằng cách tắt rồi bật khóa điện không?

Việc tắt và bật khóa điện có thể làm mã tạm thời biến mất nếu giắc tiếp xúc chập chờn, nhưng không khắc phục được nguyên nhân. Cần kiểm tra cảm biến, giắc nối và dây dẫn.

Khi nào cần thay cảm biến góc nghiêng?

Thay cảm biến nếu điện trở đo giữa chân số 1 và chân số 3 không đạt 2 kΩ, hoặc điện trở giữa chân số 2 và chân số 3 không thay đổi trong phạm vi 0–2 kΩ.

Khi nào cần kiểm tra bộ điều khiển van điện từ tỷ lệ?

Cần kiểm tra bộ điều khiển khi vị trí cảm biến, giắc nối, dây dẫn và tín hiệu cảm biến đều đạt tiêu chuẩn nhưng mã ERR-5217 vẫn xuất hiện.

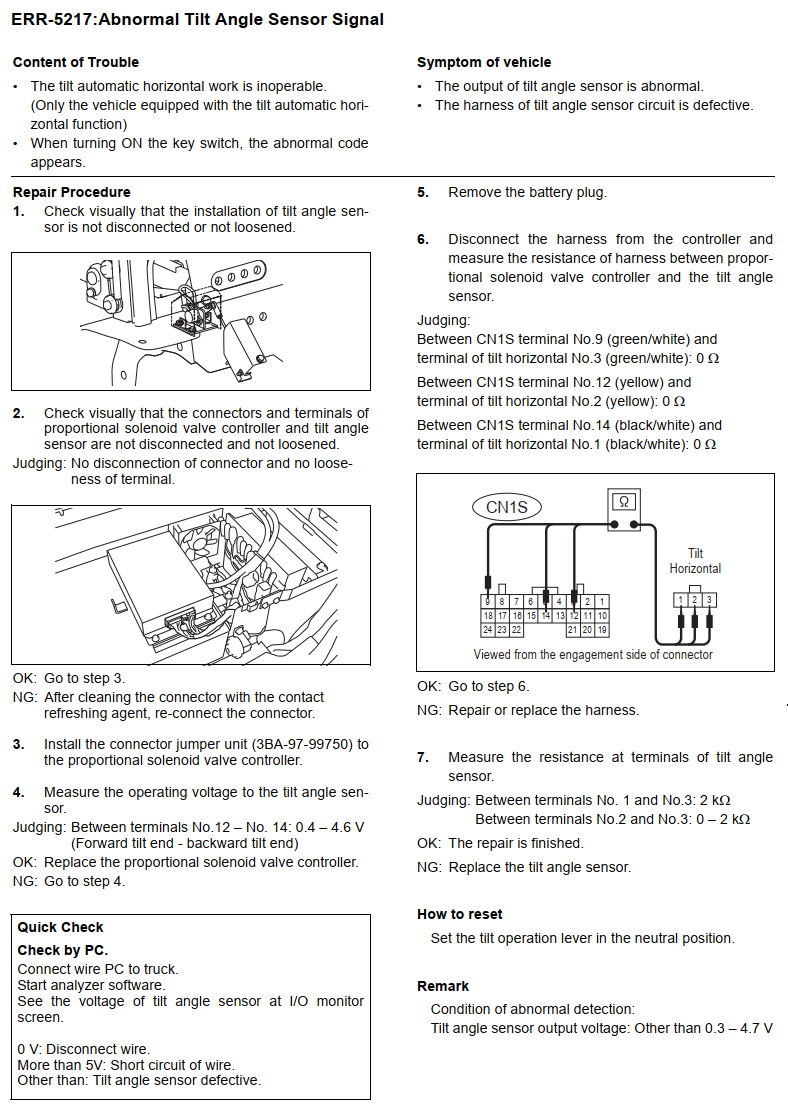

Tài liệu hãng Komatsu sửa lỗi ERR-5217

Kết luận

Lỗi ERR-5217 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi tín hiệu cảm biến góc nghiêng bất thường. Nguyên nhân thường nằm ở vị trí lắp cảm biến, giắc nối, dây dẫn, bản thân cảm biến hoặc bộ điều khiển van điện từ tỷ lệ.

Quy trình sửa chữa cần thực hiện theo thứ tự: kiểm tra vị trí cảm biến, vệ sinh giắc nối, đo điện áp tín hiệu, kiểm tra thông mạch dây và đo điện trở cảm biến. Không nên thay linh kiện khi chưa hoàn tất các phép đo cần thiết.
