Hướng dẫn sửa lỗi ERR-5218 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5218 xuất hiện khi hệ thống phát hiện hoạt động bất thường tại van điện từ tỷ lệ nâng hạ (Lift Proportional Solenoid Valve). Khi lỗi xảy ra, các chức năng thủy lực có thể ngừng hoạt động hoàn toàn. Mã lỗi thường xuất hiện ngay sau khi người vận hành tác động cần điều khiển nâng hạ.

Nội dung dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1,3 tấn Komatsu FB13-12
• Xe nâng điện 1,4 tấn Komatsu FB14-12
• Xe nâng điện 1,5 tấn Komatsu FB15-12
• Xe nâng điện 1,8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5218 Komatsu có ý nghĩa gì?

Tên đầy đủ của mã lỗi là:

ERR-5218: Abnormal Lift Proportional Solenoid Valve Operation

Có thể hiểu là:

Hoạt động bất thường của van điện từ tỷ lệ nâng hạ.

Theo tài liệu kỹ thuật, ERR-5218 được chia thành hai trường hợp chính:

• Trường hợp 2: Nguồn điện từ bình ắc quy không đến được van điện từ.
• Trường hợp 3: Mạch cấp nguồn cho van điện từ bị ngắn mạch.

Việc xác định đúng trường hợp rất quan trọng vì quy trình kiểm tra và bộ phận cần sửa chữa sẽ khác nhau.

Dấu hiệu xe nâng Komatsu mắc lỗi ERR-5218

Xe có thể xuất hiện những hiện tượng sau:

• Tất cả chức năng thủy lực không hoạt động.
• Xe không nâng hoặc không hạ được càng.
• Mã ERR-5218 xuất hiện khi tác động cần điều khiển.
• Mô-tơ bơm thủy lực chỉ quay trong chốc lát rồi dừng.
• Tắt và bật lại chìa khóa nhưng lỗi tiếp tục xuất hiện khi vận hành cần nâng hạ.

Nguyên nhân gây lỗi ERR-5218

Trường hợp 2: Không có nguồn điện cấp đến van điện từ

Các nguyên nhân có thể gồm:

• Rơ-le EMG trong bộ điều khiển van điện từ tỷ lệ bị hở mạch.
• Dây nguồn từ bình ắc quy đến bộ điều khiển bị đứt.
• Dây điện bị tiếp xúc kém, oxy hóa hoặc lỏng giắc cắm.
• Rơ-le chính CH Interlock bị hỏng.
• Cầu chì cấp nguồn bị đứt.
• Công tắc dừng khẩn cấp EMG có vấn đề.
• Điện áp bình ắc quy bị sụt mạnh khi tác động cần điều khiển.
• Mạch nguồn bị ngắt do công tắc EMG hoạt động không ổn định trong lúc vận hành.
• Bộ điều khiển van điện từ tỷ lệ bị hỏng.

Theo tài liệu, trường hợp sụt áp do lỗi bộ điều khiển chính hoặc công tắc EMG tiếp xúc chập chờn rất hiếm khi xảy ra.

Trường hợp 3: Mạch van điện từ bị ngắn mạch

Nguyên nhân có thể là:

• Cuộn dây van điện từ tỷ lệ bị chập.
• Dây dẫn giữa bộ điều khiển và van điện từ bị chạm chập.
• Mạch điều khiển van điện từ bên trong bộ điều khiển bị ngắn mạch.

Chuẩn bị trước khi kiểm tra

Lỗi ERR-5218 liên quan đến bình điện, cầu chì, dây nguồn, van điện từ và bộ điều khiển điện tử. Kỹ thuật viên nên chuẩn bị:

• Đồng hồ vạn năng có chức năng đo điện áp và điện trở.
• Sơ đồ chân giắc CN2S.
• Dụng cụ tháo giắc điện.
• Thiết bị nối kiểm tra chuyên dụng mã 3BA-97-99750 nếu có.
• Tài liệu kỹ thuật đúng với model và số khung của xe.

Trước khi tháo giắc hoặc đo điện trở, cần tắt chìa khóa và ngắt nguồn bình điện. Không đo điện trở khi mạch vẫn đang có điện.

Quy trình sửa lỗi ERR-5218 – Trường hợp 2

Bước 1: Kiểm tra nhanh cầu chì 10A

Kiểm tra cầu chì 10A trong hộp cầu chì vì nguồn điện của bộ điều khiển đi qua cầu chì này.

• Nếu cầu chì bị đứt, cần kiểm tra nguyên nhân chập mạch trước khi thay cầu chì mới.
• Nếu cầu chì còn tốt, đo điện áp tại vị trí cầu chì 10A.
• Nếu điện áp và dây cầu chì đều bình thường nhưng bộ điều khiển không nhận được nguồn, cần kiểm tra bo mạch hoặc card điều khiển.

Không nên thay cầu chì có dòng định mức lớn hơn 10A vì có thể làm hỏng dây điện và bộ điều khiển.

Bước 2: Kiểm tra bộ điều khiển van điện từ tỷ lệ

Lắp bộ nối kiểm tra chuyên dụng 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Nếu có một xe Komatsu cùng loại đang hoạt động bình thường, tài liệu cho phép đổi thử bộ điều khiển để hỗ trợ khoanh vùng nguyên nhân. Chỉ thực hiện khi chắc chắn hai bộ điều khiển tương thích.

Bước 3: Đo điện áp nguồn cấp cho bộ điều khiển

Đo điện áp giữa:

• Chân số 19
• Chân số 24

Giá trị tiêu chuẩn theo tài liệu:

Điện áp bình ắc quy: 30–54V

Kết quả đánh giá:

• Điện áp đạt 30–54V: Thay bộ điều khiển van điện từ tỷ lệ.
• Điện áp không đạt: Tiếp tục kiểm tra dây dẫn và các bộ phận trong mạch cấp nguồn.

Bước 4: Kiểm tra dây nguồn và thiết bị liên quan

Kiểm tra tình trạng đứt dây, rò điện hoặc tiếp xúc kém trên mạch từ bình ắc quy đến bộ điều khiển van điện từ tỷ lệ, bao gồm:

• Dây nguồn bình điện.
• Giắc cắm và các đầu nối.
• Rơ-le CH Interlock chính.
• Cầu chì.
• Công tắc EMG.
• Dây nối với bộ điều khiển van điện từ.

Nếu phát hiện bất thường, sửa dây dẫn, làm sạch đầu giắc hoặc thay bộ phận hư hỏng.

Quy trình sửa lỗi ERR-5218 – Trường hợp 3

Bước 1: Đo điện trở cuộn van điện từ nâng và hạ

Tắt chìa khóa, ngắt nguồn điện và tháo giắc van. Đo điện trở giữa chân số 1 và chân số 4 của từng van điện từ tỷ lệ nâng và hạ.

Giá trị tiêu chuẩn:

17–18Ω

Kết quả đánh giá:

• Điện trở đạt 17–18Ω: Chuyển sang kiểm tra dây dẫn.
• Điện trở không đạt: Thay van điện từ tỷ lệ nâng hạ.

Nếu điện trở bằng hoặc gần 0Ω, cuộn van có khả năng đã bị chập. Nếu đồng hồ báo hở mạch, cuộn dây van có thể đã bị đứt.

Bước 2: Kiểm tra dây van điện từ nâng

Tháo giắc khỏi bộ điều khiển, sau đó đo điện trở dây dẫn từ giắc CN2S đến van điện từ nâng số 1:

• Chân CN2S số 9, dây màu xanh lá/đen, đến chân số 4 của van điện từ nâng số 1: 0Ω.
• Chân CN2S số 7, dây màu xanh lá/đỏ, đến chân số 1 của van điện từ nâng số 1: 0Ω.

Kết quả:

• Điện trở đạt khoảng 0Ω: Chuyển sang bước tiếp theo.
• Điện trở không đạt: Sửa chữa hoặc thay dây dẫn.

Ngoài kiểm tra thông mạch, cần kiểm tra dây có bị chạm với khung xe hoặc chạm sang dây khác hay không.

Bước 3: Kiểm tra dây van điện từ hạ

Đo điện trở dây dẫn từ giắc CN2S đến van điện từ hạ số 1:

• Chân CN2S số 9, dây màu xanh lá/đen, đến chân số 4 của van điện từ hạ số 1: 0Ω.
• Chân CN2S số 8, dây màu xanh lá/đỏ, đến chân số 1 của van điện từ hạ số 1: 0Ω.

Kết quả:

• Điện trở đạt khoảng 0Ω: Thay bộ điều khiển van điện từ tỷ lệ.
• Điện trở không đạt: Sửa chữa hoặc thay dây điện.

Cách xóa lỗi ERR-5218

Theo tài liệu kỹ thuật, cách đặt lại mã lỗi là:

1. Đưa xe về trạng thái an toàn.
2. Thả cần điều khiển về vị trí trung gian.
3. Tắt chìa khóa điện.
4. Khắc phục nguyên nhân gây lỗi.
5. Bật lại chìa khóa và kiểm tra hoạt động nâng hạ.

Tắt chìa khóa chỉ giúp đặt lại trạng thái báo lỗi. Nếu nguyên nhân chưa được xử lý, ERR-5218 sẽ xuất hiện trở lại khi tác động cần điều khiển.

Lưu ý khi xuất hiện nhiều mã lỗi cùng lúc

Nếu màn hình đồng thời hiển thị các mã:

• ERR-5206 đến ERR-5210
• ERR-5211 đến ERR-5215
• ERR-5292
• ERR-5294

Cần kiểm tra và xử lý những mã này trước. Sau đó mới tiếp tục chẩn đoán ERR-5218. Với từng mã bất thường, nên đối chiếu đúng quy trình kiểm tra riêng trong tài liệu kỹ thuật.

Bảng tóm tắt thông số kiểm tra ERR-5218

Có nên tiếp tục vận hành khi xe báo ERR-5218?

Không nên tiếp tục sử dụng xe khi mã ERR-5218 xuất hiện. Hệ thống nâng hạ có thể không hoạt động hoặc dừng đột ngột. Việc cố vận hành còn có nguy cơ làm cầu chì tiếp tục đứt, cháy cuộn van, hỏng dây điện hoặc làm hư hỏng bộ điều khiển.

Nếu trên càng đang có hàng, cần cảnh báo khu vực xung quanh và không tự ý tháo ống thủy lực để hạ tải.

Câu hỏi thường gặp về lỗi ERR-5218

ERR-5218 có phải chắc chắn do hỏng van điện từ không?

Không. Nguyên nhân có thể đến từ cầu chì 10A, nguồn bình điện, dây dẫn, công tắc EMG, rơ-le CH Interlock, cuộn van hoặc bộ điều khiển van điện từ tỷ lệ.

Cuộn van điện từ ERR-5218 có điện trở bao nhiêu?

Theo tài liệu, điện trở tiêu chuẩn giữa chân số 1 và chân số 4 là 17–18Ω.

Điện áp cấp cho bộ điều khiển phải đạt bao nhiêu?

Điện áp đo giữa chân số 19 và chân số 24 phải nằm trong khoảng 30–54V.

Vì sao thay cầu chì 10A nhưng cầu chì tiếp tục bị đứt?

Mạch có thể đang bị chạm chập, cuộn van bị ngắn mạch hoặc dây điện bị cọ vào khung xe. Cần tìm nguyên nhân trước khi lắp cầu chì mới.

Chỉ cần tắt chìa khóa là xóa được lỗi không?

Tắt chìa khóa có thể đặt lại cảnh báo, nhưng không sửa được nguyên nhân. Nếu mạch điện vẫn bất thường, ERR-5218 sẽ xuất hiện lại.

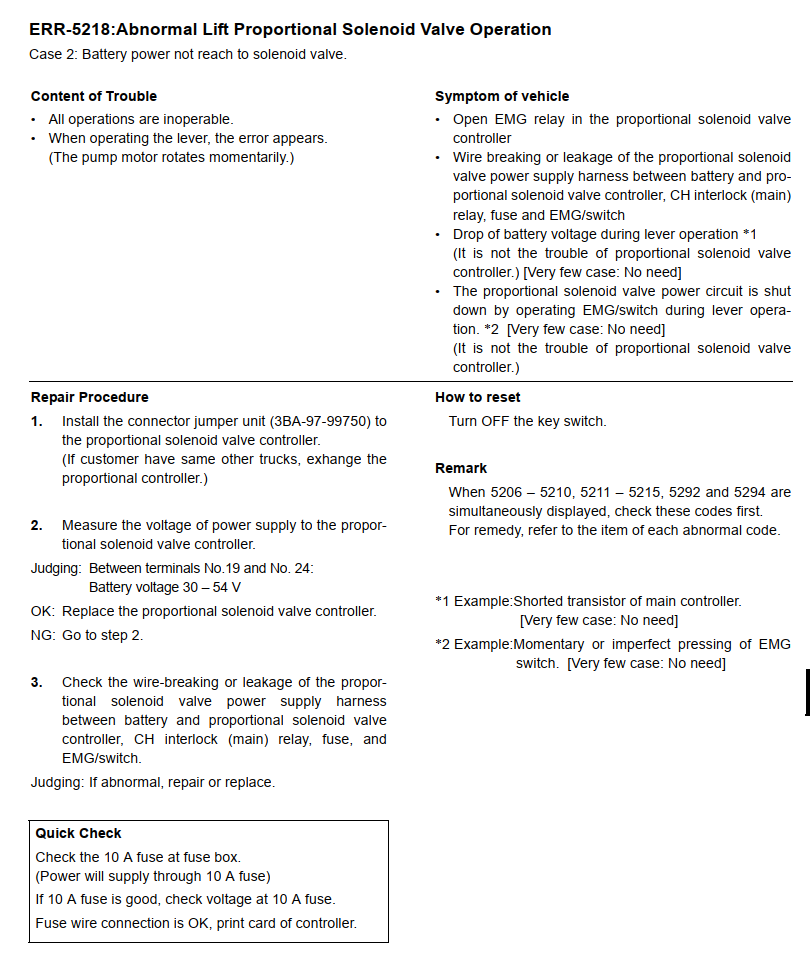

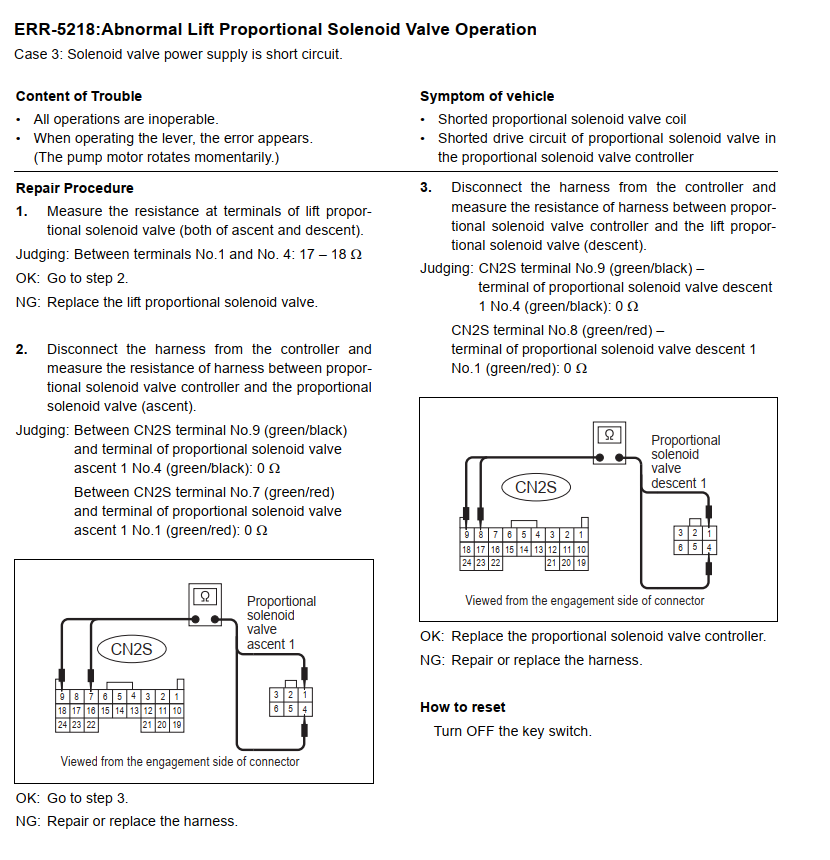

Tài liệu hãng Komatsu sửa lỗi ERR-5218

Kết luận

Lỗi ERR-5218 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến van điện từ tỷ lệ nâng hạ, mạch cấp nguồn hoặc bộ điều khiển van. Quy trình kiểm tra nên bắt đầu từ cầu chì 10A, điện áp nguồn 30–54V, điện trở cuộn van 17–18Ω rồi kiểm tra thông mạch dây dẫn tại giắc CN2S.

Do quá trình sửa chữa liên quan đến điện áp bình, bộ điều khiển và hệ thống thủy lực, người không có chuyên môn không nên tự đấu tắt rơ-le, thay cầu chì lớn hơn tiêu chuẩn hoặc cấp điện trực tiếp vào van điện từ.
