Lỗi ERR-5219 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR-5219 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5219 trên xe nâng điện Komatsu cho biết hệ thống phát hiện hoạt động bất thường của van điện từ tỷ lệ điều khiển nghiêng (Abnormal Tilt Proportional Solenoid Valve Operation).

Khi lỗi xuất hiện, chức năng nghiêng khung nâng có thể không hoạt động. Trong một số trường hợp, toàn bộ thao tác thủy lực bị vô hiệu hóa và motor bơm chỉ quay trong thời gian ngắn khi người vận hành kéo cần điều khiển.

Nội dung dưới đây áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1,3 tấn Komatsu FB13-12
Xe nâng điện 1,4 tấn Komatsu FB14-12
Xe nâng điện 1,5 tấn Komatsu FB15-12
Xe nâng điện 1,8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5219 xe nâng Komatsu là gì?

Tên đầy đủ của mã lỗi là:

ERR-5219: Abnormal Tilt Proportional Solenoid Valve Operation

Có thể hiểu là:

Hoạt động bất thường của van điện từ tỷ lệ điều khiển chức năng nghiêng khung nâng.

Bộ điều khiển phát hiện dòng điện hoặc mạch điện của van nghiêng không nằm trong phạm vi cho phép. Nguyên nhân có thể nằm ở cuộn van, dây điện, nguồn cấp hoặc bộ điều khiển van điện từ tỷ lệ.

Hiện tượng khi xe báo lỗi ERR-5219

Xe có thể xuất hiện một hoặc nhiều hiện tượng sau:

Chức năng nghiêng khung nâng không hoạt động.
Toàn bộ chức năng thủy lực có thể không hoạt động.
Mã ERR-5219 xuất hiện khi kéo cần điều khiển.
Motor bơm thủy lực chỉ quay trong thời gian ngắn.
Các chức năng nâng hạ bị bộ điều khiển vô hiệu hóa để bảo vệ hệ thống.

Nguyên nhân gây ra lỗi ERR-5219

Theo tài liệu kỹ thuật, lỗi ERR-5219 có thể xuất phát từ các nguyên nhân sau:

Cuộn van điện từ tỷ lệ nghiêng bị đứt.
Cuộn van điện từ tỷ lệ nghiêng bị chập.
Giắc điện tiếp xúc kém hoặc bị lỏng.
Dây dẫn giữa van điện từ tỷ lệ và bộ điều khiển bị đứt hoặc rò điện.
Mạch điều khiển van trong bộ điều khiển bị hở.
Mạch điều khiển van trong bộ điều khiển bị chập.
Rơ-le EMG trong bộ điều khiển van điện từ tỷ lệ bị hở.
Dây nguồn từ bình điện đến bộ điều khiển bị đứt hoặc rò điện.
Cầu chì 10 A bị đứt hoặc tiếp xúc không tốt.
Rơ-le khóa liên động CH hoặc công tắc EMG có vấn đề.
Điện áp bình điện bị sụt khi vận hành cần điều khiển.

Trường hợp sụt điện áp do transistor của bộ điều khiển chính bị chập hoặc thao tác công tắc EMG không hoàn toàn rất hiếm gặp.

Dụng cụ cần chuẩn bị

Trước khi kiểm tra, cần chuẩn bị:

Đồng hồ vạn năng có thang đo điện trở và điện áp DC.
Dụng cụ tháo giắc điện.
Sơ đồ chân giắc CN2S.
Bộ dây nối kiểm tra chuyên dụng mã 3BA-97-99750, nếu thực hiện kiểm tra nguồn bộ điều khiển.
Phần mềm phân tích dành cho xe nâng Komatsu, nếu có.

Việc đo điện trên xe nâng cần được thực hiện bởi kỹ thuật viên có chuyên môn. Phải hạ càng xuống nền, kéo phanh tay, tắt khóa điện và ngắt giắc bình điện trước khi đo điện trở hoặc tháo giắc bộ điều khiển.

Quy trình kiểm tra và sửa lỗi ERR-5219

Bước 1: Kiểm tra điện trở cuộn van điện từ tỷ lệ nghiêng

Tắt khóa điện và đo điện trở giữa chân số 2 và chân số 5 của van điện từ tỷ lệ nghiêng. Phép đo này kiểm tra cả hai chiều nghiêng về trước và nghiêng về sau.

Giá trị tiêu chuẩn: 17–18 Ω

Kết quả xử lý:

Nếu điện trở nằm trong khoảng 17–18 Ω, tiếp tục kiểm tra dây điện.
Nếu giá trị không đạt tiêu chuẩn, thay van điện từ tỷ lệ nghiêng.

Cuộn van bị đứt có thể cho giá trị điện trở vô cùng hoặc không hiển thị. Cuộn van bị chập thường có điện trở thấp bất thường.

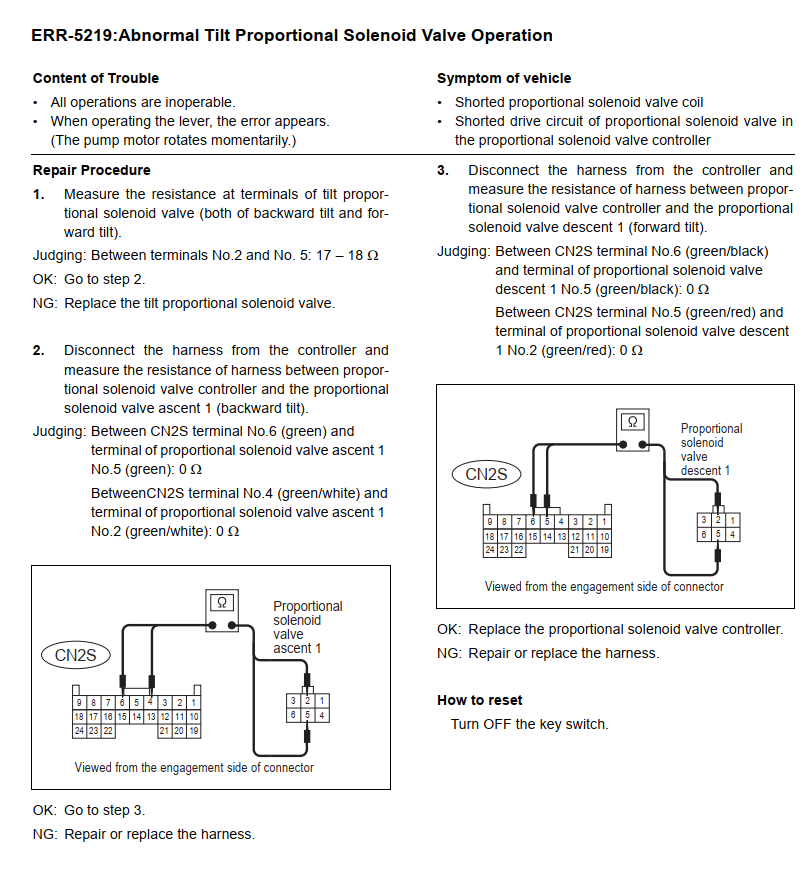

Bước 2: Kiểm tra dây điều khiển chiều nghiêng về sau

Tháo giắc dây điện khỏi bộ điều khiển, sau đó đo điện trở dây dẫn giữa bộ điều khiển van điện từ tỷ lệ và van ascent 1, tương ứng với chiều nghiêng về sau.

Các điểm cần đo:

Chân số 6 của giắc CN2S, dây màu xanh lá, đến chân số 5 của van ascent 1, dây xanh lá.
Chân số 4 của giắc CN2S, dây xanh lá sọc trắng, đến chân số 2 của van ascent 1, dây xanh lá sọc trắng.

Giá trị tiêu chuẩn: 0 Ω

Kết quả xử lý:

Nếu cả hai đường dây có tính liên tục tốt, tiếp tục sang bước 3.
Nếu điện trở không đạt hoặc mạch bị hở, sửa chữa hay thay dây điện.

Trong thực tế, giá trị đo có thể cao hơn 0 Ω một lượng rất nhỏ do điện trở của que đo và dây dẫn. Điều quan trọng là mạch phải thông và không có điện trở cao bất thường.

Bước 3: Kiểm tra dây điều khiển chiều nghiêng về trước

Tiếp tục đo điện trở giữa bộ điều khiển van điện từ tỷ lệ và van descent 1, tương ứng với chiều nghiêng về trước.

Các điểm cần đo:

Chân số 6 của giắc CN2S, dây xanh lá sọc đen, đến chân số 5 của van descent 1, dây xanh lá sọc đen.
Chân số 5 của giắc CN2S, dây xanh lá sọc đỏ, đến chân số 2 của van descent 1, dây xanh lá sọc đỏ.

Ở một phiên bản dây dẫn khác trong tài liệu, đường thứ hai có thể sử dụng dây xanh lá sọc đen. Vì vậy, kỹ thuật viên cần đối chiếu màu dây và sơ đồ thực tế trên xe trước khi đo.

Giá trị tiêu chuẩn: 0 Ω

Kết quả xử lý:

Nếu dây dẫn không đạt yêu cầu, sửa chữa hoặc thay dây điện.
Nếu dây dẫn bình thường nhưng lỗi vẫn xuất hiện, thay bộ điều khiển van điện từ tỷ lệ.

Bước 4: Kiểm tra cầu chì 10 A

Kiểm tra cầu chì 10 A trong hộp cầu chì. Nguồn của bộ điều khiển van điện từ tỷ lệ được cấp qua cầu chì này.

Cần kiểm tra:

Cầu chì có bị đứt hay không.
Chân cầu chì có bị oxy hóa hoặc tiếp xúc kém không.
Có điện áp tại hai đầu cầu chì hay không.
Dây nguồn phía trước và phía sau cầu chì có bị lỏng, đứt hoặc rò điện không.

Nếu cầu chì còn tốt nhưng không có điện áp, tiếp tục kiểm tra đường dây nguồn, rơ-le khóa liên động CH, công tắc EMG và các giắc liên quan.

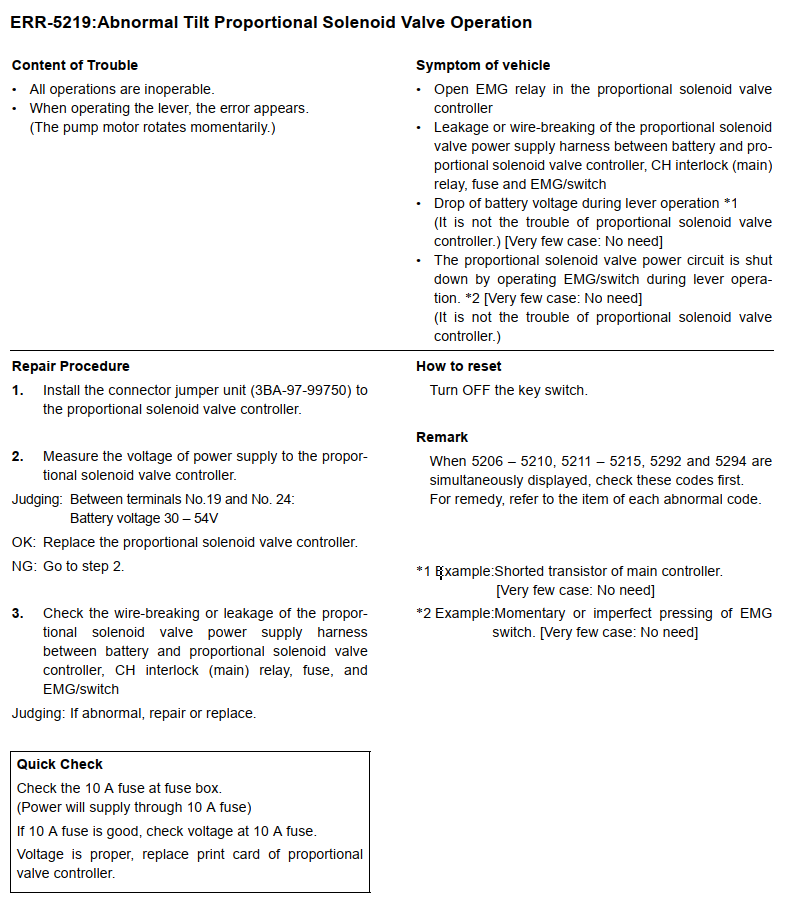

Bước 5: Kiểm tra điện áp nguồn bộ điều khiển

Lắp bộ giắc nối kiểm tra 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ, sau đó đo điện áp nguồn giữa chân số 19 và chân số 24.

Giá trị tiêu chuẩn: 30–54 V, tương ứng điện áp bình điện của xe.

Kết quả xử lý:

Nếu điện áp đạt tiêu chuẩn nhưng lỗi vẫn còn, thay bộ điều khiển van điện từ tỷ lệ.
Nếu điện áp không đạt, kiểm tra đường dây cấp nguồn giữa bình điện và bộ điều khiển.

Đặc biệt cần kiểm tra:

Cầu chì 10 A.
Rơ-le khóa liên động chính CH.
Công tắc EMG.
Dây nguồn và các đầu giắc.
Hiện tượng sụt điện áp khi kéo cần điều khiển.

Nếu điện áp cấp đúng, tài liệu yêu cầu thay bo mạch in của bộ điều khiển van điện từ tỷ lệ hoặc thay cụm bộ điều khiển theo điều kiện sửa chữa thực tế.

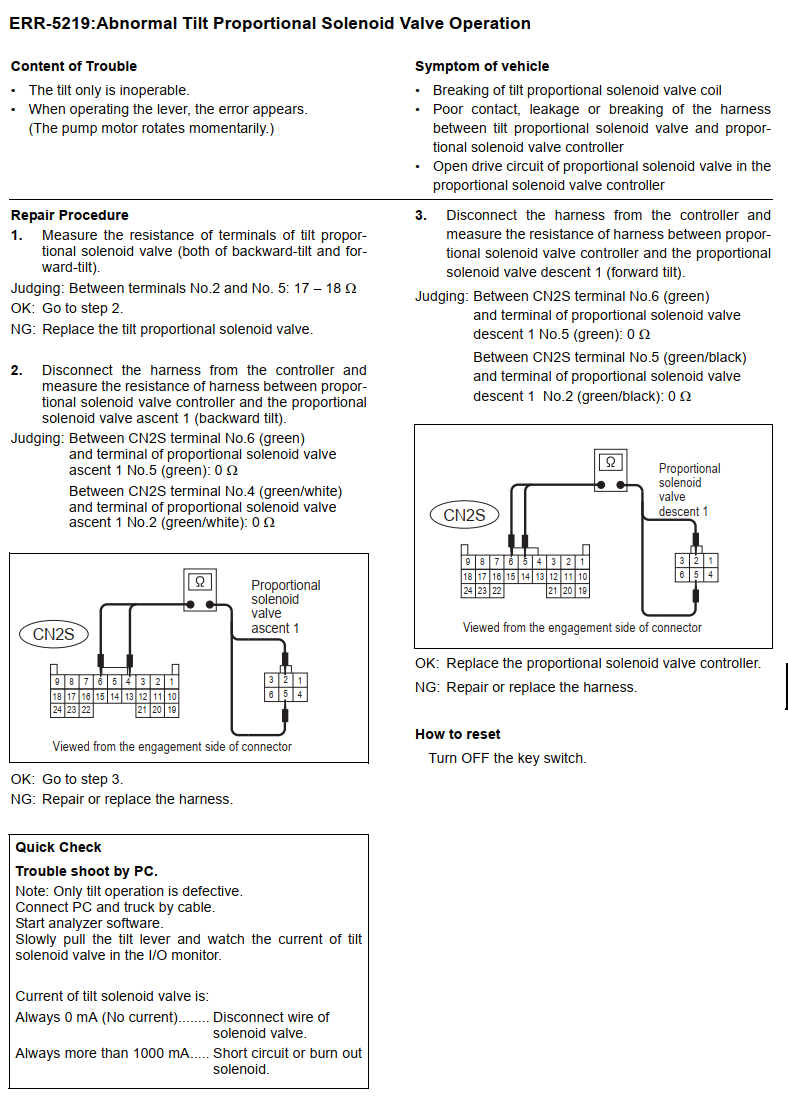

Bước 6: Kiểm tra nhanh bằng phần mềm phân tích

Nếu có máy tính và phần mềm chẩn đoán Komatsu, kết nối máy tính với xe bằng cáp, sau đó khởi động phần mềm phân tích.

Kéo từ từ cần điều khiển nghiêng và theo dõi dòng điện của van điện từ nghiêng trên màn hình I/O Monitor.

Kết quả tham khảo:

Dòng điện luôn bằng 0 mA: kiểm tra dây điện hoặc giắc van có bị ngắt.
Dòng điện luôn lớn hơn 1.000 mA: kiểm tra chập mạch hoặc cuộn van bị cháy, chập.

Lưu ý: Tài liệu cho biết phép kiểm tra bằng máy tính phù hợp khi chỉ riêng chức năng nghiêng bị lỗi.

Cách xóa lỗi ERR-5219

Sau khi hoàn tất sửa chữa:

Tắt khóa điện.
Chờ hệ thống ngắt hoàn toàn.
Kiểm tra và lắp chắc chắn các giắc điện.
Bật lại khóa điện.
Vận hành thử chức năng nghiêng về trước và nghiêng về sau.

Mã lỗi được đặt lại bằng cách tắt khóa điện. Nếu nguyên nhân chưa được khắc phục, ERR-5219 sẽ xuất hiện trở lại khi vận hành cần điều khiển.

Lưu ý khi nhiều mã lỗi xuất hiện cùng lúc

Nếu ERR-5219 xuất hiện đồng thời với các mã sau:

5206–5210
5211–5215
5292
5294

Cần ưu tiên kiểm tra và xử lý các mã trên trước. Sau đó mới tiếp tục chẩn đoán ERR-5219 theo trình tự của tài liệu.

Việc nhiều mã lỗi xuất hiện đồng thời thường liên quan đến nguồn điện, cầu chì, rơ-le, công tắc EMG hoặc mạch cấp nguồn chung, thay vì nhiều van điện từ cùng hư hỏng một lúc.

Bảng chẩn đoán nhanh lỗi ERR-5219

Hạng mục kiểm tra	Giá trị tiêu chuẩn	Hướng xử lý khi không đạt
Điện trở cuộn van nghiêng	17–18 Ω	Thay van điện từ tỷ lệ nghiêng
Dây điều khiển van ascent 1	0 Ω	Sửa hoặc thay dây điện
Dây điều khiển van descent 1	0 Ω	Sửa hoặc thay dây điện
Cầu chì nguồn	10 A, còn tốt	Thay cầu chì và kiểm tra chập mạch
Điện áp chân 19–24	30–54 V	Kiểm tra nguồn, rơ-le, EMG và dây dẫn
Dòng van luôn 0 mA	Bất thường	Kiểm tra dây hoặc giắc van bị ngắt
Dòng van trên 1.000 mA	Bất thường	Kiểm tra chập mạch hoặc cuộn van cháy
Nguồn và dây dẫn đều tốt	—	Kiểm tra hoặc thay bộ điều khiển van

Có nên tiếp tục sử dụng xe khi báo ERR-5219?

Không nên tiếp tục vận hành xe để nâng hạ hàng khi chức năng nghiêng không hoạt động bình thường. Việc cố gắng thao tác có thể làm nóng cuộn van, hỏng bộ điều khiển hoặc khiến tải mất ổn định.

Hãy hạ càng xuống nền, tắt xe và kiểm tra hệ thống trước khi đưa xe trở lại làm việc.

Câu hỏi thường gặp về lỗi ERR-5219

ERR-5219 có phải chắc chắn do van điện từ nghiêng bị hỏng không?

Không. Lỗi có thể do cuộn van, dây dẫn, giắc điện, cầu chì 10 A, nguồn cấp, rơ-le, công tắc EMG hoặc bộ điều khiển van điện từ tỷ lệ.

Điện trở cuộn van nghiêng bao nhiêu là đúng?

Theo tài liệu kỹ thuật, điện trở giữa chân số 2 và số 5 của van phải nằm trong khoảng 17–18 Ω.

Điện áp cấp cho bộ điều khiển van là bao nhiêu?

Điện áp đo giữa chân số 19 và số 24 phải bằng điện áp bình điện, trong phạm vi 30–54 V.

Tắt khóa điện có xóa được lỗi không?

Tắt khóa điện là thao tác đặt lại mã lỗi. Tuy nhiên, nếu nguyên nhân hư hỏng vẫn còn, ERR-5219 sẽ xuất hiện trở lại.

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-5219

Kết luận

Lỗi ERR-5219 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến hoạt động bất thường của van điện từ tỷ lệ điều khiển nghiêng.

Quy trình xử lý nên bắt đầu từ kiểm tra điện trở cuộn van 17–18 Ω, kiểm tra tính liên tục của dây dẫn, cầu chì 10 A và điện áp nguồn 30–54 V. Chỉ nên thay bộ điều khiển sau khi đã xác nhận van, dây điện và nguồn cấp đều bình thường.
