Hướng dẫn sửa lỗi ERR-5220 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5220 trên xe nâng điện Komatsu được mô tả trong tài liệu kỹ thuật là:

ERR-5220: Abnormal ATT1 Proportional Solenoid Valve Operation

Có thể hiểu là: Hoạt động bất thường của van điện từ tỷ lệ ATT1.

Mã lỗi này liên quan đến cuộn van điện từ tỷ lệ ATT1, dây điện kết nối, nguồn cấp hoặc bộ điều khiển van điện từ tỷ lệ. Khi lỗi xuất hiện, chức năng ATT1 hoặc toàn bộ thao tác thủy lực có thể không hoạt động.

Nội dung hướng dẫn dưới đây áp dụng cho:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1,3 tấn Komatsu FB13-12.
• Xe nâng điện 1,4 tấn Komatsu FB14-12.
• Xe nâng điện 1,5 tấn Komatsu FB15-12.
• Xe nâng điện 1,8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Dấu hiệu xe nâng Komatsu bị lỗi ERR-5220

Tùy dạng hư hỏng, xe có thể xuất hiện một trong các hiện tượng sau:

• Chỉ riêng chức năng ATT1 không hoạt động.
• Tất cả các thao tác thủy lực không hoạt động.
• Khi người vận hành tác động cần điều khiển, mã ERR-5220 xuất hiện.
• Mô-tơ bơm thủy lực chỉ quay trong chốc lát rồi dừng.
• Dòng điện qua van điện từ ATT1 luôn bằng 0 mA.
• Dòng qua van ATT1 luôn lớn hơn 1.000 mA.

Nguyên nhân gây lỗi ERR-5220

Theo tài liệu kỹ thuật Komatsu, lỗi ERR-5220 có thể xuất phát từ các nguyên nhân sau:

1. Cuộn van điện từ tỷ lệ ATT1 bị đứt

Cuộn dây bên trong van điện từ bị đứt khiến bộ điều khiển không thể cấp dòng điều khiển cho van.

2. Cuộn van điện từ tỷ lệ ATT1 bị chập

Cuộn van bị chập hoặc cháy có thể làm dòng điện tăng cao bất thường và khiến bộ điều khiển ngắt hoạt động để bảo vệ hệ thống.

3. Dây điện hoặc giắc cắm bị hư hỏng

Dây dẫn giữa van điện từ ATT1 và bộ điều khiển có thể bị:

• Đứt mạch.
• Rò điện.
• Chập mạch.
• Tiếp xúc kém tại giắc cắm.
• Chân giắc bị lỏng, oxy hóa hoặc cháy.

4. Bộ điều khiển van điện từ tỷ lệ bị hỏng

Mạch điều khiển đầu ra van ATT1 bên trong bộ điều khiển có thể bị đứt hoặc chập, khiến van không được điều khiển đúng.

5. Mất nguồn cấp cho bộ điều khiển

Các vị trí cần kiểm tra gồm:

• Bình điện.
• Dây cấp nguồn.
• Cầu chì 10 A.
• Rơ-le CH interlock chính.
• Rơ-le EMG.
• Công tắc EMG.
• Bộ điều khiển van điện từ tỷ lệ.

6. Điện áp bình điện bị sụt khi vận hành

Điện áp bình có thể giảm mạnh khi người vận hành tác động cần điều khiển. Trường hợp này rất hiếm và không nhất thiết do bộ điều khiển van điện từ bị hỏng.

7. Công tắc EMG bị tác động

Việc nhấn công tắc EMG trong lúc vận hành cần điều khiển có thể làm mạch nguồn van điện từ tỷ lệ bị ngắt. Đây cũng là trường hợp hiếm gặp.

Quy trình kiểm tra và sửa lỗi ERR-5220

Trước khi kiểm tra, cần đỗ xe trên mặt phẳng, hạ càng xuống đất, kéo phanh tay, tắt khóa điện và ngắt giắc bình điện. Chỉ người có chuyên môn về xe nâng điện mới nên thực hiện các phép đo điện trở, điện áp và kiểm tra bộ điều khiển.

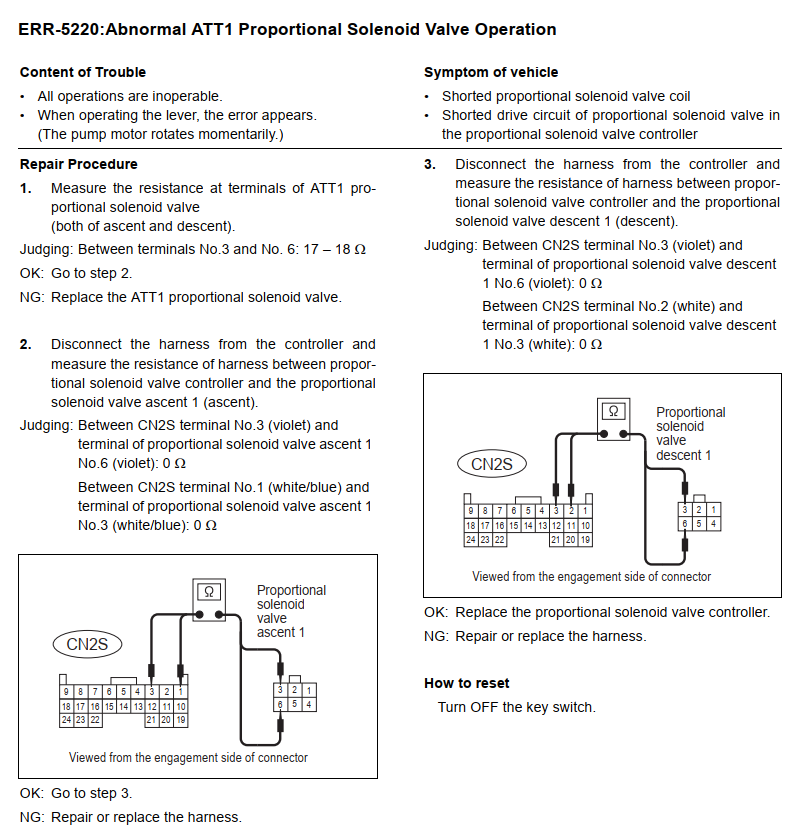

Bước 1: Đo điện trở cuộn van điện từ tỷ lệ ATT1

Sử dụng đồng hồ vạn năng và đo điện trở giữa chân số 3 và chân số 6 của van điện từ ATT1.

Giá trị tiêu chuẩn: 17–18 Ω.

Kết quả xử lý:

• Nếu điện trở nằm trong khoảng 17–18 Ω: chuyển sang kiểm tra dây điện.
• Nếu điện trở không đúng tiêu chuẩn, bằng vô cực hoặc quá thấp: thay van điện từ tỷ lệ ATT1.

Phép đo này phải được thực hiện đối với cả mạch điều khiển nâng và hạ của ATT1 theo cấu hình trên xe.

Bước 2: Kiểm tra dây điện mạch ATT1 khi nâng

Ngắt giắc dây khỏi bộ điều khiển, sau đó đo thông mạch giữa giắc CN2S và giắc van điện từ tỷ lệ ATT1.

Các giá trị theo tài liệu:

• Từ chân số 3 của giắc CN2S, dây màu tím, đến chân số 6 của van ATT1, dây màu tím: 0 Ω.
• Từ chân số 1 của giắc CN2S, dây màu trắng/xanh dương, đến chân số 3 của van ATT1, dây màu trắng/xanh dương: 0 Ω.

Kết quả xử lý:

• Nếu điện trở xấp xỉ 0 Ω: dây dẫn thông mạch, tiếp tục bước 3.
• Nếu không đạt 0 Ω: sửa chữa hoặc thay dây điện, chân giắc và giắc kết nối.

Cần đồng thời kiểm tra dây có chạm vào khung xe hoặc chập với dây khác hay không.

Bước 3: Kiểm tra dây điện mạch ATT1 khi hạ

Ngắt giắc khỏi bộ điều khiển và đo điện trở của dây dẫn giữa bộ điều khiển với van điện từ tỷ lệ ATT1 ở chiều hạ.

Các giá trị tiêu chuẩn:

• Từ chân số 3 của giắc CN2S, dây màu tím, đến chân số 6 của van ATT1 chiều hạ, dây màu tím: 0 Ω.
• Từ chân số 2 của giắc CN2S, dây màu trắng, đến chân số 3 của van ATT1 chiều hạ, dây màu trắng: 0 Ω.

Kết quả xử lý:

• Nếu dây dẫn không đạt yêu cầu: sửa chữa hoặc thay thế dây điện.
• Nếu cuộn van và toàn bộ dây dẫn đều bình thường nhưng ERR-5220 vẫn xuất hiện: kiểm tra và thay bộ điều khiển van điện từ tỷ lệ theo quy trình kỹ thuật của hãng.

Kiểm tra khi tất cả thao tác thủy lực đều không hoạt động

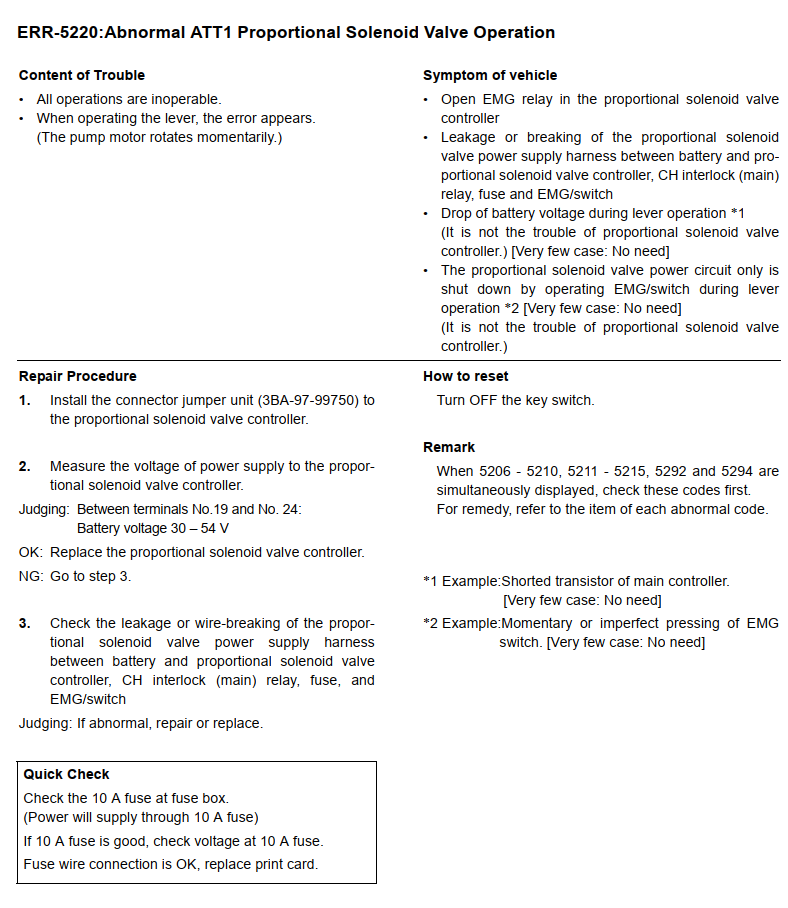

Nếu xe báo ERR-5220 và tất cả các thao tác thủy lực đều mất, cần kiểm tra thêm mạch nguồn của bộ điều khiển.

Bước 1: Lắp giắc nối kiểm tra

Lắp bộ giắc nối kiểm tra có mã dụng cụ:

3BA-97-99750

vào bộ điều khiển van điện từ tỷ lệ.

Bước 2: Đo điện áp nguồn cấp

Đo điện áp giữa chân số 19 và chân số 24 của bộ điều khiển.

Giá trị tiêu chuẩn: bằng điện áp bình điện, trong khoảng 30–54 V.

Kết quả xử lý:

• Nếu điện áp đạt tiêu chuẩn nhưng lỗi vẫn còn: kiểm tra và thay bộ điều khiển van điện từ tỷ lệ.
• Nếu điện áp không đạt tiêu chuẩn: tiếp tục kiểm tra mạch cấp nguồn.

Bước 3: Kiểm tra mạch nguồn van điện từ

Kiểm tra hiện tượng rò điện hoặc đứt dây trên mạch nguồn giữa:

• Bình điện.
• Bộ điều khiển van điện từ tỷ lệ.
• Rơ-le CH interlock chính.
• Cầu chì.
• Công tắc EMG.
• Rơ-le EMG.

Nếu phát hiện bất thường, cần sửa chữa hoặc thay thế bộ phận hư hỏng.

Kiểm tra nhanh cầu chì 10 A

Kiểm tra cầu chì 10 A trong hộp cầu chì vì nguồn của bộ điều khiển van điện từ tỷ lệ được cấp qua cầu chì này.

• Nếu cầu chì 10 A bị đứt: tìm nguyên nhân chập mạch trước khi thay cầu chì mới.
• Nếu cầu chì còn tốt: đo điện áp tại cầu chì.
• Nếu cầu chì và dây kết nối đều tốt nhưng bộ điều khiển vẫn không có nguồn ra: kiểm tra hoặc thay bo mạch điều khiển theo đúng tài liệu sửa chữa.

Không được thay cầu chì có dòng định mức lớn hơn 10 A vì có thể làm cháy dây điện hoặc hỏng bộ điều khiển.

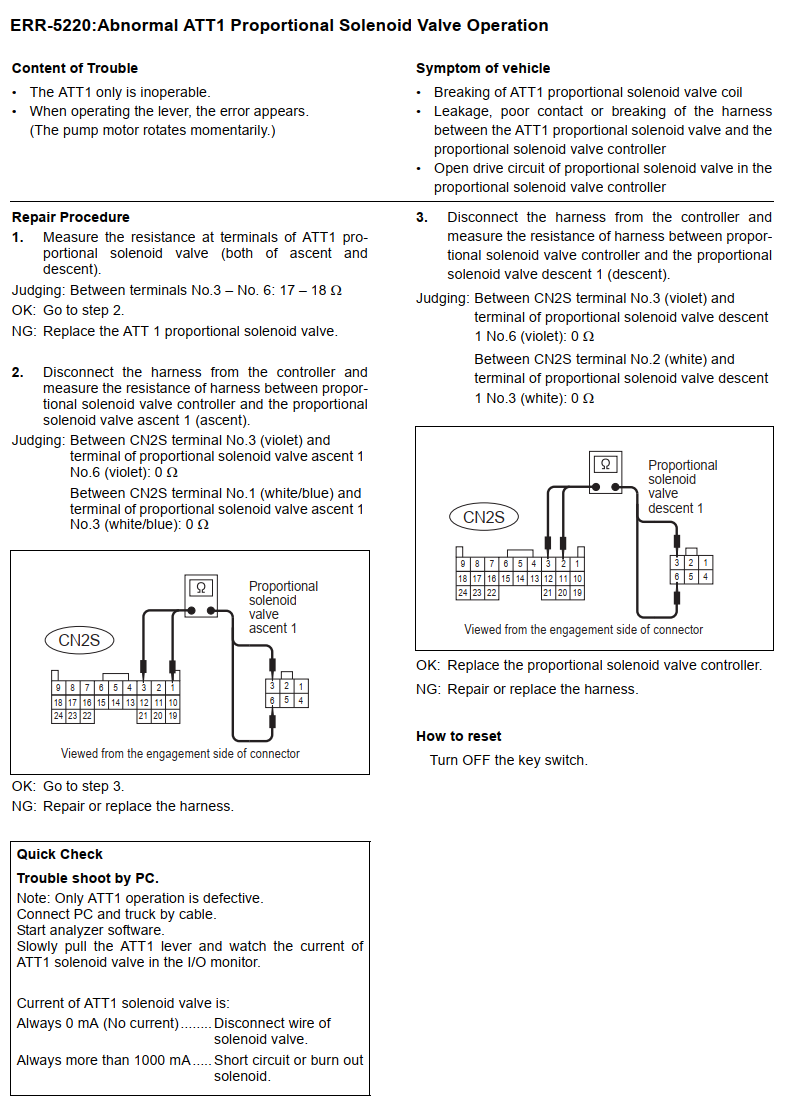

Chẩn đoán nhanh ERR-5220 bằng máy tính

Theo tài liệu, có thể sử dụng phần mềm chẩn đoán để theo dõi dòng điện của van ATT1:

1. Kết nối máy tính với xe bằng cáp chuyên dụng.
2. Khởi động phần mềm chẩn đoán.
3. Kéo từ từ cần điều khiển ATT1.
4. Theo dõi dòng điện của van ATT1 trên màn hình I/O Monitor.

Cách đánh giá:

• Dòng luôn bằng 0 mA: có khả năng dây điện hoặc cuộn van bị đứt.
• Dòng luôn lớn hơn 1.000 mA: có khả năng mạch bị chập hoặc cuộn van điện từ bị cháy.

Kết quả trên máy chẩn đoán chỉ giúp khoanh vùng sự cố. Kỹ thuật viên vẫn cần đo trực tiếp điện trở cuộn van, dây dẫn và nguồn cấp trước khi quyết định thay phụ tùng.

Lưu ý khi nhiều mã lỗi xuất hiện cùng lúc

Nếu các mã 5206–5210, 5211–5215, 5292 và 5294 xuất hiện đồng thời với ERR-5220, cần kiểm tra và xử lý các mã này trước.

Việc nhiều mã cùng xuất hiện có thể liên quan đến nguồn cấp, rơ-le, cầu chì hoặc mạch điều khiển chung, thay vì chỉ hỏng riêng van điện từ ATT1.

Cách xóa lỗi ERR-5220

Sau khi đã sửa chữa nguyên nhân gây lỗi:

1. Đưa các cần điều khiển về vị trí trung gian.
2. Tắt khóa điện.
3. Chờ hệ thống ngắt hoàn toàn.
4. Bật lại khóa điện.
5. Vận hành thử chức năng ATT1 và các thao tác thủy lực.
6. Kiểm tra xem mã ERR-5220 có xuất hiện lại hay không.

Theo tài liệu, thao tác đặt lại lỗi là tắt khóa điện. Tuy nhiên, nếu nguyên nhân chưa được khắc phục, mã lỗi sẽ xuất hiện trở lại khi vận hành cần điều khiển.

Bảng tóm tắt kiểm tra lỗi ERR-5220

Những sai lầm cần tránh khi sửa ERR-5220

• Thay bộ điều khiển ngay khi chưa đo cuộn van và dây điện.
• Chỉ kiểm tra cuộn van mà bỏ qua chân giắc bị lỏng hoặc oxy hóa.
• Đo điện trở khi mạch vẫn đang có điện.
• Dùng cầu chì lớn hơn 10 A.
• Câu nối trực tiếp nguồn bình vào đầu ra bộ điều khiển.
• Xóa lỗi bằng cách tắt khóa nhưng không sửa nguyên nhân thực tế.
• Không kiểm tra tình trạng sụt áp của bình điện khi vận hành thủy lực.

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-5220

Kết luận

Lỗi ERR-5220 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến hoạt động bất thường của van điện từ tỷ lệ ATT1.

Quy trình kiểm tra nên được thực hiện theo thứ tự: đo cuộn van ATT1, kiểm tra dây điện chiều nâng và hạ, kiểm tra cầu chì 10 A, đo nguồn 30–54 V, kiểm tra rơ-le và công tắc EMG, sau đó mới kết luận về bộ điều khiển.

Chẩn đoán đúng theo trình tự sẽ giúp tránh thay nhầm van điện từ hoặc bộ điều khiển có chi phí cao, đồng thời rút ngắn thời gian xe phải dừng hoạt động.
