Cách sửa lỗi ERR-5221 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5221 xe nâng điện Komatsu là gì?

Lỗi ERR-5221 – Abnormal ATT2 Proportional Solenoid Valve Operation là lỗi hoạt động bất thường của van điện từ tỷ lệ ATT2.

Mã lỗi này có thể xuất hiện khi cuộn dây van ATT2 bị đứt hoặc chập, dây điện bị hở mạch, tiếp xúc kém, nguồn cấp không ổn định hoặc mạch điều khiển van điện từ tỷ lệ gặp sự cố.

Lỗi ERR-5221 áp dụng cho các dòng xe nâng điện:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Biểu hiện khi xe báo lỗi ERR-5221

Theo tài liệu kỹ thuật, xe có thể xuất hiện một trong những hiện tượng sau:

Chỉ chức năng ATT2 không hoạt động.
Hoặc toàn bộ chức năng thủy lực không hoạt động.
Mã ERR-5221 xuất hiện khi người vận hành tác động cần điều khiển.
Mô tơ bơm thủy lực có thể chỉ quay trong thời gian rất ngắn rồi dừng.
Các chức năng nâng, hạ hoặc bộ công tác phụ không hoạt động bình thường.

Khi mã lỗi xuất hiện, không nên tiếp tục vận hành hoặc nâng hàng cho đến khi hệ thống được kiểm tra.

Nguyên nhân gây lỗi ERR-5221

Các nguyên nhân được chỉ ra trong tài liệu gồm:

Cuộn dây van điện từ tỷ lệ ATT2 bị đứt.
Cuộn dây van ATT2 bị chập hoặc cháy.
Dây điện giữa van ATT2 và bộ điều khiển bị đứt.
Dây dẫn bị rò điện hoặc tiếp xúc giắc cắm kém.
Mạch điều khiển van điện từ trong bộ điều khiển bị hở hoặc chập.
Rơ-le EMG trong bộ điều khiển van điện từ tỷ lệ bị hở.
Dây nguồn từ bình điện đến bộ điều khiển bị đứt, rò điện hoặc tiếp xúc kém.
Cầu chì, rơ-le chính CH Interlock hoặc công tắc EMG gặp sự cố.
Điện áp bình điện bị sụt khi tác động cần điều khiển.
Mạch nguồn van điện từ bị ngắt do thao tác công tắc EMG trong lúc đang vận hành cần điều khiển.

Lưu ý an toàn trước khi kiểm tra

Trước khi tháo giắc hoặc đo điện trở, kỹ thuật viên cần:

Hạ càng nâng và bộ công tác xuống vị trí an toàn.
Đưa cần số về vị trí trung gian.
Kéo phanh tay.
Tắt khóa điện.
Ngắt giắc bình điện khi kiểm tra điện trở và dây dẫn.
Không đo điện trở khi mạch vẫn còn điện.
Chỉ đo điện áp khi đã xác định đúng chân giắc và sử dụng thiết bị đo phù hợp.

Việc thay bộ điều khiển hoặc bo mạch nên do kỹ thuật viên có chuyên môn thực hiện.

Quy trình kiểm tra và sửa lỗi ERR-5221

Bước 1: Kiểm tra các mã lỗi xuất hiện đồng thời

Nếu màn hình đồng thời hiển thị một hoặc nhiều mã sau, cần kiểm tra và xử lý các mã đó trước:

ERR-5206 đến ERR-5210
ERR-5211 đến ERR-5215
ERR-5292
ERR-5294

Sau khi xử lý các mã liên quan, tắt khóa điện và kiểm tra lại ERR-5221.

Bước 2: Kiểm tra nhanh bằng phần mềm chẩn đoán

Kết nối máy tính với xe bằng cáp chẩn đoán, sau đó:

Khởi động phần mềm phân tích.
Mở màn hình theo dõi tín hiệu I/O.
Từ từ tác động cần ATT2.
Theo dõi dòng điện của van điện từ ATT2.

Kết quả kiểm tra:

Dòng điện luôn bằng 0 mA: Có khả năng dây dẫn bị đứt hoặc cuộn dây van điện từ bị hở.
Dòng điện luôn lớn hơn 1.000 mA: Có khả năng mạch bị chập hoặc cuộn dây van điện từ đã cháy.

Bước 3: Đo điện trở cuộn dây van điện từ ATT2

Đo điện trở giữa chân số 1 và chân số 3 của van điện từ tỷ lệ ATT2. Cần kiểm tra cả van chiều nâng và van chiều hạ.

Giá trị tiêu chuẩn: 17–18 Ω.

Nếu điện trở nằm trong khoảng 17–18 Ω, tiếp tục kiểm tra dây dẫn.
Nếu điện trở không đúng tiêu chuẩn, hãy thay van điện từ tỷ lệ ATT2.

Điện trở vô cùng hoặc không thông mạch thường cho thấy cuộn dây bị đứt. Điện trở quá thấp có thể cho thấy cuộn dây bị chập.

Bước 4: Kiểm tra dây điều khiển van ATT2 chiều nâng

Ngắt giắc dây khỏi bộ điều khiển, sau đó đo điện trở trên các đường dây sau:

Đường dây cần kiểm tra	Giá trị tiêu chuẩn
Chân CN2S số 18, màu xanh lá/đỏ đến chân số 3 của van ATT2 chiều nâng	0 Ω
Chân CN2S số 17, màu xám/đen đến chân số 1 của van ATT2 chiều nâng	0 Ω

Kết luận:

Nếu cả hai đường dây đạt xấp xỉ 0 Ω, tiếp tục kiểm tra mạch chiều hạ.
Nếu không đạt, kiểm tra và sửa chữa hoặc thay thế dây điện.

Trong thực tế, cần kiểm tra thêm tình trạng oxy hóa, lỏng chân giắc và khả năng dây bị chạm vỏ.

Bước 5: Kiểm tra dây điều khiển van ATT2 chiều hạ

Đo điện trở trên các đường dây sau:

Đường dây cần kiểm tra	Giá trị tiêu chuẩn
Chân CN2S số 18, màu tím đến chân số 3 của van ATT2 chiều hạ	0 Ω
Chân CN2S số 16, màu trắng đến chân số 1 của van ATT2 chiều hạ	0 Ω

Kết luận:

Nếu dây dẫn không đạt yêu cầu, hãy sửa chữa hoặc thay dây điện.
Nếu cuộn dây van và toàn bộ dây dẫn đều bình thường nhưng ERR-5221 vẫn xuất hiện, tài liệu chỉ dẫn thay bộ điều khiển van điện từ tỷ lệ.

Lưu ý: Màu dây có thể khác giữa mạch chiều nâng và mạch chiều hạ. Cần xác định đúng chân giắc CN2S theo sơ đồ trước khi đo.

Bước 6: Kiểm tra nguồn cấp cho bộ điều khiển

Lắp bộ giắc nối kiểm tra 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ, sau đó đo điện áp giữa:

Chân số 19
Chân số 24

Điện áp tiêu chuẩn: 30–54 V.

Kết luận:

Nếu điện áp nguồn nằm trong khoảng 30–54 V nhưng hệ thống vẫn báo lỗi, tài liệu hướng dẫn thay bộ điều khiển van điện từ tỷ lệ.
Nếu điện áp không đạt, tiếp tục kiểm tra cầu chì, rơ-le, công tắc EMG và dây nguồn.

Bước 7: Kiểm tra cầu chì 10 A và đường nguồn

Kiểm tra cầu chì 10 A trong hộp cầu chì.

Nếu cầu chì bị đứt, cần tìm nguyên nhân chập điện trước khi thay cầu chì mới.
Nếu cầu chì còn tốt, kiểm tra điện áp tại cầu chì 10 A.
Nếu điện áp bình thường, kiểm tra dây nguồn và các đầu nối.

Tiếp tục kiểm tra hiện tượng đứt dây, rò điện hoặc tiếp xúc kém trên đường dây giữa:

Bình điện
Bộ điều khiển van điện từ tỷ lệ
Rơ-le chính CH Interlock
Cầu chì
Công tắc EMG

Nếu phát hiện bất thường, sửa chữa hoặc thay thế dây điện, giắc cắm, cầu chì, rơ-le hoặc công tắc tương ứng.

Nếu cầu chì, điện áp và dây nối đều bình thường nhưng mạch vẫn không hoạt động, tài liệu yêu cầu kiểm tra và thay bo mạch điều khiển khi cần thiết.

Cách xóa lỗi ERR-5221

Sau khi hoàn tất việc sửa chữa:

Tắt khóa điện.
Chờ hệ thống ngắt hoàn toàn.
Kiểm tra lại các giắc kết nối.
Bật lại khóa điện.
Tác động thử cần ATT2 và kiểm tra hoạt động của hệ thống.

Theo tài liệu, thao tác đặt lại mã lỗi là tắt khóa điện. Tuy nhiên, mã ERR-5221 sẽ xuất hiện trở lại nếu nguyên nhân hư hỏng chưa được khắc phục.

Bảng tóm tắt thông số kiểm tra ERR-5221

Hạng mục	Giá trị tiêu chuẩn	Hướng xử lý khi không đạt
Điện trở cuộn dây ATT2, chân 1–3	17–18 Ω	Thay van điện từ ATT2
Dây CN2S số 18 đến chân 3 van chiều nâng	0 Ω	Sửa hoặc thay dây
Dây CN2S số 17 đến chân 1 van chiều nâng	0 Ω	Sửa hoặc thay dây
Dây CN2S số 18 đến chân 3 van chiều hạ	0 Ω	Sửa hoặc thay dây
Dây CN2S số 16 đến chân 1 van chiều hạ	0 Ω	Sửa hoặc thay dây
Nguồn giữa chân 19 và 24	30–54 V	Kiểm tra nguồn, cầu chì và dây dẫn
Cầu chì nguồn	10 A	Tìm nguyên nhân và thay đúng loại

Câu hỏi thường gặp về lỗi ERR-5221

Lỗi ERR-5221 có phải luôn do hỏng van ATT2 không?

Không. Ngoài cuộn dây van bị đứt hoặc chập, lỗi còn có thể do dây điện, giắc kết nối, cầu chì 10 A, rơ-le, công tắc EMG, nguồn bình điện hoặc bộ điều khiển.

Có thể chỉ tắt khóa điện để xóa lỗi không?

Tắt khóa điện là thao tác đặt lại mã lỗi theo tài liệu. Tuy nhiên, nếu cuộn dây, dây dẫn hoặc bộ điều khiển vẫn bị hỏng, ERR-5221 sẽ xuất hiện lại khi vận hành cần ATT2.

Khi nào cần thay van điện từ ATT2?

Thay van khi điện trở giữa chân số 1 và số 3 không nằm trong khoảng 17–18 Ω, hoặc khi xác định cuộn dây đã bị đứt, chập hay cháy.

Khi nào cần thay bộ điều khiển van điện từ tỷ lệ?

Có thể kết luận thay bộ điều khiển sau khi đã xác nhận:

Cuộn dây van ATT2 đạt 17–18 Ω.
Dây điều khiển đạt xấp xỉ 0 Ω và không bị chạm chập.
Nguồn cấp đạt 30–54 V.
Cầu chì, rơ-le, công tắc EMG và các đầu nối đều bình thường.

Không nên thay bộ điều khiển trước khi hoàn thành các bước kiểm tra trên.

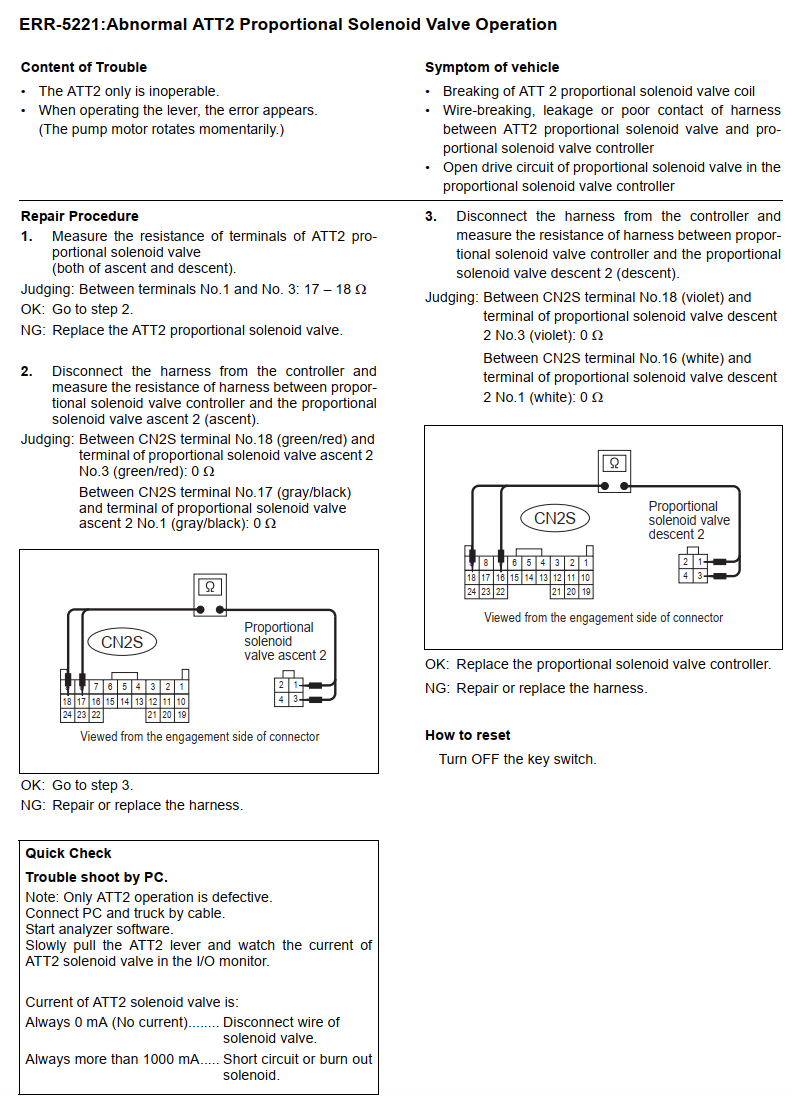

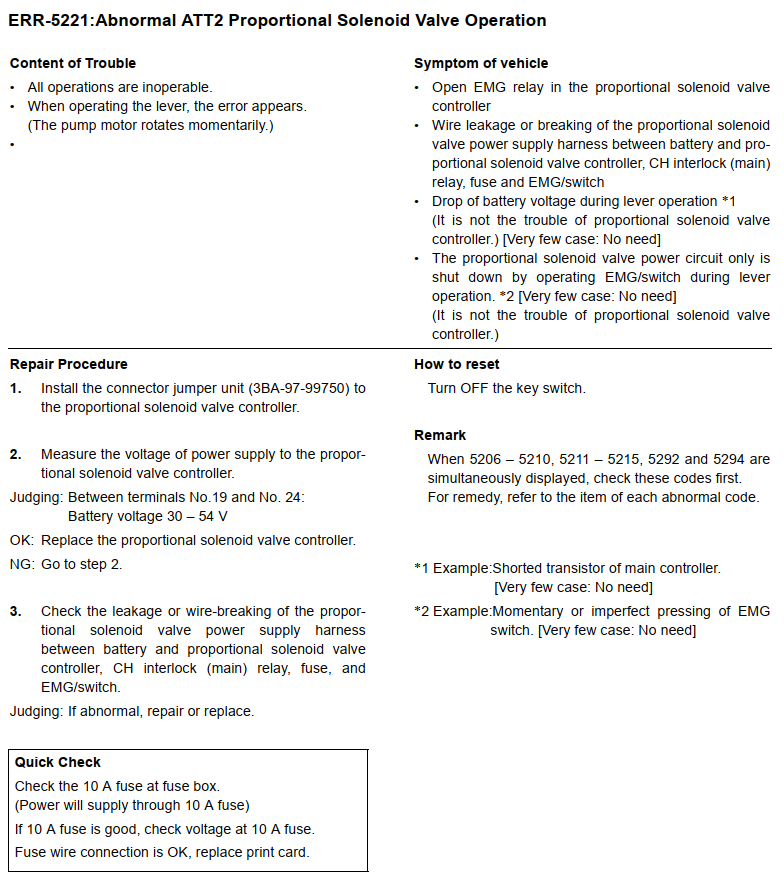

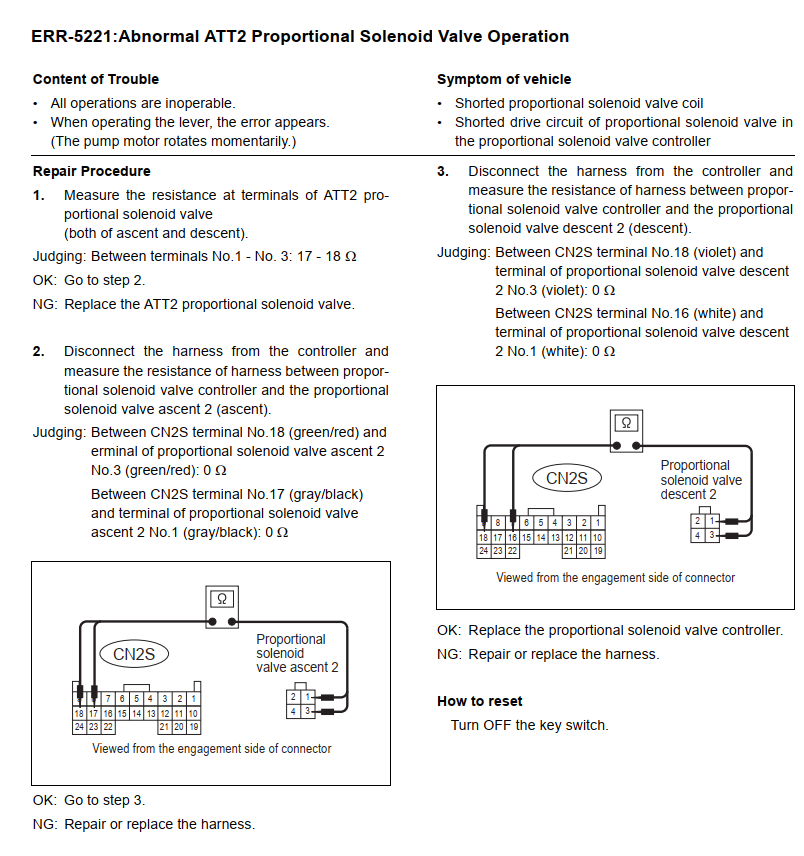

Tài liệu kỹ thuật hãng Komatsu lỗi ERR-5221

Kết luận

Lỗi ERR-5221 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến hoạt động bất thường của van điện từ tỷ lệ ATT2.

Quy trình chẩn đoán nên được thực hiện theo thứ tự: kiểm tra mã lỗi liên quan, đo cuộn dây van ATT2, kiểm tra dây chiều nâng và chiều hạ, đo nguồn 30–54 V, kiểm tra cầu chì 10 A, rơ-le và công tắc EMG. Chỉ thay bộ điều khiển khi các linh kiện và đường dây bên ngoài đã được xác nhận hoạt động bình thường.
