Lỗi ERR-5222 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR-5222 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5222 – Abnormal ATT3 Proportional Solenoid Valve Operation là cảnh báo hoạt động bất thường của van điện từ tỷ lệ ATT3 trên xe nâng điện Komatsu dòng FB-12. Khi lỗi xuất hiện, chức năng ATT3 hoặc toàn bộ hệ thống thao tác thủy lực có thể không hoạt động.

Bài viết dưới đây hướng dẫn kiểm tra lỗi ERR-5222 theo tài liệu kỹ thuật, áp dụng cho:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5222 xe nâng điện Komatsu là gì?

Tên đầy đủ của mã lỗi là:

ERR-5222: Abnormal ATT3 Proportional Solenoid Valve Operation

Có thể hiểu là:

Hoạt động bất thường của van điện từ tỷ lệ ATT3.

Bộ điều khiển phát hiện dòng điện hoặc mạch điều khiển van điện từ tỷ lệ ATT3 không bình thường. Sự cố có thể nằm ở cuộn van, dây điện, giắc kết nối, nguồn cấp hoặc bộ điều khiển van điện từ tỷ lệ.

Dấu hiệu nhận biết lỗi ERR-5222

Xe có thể xuất hiện một trong hai trường hợp sau:

Trường hợp 1: Chỉ chức năng ATT3 không hoạt động

Chức năng ATT3 không thể vận hành.
Khi điều khiển cần thao tác, mã ERR-5222 xuất hiện.
Mô-tơ bơm chỉ quay trong thời gian ngắn.

Trường hợp 2: Toàn bộ thao tác thủy lực không hoạt động

Tất cả chức năng thủy lực đều không vận hành được.
Khi tác động cần điều khiển, mã lỗi xuất hiện.
Mô-tơ bơm quay trong chốc lát rồi dừng.

Việc xác định đúng trường hợp rất quan trọng vì quy trình kiểm tra cuộn van ATT3 khác với quy trình kiểm tra nguồn cấp cho bộ điều khiển.

Nguyên nhân gây lỗi ERR-5222

Theo tài liệu kỹ thuật, lỗi ERR-5222 có thể do:

Cuộn dây van điện từ tỷ lệ ATT3 bị đứt.
Cuộn van điện từ tỷ lệ ATT3 bị chập.
Dây điện giữa van ATT3 và bộ điều khiển bị đứt, rò điện hoặc tiếp xúc kém.
Mạch công suất điều khiển van trong bộ điều khiển van điện từ tỷ lệ bị hở hoặc chập.
Rơ-le EMG trong bộ điều khiển van điện từ tỷ lệ bị hở.
Dây nguồn từ bình điện đến bộ điều khiển bị đứt hoặc rò điện.
Rơ-le liên động CH, cầu chì hoặc công tắc EMG gặp sự cố.
Điện áp bình điện bị tụt khi vận hành cần điều khiển.
Nút EMG được nhấn trong thời gian ngắn hoặc tiếp xúc không ổn định.

Hai trường hợp tụt điện áp và thao tác nút EMG chỉ rất hiếm khi xảy ra, không nhất thiết là hư hỏng của bộ điều khiển van điện từ tỷ lệ.

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

Đồng hồ vạn năng có thang đo điện trở và điện áp DC.
Sơ đồ chân giắc CN2S.
Dụng cụ tháo giắc điện.
Bộ dây nối kiểm tra mã 3BA-97-99750 khi đo nguồn bộ điều khiển.
Dụng cụ và thiết bị bảo hộ phù hợp.

Đỗ xe trên nền phẳng, hạ càng xuống thấp, kéo phanh tay và tắt khóa điện trước khi tháo giắc. Việc đo điện áp hoặc kiểm tra khi cấp nguồn phải do kỹ thuật viên có chuyên môn thực hiện.

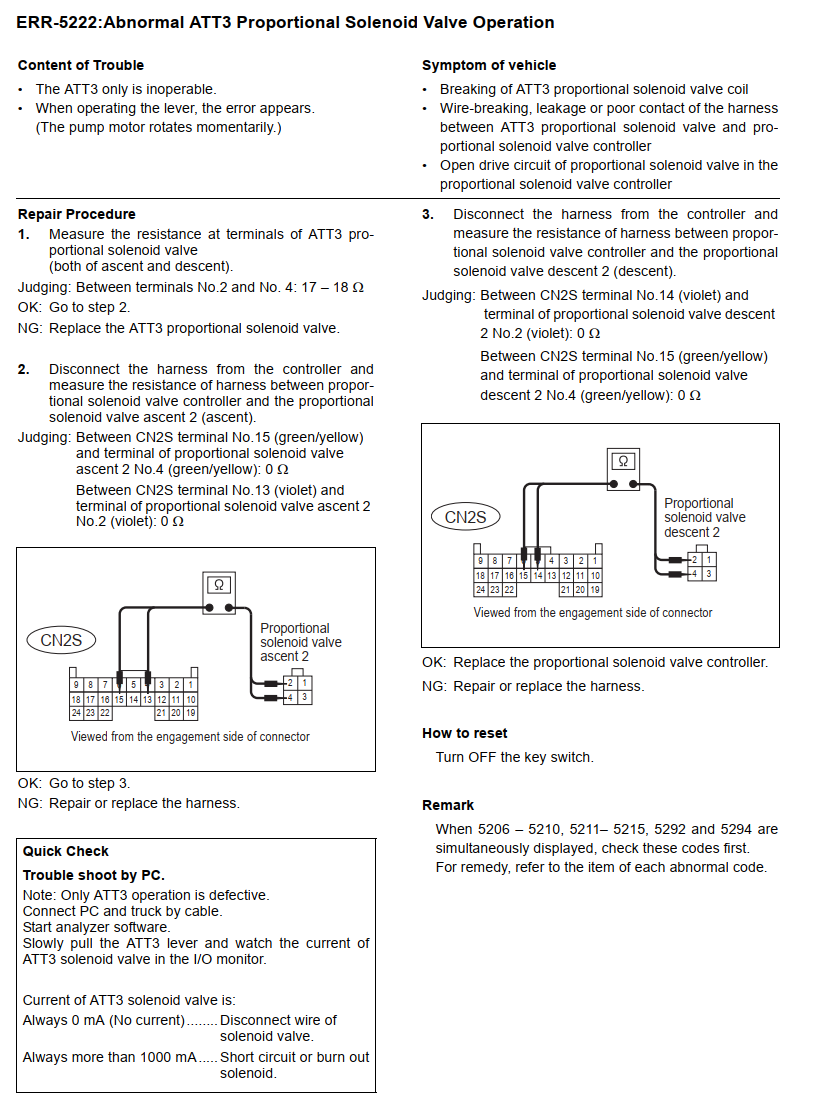

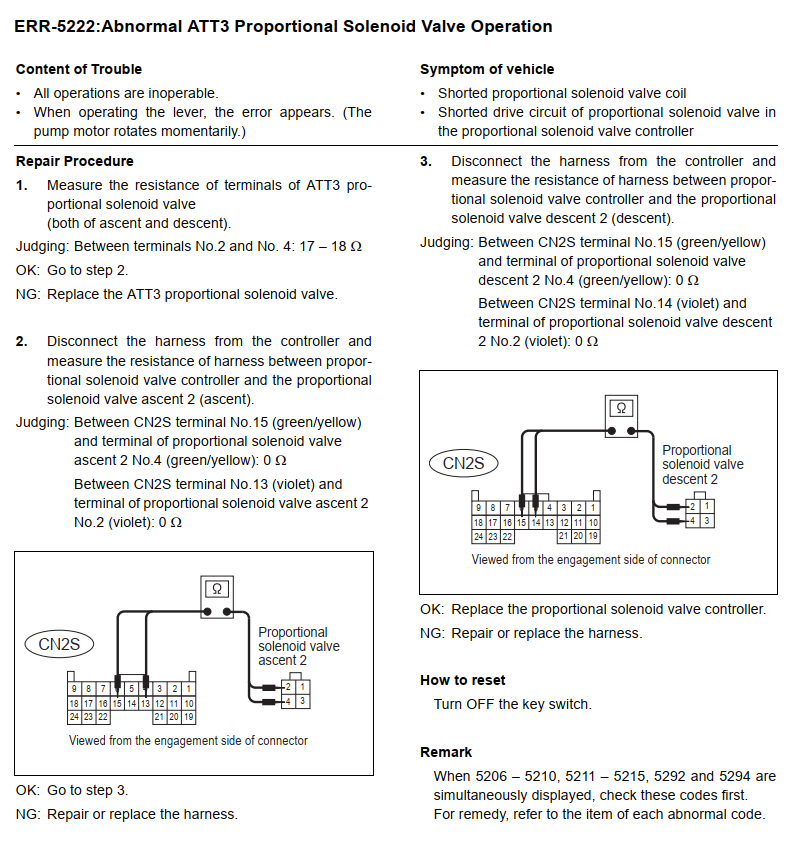

Quy trình sửa lỗi ERR-5222 khi chỉ ATT3 không hoạt động

Bước 1: Đo điện trở cuộn van điện từ tỷ lệ ATT3

Đo điện trở tại các chân của van điện từ tỷ lệ ATT3, bao gồm van chiều nâng và van chiều hạ.

Giá trị tiêu chuẩn:

Đo giữa chân số 2 và chân số 4.
Điện trở tiêu chuẩn: 17–18 Ω.

Đánh giá kết quả

Nếu điện trở đạt 17–18 Ω: chuyển sang bước 2.
Nếu điện trở không đạt tiêu chuẩn: thay van điện từ tỷ lệ ATT3.

Giá trị quá lớn hoặc không thông mạch có thể cho thấy cuộn van bị đứt. Giá trị quá thấp có thể liên quan đến hiện tượng chập cuộn dây.

Bước 2: Kiểm tra dây van chiều nâng ATT3

Ngắt giắc dây điện khỏi bộ điều khiển, sau đó đo điện trở dây dẫn giữa bộ điều khiển van điện từ tỷ lệ và van điện từ tỷ lệ chiều nâng 2.

Các vị trí cần đo:

Chân số 15 của giắc CN2S, dây màu xanh lá/vàng, đến chân số 4 của van điện từ tỷ lệ chiều nâng 2, dây xanh lá/vàng.
Chân số 13 của giắc CN2S, dây màu tím, đến chân số 2 của van điện từ tỷ lệ chiều nâng 2, dây tím.

Giá trị tiêu chuẩn: 0 Ω hoặc gần 0 Ω.

Đánh giá kết quả

Nếu cả hai đường dây đạt yêu cầu: chuyển sang bước 3.
Nếu điện trở bất thường hoặc không thông mạch: sửa chữa hoặc thay dây điện.

Cần kiểm tra thêm tình trạng lỏng giắc, ôxy hóa chân cắm, dây bị kẹp, đứt ngầm hoặc chạm vào thân xe.

Bước 3: Kiểm tra dây van chiều hạ ATT3

Tiếp tục đo điện trở dây dẫn giữa bộ điều khiển và van điện từ tỷ lệ chiều hạ 2.

Các vị trí cần đo:

Chân số 15 của giắc CN2S, dây xanh lá/vàng, đến chân số 4 của van điện từ tỷ lệ chiều hạ 2, dây xanh lá/vàng.
Chân số 14 của giắc CN2S, dây màu tím, đến chân số 2 của van điện từ tỷ lệ chiều hạ 2, dây tím.

Giá trị tiêu chuẩn: 0 Ω hoặc gần 0 Ω.

Đánh giá kết quả

Dây dẫn đạt yêu cầu nhưng lỗi vẫn còn: thay bộ điều khiển van điện từ tỷ lệ.
Dây dẫn không đạt yêu cầu: sửa chữa hoặc thay thế bộ dây điện.

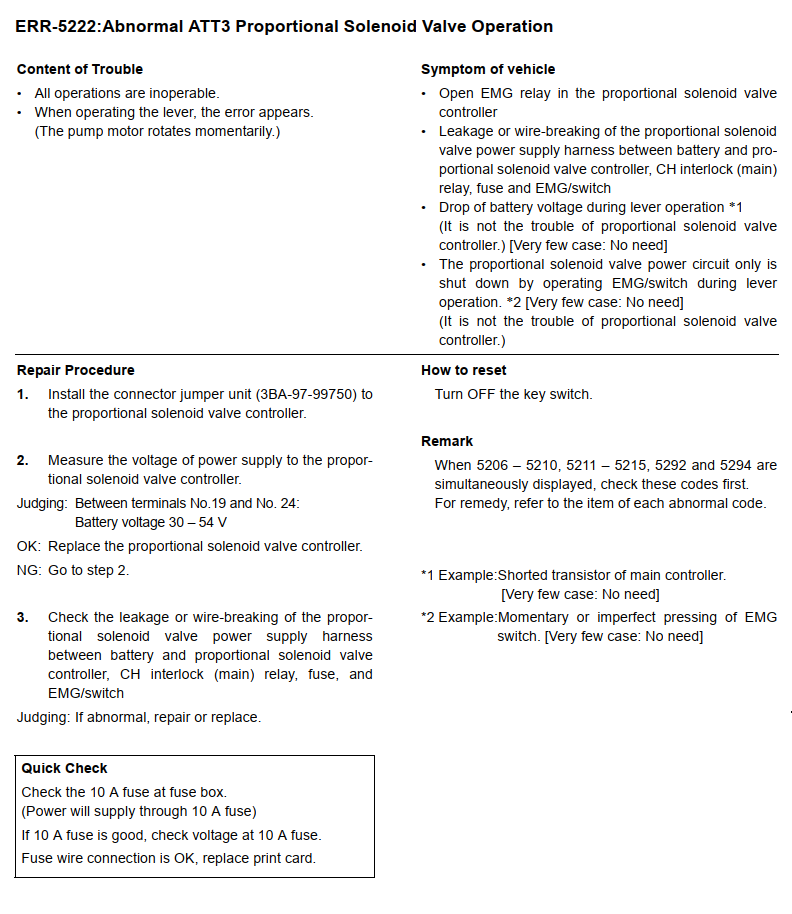

Quy trình sửa ERR-5222 khi toàn bộ thủy lực không hoạt động

Nếu tất cả chức năng thủy lực đều mất, cần ưu tiên kiểm tra nguồn cấp cho bộ điều khiển van điện từ tỷ lệ.

Bước 1: Lắp bộ dây nối kiểm tra

Lắp bộ dây nối kiểm tra mã 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Bước 2: Đo điện áp nguồn bộ điều khiển

Đo điện áp giữa chân số 19 và chân số 24.

Giá trị tiêu chuẩn: điện áp bình điện 30–54 V.

Đánh giá kết quả

Nếu có điện áp 30–54 V: thay bộ điều khiển van điện từ tỷ lệ.
Nếu không có điện áp hoặc điện áp không đạt: chuyển sang bước 3.

Bước 3: Kiểm tra mạch nguồn

Kiểm tra hiện tượng đứt dây hoặc rò điện trong mạch nguồn đi qua:

Bình điện.
Bộ điều khiển van điện từ tỷ lệ.
Rơ-le liên động CH.
Rơ-le EMG chính.
Cầu chì.
Công tắc EMG.
Các giắc và bộ dây điện liên quan.

Nếu phát hiện bất thường, sửa chữa hoặc thay thế bộ phận bị hỏng.

Kiểm tra nhanh cầu chì 10 A

Tại hộp cầu chì, kiểm tra cầu chì 10 A cấp nguồn cho hệ thống.

Nếu cầu chì 10 A bị đứt: kiểm tra nguyên nhân chập mạch trước khi thay cầu chì.
Nếu cầu chì còn tốt: kiểm tra điện áp tại vị trí cầu chì.
Nếu giắc hoặc dây cầu chì tiếp xúc kém: sửa chữa phần dây điện hoặc chân giắc.

Không nên chỉ thay cầu chì rồi tiếp tục vận hành nếu chưa tìm được nguyên nhân làm cầu chì bị đứt.

Kiểm tra nhanh bằng phần mềm chẩn đoán

Phương pháp này áp dụng khi chỉ chức năng ATT3 bị lỗi.

Kết nối máy tính với xe bằng cáp chẩn đoán, khởi động phần mềm phân tích rồi kéo từ từ cần ATT3. Theo dõi dòng điện của van ATT3 trên màn hình I/O Monitor.

Kết quả tham khảo

Dòng điện luôn bằng 0 mA: kiểm tra dây điện có bị ngắt hoặc cuộn van bị đứt.
Dòng điện luôn lớn hơn 1.000 mA: kiểm tra mạch bị chập hoặc cuộn van bị cháy.

Cách xóa lỗi ERR-5222

Sau khi sửa chữa:

Tắt khóa điện về vị trí OFF.
Kiểm tra lại các giắc đã tháo.
Bật lại khóa điện.
Vận hành thử chức năng ATT3 và các chức năng thủy lực.
Kiểm tra xem mã ERR-5222 có xuất hiện trở lại hay không.

Theo tài liệu, thao tác đặt lại lỗi là tắt khóa điện. Tuy nhiên, nếu nguyên nhân chưa được xử lý thì mã lỗi sẽ tiếp tục xuất hiện sau khi khởi động lại.

Lưu ý về các mã lỗi xuất hiện đồng thời

Nếu màn hình đồng thời hiển thị các mã sau:

ERR-5206 đến ERR-5210
ERR-5211 đến ERR-5215
ERR-5292
ERR-5294

Cần kiểm tra và xử lý các mã này trước. Sau đó mới tiếp tục chẩn đoán ERR-5222 theo hạng mục tương ứng của từng mã lỗi.

Bảng tóm tắt thông số kiểm tra ERR-5222

Hạng mục kiểm tra	Giá trị tiêu chuẩn	Hướng xử lý khi không đạt
Cuộn van ATT3 giữa chân 2 và 4	17–18 Ω	Thay van điện từ tỷ lệ ATT3
Dây CN2S-15 đến chân 4 van nâng 2	0 Ω	Sửa hoặc thay dây điện
Dây CN2S-13 đến chân 2 van nâng 2	0 Ω	Sửa hoặc thay dây điện
Dây CN2S-15 đến chân 4 van hạ 2	0 Ω	Sửa hoặc thay dây điện
Dây CN2S-14 đến chân 2 van hạ 2	0 Ω	Sửa hoặc thay dây điện
Nguồn giữa chân 19 và 24	30–54 V	Kiểm tra nguồn, rơ-le, cầu chì và dây điện
Dòng ATT3 luôn bằng 0 mA	Bất thường	Kiểm tra dây hoặc cuộn van bị đứt
Dòng ATT3 luôn trên 1.000 mA	Bất thường	Kiểm tra chập mạch hoặc cuộn van cháy

Câu hỏi thường gặp về lỗi ERR-5222

Lỗi ERR-5222 có làm xe mất toàn bộ thủy lực không?

Có thể. Nếu lỗi nằm ở nguồn cấp, cầu chì, rơ-le EMG, rơ-le liên động CH hoặc bộ điều khiển, toàn bộ thao tác thủy lực có thể không hoạt động. Nếu lỗi chỉ nằm ở nhánh ATT3, các chức năng khác có thể vẫn làm việc.

Điện trở cuộn van ATT3 bao nhiêu là đúng?

Theo tài liệu kỹ thuật, điện trở giữa chân số 2 và chân số 4 của van phải nằm trong khoảng 17–18 Ω.

Có thể xóa lỗi bằng cách tắt và bật lại khóa điện không?

Có thể đặt lại màn hình lỗi bằng cách tắt khóa điện. Tuy nhiên, đây không phải là biện pháp sửa chữa. Nếu cuộn van, dây điện, nguồn cấp hoặc bộ điều khiển vẫn hỏng, lỗi sẽ xuất hiện trở lại.

Khi nào cần thay bộ điều khiển van điện từ tỷ lệ?

Có thể kết luận thay bộ điều khiển khi cuộn van và dây dẫn đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện. Trong trường hợp toàn bộ thủy lực không hoạt động, nếu điện áp giữa chân 19 và 24 đạt 30–54 V mà hệ thống vẫn lỗi, tài liệu hướng dẫn thay bộ điều khiển.

Tài liệu kỹ thuật Komatsu sửa lỗi ERR-5222

Kết luận

Lỗi ERR-5222 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến hoạt động bất thường của van điện từ tỷ lệ ATT3.

Quy trình kiểm tra nên được thực hiện theo thứ tự: xác định phạm vi mất chức năng, đo điện trở cuộn van, kiểm tra dây điện, kiểm tra nguồn cấp và cuối cùng mới kết luận bộ điều khiển bị hỏng. Làm đúng trình tự sẽ hạn chế thay nhầm van hoặc bộ điều khiển có giá trị cao.

Khuyến cáo: Hệ thống điện và thủy lực của xe nâng có điện áp, dòng điện và áp suất lớn. Nếu không có thiết bị đo, sơ đồ chân giắc hoặc kinh nghiệm sửa chữa, nên liên hệ kỹ thuật viên xe nâng điện để kiểm tra an toàn.
