Lỗi ERR-5292 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-5292 trên xe nâng điện Komatsu là gì?

ERR-5292: Abnormal Power Supply in Proportional Solenoid Valve Controller là lỗi nguồn điện bất thường trong bộ điều khiển van điện từ tỷ lệ.

Theo tài liệu kỹ thuật, lỗi xuất hiện khi điện áp điều khiển thấp hơn hoặc cao hơn 5V. Khi bật khóa điện, mã ERR-5292 xuất hiện trên màn hình và toàn bộ chức năng vận hành của xe có thể không hoạt động.

Mã lỗi này áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Dấu hiệu nhận biết lỗi ERR-5292

Khi xe nâng điện Komatsu gặp lỗi ERR-5292, người vận hành có thể nhận thấy những dấu hiệu sau:

Tất cả chức năng vận hành của xe không hoạt động.
Mã ERR-5292 xuất hiện ngay khi bật khóa điện.
Có thể đồng thời xuất hiện thêm một số mã lỗi liên quan đến cảm biến và bộ điều khiển van điện từ tỷ lệ.

Nguyên nhân gây ra lỗi ERR-5292

Dựa trên tài liệu kỹ thuật, những vị trí cần tập trung kiểm tra gồm:

Giắc nối của bộ điều khiển van điện từ tỷ lệ bị lỏng hoặc mất kết nối.
Chân giắc tiếp xúc kém, bẩn hoặc bị oxy hóa.
Dây điện từ bộ điều khiển đến các cảm biến bị đứt hoặc hư hỏng.
Bo mạch của bộ điều khiển van điện từ tỷ lệ bị lỗi.
Nguồn 5V bên trong bộ điều khiển cao hoặc thấp hơn giá trị cho phép.

Quy trình sửa lỗi ERR-5292 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc nối của bộ điều khiển

Trước khi kiểm tra, hãy tắt khóa điện và bảo đảm xe được đỗ tại vị trí bằng phẳng, an toàn.

Kiểm tra trực quan các giắc nối và chân giắc của bộ điều khiển van điện từ tỷ lệ. Cần xác định:

Giắc có bị tuột hoặc lắp chưa chặt hay không.
Chân giắc có bị lỏng, cong hoặc hư hỏng hay không.
Bề mặt tiếp điểm có bị bẩn hoặc oxy hóa hay không.

Kết quả kiểm tra:

Nếu giắc không bị tuột và chân giắc không bị lỏng, chuyển sang bước 2.
Nếu phát hiện tiếp xúc không tốt, vệ sinh giắc bằng dung dịch phục hồi tiếp điểm điện, sau đó kết nối lại chắc chắn.

Không tự ý đấu tắt dây hoặc nối trực tiếp các chân giắc vì có thể làm hỏng bộ điều khiển.

Bước 2: Đo dây điện giữa bộ điều khiển và các cảm biến

Ngắt các giắc dây khỏi bộ điều khiển trước khi đo. Sử dụng đồng hồ đo điện trở để kiểm tra dây điện từ chân số 9 của giắc CN1S, dây màu xanh lá/trắng, đến ba cảm biến.

Các giá trị tiêu chuẩn theo tài liệu gồm:

Vị trí đo	Giá trị tiêu chuẩn
Chân số 9 giắc CN1S đến chân số 1 của cảm biến cần điều khiển	0 Ω
Chân số 9 giắc CN1S đến chân số 1 của cảm biến áp suất nâng	0 Ω
Chân số 9 giắc CN1S đến chân số 3 của cảm biến cân bằng nghiêng	0 Ω

Trong đó:

Lever sensor: Cảm biến cần điều khiển.
Lift pressure sensor: Cảm biến áp suất nâng.
Tilt horizontal sensor: Cảm biến cân bằng hoặc vị trí nằm ngang của trụ nghiêng.

Bước 3: Đánh giá kết quả

Nếu cả ba đường dây đều có điện trở 0 Ω:

Dây dẫn thông mạch theo tiêu chuẩn của tài liệu. Cần thay bộ điều khiển van điện từ tỷ lệ hoặc bo mạch mới của bộ điều khiển.

Nếu một hoặc nhiều đường dây không đạt 0 Ω:

Tiến hành kiểm tra, sửa chữa hoặc thay thế đoạn dây điện tương ứng. Cần chú ý các vị trí:

Dây bị đứt ngầm.
Chân giắc lỏng hoặc tụt khỏi giắc.
Dây bị cọ xát, kẹp hoặc hỏng lớp cách điện.
Điểm nối bị oxy hóa hoặc tiếp xúc không tốt.

Sau khi sửa dây hoặc thay bộ điều khiển, lắp lại đầy đủ các giắc, bật khóa điện và kiểm tra xem mã ERR-5292 còn xuất hiện hay không.

Kiểm tra nhanh các mã lỗi xuất hiện đồng thời

Xe sử dụng van hai ngăn – nâng và nghiêng

Khi ERR-5292 xuất hiện, xe có thể hiển thị thêm các mã:

ERR-5206
ERR-5207
ERR-5211
ERR-5212

Xe sử dụng van ba ngăn – nâng, nghiêng và bộ công tác ATT1

Xe có thể hiển thị đồng thời các mã:

ERR-5206
ERR-5207
ERR-5208
ERR-5211
ERR-5212
ERR-5213

Theo tài liệu, hướng xử lý trong trường hợp này là thay bo mạch mới của bộ điều khiển van điện từ tỷ lệ.

Lưu ý về số lượng mã hiển thị

Màn hình xe nâng chỉ có thể hiển thị 5 mã lỗi, trong khi thiết bị chẩn đoán bằng máy tính có thể hiển thị 10 mã lỗi.

Vì vậy, đối với hệ thống van bốn hoặc năm ngăn, màn hình xe có thể không hiển thị đầy đủ tất cả mã lỗi đang tồn tại. Kỹ thuật viên nên sử dụng thiết bị chẩn đoán phù hợp nếu cần kiểm tra toàn bộ hệ thống.

Lưu ý an toàn khi sửa lỗi ERR-5292

Đỗ xe trên nền bằng phẳng và hạ càng nâng xuống sát mặt đất.
Kéo phanh tay và tắt khóa điện trước khi tháo giắc.
Không đo điện trở khi mạch vẫn đang được cấp nguồn.
Ghi lại vị trí giắc trước khi tháo để tránh lắp nhầm.
Không đấu tắt nguồn 5V hoặc các đường tín hiệu cảm biến.
Chỉ thay bộ điều khiển sau khi đã kiểm tra giắc và đo dây dẫn.
Nếu không có đồng hồ đo và tài liệu sơ đồ điện, nên liên hệ kỹ thuật viên sửa chữa xe nâng điện.

Câu hỏi thường gặp về lỗi ERR-5292

ERR-5292 có làm xe nâng ngừng hoạt động không?

Có. Theo tài liệu, khi lỗi ERR-5292 xuất hiện, tất cả chức năng vận hành của xe có thể không hoạt động.

Có thể chỉ vệ sinh giắc để khắc phục lỗi không?

Có thể nếu nguyên nhân là giắc bẩn, oxy hóa hoặc tiếp xúc không tốt. Sau khi vệ sinh, cần kết nối lại giắc chắc chắn và kiểm tra mã lỗi.

Khi nào phải thay bộ điều khiển van điện từ tỷ lệ?

Nếu các đường dây từ chân số 9 của giắc CN1S đến ba cảm biến đều đạt 0 Ω nhưng lỗi vẫn xuất hiện, tài liệu hướng dẫn thay bộ điều khiển hoặc bo mạch của bộ điều khiển van điện từ tỷ lệ.

Vì sao ERR-5292 xuất hiện cùng nhiều mã lỗi khác?

Nguồn 5V của bộ điều khiển được sử dụng trong các mạch cảm biến liên quan. Khi nguồn này bất thường, nhiều mã lỗi cảm biến có thể xuất hiện đồng thời.

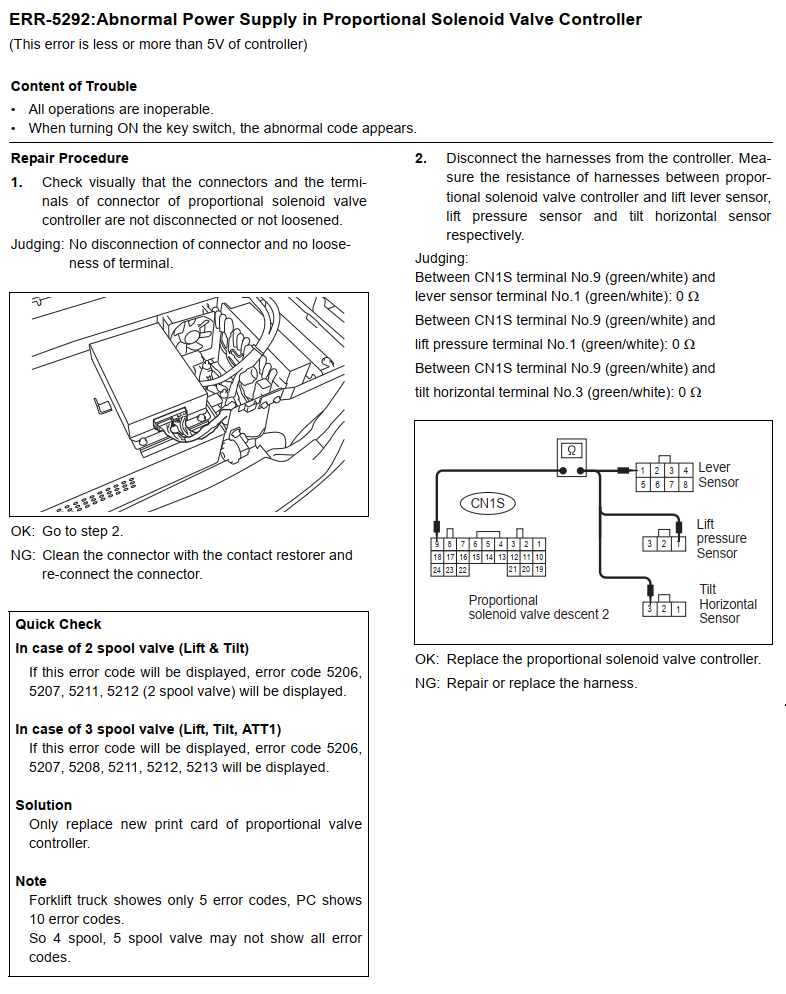

Tài liệu kỹ thuật Komatsu sửa lỗi ERR-5292

Kết luận

Lỗi ERR-5292 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến nguồn 5V bất thường trong bộ điều khiển van điện từ tỷ lệ.

Quy trình xử lý đúng là kiểm tra giắc nối, đo thông mạch từ chân số 9 của giắc CN1S đến ba cảm biến, sửa chữa dây điện nếu giá trị không đạt 0 Ω và thay bộ điều khiển hoặc bo mạch nếu hệ thống dây dẫn vẫn bình thường. Việc kiểm tra đúng trình tự giúp tránh thay nhầm linh kiện và hạn chế phát sinh hư hỏng cho hệ thống điều khiển xe nâng.
