Lỗi ERR-5294 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-5294 xe nâng điện Komatsu: Nguyên nhân và cách khắc phục

Lỗi ERR-5294: Abnormal Work Machine Signal là lỗi tín hiệu bất thường của hệ thống công tác trên xe nâng điện Komatsu. Khi lỗi xuất hiện, các chức năng nâng hạ, nghiêng khung và những thao tác thủy lực khác có thể ngừng hoạt động hoàn toàn.

Bài viết này hướng dẫn quy trình kiểm tra lỗi ERR-5294 theo tài liệu kỹ thuật, áp dụng cho:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5294 trên xe nâng Komatsu là gì?

Tên đầy đủ của mã lỗi là:

ERR-5294: Abnormal Work Machine Signal

Có thể hiểu là bộ điều khiển phát hiện tín hiệu bất thường trong hệ thống điều khiển thiết bị công tác hoặc hệ thống thủy lực của xe nâng.

Theo tài liệu kỹ thuật, khi xảy ra lỗi:

Tất cả các thao tác công tác không hoạt động.
Các chức năng nâng, hạ, nghiêng và điều khiển bộ công tác có thể bị vô hiệu hóa.
Mã ERR-5294 xuất hiện ngay khi bật khóa điện ON.

Dấu hiệu nhận biết lỗi ERR-5294

Xe nâng điện Komatsu có thể gặp những biểu hiện sau:

Màn hình hiển thị mã lỗi ERR-5294.
Xe vẫn lên nguồn nhưng không nâng hoặc hạ được càng.
Không nghiêng được khung nâng.
Các chức năng thủy lực không phản hồi.
Lỗi xuất hiện ngay sau khi bật chìa khóa điện.

Những bộ phận liên quan đến lỗi ERR-5294

Theo quy trình kiểm tra của nhà sản xuất, lỗi có thể liên quan đến:

Giắc cắm của bộ điều khiển van điện từ tỷ lệ.
Chân tiếp xúc bên trong giắc cắm.
Dây điện giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển công tác.
Bộ điều khiển van điện từ tỷ lệ.
Bộ điều khiển công tác, hay cargo handling controller.
Tín hiệu nâng, nghiêng và các tín hiệu ATT1, ATT2, ATT3.

Lưu ý an toàn trước khi kiểm tra

Trước khi sửa lỗi ERR-5294, cần:

Đỗ xe trên mặt nền bằng phẳng.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay và tắt khóa điện.
Ngắt nguồn điện khi tháo giắc hoặc kiểm tra điện trở.
Không đo điện trở khi mạch vẫn đang có điện.
Không nối tắt tùy ý nếu không có đúng bộ giắc kiểm tra SST.
Việc đo điện áp khi bật nguồn nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Quy trình kiểm tra và sửa lỗi ERR-5294

Bước 1: Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ

Kiểm tra trực quan giắc cắm và các chân của bộ điều khiển van điện từ tỷ lệ.

Cần kiểm tra:

Giắc có bị tuột hoặc lắp chưa hết hành trình không.
Chốt khóa giắc có bị lỏng hoặc hư hỏng không.
Chân giắc có bị tụt vào trong không.
Chân tiếp xúc có bị lỏng, oxy hóa hoặc tiếp xúc kém không.
Dây điện tại vị trí sát giắc có bị đứt hoặc kéo căng không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân giắc không bị lỏng.

Nếu giắc và chân cắm bình thường, chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém, vệ sinh bằng dung dịch phục hồi tiếp điểm điện rồi kết nối lại giắc chắc chắn.

Sau khi xử lý, bật khóa điện để kiểm tra mã lỗi. Nếu ERR-5294 vẫn còn, tiếp tục thực hiện các bước phía dưới.

Bước 2: Lắp bộ giắc kiểm tra SST

Lắp SST connector jumper unit 3BA-97-99750 vào bộ điều khiển van điện từ tỷ lệ.

Bộ giắc SST được dùng để đo và xác định chính xác điện áp, điện trở tại các chân mạch. Không nên dùng dây điện tự chế để nối tắt vì có thể làm chạm mạch hoặc hỏng bộ điều khiển.

Bước 3: Đo điện áp nguồn cấp cho bộ điều khiển van điện từ tỷ lệ

Tiến hành đo điện áp hoạt động của nguồn cấp cho bộ điều khiển van điện từ tỷ lệ.

Các vị trí và tiêu chuẩn đo:

Vị trí đo	Điện áp tiêu chuẩn
Giữa chân CS1S số 10 và chân CS1S số 16	Lớn hơn 4V
Giữa chân CS1S số 11 và chân CS1S số 16	Lớn hơn 4V
Giữa chân CS1S số 12 và chân CS1S số 16	Lớn hơn 4V
Giữa chân CS1S số 21 và chân CS1S số 16	Lớn hơn 4V
Giữa chân CS1S số 22 và chân CS1S số 16	Lớn hơn 4V

Đánh giá kết quả:

Nếu tất cả điện áp đều lớn hơn 4V, tài liệu chỉ dẫn thay bộ điều khiển van điện từ tỷ lệ.
Nếu có giá trị không đạt tiêu chuẩn, chuyển sang bước 4 để kiểm tra dây dẫn.

Kiểm tra bổ sung bằng máy tính chẩn đoán

Kết nối máy tính với xe và khởi động phần mềm chẩn đoán. Theo dõi các tín hiệu:

Lift – tín hiệu nâng
Tilt – tín hiệu nghiêng
ATT1
ATT2
ATT3

Giá trị tín hiệu phải thay đổi giữa 0 và 1 theo trạng thái điều khiển.

Theo tài liệu:

Nếu dữ liệu hiển thị không đúng, bộ điều khiển thủy lực hoặc bộ điều khiển công tác có thể bị lỗi.
Nếu dữ liệu hiển thị đúng nhưng lỗi vẫn tồn tại, bộ điều khiển van điện từ tỷ lệ có thể bị hỏng.

Bước 4: Kiểm tra thông mạch dây điện

Tắt khóa điện và ngắt nguồn trước khi đo điện trở. Kiểm tra dây điện giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển công tác.

Hai đầu dây cần đo	Màu dây	Giá trị tiêu chuẩn
CN2S chân 10 – CN1-P chân 16	Xanh dương/trắng	0Ω
CN2S chân 11 – CN1-P chân 18 và 19	Xanh dương/cam	0Ω
CN2S chân 12 – CN1-P chân 17	Xanh dương/vàng	0Ω
CN2S chân 22 – CN2-P chân 12	Xanh dương	0Ω
CN2S chân 21 – CN1-P chân 11	Xanh dương/đỏ	0Ω

Giá trị 0Ω trong tài liệu thể hiện dây phải thông mạch tốt. Trong thực tế, đồng hồ có thể hiển thị một điện trở rất nhỏ do điện trở dây đo.

Đánh giá kết quả:

Nếu các đường dây đều thông mạch tốt, chuyển sang bước 5.
Nếu dây không thông mạch hoặc điện trở bất thường, sửa chữa hoặc thay thế dây điện.

Ngoài kiểm tra đứt dây, nên kiểm tra dây có bị chạm nhau hoặc chạm thân xe hay không trước khi lắp lại giắc.

Bước 5: Đo điện áp nguồn của bộ điều khiển công tác

Đo điện áp hoạt động cấp tới bộ điều khiển công tác tại các vị trí sau:

Vị trí đo	Điện áp tiêu chuẩn
CN1-P chân 16 – CN1-P chân 15	4–5V
CN1-P chân 17 – CN1-P chân 15	4–5V
CN1-P chân 19 – CN1-P chân 15	4–5V
CN2-P chân 11 – CN1-P chân 15	4–5V
CN2-P chân 12 – CN1-P chân 15	4–5V

Đánh giá kết quả:

Nếu tất cả điện áp nằm trong khoảng 4–5V, thay bộ điều khiển van điện từ tỷ lệ.
Nếu một hoặc nhiều điện áp không đạt 4–5V, thay bộ điều khiển công tác.

Không nên thay bộ điều khiển chỉ dựa vào mã lỗi. Cần hoàn thành việc kiểm tra giắc, dây dẫn và điện áp trước để tránh thay nhầm linh kiện.

Tóm tắt trình tự xử lý lỗi ERR-5294

Quy trình chẩn đoán nên thực hiện theo thứ tự:

Kiểm tra giắc và chân cắm của bộ điều khiển van điện từ tỷ lệ.
Vệ sinh, phục hồi tiếp điểm và kết nối lại nếu giắc tiếp xúc kém.
Lắp đúng bộ giắc kiểm tra SST 3BA-97-99750.
Đo nguồn cấp tại giắc CS1S.
Kiểm tra tín hiệu Lift, Tilt, ATT1, ATT2 và ATT3 bằng máy tính.
Đo thông mạch giữa các giắc CN2S, CN1-P và CN2-P.
Sửa hoặc thay dây điện nếu thông mạch không đạt.
Đo nguồn 4–5V tại bộ điều khiển công tác.
Chỉ thay bộ điều khiển sau khi kết quả đo xác định bộ phận bị lỗi.

Sau khi sửa lỗi cần kiểm tra gì?

Sau khi hoàn tất sửa chữa:

Cắm lại tất cả giắc điện đúng vị trí.
Kiểm tra chốt khóa giắc đã được cố định.
Bật khóa điện và theo dõi màn hình.
Xác nhận mã ERR-5294 không xuất hiện trở lại.
Thử lần lượt chức năng nâng, hạ và nghiêng.
Kiểm tra các chức năng ATT1, ATT2, ATT3 nếu xe có trang bị.
Chạy thử xe ở khu vực an toàn, không có tải trước khi thử với hàng hóa.

Câu hỏi thường gặp về lỗi ERR-5294

Lỗi ERR-5294 có làm xe mất chức năng nâng hạ không?

Có. Theo tài liệu, khi xuất hiện ERR-5294, tất cả các thao tác công tác có thể không hoạt động, bao gồm nâng, hạ và nghiêng khung.

Có thể xóa lỗi ERR-5294 bằng cách tắt rồi bật khóa điện không?

Việc tắt và bật lại khóa chỉ có thể làm mã lỗi tạm thời biến mất nếu nguyên nhân là tiếp xúc giắc không ổn định. Nếu dây điện hoặc bộ điều khiển bị lỗi, mã ERR-5294 sẽ tiếp tục xuất hiện.

Có nên thay ngay bộ điều khiển khi xe báo ERR-5294 không?

Không nên. Trước tiên cần kiểm tra giắc, chân tiếp xúc, dây điện, điện áp nguồn và tín hiệu điều khiển. Chỉ thay bộ điều khiển khi các kết quả đo phù hợp với chỉ dẫn chẩn đoán.

Lỗi ERR-5294 áp dụng cho những mẫu xe nào?

Nội dung này áp dụng cho xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

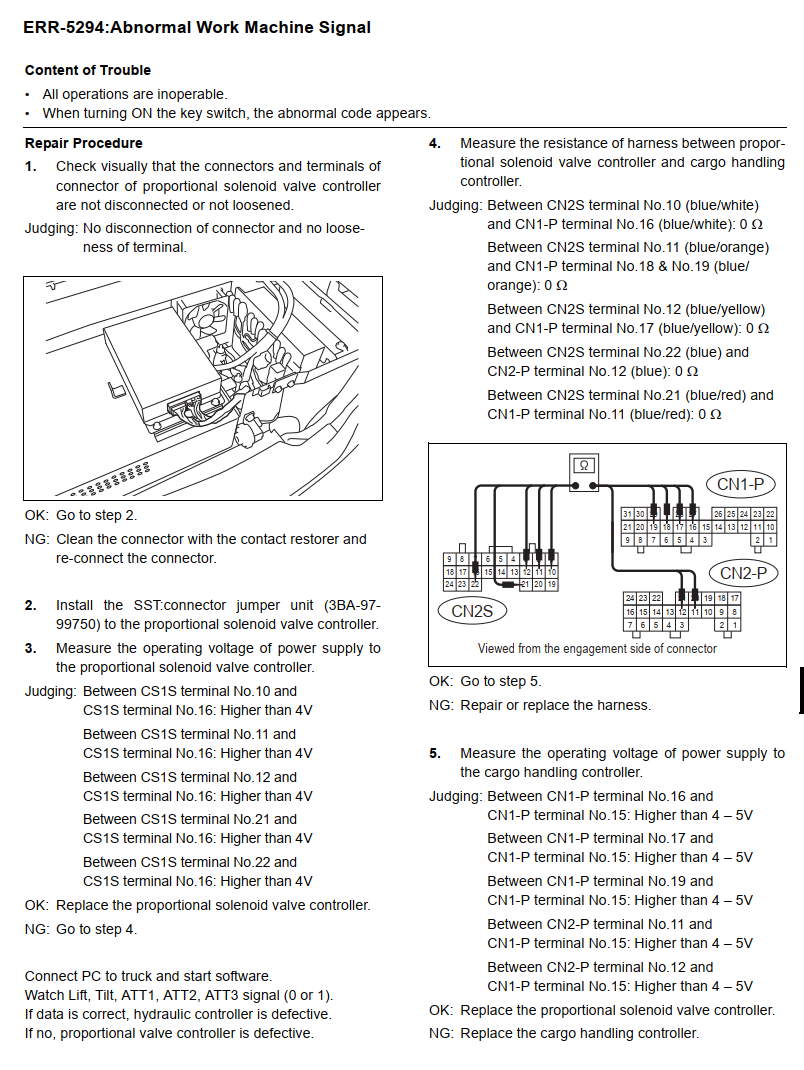

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-5294

Kết luận

ERR-5294 – Abnormal Work Machine Signal là lỗi tín hiệu hệ thống công tác có thể khiến toàn bộ chức năng thủy lực của xe nâng điện Komatsu ngừng hoạt động. Những vị trí cần ưu tiên kiểm tra gồm giắc bộ điều khiển van điện từ tỷ lệ, dây dẫn giữa các bộ điều khiển, nguồn điện 4–5V và các tín hiệu Lift, Tilt, ATT1, ATT2, ATT3.

Quy trình đo cần được thực hiện đúng chân giắc và đúng tiêu chuẩn trong tài liệu. Nếu không có thiết bị SST, sơ đồ điện hoặc kinh nghiệm sửa chữa xe nâng điện, chủ xe nên liên hệ đơn vị kỹ thuật chuyên nghiệp để hạn chế nguy cơ chập điện và thay nhầm bộ điều khiển.
