Lỗi ERR-5296 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-5296 xe nâng điện Komatsu là gì?

Lỗi ERR-5296 có tên tiếng Anh trong tài liệu kỹ thuật là:

Abnormal Relay in Proportional Solenoid Valve Controller

Có thể hiểu là:

Rơ-le trong bộ điều khiển van điện từ tỷ lệ hoạt động bất thường.

Theo tài liệu, khi kiểm tra cần chú ý đến rơ-le khẩn cấp nằm trên bo mạch của bộ điều khiển van điện từ tỷ lệ.

Lỗi này áp dụng cho các dòng xe nâng điện Komatsu sau:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1,3 tấn Komatsu FB13-12
Xe nâng điện 1,4 tấn Komatsu FB14-12
Xe nâng điện 1,5 tấn Komatsu FB15-12
Xe nâng điện 1,8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Hiện tượng khi xe báo lỗi ERR-5296

Theo tài liệu kỹ thuật, hiện tượng của lỗi ERR-5296 là:

Khi bật khóa điện sang vị trí ON, mã lỗi bất thường xuất hiện trên màn hình.
Xe phát hiện rơ-le trong bộ điều khiển van điện từ tỷ lệ hoạt động không bình thường.

Khi mã lỗi xuất hiện, người vận hành không nên tiếp tục sử dụng chức năng nâng hạ cho đến khi hệ thống được kiểm tra.

Nguyên nhân có thể gây ra lỗi ERR-5296

Dựa theo quy trình kiểm tra trong tài liệu, lỗi ERR-5296 có thể liên quan đến:

Giắc cắm của bộ điều khiển van điện từ tỷ lệ bị tuột hoặc chưa được kết nối chắc chắn.
Chân giắc hoặc đầu cực bị lỏng.
Bề mặt tiếp xúc của giắc cắm bị bẩn, làm kết nối không ổn định.
Bo mạch của bộ điều khiển van điện từ tỷ lệ bị hỏng.
Rơ-le khẩn cấp trên bo mạch điều khiển hoạt động bất thường.

Vị trí cần kiểm tra

Bộ phận cần kiểm tra là:

Bộ điều khiển van điện từ tỷ lệ – Proportional Solenoid Valve Controller.

Kỹ thuật viên cần tiếp cận bộ điều khiển, sau đó kiểm tra trực quan toàn bộ giắc cắm và các chân đầu cực kết nối với bộ điều khiển.

Quy trình sửa lỗi ERR-5296 xe nâng điện Komatsu

Bước 1: Đảm bảo an toàn trước khi kiểm tra

Trước khi thao tác, cần thực hiện các biện pháp an toàn cơ bản:

Đỗ xe trên bề mặt bằng phẳng.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay.
Tắt khóa điện.
Ngắt nguồn điện hoặc giắc bình điện trước khi tháo giắc bộ điều khiển.
Không dùng tay ướt hoặc dụng cụ kim loại không cách điện khi kiểm tra hệ thống điện.

Bước 2: Kiểm tra giắc cắm và đầu cực

Kiểm tra trực quan các giắc cắm và chân đầu cực của bộ điều khiển van điện từ tỷ lệ.

Cần xác định:

Giắc cắm có bị tuột hay không.
Giắc đã được cắm hết hành trình chưa.
Chân đầu cực có bị lỏng không.
Giắc và đầu cực có bị bẩn hoặc tiếp xúc kém không.
Dây điện tại vị trí giắc có dấu hiệu lỏng hoặc mất kết nối không.

Bước 3: Xử lý theo kết quả kiểm tra

Trường hợp giắc cắm bị tuột hoặc chân đầu cực bị lỏng

Nếu phát hiện giắc cắm không chắc chắn hoặc đầu cực bị lỏng:

Ngắt nguồn điện của xe.
Tháo giắc cắm cần kiểm tra.
Làm sạch giắc bằng dung dịch phục hồi tiếp điểm điện phù hợp.
Chờ giắc khô hoàn toàn.
Cắm lại giắc chắc chắn.
Kiểm tra để bảo đảm đầu cực không còn bị lỏng.
Kết nối lại bình điện và bật khóa điện để kiểm tra mã lỗi.

Không được phun chất tẩy rửa thông thường hoặc dung dịch có khả năng dẫn điện vào giắc cắm.

Trường hợp giắc và đầu cực đều bình thường

Nếu không phát hiện giắc bị tuột và các đầu cực không bị lỏng, tài liệu hướng dẫn:

Thay bộ điều khiển van điện từ tỷ lệ.

Nguyên nhân lúc này có khả năng nằm bên trong bo mạch hoặc rơ-le của bộ điều khiển, không phải tại kết nối bên ngoài.

Phương án kiểm tra nhanh

Phần “Quick Check” trong tài liệu đưa ra phương án:

Thay bo mạch của bộ điều khiển van điện từ tỷ lệ.

Việc thay bo mạch hoặc cả bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn. Cần sử dụng đúng linh kiện phù hợp với model và số khung của xe.

Kiểm tra sau khi sửa chữa

Sau khi vệ sinh, kết nối lại giắc hoặc thay bộ điều khiển, thực hiện kiểm tra như sau:

Kiểm tra lại toàn bộ giắc cắm đã được khóa chắc chắn.
Kết nối lại nguồn điện của xe.
Bật khóa điện sang vị trí ON.
Quan sát màn hình xem mã ERR-5296 còn xuất hiện hay không.
Nếu mã lỗi không còn, thử chức năng nâng hạ ở trạng thái không tải.
Theo dõi hoạt động của hệ thống để phát hiện dấu hiệu bất thường.

Nếu đã vệ sinh và cắm lại giắc nhưng ERR-5296 vẫn xuất hiện, cần chuyển sang kiểm tra hoặc thay bo mạch của bộ điều khiển van điện từ tỷ lệ theo hướng dẫn trong tài liệu.

Tóm tắt cách xử lý lỗi ERR-5296

Quy trình xử lý có thể tóm tắt như sau:

Giắc bị tuột hoặc đầu cực bị lỏng: Làm sạch giắc bằng dung dịch phục hồi tiếp điểm và cắm lại chắc chắn.
Giắc và đầu cực hoàn toàn bình thường: Thay bộ điều khiển van điện từ tỷ lệ.
Kiểm tra nhanh: Thay bo mạch của bộ điều khiển van điện từ tỷ lệ.

Có nên tiếp tục vận hành khi xe báo ERR-5296?

Không nên tiếp tục vận hành xe để nâng hạ hàng hóa khi chưa xác định được nguyên nhân. ERR-5296 liên quan đến bộ điều khiển van điện từ tỷ lệ, vì vậy việc tiếp tục sử dụng có thể khiến hệ thống thủy lực điều khiển không ổn định.

Nên dừng xe tại vị trí an toàn và yêu cầu kỹ thuật viên kiểm tra.

Câu hỏi thường gặp về lỗi ERR-5296

Lỗi ERR-5296 xuất hiện khi nào?

Theo tài liệu, mã lỗi xuất hiện khi bật khóa điện sang vị trí ON và hệ thống phát hiện rơ-le trong bộ điều khiển van điện từ tỷ lệ hoạt động bất thường.

Vệ sinh giắc có thể xử lý được ERR-5296 không?

Có thể, nếu nguyên nhân là giắc cắm bị tuột, bẩn hoặc đầu cực bị lỏng. Sau khi làm sạch bằng dung dịch phục hồi tiếp điểm, cần cắm lại giắc thật chắc chắn.

Khi nào phải thay bộ điều khiển van điện từ tỷ lệ?

Nếu kiểm tra thấy giắc không bị tuột và chân đầu cực không bị lỏng nhưng mã lỗi vẫn xuất hiện, tài liệu yêu cầu thay bộ điều khiển van điện từ tỷ lệ.

Có thể chỉ thay bo mạch điều khiển không?

Có. Phần kiểm tra nhanh trong tài liệu hướng dẫn thay bo mạch của bộ điều khiển van điện từ tỷ lệ.

ERR-5296 áp dụng cho những model nào?

Bài hướng dẫn này áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

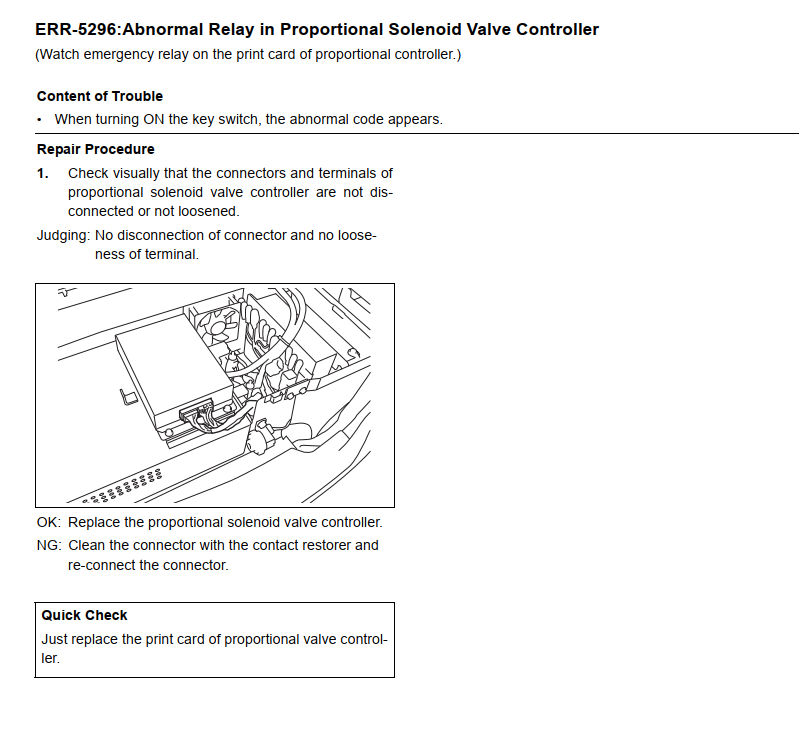

Tài liệu hãng Komatsu sửa lỗi ERR-5296

Kết luận

Lỗi ERR-5296 trên xe nâng điện Komatsu là cảnh báo rơ-le bất thường trong bộ điều khiển van điện từ tỷ lệ. Trước tiên, cần kiểm tra giắc cắm và chân đầu cực của bộ điều khiển.

Nếu giắc bị lỏng hoặc tiếp xúc không tốt, hãy làm sạch bằng dung dịch phục hồi tiếp điểm rồi kết nối lại. Nếu các giắc và đầu cực đều bình thường, phương án sửa chữa theo tài liệu là thay bộ điều khiển hoặc bo mạch của bộ điều khiển van điện từ tỷ lệ.
