Hướng dẫn sửa lỗi ERR14-8110 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR14-8110 xuất hiện khi bộ điều khiển phát hiện quá trình truyền thông CAN của bộ điều khiển di chuyển bên phải – Travel (R) Controller có bất thường. Theo tài liệu kỹ thuật, dữ liệu truyền thông không khả dụng hoặc thời gian nhận dữ liệu quá dài.

Mã lỗi này có thể làm gián đoạn hoạt động của hệ thống di chuyển. Kỹ thuật viên cần kiểm tra giắc nối, dây điện và điện trở đường truyền CAN theo đúng trình tự trước khi kết luận bộ điều khiển bị hỏng.

Lỗi ERR14-8110 áp dụng cho những mẫu xe nào?

Quy trình trong bài viết áp dụng cho các dòng xe nâng điện Komatsu:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1.3 tấn Komatsu FB13-12.
• Xe nâng điện 1.4 tấn Komatsu FB14-12.
• Xe nâng điện 1.5 tấn Komatsu FB15-12.
• Xe nâng điện 1.8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Ý nghĩa của lỗi ERR14-8110

Tên lỗi theo tài liệu:

ERR14-8110: Abnormal CAN Communication Process of Travel (R) Controller

Có thể hiểu là:

Quá trình truyền thông CAN của bộ điều khiển di chuyển bên phải xảy ra bất thường.

Thông báo đi kèm:

• Không nhận được dữ liệu cần thiết.
• Thời gian nhận dữ liệu quá dài.

Nguyên nhân gây ra lỗi ERR14-8110

Theo tài liệu kỹ thuật, nguyên nhân cần kiểm tra là:

• Dây truyền thông CAN tiếp xúc kém.
• Đường dây CAN bị chập mạch.
• Giắc điện của bộ điều khiển di chuyển bên phải bị lỏng hoặc tuột.
• Chân giắc bị bẩn, oxy hóa hoặc tiếp xúc không ổn định.
• Dây điện hoặc thiết bị liên quan trên mạng CAN bị hư hỏng.

Chuẩn bị trước khi kiểm tra

Kỹ thuật viên cần chuẩn bị:

• Đồng hồ đo điện trở.
• Dung dịch vệ sinh và phục hồi tiếp điểm điện.
• Sơ đồ chân giắc theo tài liệu.
• Dụng cụ tháo giắc điện phù hợp.

Đỗ xe trên nền phẳng, hạ càng xuống đất, kéo phanh tay và tắt khóa điện trước khi tháo giắc. Không đo điện trở khi mạch vẫn đang được cấp nguồn.

Quy trình kiểm tra và sửa lỗi ERR14-8110

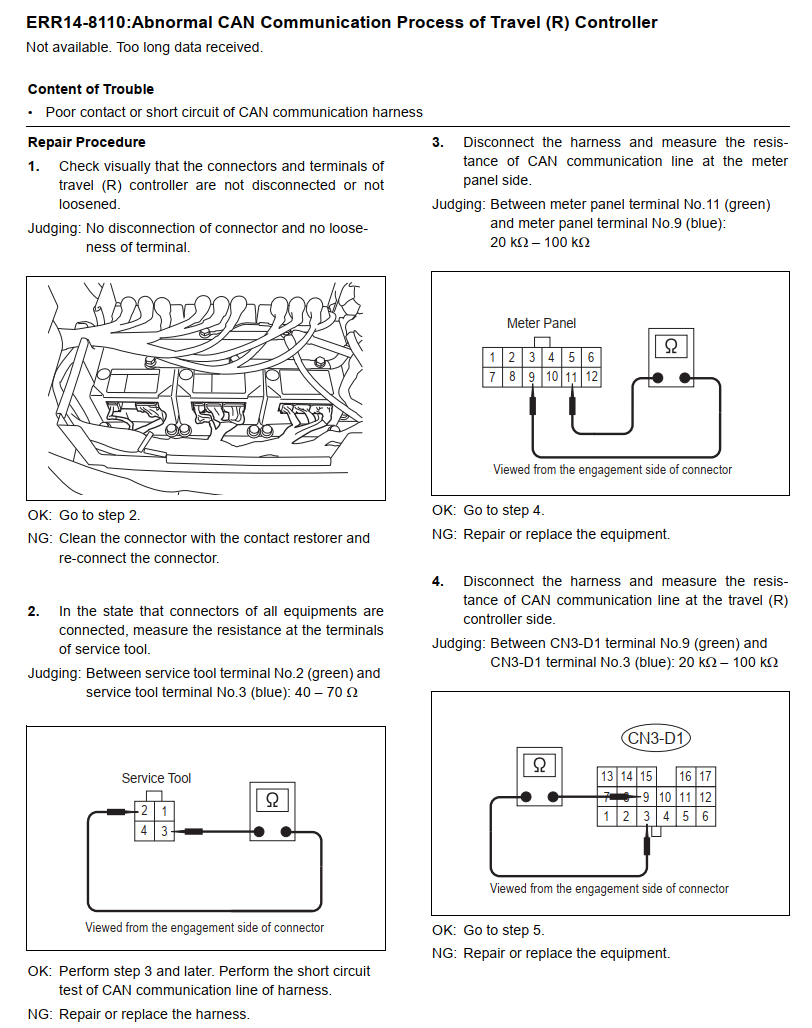

Bước 1: Kiểm tra giắc bộ điều khiển di chuyển bên phải

Kiểm tra trực quan các giắc nối và chân giắc của Travel (R) Controller.

Cần xác nhận:

• Giắc không bị tuột hoặc cắm lệch.
• Chốt khóa giắc còn chắc chắn.
• Chân giắc không bị lỏng.
• Không có dấu hiệu cháy, oxy hóa, ẩm hoặc bám bẩn.

Kết quả đánh giá:

• Nếu giắc và chân giắc bình thường: chuyển sang bước 2.
• Nếu tiếp xúc không tốt: vệ sinh bằng dung dịch phục hồi tiếp điểm, cắm lại giắc chắc chắn rồi kiểm tra mã lỗi.

Bước 2: Đo điện trở tại giắc Service Tool

Giữ nguyên trạng thái kết nối giắc của các thiết bị, sau đó đo điện trở giữa:

• Chân số 2, dây màu xanh lá.
• Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

Kết quả đánh giá:

• Nếu điện trở nằm trong khoảng 40–70 Ω: tiếp tục từ bước 3 và tiến hành kiểm tra chập mạch đường truyền CAN của dây điện.
• Nếu giá trị không đạt: sửa chữa hoặc thay thế bó dây điện.

Bước 3: Đo đường truyền CAN tại phía bảng đồng hồ

Ngắt giắc và đo điện trở đường truyền CAN tại phía bảng đồng hồ giữa:

• Chân số 11, dây màu xanh lá.
• Chân số 9, dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

Kết quả đánh giá:

• Nếu đạt 20–100 kΩ: chuyển sang bước 4.
• Nếu không đạt: sửa chữa hoặc thay thế dây điện, giắc nối hoặc thiết bị liên quan.

Bước 4: Đo đường truyền CAN tại Travel (R) Controller

Ngắt giắc CN3-D1, sau đó đo điện trở giữa:

• Chân số 9, dây màu xanh lá.
• Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

Kết quả đánh giá:

• Nếu đạt tiêu chuẩn: chuyển sang bước 5.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị, dây điện hay giắc nối liên quan.

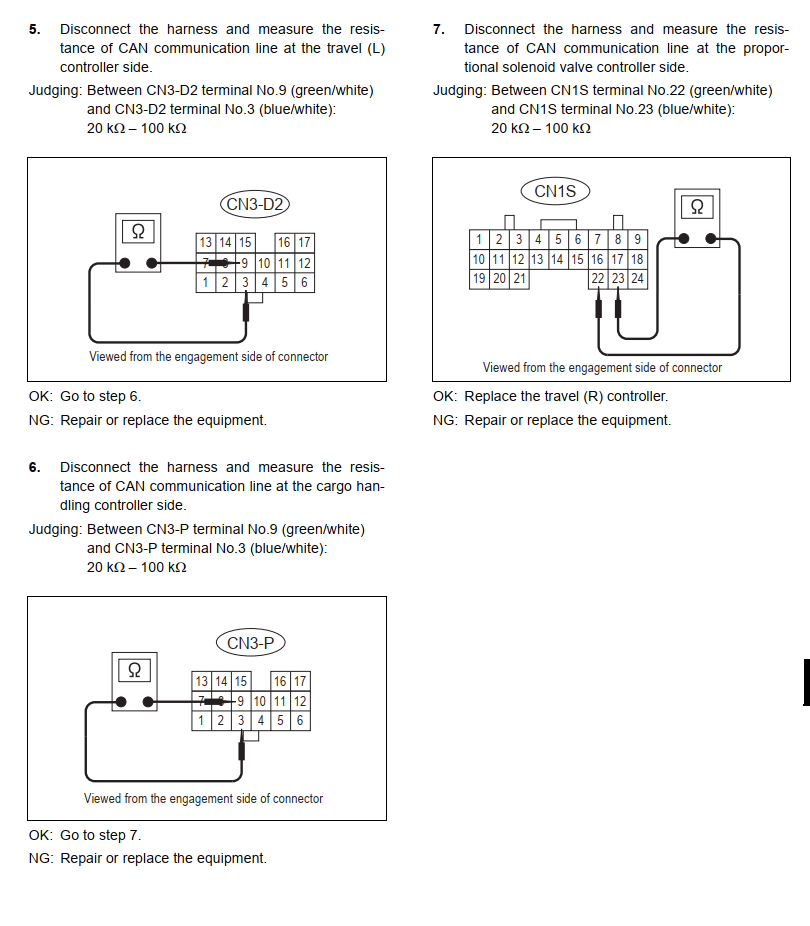

Bước 5: Đo tại bộ điều khiển di chuyển bên trái

Ngắt giắc CN3-D2 của Travel (L) Controller, sau đó đo điện trở giữa:

• Chân số 9, dây màu xanh lá sọc trắng.
• Chân số 3, dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

Kết quả đánh giá:

• Nếu đạt tiêu chuẩn: chuyển sang bước 6.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị liên quan.

Bước 6: Đo tại bộ điều khiển xếp dỡ hàng

Ngắt giắc CN3-P của Cargo Handling Controller, sau đó đo điện trở giữa:

• Chân số 9, dây màu xanh lá sọc trắng.
• Chân số 3, dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

Kết quả đánh giá:

• Nếu đạt tiêu chuẩn: chuyển sang bước 7.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị liên quan.

Bước 7: Đo tại bộ điều khiển van điện từ tỷ lệ

Ngắt giắc CN1S, sau đó đo điện trở đường truyền CAN giữa:

• Chân số 22, dây màu xanh lá sọc trắng.
• Chân số 23, dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

Theo trình tự chẩn đoán trong tài liệu:

• Nếu phép đo đạt tiêu chuẩn: thay thế Travel (R) Controller – bộ điều khiển di chuyển bên phải.
• Nếu phép đo không đạt: sửa chữa hoặc thay thế dây điện, giắc nối hay thiết bị liên quan.

Bảng thông số kiểm tra nhanh

Cách xử lý sau khi sửa chữa

Sau khi tìm thấy nguyên nhân:

1. Sửa hoặc thay thế đoạn dây điện bị chập, đứt hay tiếp xúc kém.
2. Vệ sinh và cố định chắc chắn toàn bộ giắc CAN.
3. Cắm lại đúng vị trí các giắc CN3-D1, CN3-D2, CN3-P và CN1S.
4. Kiểm tra để bảo đảm không có chân giắc bị cong hoặc tụt vào trong.
5. Bật khóa điện và kiểm tra lại mã lỗi.
6. Vận hành xe không tải ở tốc độ thấp để xác nhận hệ thống di chuyển hoạt động bình thường.

Lưu ý quan trọng khi sửa lỗi ERR14-8110

Không nên thay ngay bộ điều khiển di chuyển bên phải khi chưa hoàn thành các phép đo. Tiếp xúc kém hoặc chập đường truyền CAN cũng có thể gây ra cùng một mã lỗi.

Khi đo điện trở, phải quan sát giắc từ đúng phía tiếp xúc – engagement side như hình trong tài liệu để tránh nhầm số chân. Không chọc đầu đo quá mạnh làm rộng hoặc biến dạng chân giắc.

Việc thay bộ điều khiển nên do kỹ thuật viên xe nâng điện thực hiện vì có thể cần kiểm tra cấu hình và hoạt động đồng bộ của hệ thống sau khi lắp.

Câu hỏi thường gặp về lỗi ERR14-8110

Lỗi ERR14-8110 có phải chắc chắn hỏng Travel (R) Controller không?

Không. Trước tiên phải kiểm tra giắc nối, đường dây CAN và điện trở tại các vị trí theo quy trình. Chỉ kết luận thay Travel (R) Controller khi các bước kiểm tra trước đó đạt yêu cầu theo tài liệu.

Điện trở tại giắc Service Tool bao nhiêu là bình thường?

Điện trở giữa chân số 2 và chân số 3 phải nằm trong khoảng 40–70 Ω.

Các phép đo tại giắc thiết bị phải đạt bao nhiêu?

Giá trị tiêu chuẩn tại phía bảng đồng hồ và các giắc CN3-D1, CN3-D2, CN3-P, CN1S là 20–100 kΩ.

Xe có thể tiếp tục làm việc khi xuất hiện ERR14-8110 không?

Không nên tiếp tục khai thác xe như bình thường. Lỗi liên quan đến truyền thông của bộ điều khiển di chuyển có thể khiến hoạt động của xe không ổn định. Cần dừng xe tại vị trí an toàn và kiểm tra sớm.

Tài liệu kỹ thuật hãng Komatsu về lỗi ERR14-8110

Kết luận

Lỗi ERR14-8110 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến quá trình truyền thông CAN của bộ điều khiển di chuyển bên phải. Hướng xử lý chính là kiểm tra giắc nối, đo điện trở đường truyền CAN tại từng bộ điều khiển, sửa bó dây hoặc thay thiết bị không đạt tiêu chuẩn.

Thực hiện đúng thứ tự chẩn đoán sẽ giúp xác định chính xác nguyên nhân, tránh thay nhầm bộ điều khiển và giảm thời gian xe phải dừng hoạt động.
