Hướng dẫn sửa lỗi ERR30-8110 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR30-8110 trên xe nâng điện Komatsu FB series liên quan đến quá trình truyền thông CAN của bộ điều khiển nâng hạ. Khi lỗi xuất hiện, hệ thống nhận được dữ liệu truyền thông quá dài hoặc bất thường, khiến việc trao đổi tín hiệu giữa các bộ điều khiển không diễn ra đúng quy định.

Bài viết dưới đây hướng dẫn kiểm tra và sửa lỗi ERR30-8110 theo tài liệu kỹ thuật, áp dụng cho:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR30-8110 xe nâng điện Komatsu là gì?

Tên lỗi đầy đủ trong tài liệu kỹ thuật:

ERR30-8110: Abnormal CAN Communication Process of Cargo Handling Controller

Có thể hiểu là:

Quá trình truyền thông CAN của bộ điều khiển nâng hạ bất thường – hệ thống nhận được dữ liệu quá dài.

Khi phát hiện lỗi truyền thông này, hệ thống không thể xử lý dữ liệu CAN theo đúng chu kỳ. Xe có thể báo mã ERR30-8110 trên màn hình và hoạt động nâng hạ có nguy cơ bị hạn chế hoặc ngừng hoạt động để bảo vệ hệ thống.

Nguyên nhân gây ra lỗi ERR30-8110

Theo tài liệu kỹ thuật Komatsu, nguyên nhân cần kiểm tra là:

• Giắc nối của đường truyền CAN tiếp xúc kém.
• Chân giắc bị lỏng, oxy hóa hoặc bám bẩn.
• Giắc tại bộ điều khiển nâng hạ bị tuột.
• Dây điện trong mạng CAN bị chập mạch.
• Dây CAN bị đứt ngầm hoặc có điện trở bất thường.
• Một bộ điều khiển kết nối với mạng CAN hoạt động không đúng.

Trọng tâm của quá trình sửa chữa là kiểm tra giắc điện, dây dẫn và điện trở đường truyền CAN tại từng bộ phận.

Chuẩn bị trước khi kiểm tra

Kỹ thuật viên cần chuẩn bị:

• Đồng hồ đo điện trở có thang đo phù hợp.
• Dung dịch vệ sinh và phục hồi tiếp điểm điện.
• Sơ đồ vị trí chân giắc theo tài liệu kỹ thuật.
• Dụng cụ tháo giắc điện cách điện.
• Thiết bị chẩn đoán hoặc service tool tương thích.

Cảnh báo an toàn

Trước khi tháo giắc hoặc kiểm tra đường truyền CAN:

1. Đỗ xe ở vị trí bằng phẳng.
2. Hạ càng nâng xuống sát mặt đất.
3. Kéo phanh tay và đưa công tắc tiến/lùi về vị trí trung gian.
4. Tắt khóa điện.
5. Ngắt giắc bình ắc quy chính.
6. Chờ hệ thống điện xả hết trước khi tháo giắc bộ điều khiển.

Không đo điện trở khi mạch vẫn đang được cấp điện. Thao tác sai có thể làm hỏng đồng hồ đo hoặc bộ điều khiển điện tử.

Quy trình kiểm tra và sửa lỗi ERR30-8110

Bước 1: Kiểm tra giắc của bộ điều khiển nâng hạ

Quan sát trực tiếp các giắc và chân cắm tại bộ điều khiển nâng hạ.

Kiểm tra xem:

• Giắc có bị tuột hoặc cắm chưa hết hành trình hay không.
• Khóa giắc có bị gãy hoặc lỏng không.
• Chân cắm có bị cong, tụt vào trong hoặc oxy hóa không.
• Dây điện tại vị trí sát giắc có bị kéo căng hoặc đứt không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân cắm không bị lỏng.

• Nếu đạt: Chuyển sang bước 2.
• Nếu không đạt: Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, sửa chân cắm và cắm lại chắc chắn.

Sau khi xử lý, bật khóa điện kiểm tra lại. Nếu lỗi vẫn còn, tiếp tục kiểm tra điện trở.

Bước 2: Đo điện trở tại giắc service tool

Giữ các giắc của thiết bị trong trạng thái đang kết nối, sau đó đo điện trở giữa:

• Chân số 2 của giắc service tool – dây màu xanh lá.
• Chân số 3 của giắc service tool – dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

• Nếu đạt 40–70 Ω: Tiếp tục thực hiện từ bước 3, đồng thời kiểm tra hiện tượng chập mạch của dây truyền thông CAN trong bó dây.
• Nếu không đạt: Sửa chữa hoặc thay thế bó dây điện.

Giá trị nằm ngoài khoảng tiêu chuẩn cho thấy mạng CAN có thể bị đứt, chập hoặc có điện trở tiếp xúc bất thường.

Bước 3: Đo đường truyền CAN tại phía bảng đồng hồ

Ngắt bó dây và đo điện trở đường truyền CAN ở phía bảng đồng hồ giữa:

• Chân số 11 – dây màu xanh lá.
• Chân số 9 – dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt: Chuyển sang bước 4.
• Nếu không đạt: Sửa chữa hoặc thay thế thiết bị, dây dẫn hoặc đầu nối liên quan.

Cần quan sát giắc từ phía tiếp xúc chân cắm để tránh xác định nhầm vị trí chân số 9 và chân số 11.

Bước 4: Kiểm tra đường CAN tại bộ điều khiển di chuyển bên phải

Ngắt bó dây và đo điện trở phía bộ điều khiển di chuyển bên phải, ký hiệu CN3-D1, giữa:

• Chân số 9 – dây màu xanh lá.
• Chân số 3 – dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt: Chuyển sang bước 5.
• Nếu không đạt: Sửa chữa hoặc thay thế bộ phận có liên quan.

Bước 5: Kiểm tra đường CAN tại bộ điều khiển di chuyển bên trái

Ngắt bó dây và đo điện trở tại giắc CN3-D2 của bộ điều khiển di chuyển bên trái, giữa:

• Chân số 9 – dây màu xanh lá sọc trắng.
• Chân số 3 – dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt: Chuyển sang bước 6.
• Nếu không đạt: Sửa chữa hoặc thay thế thiết bị liên quan.

Bước 6: Kiểm tra đường CAN tại bộ điều khiển nâng hạ

Ngắt bó dây và đo điện trở tại giắc CN3-P của bộ điều khiển nâng hạ, giữa:

• Chân số 9 – dây màu xanh lá sọc trắng.
• Chân số 3 – dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt: Chuyển sang bước 7.
• Nếu không đạt: Sửa chữa hoặc thay thế bộ phận liên quan.

Đây là vị trí đặc biệt quan trọng vì mã ERR30-8110 trực tiếp liên quan đến quá trình truyền thông CAN của bộ điều khiển nâng hạ.

Bước 7: Kiểm tra điện trở tại giắc CN1S

Ngắt bó dây và đo điện trở đường truyền CAN tại giắc CN1S, giữa:

• Chân số 22 – dây màu xanh lá sọc trắng.
• Chân số 23 – dây màu xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

Theo lưu đồ trong tài liệu:

• Nếu giá trị nằm ngoài tiêu chuẩn: Sửa chữa hoặc thay thế thiết bị, giắc nối hay dây dẫn liên quan.
• Nếu giá trị đạt tiêu chuẩn nhưng lỗi vẫn còn: Tài liệu chỉ dẫn thay thế bộ điều khiển di chuyển bên phải.

Chỉ nên thay bộ điều khiển sau khi đã kiểm tra đầy đủ dây CAN, chân giắc và loại trừ hiện tượng tiếp xúc kém. Bộ điều khiển mới cũng cần đúng mã phụ tùng và cấu hình phù hợp với từng model xe.

Bảng giá trị kiểm tra lỗi ERR30-8110

Cách xử lý theo kết quả đo

Điện trở tại service tool không đạt 40–70 Ω

Cần kiểm tra:

• Đường CAN có bị chập giữa hai dây hay không.
• Dây CAN có chạm dương hoặc chạm âm không.
• Mối nối hoặc chân giắc có điện trở tiếp xúc cao không.
• Bó dây có bị kẹp, cọ vào khung xe hoặc đứt ngầm không.

Sửa chữa hoặc thay thế bó dây nếu phát hiện hư hỏng.

Điện trở tại một giắc không đạt 20–100 kΩ

Khoanh vùng dây dẫn và thiết bị nối với giắc đó. Kiểm tra từng đoạn dây, chân cắm và bộ điều khiển tương ứng. Không nên thay bộ điều khiển ngay khi chưa xác định chắc chắn dây điện và đầu nối còn tốt.

Tất cả giá trị đều đạt nhưng lỗi vẫn xuất hiện

Thực hiện lại các bước sau:

1. Vệ sinh toàn bộ giắc CAN.
2. Kiểm tra độ chặt của từng chân cắm.
3. Kiểm tra đứt dây chập chờn bằng cách rung nhẹ bó dây trong lúc đo.
4. Kiểm tra lại mã lỗi bằng thiết bị chẩn đoán.
5. Thực hiện chỉ dẫn thay bộ điều khiển theo lưu đồ tài liệu nếu không phát hiện lỗi dây dẫn.

Kiểm tra xe sau khi sửa chữa

Sau khi hoàn thành:

1. Cắm chắc tất cả các giắc đã tháo.
2. Kiểm tra không để dụng cụ hoặc dây đo trong khoang điện.
3. Kết nối lại bình ắc quy.
4. Bật khóa điện và kiểm tra màn hình.
5. Xóa mã lỗi bằng thiết bị phù hợp nếu cần.
6. Tắt và bật lại khóa điện để kiểm tra lỗi có tái xuất hiện không.
7. Thử chức năng di chuyển và nâng hạ ở khu vực an toàn.
8. Kiểm tra lại bó dây khi xe rung hoặc đánh lái.

Nếu ERR30-8110 xuất hiện trở lại, cần tiếp tục chẩn đoán thay vì chỉ xóa mã lỗi.

Những sai lầm cần tránh khi sửa ERR30-8110

• Đo điện trở khi hệ thống vẫn đang cấp nguồn.
• Nhìn nhầm chiều giắc và đo sai số chân.
• Thay bộ điều khiển khi chưa kiểm tra bó dây.
• Dùng vật sắc nhọn làm giãn chân cắm.
• Nối dây CAN tùy tiện, làm thay đổi đặc tính đường truyền.
• Chỉ xóa mã lỗi mà không xử lý nguyên nhân.
• Lắp bộ điều khiển không đúng mã hoặc chưa được cấu hình phù hợp.

Câu hỏi thường gặp về lỗi ERR30-8110

Lỗi ERR30-8110 có phải do bộ điều khiển nâng hạ bị hỏng không?

Chưa thể kết luận ngay. Tài liệu xác định nguyên nhân kiểm tra ban đầu là giắc tiếp xúc kém hoặc đường truyền CAN bị chập. Cần đo toàn bộ các vị trí theo quy trình trước khi quyết định thay bộ điều khiển.

Xe có thể tiếp tục vận hành khi báo ERR30-8110 không?

Không nên tiếp tục đưa xe vào khai thác. Lỗi liên quan đến truyền thông giữa các bộ điều khiển nên chức năng di chuyển hoặc nâng hạ có thể hoạt động bất thường.

Tại sao xóa lỗi rồi nhưng ERR30-8110 lại xuất hiện?

Việc xóa mã chỉ loại bỏ thông báo đang lưu. Nếu giắc vẫn lỏng, dây CAN bị chập chờn hoặc một bộ điều khiển có vấn đề, lỗi sẽ xuất hiện trở lại.

Lỗi này áp dụng cho những model xe nào?

Quy trình trong bài áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Khi sửa chữa thực tế, cần đối chiếu thêm số khung và sơ đồ điện chính xác của từng xe.

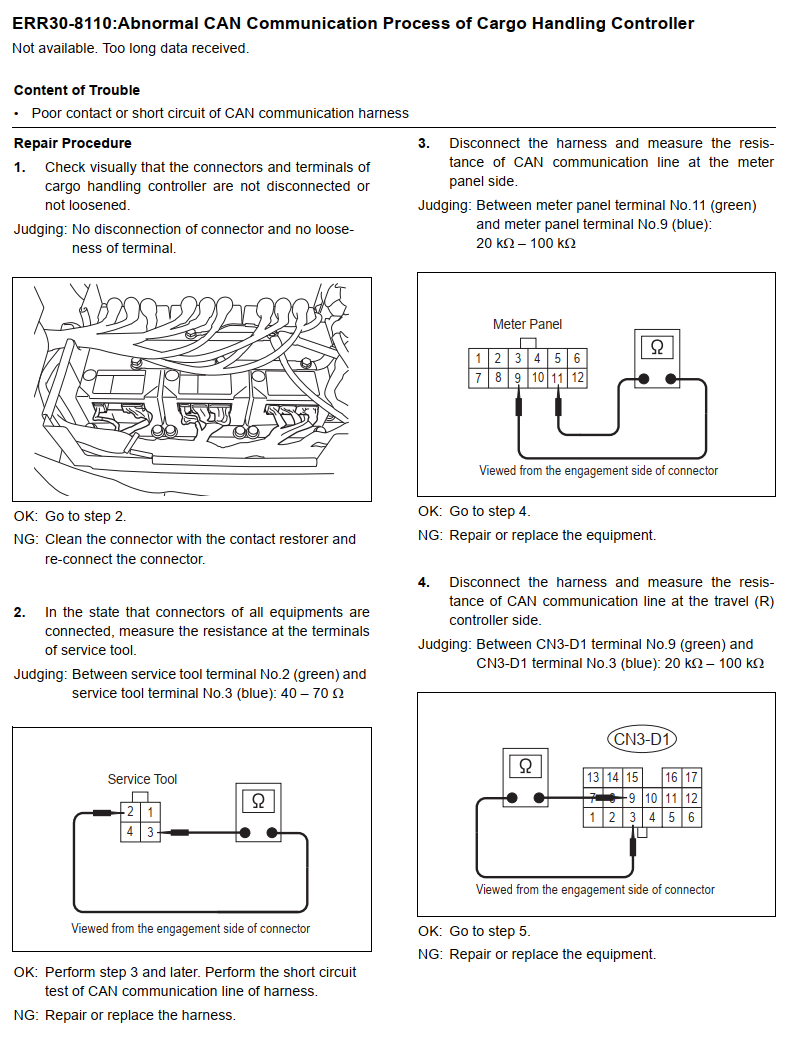

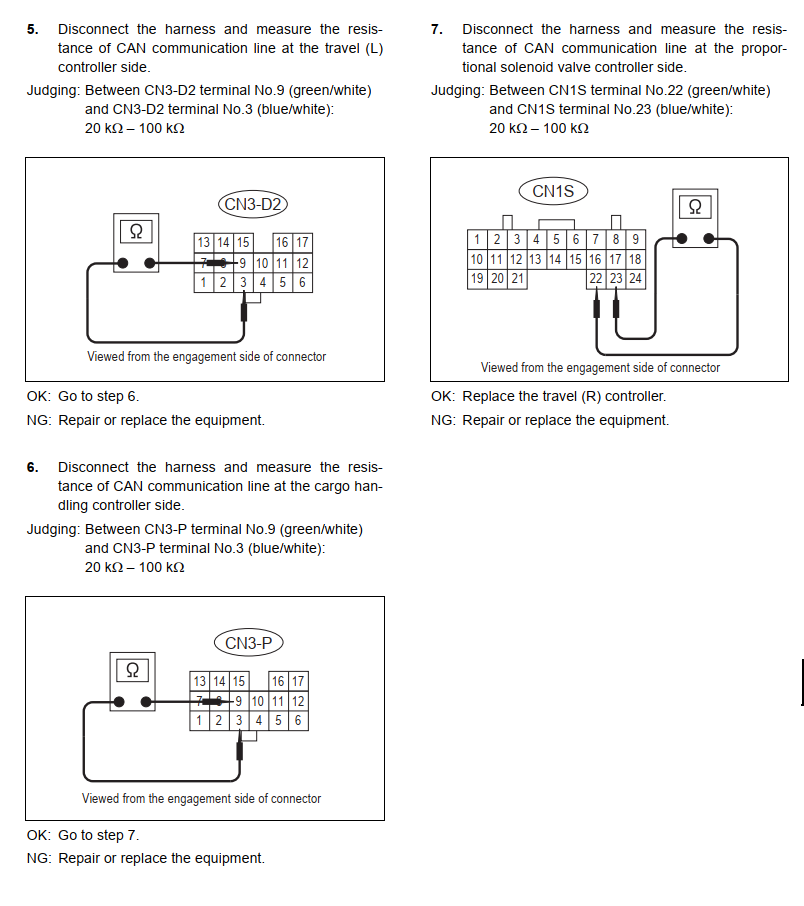

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR30-8110

Kết luận

Lỗi ERR30-8110 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12 là lỗi quá trình truyền thông CAN của bộ điều khiển nâng hạ. Nguyên nhân ưu tiên kiểm tra là giắc tiếp xúc kém, chân cắm lỏng và bó dây CAN bị chập hoặc hư hỏng.

Kỹ thuật viên cần kiểm tra tuần tự từ giắc bộ điều khiển nâng hạ, service tool, bảng đồng hồ, CN3-D1, CN3-D2, CN3-P đến CN1S. Việc đo đúng chân giắc và đối chiếu đúng giá trị tiêu chuẩn sẽ giúp khoanh vùng hư hỏng, tránh thay nhầm bộ điều khiển và giảm chi phí sửa chữa.
